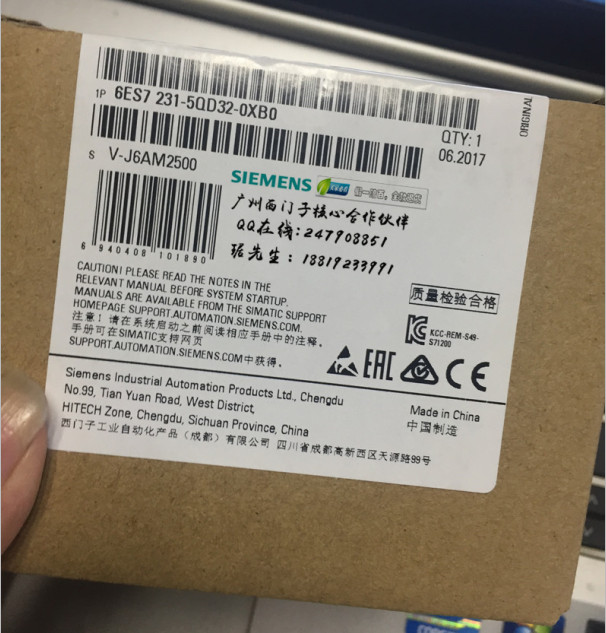

6ES7231-5QD32-0XB0模塊特惠

	價格：1455 元(人民幣)	產地：成都
	最少起訂量：1個	發貨地：廣州
	上架時間：2017-10-10 15:09:42	瀏覽量：188
	廣州鴻懿電氣設備有限公司
	經營模式：代理商	公司類型：私營有限責任公司
	所屬行業：配電輸電設備	主要客戶：套標機,枕式包裝機,木工機械,灌裝機,環保工程
	在線咨詢

聯系方式

聯系人:琚健 (先生)	手機:18819233991
電話:	傳真:
郵箱:247908851@qq.com	地址:廣州市白云區鶴龍街鶴龍一路208號YH城C座408

詳細介紹

6ES7231-5QD32-0XB0模塊特惠

S7-1200, ANALOG INPUT SM 1231 TC, 4 AI

SM 1231熱電偶模塊

產品編號 / 產品說明

6ES7231-5QD32-0XB0

SIMATIC S7-1200,模擬輸入, SM 1231 TC,4 AI

6ES7231-5QF32-0XB0

SIMATIC S7-1200,模擬輸入, SM 1231 TC,8

設計

熱電偶模塊 SM 1231 的結構特點和其他 S7-1200 系列模塊的相同：

安裝在 DIN 導軌上：

將模塊卡裝到 CPU 右側的導軌上，互相連接以后再通過集成背板總線連接到 CPU 12xx。

直接安裝：

通過鉆孔，可將模塊直接螺栓安裝到墻壁上。在易受劇烈振動的場合建議采用這種安裝方式。

熱電偶：

可以使用 4 種類型的 J、K、T、E、R、S 和 N 型熱電偶。無需放大器即可直接連接到模塊上。

安裝位置：

為了實現最大的測量和重復精度，應將熱電偶模塊安裝在溫度變化較小的位置。

用于 SIMATIC S7-1200 的模擬量輸入模塊

極短的轉換時間

無需額外的放大器,就可連接模擬量傳感器

解決更多更復雜的自動化任務

可直接插入 CPU

使用 SB 1231 信號板模擬量輸入模塊,可連接控制器與過程中的模擬信號。

這為用戶提供了下列優勢:

最佳適應性:

使用模擬量信號板,用戶可以使其控制器最佳地滿足更加復雜的任務要求。

直接連接傳感器:

高達 11 位的分辨率和不同的輸入范圍允許在沒有附加放大器的情況下連接傳感器

靈活性:

如果任務后續有所擴展,可以升級控制器。更新用戶程序非常簡單。

在空間有限的場合使用:

可將信號板直接插到 CPU 中,從而在不占用額外空間的情況下對控制器進行擴展。

信號板直接插到每個 S7-1200-CPU 前面的支架中。

安裝:

信號板直接插到 SIMATIC S7-1200 CPU 中,因此可以電氣、機械地連接到 CPU。

CPU 的安裝尺寸保持不變。

所有信號板上的端子均可拆卸,便于更換(“固定接線”)。

Functions

SB 1231 信號板模擬量輸入模塊可將過程中的模擬信號轉換為數字信號,以供 SIMATIC S7-1200 進行內部處理。

用于 SIMATIC S7-1200 的模擬量輸入和輸出

信號模塊作為獨立的模塊;

可以與 SIMATIC S7-1200 的所有 CPU 一起使用(CPU 1211C 除外)

信號板將作為模塊插到 CPU 上,在空間有限的情況下使用;

可以與 SIMATIC S7-1200 的所有 CPU 一起使用

極短的轉換時間

用于連接模擬傳感器和執行機構,而無需增加放大器

用于應對更為復雜的自動化任務

信號模板

信號模塊具有與基本設備相同的設計特點。

安裝在 DIN 導軌上:

模塊安裝在右側 CPU 旁邊的導軌上,相互電氣、機械地連接,并且通過滑塊機構連接到 CPU。

直接安裝:

水平或垂直安裝在 DIN 導軌上或使用集成插片直接安裝在控制柜中。

用于SIMATIC S7-1200 的模擬量輸出

極短的轉換時間

用于連接模擬執行器,無需附加放大器

用于應對更為復雜的自動化任務

Area of application

SM 1232 模擬量輸出信號模塊允許使用模擬量輸出。

這為用戶提供了下列優勢:

最佳適應性:

使用模擬信號模塊,用戶可以使其控制器最佳地滿足更加復雜的任務要求

直接連接執行器:

高達 14 位的分辨率允許在沒有附加放大器的情況下連接執行器

靈活性:

如果任務后續有所擴展,可以升級控制器。更新用戶程序非常簡單。

信號模塊具有與基本設備相同的設計特點。

安裝在 DIN 導軌上:

模塊安裝在右側 CPU 旁邊的導軌上,相互電氣、機械地連接,并且通過滑塊機構連接到 CPU。

直接安裝:

水平或垂直安裝在 DIN 導軌上或使用集成插片直接安裝在控制柜中。

SM 1232 模擬量輸出信號模塊將 SIMATIC S7-1200 的數字信號轉換為用于控制相關過程的信號。

技術規范

Article number	6ES7231-5QD32-0XB0	6ES7231-5QF32-0XB0
	S7-1200, ANALOG INPUT SM 1231 TC, 4 AI	S7-1200, ANALOG INPUT SM 1231 TC, 8 AI
Supply voltage
Rated value (DC)
● 24 V DC	Yes	Yes
Input current
Current consumption, typ.	40 mA	40 mA
from backplane bus 5 V DC, typ.	80 mA	80 mA
Power loss
Power loss, typ.	1.5 W	1.5 W
Analog inputs
Number of analog inputs	4; Thermocouples	8; Thermocouples
permissible input voltage for current input (destruction limit), max.	± 35 V	± 35 V
permissible input voltage for voltage input (destruction limit), max.	+-35 V	+-35 V
Technical unit for temperature measurement adjustable	Degrees Celsius/degrees Fahrenheit	Degrees Celsius/degrees Fahrenheit
Input ranges
● Voltage	Yes	Yes
● Current	No	No
● Thermocouple	Yes; J, K, T, E, R, S, N, C, TXK/XK(L); voltage range: ±80 mV	Yes; J, K, T, E, R & S, B, N, C, TXK/XK(L); voltage range: ±80 mV
● Resistance thermometer	No	No
● Resistance	No	No
Input ranges (rated values), voltages
● -80 mV to +80 mV	Yes	Yes
● Input resistance (-80 mV to +80 mV)	≥1 MOhm	≥1 MOhm
Input ranges (rated values), thermocouples
● Type B	Yes	Yes
● Type C	Yes	Yes
● Type E	Yes	Yes
● Type J	Yes	Yes
● Type K	Yes	Yes
● Type N	Yes	Yes
● Type R	Yes	Yes
● Type S	Yes	Yes
● Type T	Yes	Yes
● Type TXK/TXK(L) to GOST	Yes	Yes
Thermocouple (TC)
Temperature compensation
— parameterizable	No	No
Analog value generation for the inputs
Measurement principle	integrating	integrating
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.	15 bit; + sign	15 bit; + sign
● Integration time, parameterizable	No	No
● Interference voltage suppression for interference frequency f1 in Hz	85 dB at 50 / 60 / 400 Hz	85 dB at 50 / 60 / 400 Hz
Smoothing of measured values
● parameterizable	Yes	Yes
Errors/accuracies
Temperature error (relative to input range), (+/-)	25 °C ±0.1%, to 55 °C ±0.2% total measurement range	25 °C ±0.1%, to 55 °C ±0.2% total measurement range
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)	0.5 %	0.5 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
● Common mode interference, min.	120 dB	120 dB
Interrupts/diagnostics/status information
Alarms	Yes	Yes
Diagnostic functions	Yes; Can be read out	Yes; Can be read out
Alarms
● Diagnostic alarm	Yes	Yes
Diagnostic messages
● Monitoring the supply voltage	Yes	Yes
● Wire-break	Yes	Yes
Diagnostics indication LED
● for status of the inputs	Yes	Yes
● for maintenance	Yes	Yes
Degree and class of protection
Degree of protection acc. to EN 60529
● IP20	Yes	Yes
Standards, approvals, certificates
CE mark	Yes	Yes
CSA approval	Yes	Yes
FM approval	Yes	Yes
RCM (formerly C-TICK)	Yes	Yes
Ambient conditions
Free fall
● Fall height, max.	0.3 m; five times, in product package	0.3 m; five times, in product package
Ambient temperature during operation
● min.	-20 °C	-20 °C
● max.	60 °C	60 °C
● horizontal installation, min.	-20 °C	-20 °C
● horizontal installation, max.	60 °C	60 °C
● vertical installation, min.	-20 °C	-20 °C
● vertical installation, max.	50 °C	50 °C
Ambient temperature during storage/transportation
● min.	-40 °C	-40 °C
● max.	70 °C	70 °C
Air pressure acc. to IEC 60068-2-13
● Operation, min.	795 hPa	795 hPa
● Operation, max.	1 080 hPa	1 080 hPa
● Storage/transport, min.	660 hPa	660 hPa
● Storage/transport, max.	1 080 hPa	1 080 hPa
Relative humidity
● Operation at 25 ℃ without condensation, max.	95 %	95 %
Pollutant concentrations
● SO2 at RH < 60% without condensation	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free
Connection method
required front connector	Yes	Yes
Mechanics/material
Enclosure material (front)
● Plastic	Yes	Yes
Dimensions
Width	45 mm	45 mm
Height	100 mm	100 mm
Depth	75 mm	75 mm
Weights
Weight, approx.	180 g	220 g
