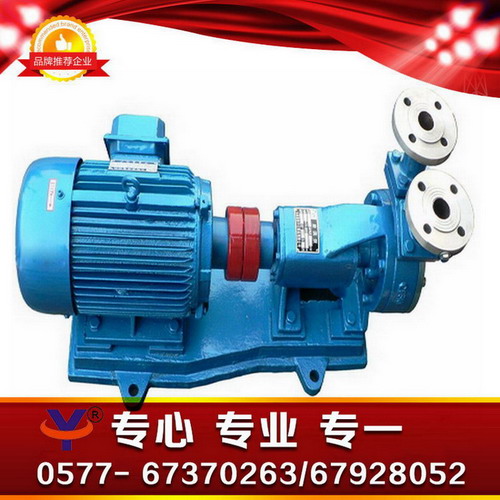

一、W漩渦泵產品概述：

二、W漩渦泵結構說明：

 W漩渦泵結構圖說明
1泵體  2泵蓋  3葉輪  4托架結合部   5爪型彈掛連軸器部件  6填料壓蓋或單端面密封端蓋  7單端面密封部件
泵的結構詳見結構圖，主要零件有泵體、泵蓋、葉輪、托架部分，密封部分，及聯軸節部分等。泵的選、出口(見安裝圖)通過連接管變為垂直向上。葉輪在泵體與泵蓋之間并保持著一定的間隙。總間隙的大小可用紙墊來調整，葉輪在軸上能夠自由的作軸向移動，泵在工作中葉輪能自行調節它與泵體和泵蓋之間所保持的間隙。
三、W漩渦泵安裝尺寸：
四、W漩渦泵型號意義：
五、W漩渦泵性能參數：
六、W漩渦泵拆卸順序：

②發現故障應立即停車進行檢查。

歡迎大家訪問永嘉縣英科泵閥有限公司【http://www.13968989215.com/】

七、W漩渦泵維護與保養：
（1）檢查旋渦泵管路及結合處有無松動現象。用手轉動旋渦泵，試看旋渦泵是否靈活。
（2）向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
（3）擰下旋渦泵泵體的引水螺塞，灌注引水（或引漿）。
（4）關好出水管路的閘閥和出口壓力表及進口真空表。
（5）點動電機，試看電機轉向是否正確。
（6）開動電機，當旋渦泵正常運轉后，打開出口壓力表和進口真空泵視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷情況。
（7）盡量控制旋渦泵的流量和揚程在標牌上注明的范圍內，以保證旋渦泵在最高效率點運轉，才能獲得最大的節能效果。
（8）旋渦泵在運行過程中，軸承溫度不能超過環境溫度35C，最高溫度不得超過80C 。
（9）如發現旋渦泵有異常聲音應立即停車檢查原因。
（10）旋渦泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。
（11）旋渦泵在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。
（12）經常調整填料壓蓋，保證填料室內的滴漏情況正常（以成滴漏出為宜）。
（13）定期檢查軸套的磨損情況，磨損較大后應及時更換。
（14）旋渦泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
（15）旋渦泵長期停用，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好，妥善保存。

八、W漩渦泵訂貨說明：
1.旋渦泵產品名稱（單級旋渦泵、漩渦泵、磁力傳動旋渦泵）;
 2.旋渦泵產品型號（1W、W、CWB）;
 3.旋渦泵產品流量（0.72-14.4m3/h）;
 4.旋渦泵產品揚程（20-120m）;
 5.旋渦泵產品功率（0.75-15KW）;
 6.旋渦泵適用介質（酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套）;
 7.旋渦泵產品材料（鑄鐵、不銹鋼）;
 8.旋渦泵適用行業（在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等）;
