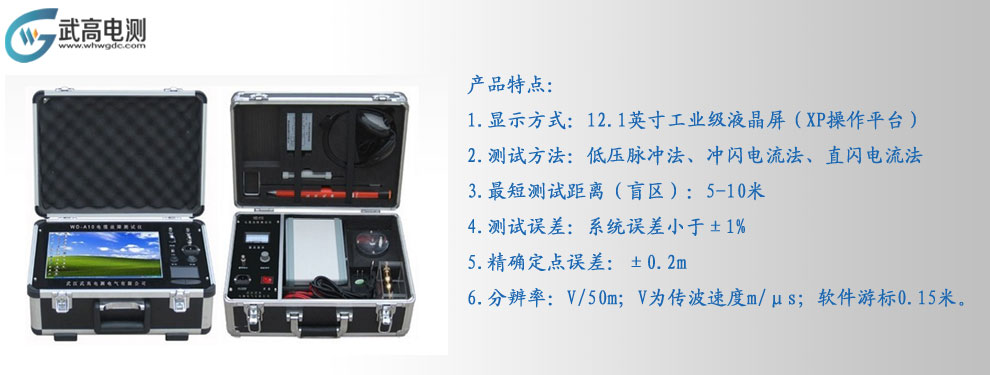

WD-A10電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。電力電纜故障測試儀整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

二、武高電測電纜故障測試儀測試范圍

1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

3、可測量長度已知的任何電纜中電波傳播的速度。

4、可測試電纜走向及埋設深度。

三、武高電測電纜故障測試儀產品特性

1、國內采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。

2、國內采用12.1英寸大屏幕系統，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代。

3、采用USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。

4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5、支持最新開通的3G通信終端或無線上網卡，專用3G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作。

6、 8G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

7、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

8、新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

四、武高電測電纜故障測試儀參數

顯示方式：12.1英寸工業級液晶屏（XP操作平臺）

存儲容量：8 G

測試方法：低壓脈沖法、沖閃電流法、直閃電流法

操作方式：觸控鼠標操作

測試距離：不小于60km

最短測試距離（盲區）：0-5米或無盲區

精確定點誤差：±0.2m

測試誤差：系統誤差小于±1%

分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。

儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）

電源與功耗：

AC 220V±10% 不大于15W

DC 12V（7AH）　不大于20W

待機時間：可連續使用4小時左右。

信號頻率：15KHz正弦波

輸出功率：Pomax≥100W

輸出阻抗：Zo=Zc(電纜特性阻率)

震蕩方式：斷續

主機重量：9.8kg

環境溫度：－10℃～＋40℃

外形尺寸：180mm×300mm×400mm

相對濕度：RH≤85%（25℃）

五、武高電測WD-A10 電纜故障測試儀配套表
