RK-FPS-GA智能型電氣火災監控探測器（漏電和溫度探測）

GA電氣火災監控探測器（以下簡稱電流探測器）是一種獨立式的智能型探測器。電流探測器作為電氣火災監控系統信號處理的中繼部分，能通過內置電路及軟件對下級終端電流探頭傳遞過來的信號進行智能分析處理，由此可判斷出下級終端每一只電流探頭的狀態（即故障狀態、火災狀態、正常工作狀態），適用在電氣火災發生機率的工廠、大型庫房、辦公室、商業建筑、賓館、住宅及場所等線路復雜的場所中。

一、主要用途及使用范圍
分體式剩余電流式電氣火災監控探測器，是我公司嚴格按照標準GB14287. 2005《剩余電流式電氣火災監控探測器》開發設計。設計參考國際先進技術并根據國內配電網絡現狀開發的新型剩余電流式電氣火災監控探測器（以后均簡稱為監控器）。本監控器適用于交流50/60HZ，額定工作電壓220V，額定工作電流16-1250A的配電回路中，廣泛應用于高危品倉庫、高層建筑、住宅樓宇的單元供電系統和加油站、賓館以及人員密集的建筑等場所的用電系統，可以有效的保障用電安全和防止電氣火災的發生。

二、產品結構和原理
監控器由外殼、按鍵、顯示屏、輸入輸出接口結合高性能的微處理芯片構成。
顯示屏和按鍵起著人機對話的作用，按照顯示的重點進行定制的液晶顯示更加簡潔明了。各種傳感器和輸入輸出接口起著信號采集處理和控制等一系列復雜動作。本產品的各種實時信息，控制信號都可以都可以通過RS485通信后在上位機上進行讀取和控制。
監控器的基本工作原理是：通過剩余電流互感器和溫度傳感器獲取當前的電網信息，交由微處理進行運算、識別、判斷，核對后送到控制電路，并同時把信息送到上位機和顯示屏供操作人員觀察。

三、工作環境
1、溫度：-5℃~40℃ 濕度：≤60%
2、海拔：≤2000m（超過后需要降容使用，降低額定電流）
3、環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈的
陽光直射，避免液晶屏的極速老化；遠離強磁場干擾，任意方向的磁場
強度不應超過地磁場的5倍。

四、使用要求
產品的安裝使用之前應首先閱讀本產品的使用說明書，了解產品的性能和工作要求
1、無外箱的監控器應該安裝在非電專業人員以及未成年人接觸不到的地方
2、產品的接線應符合規范，接線端子螺絲必須擰緊固定，不得松動
3、各接口線必須確保無誤，以防止接錯時損壞內部元器件或造成其他損失
4、安裝時應注意不能有異物落入監控器
5、工作電源應符合要求，不能超過或低于極限值否則將燒毀產品或不能正常工作
6、安裝完畢后試運行系統，注意有誤異常情況
7、定期對探測器進行自檢測試，以確保其動作性能監控

五、產品特點
□ 特殊定制中文圖形液晶，外觀簡潔大方便于操作
□ 同時具備剩余電流檢測和溫度檢測功能
□ 產品能獨立運行，完成所有功能需求，亦能組網監控，聯動
□ 探測器剩余電流值可以在50~999mA中任意設定
□ 采用現場總線通訊技術和工業標準modbus通信協議
□ 事件自動存儲、記錄20條各類詳細信息

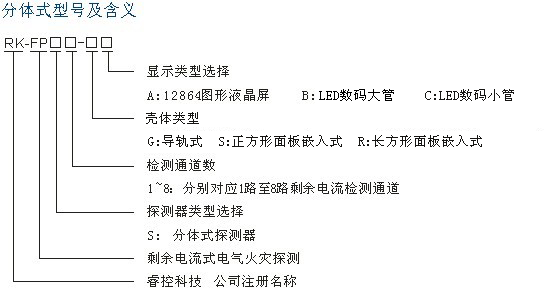

六、主要技術參數

七、界面示意圖

八、端口應用 （單回路）

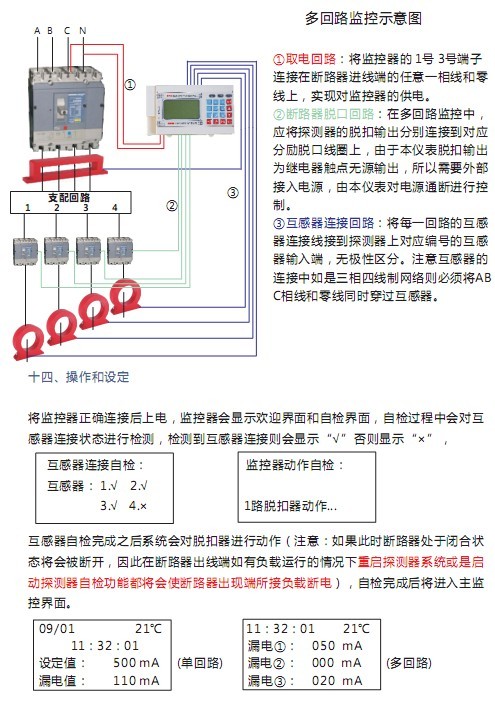

九、端口應用（四回路）

十、端口應用（八回路）

十一、安裝，使用
1，了解
安裝前請仔細閱讀本使用說明。
2，安裝
將監控器安裝在配電箱的面板或者箱內導軌上，并在箱內合適位置固定剩余電流互感器，使塑殼斷路器的所有出線端都從互感器中穿過。

3，接線
監控器電源線，控制信號線，脫扣器輸出線都可以選擇ZR-RVS-2×1. 5或更高規格雙絞線。

監控器取電應在塑殼斷路器進線端 ，取ABC相任意一相接電源端口（1號端口），N相連接到電源端口（3號端口）。
互感器應按照監控回路連接到對應的互感器輸入端口，無極性區分。

脫扣器輸出：對應監控回路將塑殼斷路器的出線端ABC相任意一相連接到監控器的脫扣輸出端的任意一端，將脫扣輸出的另一端引出至分勵脫扣器脫扣線圈，并將脫扣線圈一端連接到塑殼斷路器零線出線端，實現脫扣控制。（注：本產品所有脫扣輸出均為觸點無源輸出，僅提供開斷功能，實現分勵脫扣必須引入電源）輸出：本監控器輸出為繼電器觸點無源輸出，具有常開，公共，常閉點，按照外部報的需求連接。
消防聯動輸入：從消防主機上獲取DC24V聯動信號，正極連接到監控器56、57號端口（內部帶有正負轉換，所以實際接入不用區別正負極輸入），以通過監控器實現對斷路器開關的遠程強切控制。
RS485通訊：將監控器的37號端口連接到485總線A標號線上，將38號端口連接到485總線B標號線上，所有監控器內部不帶有匹配電阻，因此在數量較多距離較長的通訊線路末端應外部連接120歐姆匹配電阻在總線的A線和B線之間(或者直接將電阻接在通訊匹配端口)。若選用了帶屏蔽層的通訊線，則只需將屏蔽線的一端接地。
4，測試
探測器通電使用之前應對其接線進行確認，固定連接部分應保持牢固；通電后，應注意檢查探測器的聲光、顯示器件、脫扣動作是否正常。無誤后才能投入使用。

十二、外形尺寸示意圖
