西門子1200plc存儲卡作用及功能詳解

1  S7-1200存儲卡的基本介紹

S7-1200CPU使用的存儲卡為SD卡，存儲卡中可以存儲用戶項目文件，有如下三種功能：

1.     作為CPU的裝載存儲區，用戶項目文件可以僅存儲在卡中，CPU中沒有項目文件，離開存儲卡無法運行。

2.         在有編程器的情況下，作為向多個S7-1200PLC傳送項目文件的介質。

3.         忘記密碼時，清除CPU內部的項目文件和密碼。

4.         24M卡可以用于更新S7-1200CPU的固件版本

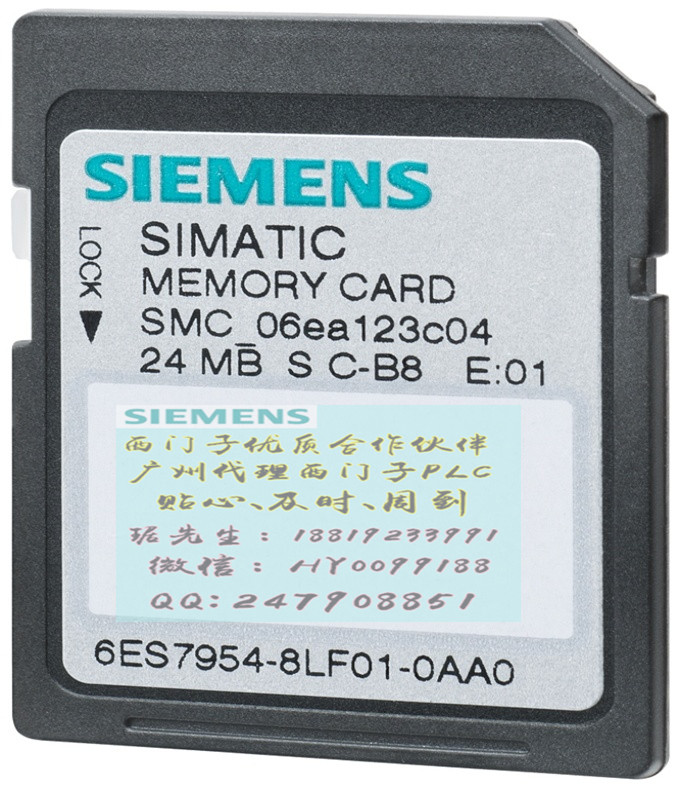

圖1： S7-1200存儲卡

如何插入存儲卡：

       將CPU上擋板向下掀開，可以看到右上角有一MC卡槽，將存儲卡缺口向上插入，如下圖所示：

圖2：插入存儲卡

 注意：

•          對于S7-1200CPU，存儲卡不是必需的。

•          將存儲卡插到一個處于運行狀態的CPU上，會造成CPU停機。

•          S7-1200 CPU 僅支持由西門子制造商預先格式化過的存儲卡，即下列訂貨號產品：

表1：存儲卡信息

•          如果使用 Windows 格式化程序對SIMATIC 存儲卡重新進行格式化，CPU將無法使用該重新格式化的存儲卡。

•          目前S7-1200還無法配合存儲卡實現配方和數據歸檔之類的高級功能。

2  存儲卡的工作模式

存儲卡有兩種工作模式：

•          程序卡：存儲卡作為S7-1200 CPU 的裝載存儲區，所有程序和數據存儲在卡中，CPU 內部集成的存儲區中沒有項目文件，設備運行中存儲卡不能被拔出。

•      傳輸卡：用于從存儲卡向CPU傳送項目，傳送完成后必須將存儲卡拔出。CPU可以離開存儲卡獨立運行。

修改存儲卡的工作模式：

        在STEP 7 Basic軟件的項目視圖下，點擊左側”Project View“--->"SIMATIC Card Reader" --->您的讀卡器型號，如下圖所示：

圖3：Project View

右擊存儲卡的盤符（這里是F:），選擇“屬性”，打開下面窗口：

圖4：MC屬性

用戶在“Card type”選擇需要的工作模式，點擊“OK”完成設定。

3  使用程序卡的不同模式

 優點：更換CPU時不需要重新下載項目文件。

3.1 裝載用戶項目文件到存儲卡：

•          第一步：按照上面方法將存儲卡設定到“編程”模式。建議客戶做此操作之前清除存儲卡中的所有文件。

•          第二步：設置CPU的啟動狀態：在"Project tree"中右擊CPU選擇“屬性”，在“屬性”窗口中點擊“Startup”,此處我們必須選擇“Warm restart-RUN”

圖5： Startup

•          第三步：將CPU斷電。

•          第四步：將存儲卡插到CPU卡槽內

•          第五步：將CPU上電

•          第六步：在STEP 7 Basic中點擊下載，將項目文件全部下載到存儲卡中。此時下載是將項目文件（包括用戶程序、硬件組態和強制值）下載到存儲卡中，而不是CPU內部集成的存儲區中。

        完成上述步驟后，CPU可以帶卡正常運行。此時如果將存儲卡拔出，CPU會報錯，"ERROR"紅燈閃爍。

3.2 常見問題：

 常見問題1：

        為什么插上存儲卡后CPU的“MAINT”燈閃爍，使用STEP 7 Basic下載是提示報錯“The download of the hardware configuration failed (0050 -133 2 2458)”？

回答：

        請清除存儲卡中的所有文件，重新使用STEP7 Basic軟件將存儲卡設置到“編程”模式，然后再重復上述步驟。請您也檢查存儲卡上的撥碼開關，檢查存儲卡是否處于寫保護模式。

 常見問題2：

        為什么CPU斷電上電后進入停止狀態，而不進入運行狀態？

回答：

        原因是CPU的啟動方式不是“Warm restart-RUN”，詳細請參考上面“第二步”。

4  使用傳輸卡模式

 優點：在沒有編程器的情況下，方便快捷地向多個S7-1200PLC拷貝項目文件。

4.1 向處于傳輸模式的存儲卡中裝載項目

•          第一步：按照上面方法將存儲卡設定到“編程”模式。建議客戶做此操作之前清除存儲卡中的所有文件。

•          第二步：設置CPU的啟動狀態：在"Project tree"中右擊CPU選擇“屬性”，在“屬性”窗口中點擊“Startup”,此處我們必須選擇“Warm restart-RUN”

•          第三步：直接拖拽PLC設備到存儲卡盤符

圖6：拖拽

用戶也可以直接將一張已經做好的“程序卡”更改為“傳輸卡”。

4.2 從存儲卡復制項目到S7-1200PLC

•          第一步：將CPU斷電

•          第二步：插卡到CPU卡槽

•          第三步：將CPU上電，用戶會看到CPU的"MAINT"黃燈閃爍

•          第四步：將CPU斷電，將存儲卡拔出

•          第五步：將CPU上電

 常見問題：

        為什么CPU斷電上電后進入停止狀態，而不進入運行狀態？

回答：

1.         CPU的啟動方式不是“Warm restart-RUN”，詳細請參考上面“第二步”。

2.         檢查第三步，必須拖拽PLC項目到存儲卡盤符，而不是程序塊等其他項目內容。下載到存儲卡中的項目文件有可能不完整，例如確實硬件組態等。

5  使用存儲卡清除密碼

        如果客戶忘記了之前設定到S7-1200的密碼，通過”恢復出廠設置“無法清除S7-1200內部的程序和密碼，因此唯一的清除方式是使用存儲卡。詳細步驟如下：

1.         將S7-1200設備斷電

2.         插入一張存儲卡到S7-1200CPU上，存儲卡中的程序不能有密碼保護

3.         將S7-1200設備上電

        S7-1200CPU上電后，會將存儲卡中的程序復制到內部的FLASH寄存器中，即執行清除密碼操作。

        客戶也可以用相同的方法插入一張全新的或者空白的存儲卡到S7-1200CPU，設備上電后，S7-1200CPU會將內部存儲區的程序轉移到存儲卡中，拔下存儲卡后，S7-1200CPU內部將不在有用戶程序，即實現了清除密碼。存儲卡中的內容可以使用讀卡器清除。

注意：不要格式化存儲卡

6  使用24M存儲卡更新S7-1200CPU的固件版本

S7-1200的固件版本可以從西門子官方網站下載：http://support.automation.siemens.com/WW/view/cn 。用戶可以使用西門子網站右上方的搜索引擎在“Download”分類中搜索“S7-1200 firmware”。

注意：

1.         不同訂貨號的S7-1200CPU的固件文件不相同，下載地址也不相同。用戶在下載和更新固件之前請核對產品訂貨號。

2.         2M存儲卡不能用于CPU固件升級。

3.         固件升級前CPU內部存儲的項目文件（程序塊、硬件組態等）不受影響，不會被清除。

4.         如果存儲卡中的固件文件訂貨號與實際CPU的訂貨號不一致，即使執行了下列步驟，CPU的原固件版本也不會改變。

更新CPU的固件具體步驟如下：

•          第一步：使用電腦通過讀卡器清除存儲卡中內容。注意：不要格式化存儲卡！

•      第二步：從西門子官方網站下載最新版本的固件文件。下載并解壓縮，用戶可以得到一個“S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夾。

•          第三步：將“S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夾拷貝到存儲卡中。

•          第四步：將存儲卡插到CPU1200卡槽中。此時CPU會停止，“MAINT”指示燈閃爍。

•          第五步：將CPU斷電上電。CPU的“RUN/STOP”指示燈紅綠交替閃爍說明固件正在被更新中。“RUN/STOP”指示燈亮，“MAINT”指示燈閃爍說明固件更新已經結束。

•          第六步：拔出存儲卡

•          第七步：再次將CPU斷電上電
