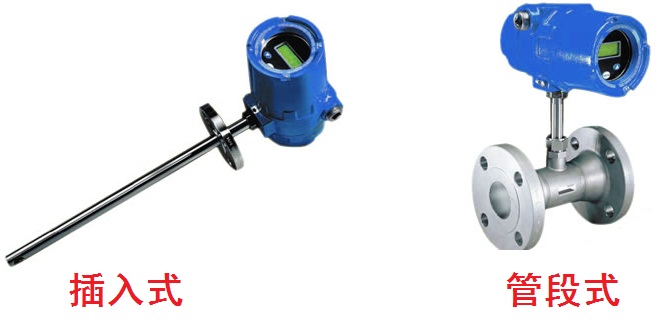

三、類型

按安裝方式分為：插入式和管段式。

（一）插入式

插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心。插入式傳感器適用管道直徑：DN80～6000mm。

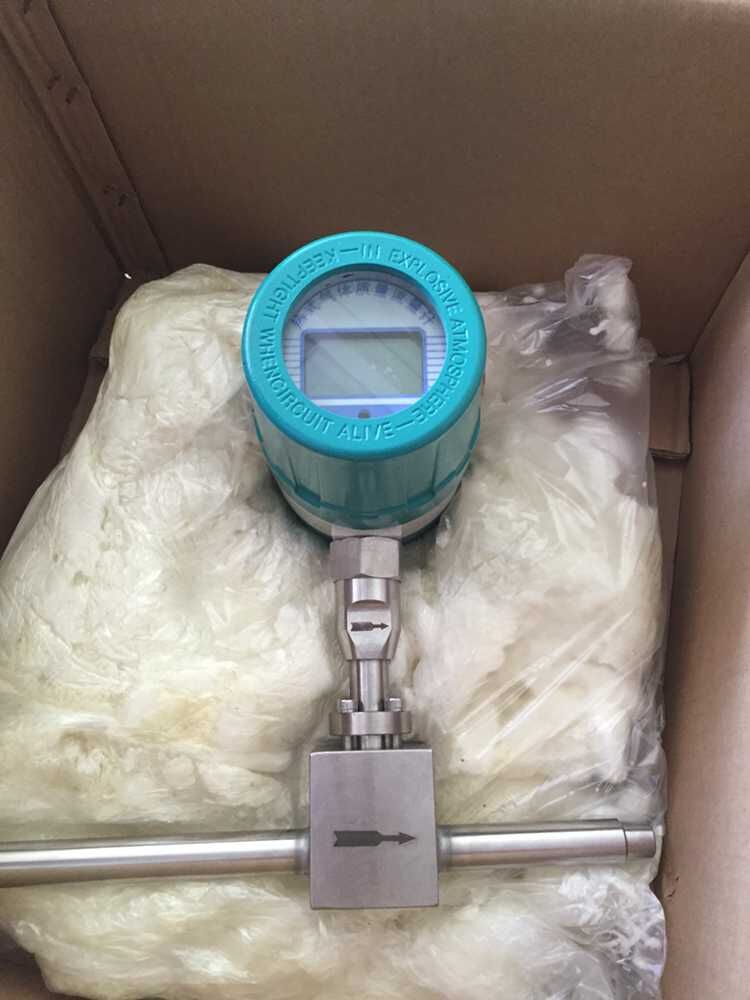

（二）管段式

管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準符合國標GB/T9119-2000。傳感器材質為不銹鋼，管道材質為碳鋼或不銹鋼。管段式傳感器適用管道直徑：DN15～2000mm。

四、應用領域

■  行業：石油化工

    應用：火炬氣排放監控

    技術優勢：量程比寬；傳感器不易堵塞；可在線插拔清洗；適用氣體廣泛。

■  行業：電力

    應用：鍋爐一次風、二次風、磨煤機的風量測量。

    技術優勢：安裝簡便；壓力損失低，無需溫度補償；可以在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、壓力低等）。

■  行業：冶金

    應用：高爐煤氣、焦爐煤氣測量。

    術優勢：按實際介質組分標定；可在線清洗傳感器；插入長度可任意調整。

■  行業：水處理

    應用：測量曝氣池的空氣流量

    技術優勢：耐臟、耐塵；真正無壓降；現場安裝簡便；可選一體化或遠傳型電子單元。

五、技術參數

■  測量介質：組份較穩定的單一或混合氣體（乙炔除外）；

■  流速范圍：0 – 70m/s；

■  量程比：1000:1；

■  被測介質溫度：-30°C ~ 454°C，若被測介質溫度大于200°C，需在訂貨時說明；

■  被測介質壓力：0.1 ~ 6.0MPa（1個大氣壓約為0.1MPa），若被測介質壓力大于0.5MPa，需在訂貨時說明；

■  儀表環境溫度：0°C ~ 65°C，可擴展至-30°C ~ 120°C。

■  精度：1%；

■  響應時間：1秒；

■  重復性：0.25%滿量程；

■  管道口徑：大于25mm，若管道口徑大于2000mm，需在訂貨時說明；

■  供電電源：24VDC（DC 18-36V）（最大6W）；220VAC（AC 85-265V）（最大12W）；

■  功耗：小于3W，在電源的選擇上應大于5W；

■  顯示：標準體積流量，質量流量，累計標準體積流量，累計質量流量，日期，時間（標準狀態為20°C，1大氣壓，如有特殊要求，可顯示體積流量和累計體積流量）

■  輸出形式：4-20mA電流，最大負載350Ω（包括線路電阻和負載電阻）；RS485通訊，MODBUS協議；

■  結構形式：一體插入式，分體插入式，管段式。

■  分體插入式連接電纜長度：小于15米。

■  連接方式：螺紋連接，法蘭連接。

■  卡環選擇：銅卡環：260度，17大氣壓；特氟隆卡環：93度，10大氣壓。

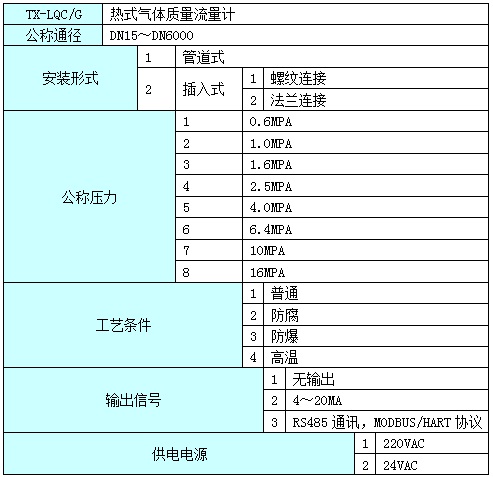

六、產品選型

1、安裝方式選擇

（1）建議：管徑≤?100時，選擇管道式安裝；管徑＞?100時，選擇插入式安裝。

（2）如果現場管道已安裝好，又沒有安裝法蘭，只能選擇插入安裝方式時，可在訂購時與廠家說明。

2、結構選擇

（1）一體式，即傳感器、變送器、顯示部分為一體，供電為220VAC或24VDC。顯示瞬時流量和累積流量，設置報警點和輸出4~20mA線性信號。

（2）分體式，即傳感器、變送器和顯示部分分離，顯示部分為一臺智能流量積算儀，顯示瞬時和累計流量，設置報警點和輸出4~20mA線性信號。

七、安裝位置及對管道的要求

1、選取合理的安裝位置，避免彎頭、閥門、變徑等產生流體流型剖面發生變化的組件。一般要求有一個較長的上下直管道，前直管段長大于10D，后直管段長大于5D。遇到特殊情況，請參照以下安裝圖標選取最理想的安裝位置，保證傳感器的前后直管段距離，獲得最理想的測量效果。

2、現場滿足不了直管段要求時，可以串接氣體整流器，以便大幅度降低對直管段要求。

3、在直管段很短，有彎頭及閥組等工況，采用熱式氣體質量流量計，需要一些實際經驗具體問題具體解決，請在訂貨時共同探討。

（1）傳感器外殼上的箭頭指向“→”要與氣體的流動方向相同。傳感器的插入方向與氣體流動方向垂直

（2）傳感器插入深度：當管內徑DN≤2000mm時，傳感器插入到圓心；當管內徑DN﹥2000mm時，傳感器插入深度1m。

（3）管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使一體式轉換器的工作環境溫度低于60℃。

（4）當一體式轉換器選用DC24V供電時，要考慮電纜的電壓降，應保證一體式轉換器接線端的電壓為24V±10%

（5）如果轉換器安裝在室外，需加裝儀表箱避免雨淋、日曬。

（6）禁止安裝在強烈振動的場合。
