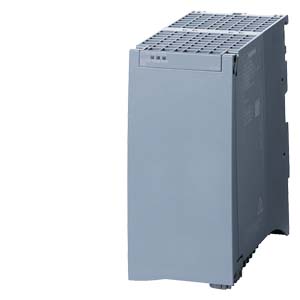

6ES7505-0KA00-0AB0

SIMATIC S7-1500, 系統電源 PS 25W DC 72 V,供電 den 背板總線 der S7-1500 mit 工作電壓

6ES7505-0RA00-0AB0

SIMATIC S7-1500, 系統電源 PS 60W 24/48/60V DC,供電 den 背板總線 der S7-1500 mit 工作電壓

6ES7507-0RA00-0AB0

SIMATIC S7-1500, 系統電源 PS 60W 120/AC 230V/DC,供電 den 背板總線 der S7-1500 mit 工作電壓

應用

電源 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。例如，如果由 CPU 或接口模塊向背板總線提供的電源不足以為所有連接的模塊供電，或者應在 S7-1500 配置中或在 ET 200MP 的分布式配置中實現一個以上電源段，就要使用這些電源。

設計

1.電源是用螺絲直接固定到 S7-1500 安裝導軌上的，并通過 U 型連接器與上游或下游模塊相連。

2.電源的前面包括：

狀態和故障診斷顯示 LED

故障 (Error)、運行 (RUN)、維護 (MAINT)

電源還包括：

接通/ 關斷開關

電源端子

功能特性：

取決于模塊類型的額定輸入電壓

取決于模塊類型的輸出功率

電源緩沖

與總線實現電流隔離

電源模塊支持以下功能：

固件更新

識別和維護數據 I&M0 至 I&M3

在運行模式下組態

診斷消息

診斷中斷
