防爆開關箱是由底座及箱蓋所構成。其中，底座具有底板與直立環繞于底板上的側墻，側墻上并具有多支支撐柱。箱蓋用以蓋合底座，以在箱蓋與底座間形成箱體的容置空間，箱蓋上并具有Ｕ形梁。支撐柱與Ｕ形梁是類似于建筑主體的梁柱結構，以在不過度增加板材厚度的情況下，可有效的強化防爆開關箱箱體的防爆能力，可在有效控制成本的情形下達成最大的防爆功效。

BXMD□系列防爆開關箱（柜）(以下簡稱防爆箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有爆炸性氣體環境危險場所的1區、2區，用于交流50Hz、額定電壓220或380V的線路中，用于控制電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。

2、工作條件

a．   海拔不超過2000m；

b．  周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；

c．   周圍空氣相對濕度不超過95%（+25℃）；

d．  在無破壞絕緣的氣體或蒸氣的環境中；

e．   污染等級：3級；

f．   安裝類別：II、III類；

g．   用于戶外的配電箱，太陽最大輻射1120W/㎡，降雨強度6mm/min；

h．  無顯著搖動和劇烈的沖擊振動的地方；

1、  結構與特點

本防爆箱是按照GB3836.1-2000《爆炸性氣體環境用電氣設備 第一部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d”》、GB3836.3-2000《爆炸性氣體環境用電氣設備 第三部分：增安型“e”》標準設計制造，經國家指定檢驗機關檢驗合格，并頒發防爆合格證。

A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、變壓器、熔斷器、Ex防爆控制按鈕、信號燈、轉換開關等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。

B、非標防爆箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分斷斷路器、交流接觸器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有指示燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。

2、  主要技術參數

4、拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。

5、安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查，以保證其良好運行；

5．7非專業人員嚴禁開蓋維修、檢查。

6、訂貨需知

訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。例如：

BXMD51-12K防爆箱,總開關電流100A，分開關10A，20臺

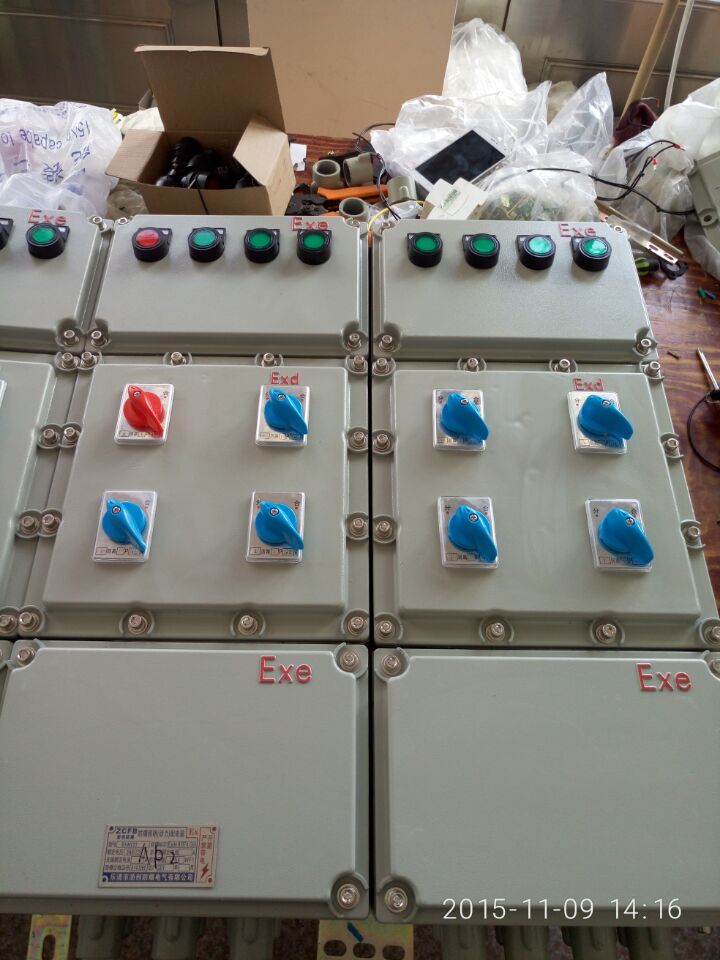

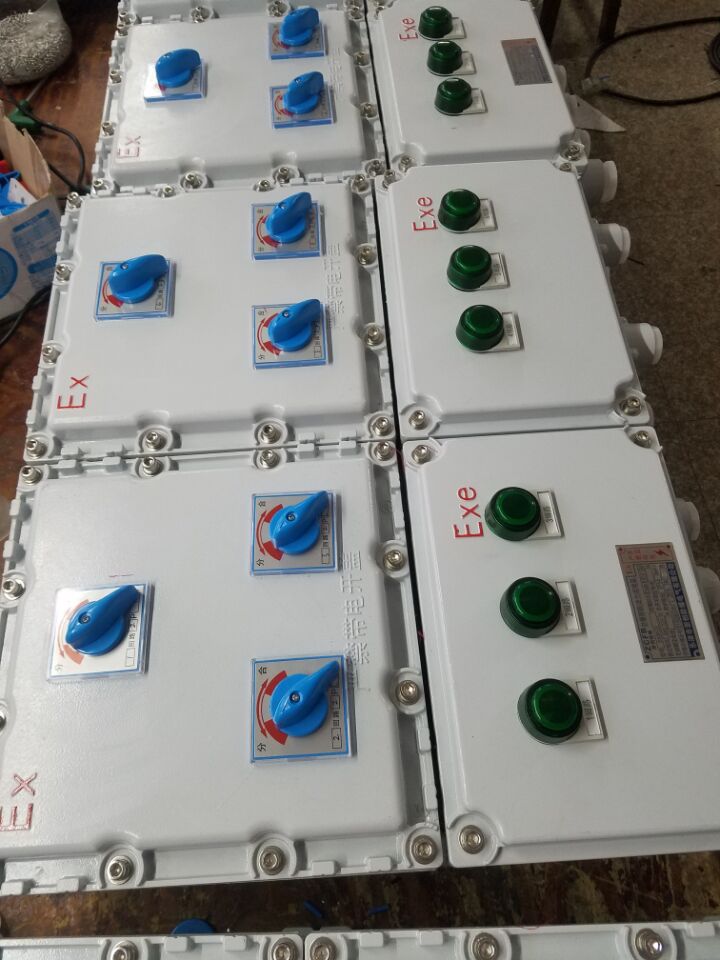

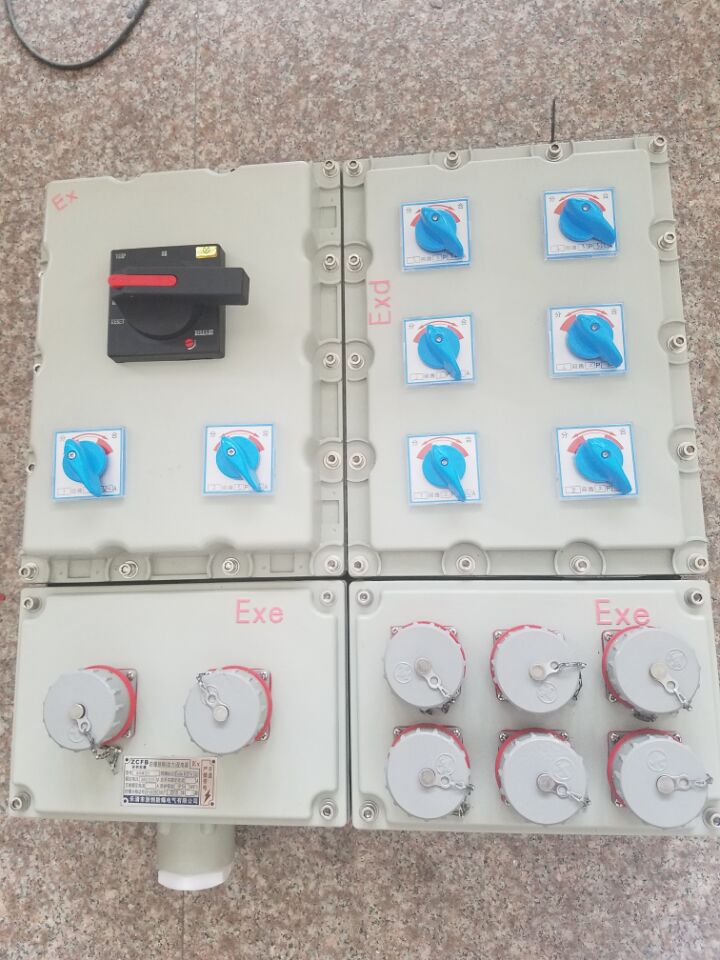

BXMD51防爆開關箱布局闡明

1、控制柜的外殼材質接納Q235A優質鋼板焊接而成。

2、控制柜內部已安置視頻辦事器、網絡交換機、電源浪涌防雷器、信號浪涌防雷器、信號斷絕器、中心繼電器、斷路器、視頻浪涌掩護器、PLC控制器、按鈕和指示燈等，其：形狀及安置尺寸：寬高厚＝700 1600 450 (mm)。(可憑據客戶要求生產)

3、通過正面的手柄使控制柜與電源接通和斷開和指示燈的開閉；

4、控制柜上部接線箱內設有引線端子，端子接線圖如附圖所示，此中PE直接接入內接地螺栓。

5、控制柜設有內、外接地螺栓，并有接地標記。BXMD51防爆開關箱
