7 管球加工

1）桿件制作工藝：采購鋼管→檢驗材質、規格、表面質量（防腐處理）→下料、開坡口→與錐頭或封板組裝點焊→焊接→檢驗→防腐前處理→防腐處理。

2）螺栓球制造工藝：壓力加工用鋼條（或鋼錠）或機械加工用圓鋼下料→鍛造毛坯→正火處理→加工定位螺紋孔（M20）及其表面→加工各螺紋孔及平面→打加工工號、打球號→防腐前處理→防腐處理。

3）錐頭、封板制作工藝：成品鋼材下料→胎模鍛造毛坯→正火處理→機械加工。

4）焊接球節點網架制造工藝：采購鋼管→檢驗材質、規格、表面質量→放樣→下料→空心球制作→拼裝→防腐處理。

5）焊接空心球制作工藝：下料（用仿形割刀）→壓制（加溫）成型→機床或自動氣割坡口→焊接→焊縫無損探傷檢查→防腐處理→包裝。

8 組裝

1）組裝前，工作人員必須熟悉構件施工圖及有關的技術要求，并根據施工圖要求復核其需組裝零件質量。

2）由于原材料的尺寸不夠，或技術要求需拼接的零件，一般必須在組裝前拼接完成。

3）在采用胎模裝配時必須遵循下列規定：

（1）選擇的場地必須平整，并具有足夠的強度。

（2）布置裝配胎模時必須根據其鋼結構構件特點考慮預放焊接收縮量及其它各種加工余量。

（3）組裝出首批構件后，必須由質量檢查部門進行全面檢查，經檢查合格后，方可進行繼續組裝。

（4）構件在組裝過程中必須嚴格按照工藝規定裝配，當有隱蔽焊縫時，必須先行施焊，并經檢驗合格后方可覆蓋。當有復雜裝配部件不易施焊時，亦可采用邊裝配邊施焊的方法來完成其裝配工作。
（5）為了減少變形和裝配順序，可采取先組裝成部件，然后組裝成構件的方法。
  4）鋼結構構件組裝方法的選擇，必須根據構件的結構特性和技術要求，結合制造廠的加工能力、機械設備等情況，選擇能有效控制組裝的質量、生產效率高的方法進行。

5）典型結構組裝

（1）焊接H型鋼施工工藝

工藝流程

下料→拼裝→焊接→校正→二次下料→制孔→裝焊其它零件→校正打磨

（2）箱形截面構件的加工工藝

（3）勁性十字柱的加工工藝

（4）一般卷管工藝流程圖

1）預拼裝數按設計要求和技術文件規定。

2）預拼裝組合部位的選擇原則：盡可能選用主要受力框架、節點連接結構復雜，構件允差接近極限且有代表性的組合構件。

3）預拼裝應在堅實、穩固的平臺式胎架上進行。其支承點水平度：

A≤300～1000m2 允差≤2mm

A≤1000～5000m2 允差＜3mm

（1）預拼裝中所有構件應按施工圖控制尺寸，各桿件的重心線應交匯于節點中心，并完全處于自由狀態，不允許有外力強制固定。單構件支承點不論柱、粱、支撐，應不少于兩個支承點。

（2）預拼裝構件控制基準，中心線應明確標示，并與平臺基線和地面基線相對一致。控制基準應按設計要求基準一致，如需變換預拼裝基準位置，應得到工藝設計認可。

（3）所有需進行預拼裝的構件，制作完畢必須經專檢員驗收并符合質量標準的單構件。相同單構件，宜能互換，而不影響整體幾何尺寸。

（4）在胎架上預拼全過程中，不得對構件動用火焰或機械等方式進行修正、切割，或使用重物壓載、沖撞、錘擊。

（5）大型框架露天預拼裝的檢測時間，建議在日出前，日落后定時進行。所使用卷尺精度，應與安裝單位相一致。

4）高強度螺栓連接件預拼裝時，可采用沖釘定位和臨時螺栓緊固。試裝螺栓在一組孔內不得少于螺栓孔的30%，且不少于2只。沖釘數不得多于臨時螺栓的1/3。

5）預裝后應用試孔器檢查，當用比孔公稱直徑小1.0mm的試孔器檢查時，每組孔的通過率不小于85%；當用比螺栓公稱直徑大0.3mm的試孔器檢查時，通過率為100%，試孔器必須垂直自由穿落。

6）按本規程5）規定檢查不能通過的孔，允許修孔（鉸、磨、刮孔）。修孔后如超規范，允許采用與母材材質相匹配的焊材焊補后，重新制孔，但不允許在預裝胎架進行。

深水樁基施工工法
一前言

深水中修建橋梁等其他建筑物時，為了確保施工安全，使基礎施工方便易行，減少施工干擾，降低工程成本，可采取鋼管樁水中平臺方案施工水中鉆孔樁的施工。

本工法是2001~2002年中鐵一局二公司在三福高速公路尤溪互通2#大橋水中施工的過程中形成的。

二工法特點

1、施工過程中陸地之間的聯系非常方便，順利地解決了水中運輸問題，并且安全可靠。

2、平臺搭設方法簡單，并且施工過程中處處有平臺，即使毫無水上生活經驗，工人也可順利施工而不會造成暈船現象。

三適用范圍

1、水深在30米范圍的深水基礎施工，

2、跨越水庫、河流、海灣的鐵路公路橋梁深水基礎。

四施工工藝

（一）工藝原理

將浮箱、工字鋼、桁架、卷揚機、卷揚機帶動的旋轉底座和起重機大臂等拼裝組成浮吊，利用浮吊將浮箱和工字鋼組成的導向船為導向框架，使用浮吊依靠導向船打設鋼管樁，搭設水中平臺，以水中作業平臺為依托，下設鋼護筒、鉆孔、下放鋼筋籠、灌注混凝土。

（二）工藝流程（見圖一）

 (三)施工方法要點

1、鋼管樁及鋼護筒的制作

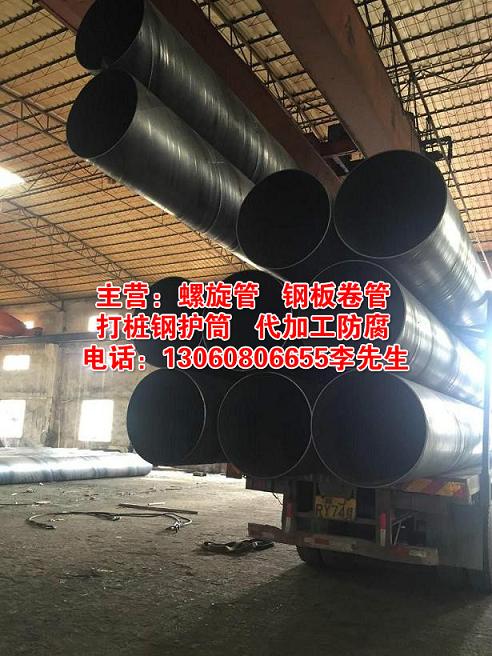

鋼管樁所用的鋼管和鉆孔的水中部分所用的鋼護筒，均現場卷制。一般選用10~14mm厚的鋼板，卷成小節后，將小節焊接成大節。

每節鋼管之間采用內外周圈焊接，焊縫寬度不小于2cm。

2、浮箱拼裝

浮箱是浮吊的基礎，由若干個小鋼箱組成。小鋼箱外型為長方體底部周邊為圓角，頂部為長方形，鋼箱鋼板厚度3mm，內部有鋼制中隔板，頂部焊有帶螺栓眼和卡銷眼的角鋼及鋼板，小鋼箱之間通過螺栓和卡銷來互相連接，頂部預留有錨栓孔，以連接固定錨機或其他需要固定的設備。

(三)施工方法要點

1、鋼管樁及鋼護筒的制作

鋼管樁所用的鋼管和鉆孔的水中部分所用的鋼護筒，均現場卷制。一般選用10~14mm厚的鋼板，卷成小節后，將小節焊接成大節。

每節鋼管之間采用內外周圈焊接，焊縫寬度不小于2cm。

2、浮箱拼裝

浮箱是浮吊的基礎，由若干個小鋼箱組成。小鋼箱外型為長方體底部周邊為圓角，頂部為長方形，鋼箱鋼板厚度3mm，內部有鋼制中隔板，頂部焊有帶螺栓眼和卡銷眼的角鋼及鋼板，小鋼箱之間通過螺栓和卡銷來互相連接，頂部預留有錨栓孔，以連接固定錨機或其他需要固定的設備。

在岸邊用汽車吊依次將小鋼箱吊放下水,通過螺栓連接和卡銷連接并用的方式拼裝成一個大浮箱。

3、浮吊拼裝

浮吊是水上作業的起吊設備，由浮箱及CWQ20型拆裝式桅桿起重機組成，在遠處看浮吊主體是三腳架，起重機結構由臂桿、立柱、斜撐、轉盤底座及駕駛室組成。轉盤底座基礎基本呈正三角形，三臺卷揚機在浮吊的尾部正中位置。
4、搭設水中平臺

（1）浮吊拋錨；首先使用浮吊將錨碇在距設計樁位60~100m處進行拋錨，并用浮筒做為標識。

（2）導向船固定：導向船定位時，用機動船將導向船推至設計樁位處加以錨定，然后利用導向船上的四臺卷揚機（俗稱錨機），在測量指揮下，通過伸縮錨機將導向船定位，在導向船上根據每根鋼管樁的布設位置準確放出每根鋼管樁的樁位，并依次安裝定位框架。

（3）鋼管樁下設：導向船定位后，機動舟將焊接好的鋼管樁鋼管通過運輸船運至墩位處，并將浮吊傍靠。

起吊鋼管樁鋼管，在鋼管上做好長度標記，從定位框架中插入，自重緩緩下沉，根據鋼管上的長度標記確認入河床后再檢查垂直度，作糾偏處理，起吊電動振動錘，放在鋼管頂卡在鋼板上，開動振動錘對鋼管樁進行振動下錘，直至鋼管反彈，方可認為已進入風化巖，可停止振動下沉。在打入過程中隨時觀測垂直度。

（4）施工平臺的搭建完成：鋼管樁打設完畢，按照平臺設計進行平臺的搭建完成。

5、埋設鋼護筒

在平臺上精確定出樁位，放置導向架。入河床的一節護筒在頂部外側對稱焊接卡板，浮吊提扁擔梁起吊，護筒穿過導向架，靠自重緩緩下沉，卡板卡在導向架上，同樣辦法起吊下一節護筒，并與上一節護筒對接焊。護筒足夠長以后，將會因自重下沉，待不再繼續下沉，在護筒頂部焊接替打，加振動錘振動下沉，護筒反彈明顯時持續5min后停止下沉。

6、鉆孔樁施工

護筒埋設好后，吊裝鉆機就位進行鉆孔施工。從護筒至泥漿池之間采用泥漿槽連接，放置在平臺上。泥漿池是一個鋼板加工成的鋼箱，焊掛在平臺上。

7、清孔

為了確保灌注成功，采用氣舉反循環法將孔內泥漿全部換為清水。氣舉反循環主要設備為9m3空壓機一臺，20cm出漿鋼管一套及3cm射風軟管一套、泥漿泵2臺。在鋼管上距鋼管底口40cm處向上開一斜口，接射風軟管，清孔時，將出漿鋼管下至距孔底40cm，兩臺水泵往孔內不停送清水，啟動空壓機，利用反循環原理從出碴鋼管上口噴出。施工過程中要保證孔內水頭在河面水位以上1.5～2.0m，以減小護筒壁所受外壓力。清孔應認真操作，鉆孔底沉淀物厚度不得大于5cm。在灌注前（導管安裝完畢后）檢查孔內沉淀情況，如果大于設計要求，可按相同辦法進行二次清孔，確保沉淀厚度小于規范要求值。

8、混凝土灌注

鉆孔樁所用混凝土在拌和場集中拌制，由砼罐車運到臨時碼頭旁。在臨時碼頭處設置滑槽，砼由滑槽滑至運輸船上的料斗內，由運輸船將料斗拖至墩旁，浮吊吊灌。導管一般埋深為4～5米，以確保砼的密實度。必須保證每趟運輸時間不能超過40分鐘，保證混凝土坍落度。

9、平臺拆除

樁基施工完畢，由上至下拆除平臺。橫縱梁、斜撐拆除后進行管樁拔除。浮吊起吊振動捶直接夾住管壁，啟動振動捶，邊振動邊緩緩起鉤，可將管樁拔除。因混凝土與基巖連接的管樁，潛水員下水割除。
