一、總體效果：

       冷卻塔理論是一門綜合性很強、實驗性很高的系統學科。公司的科技人員在通過對冷卻塔多年的熱工測試試驗的基礎上，對測試數據進行全面綜合處理，依據計算機運算得出的菱科（35×20-75°）梯形波水填料容積散質系數Βxv，選擇最佳氣水比，最佳截面水負荷、截面氣負荷和填料高效率的高度范圍，以此確定填料體積，并以流體動力學觀點綜合設計塔的外形與結構，根據測試估算通風阻力，參考風機特性曲線以及測試數據優化選擇、符合風量要求和達到噪聲標準的風機和與之相匹配的電機，使冷效、能耗、噪聲、外觀達到一個優化的系統效果。

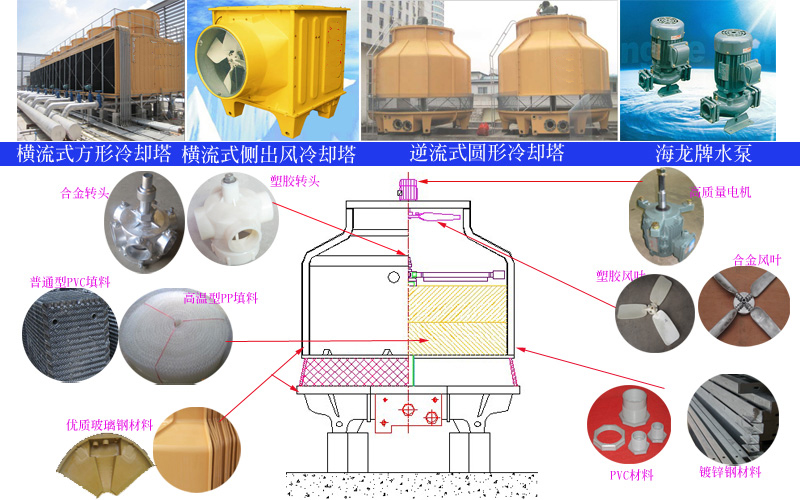

二、結構特點：

A、填料：LKT,CTA系列標準型、低噪聲型、超低噪聲型冷卻塔填料由改性PVC（聚氯乙烯）平片經熱壓延成型加工而成，淋水填料的作用是將需要冷卻的熱水濺散成水滴并形成水膜，以增加水和空氣的接觸面積和接觸時間，即增加水和空氣的熱交換強度。水的冷卻過程，主要在淋水填料中進行，在淋水填料中水和空氣發生熱交換與質交換。冷卻塔的冷卻效果很大程度上取決于淋水填料的熱交換性能。性能良好的淋水填料具有較高的散熱能力，該進填料的板面結構（35×20-75°）梯形波淋水填料設計優點有：

1、散熱面積增長系數大。

2、水流在板面上的分布性能好。

3、水和空氣流過板面時擾動大。

 B、風機性能：經對比試驗，CTA系列冷卻塔風機選用低轉速空間扭曲前傾式鋁合金冷卻塔專用風機。該風機產品完全能在各種工況下確保冷卻塔的風量、風壓、噪聲和漂水水平及運行性能達到技術要求，其性能特點有：

1、風機葉片采用鋁合金板制作，機號＞12#的風機角度可調，可以在季節變化時，更換葉片安裝角度調整風量、風壓，以提高裝置效率，達到節能目的。

2、風機采用大弦長，空間扭曲，前傾式葉型，低轉速驅動，達到出風口風速均勻，風量大、效率高、噪聲低、電耗省的效果。

3、葉片均經平衡較驗，平衡精度達ISO-2.5。

C、配水部分性能：

配水系統的作用是將熱水均勻濺到整個淋水填料上。配水分布的性能優劣，將直接影響到空氣分配的均勻性及填料發揮冷卻作用的能力。CTA,LKT系列冷卻塔采用旋轉管式配水器，利用花灑喉上的布水孔口噴射出水的反作用力推動配水管旋轉，使淋水填料表面得到輪流而均勻的布水。采用這種配水方式的優點是：

1、供水壓力低，節能。

2、布水均勻性能好。

3、水管上裝有擋水板，具有一定的促進配水均勻和消除漂水的作用。配水器的轉頭部分選用銅合金制作，結構緊湊，強度高，不銹蝕，經過實用檢驗，這種配水器故障低，使用性能穩定。

D、塔體結構與性能：

 CTA水塔塔體采用高質量的玻璃鋼材料制成，其表面膠衣采用進口原料制造，色種內含U.V.S光穩定劑使色澤鮮艷，色調均勻，不易褪色，耐老化，歷久猶有光澤所有鋼結構件均經熱鍍鋅處理.大量采用注塑構件，耐腐蝕、強度高、重量輕、通用性好，易裝配。

CTA,系列冷卻水塔的設計成功的控制漂水問題，漂水損失低于0.001%，其措施為:

1、盡量采用低轉速風機，避免過多水霧被帶入空中。

2、布水管上設有隔水袖，收集濺散水滴。

3、采用底盆大于外殼直徑的設計方案，并裝有P.V.C.的入風百頁，有效地防止了水濺出塔外。

噪聲低，采用噪聲控制原理：

1、降低聲源的噪聲。采用全封閉自冷式低噪聲冷卻塔專用電機，該電機防水性能好、噪音低，能滿足冷卻塔使用工況對電機的特殊要求。

2、隔斷噪聲傳播路徑。

3、接收器的防護措施。改變以往的隔斷噪聲路徑這種治標不治本的方式。菱科牌LKT采用二者結合，標本兼治。圍邊、入風網、消音器是利用聲波反射原理，達到隔音目的。菱科LKT系列低噪聲冷卻水塔采用極松軟又富有彈性的有機高分子材料，消音效果佳，透水性好，耐腐蝕，經久耐用。

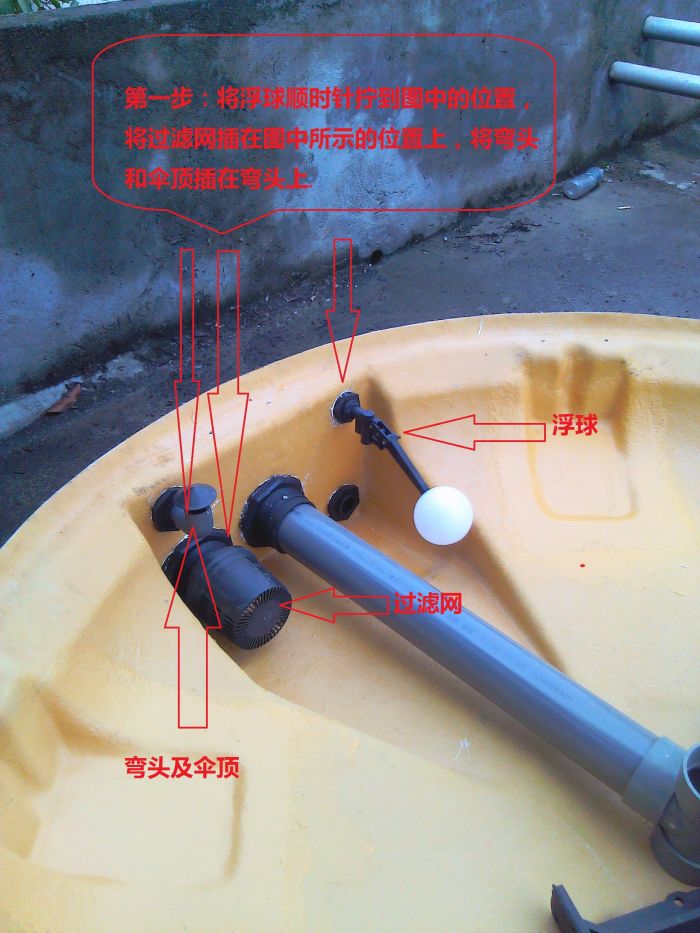

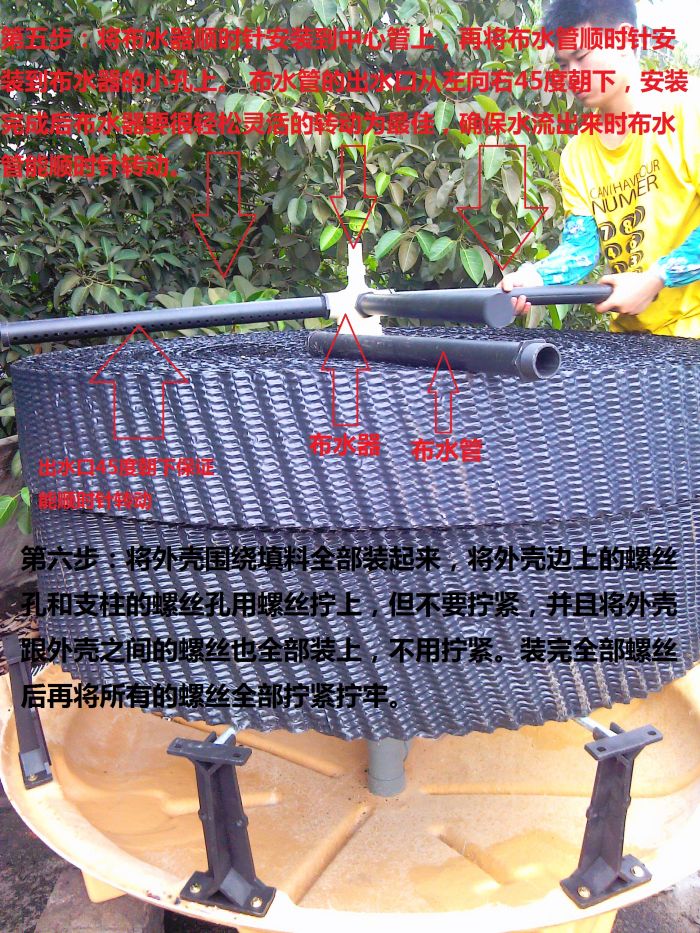

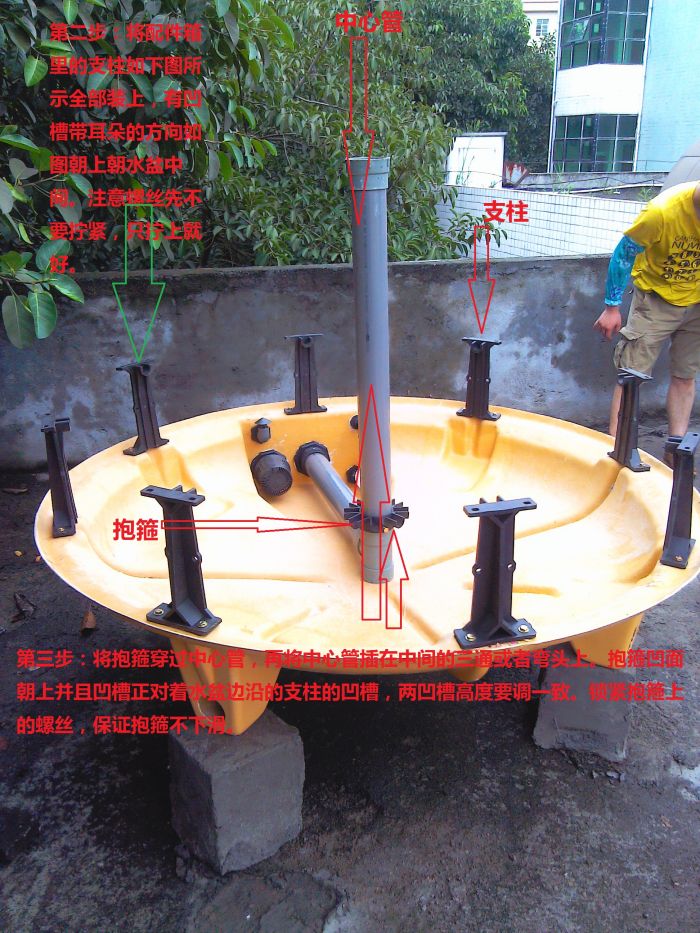

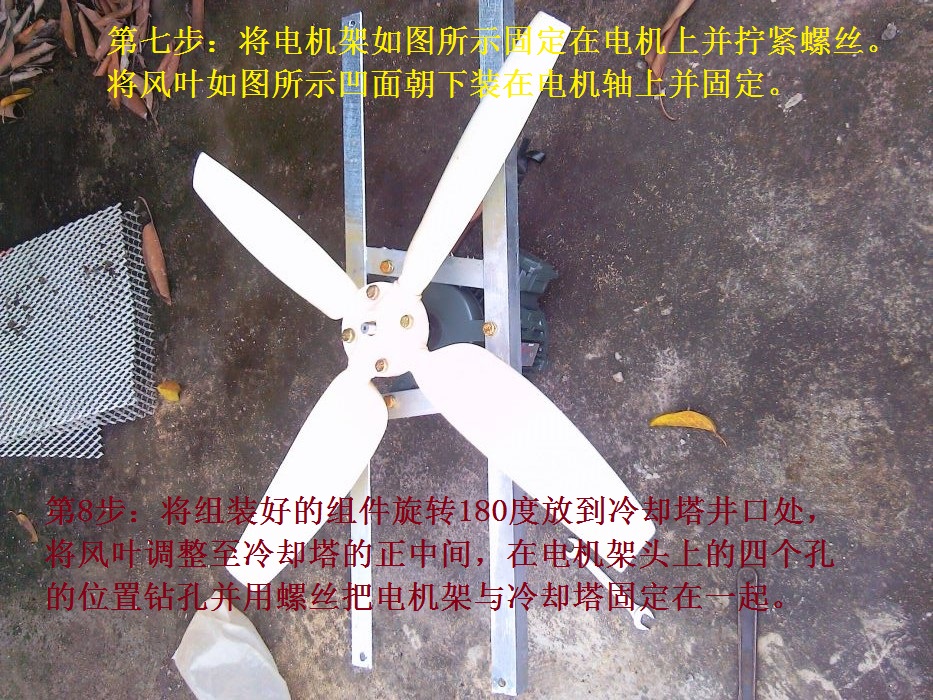

   安裝方法

此安裝方法適用與80T及以下的冷卻塔安裝，60T以上底盆為2塊，拼裝時請跟客戶聯系，80T以上可以作為參考，具體請與客服聯系

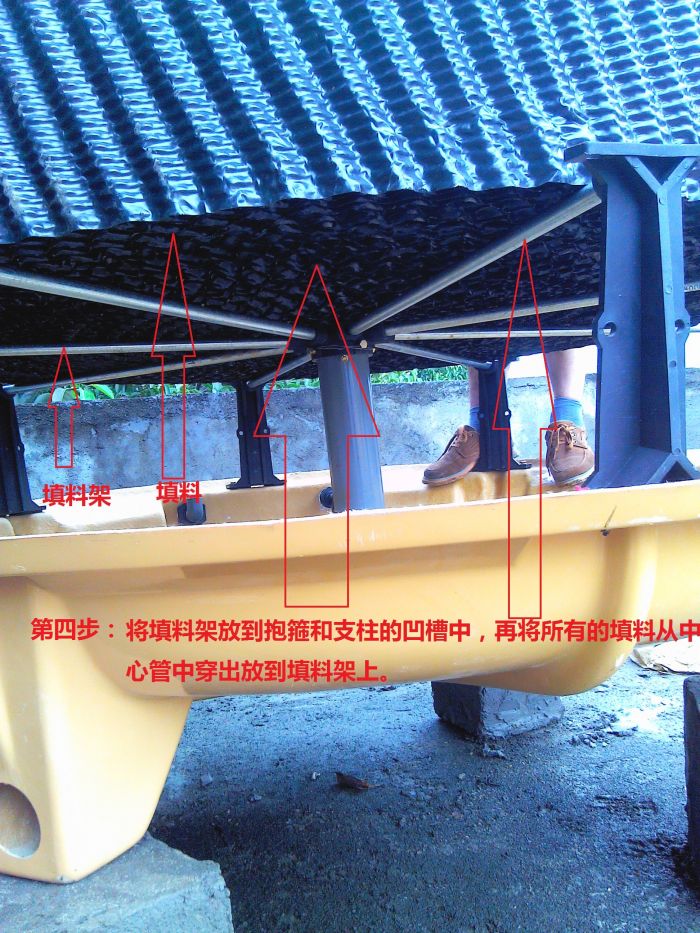

填料架因為情況而定，這個是50T的原圖，小一點的冷卻塔會少一點

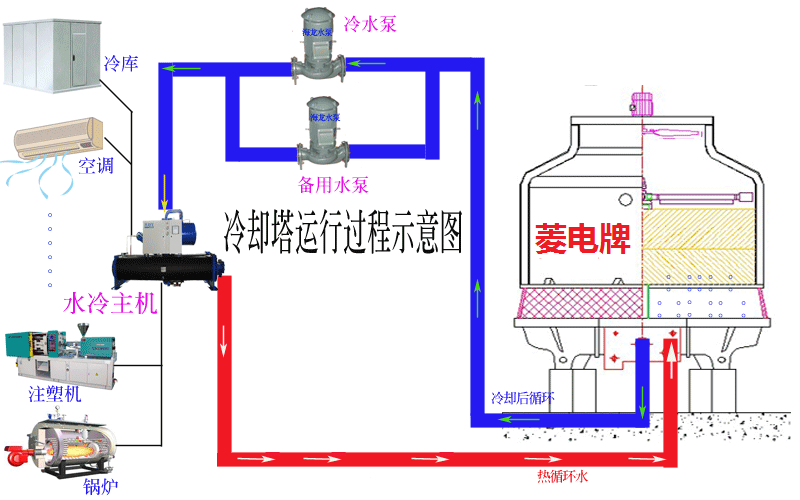

         冷卻塔需要配套一個或兩個輸水管道泵，通常是一備一用，平時客戶只需開啟主泵，當主泵發生故障時即可關閉主泵開啟備用泵，增加備用泵的主要好處是，當水泵發生故障時，不必擔心會造成設備停機。建議客戶配置冷卻塔水泵時選擇一備一用，海龍牌水泵是專門為冷卻塔設計的冷卻塔專用管道泵，配置在冷卻塔中會更加配合、更加節能、更加完美！配套海龍牌管道水泵請點擊此處選擇冷卻塔專用水泵連接
