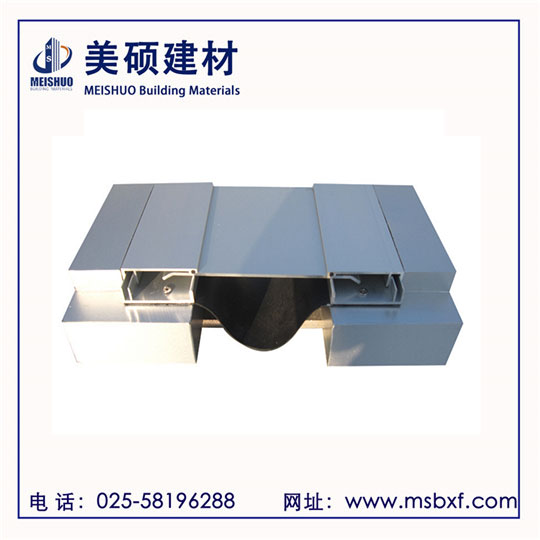

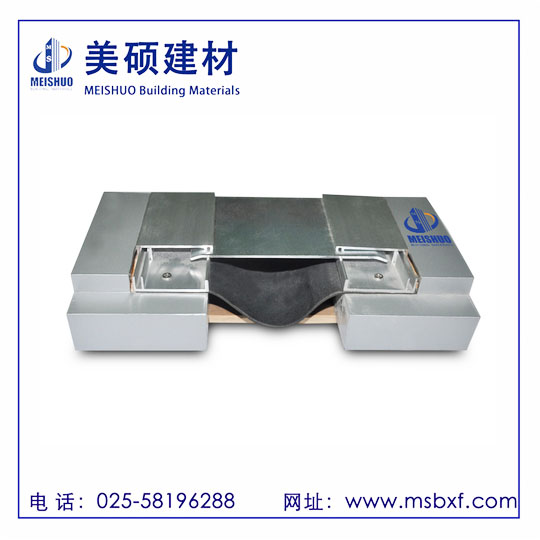

鋁合金變形縫蓋板

1 建筑變形縫蓋板系統須經過地震周期性移動測試，采原尺寸整組件仿真，并須提供



原尺寸模擬證明，位移量須達到50%以上。

2 隱藏式地坪，內外墻及天花變形縫蓋板

1. 蓋板應能承受平均單位載重967kg/m2以上之需求。 2. 整組蓋板復原力應能承受集中荷重200kg 之需求。

3. 15h X 40w X 4t U型中軸控制桿系統應為鋼制擠壓式中軸桿加焊鋼制強力彈簧,表面須做防腐處理，以達有效回復力；中軸桿螺栓長度不得小于18cm，且為一體成型(非凹折式)以避免破壞強度。 4. 依設計要求，產品材料物理性質須符合2.1項之需求。

3 一般型地坪變形縫蓋板

1. H型蓋板采用6061-T6鋁合金型式。 2. L型蓋板采用3003-H14鋁合金型式。

3. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。

4. 依設計要求，產品材料物理性質須符合2.1項之需求。

4 一般型屋頂，內外墻及天花伸縮縫蓋板

1. 蓋板采用3003-H14鋁合金型式。

2. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。

3. 依設計要求，產品材料物理性質須符合2.1項之需求。

5 合成橡膠外墻伸縮縫蓋板

1. 蓋板采用進口SANTOPRENE合成橡膠型式。

2. 縫寬超過200mm設置Φ10圓柱型不銹鋼中軸桿控制桿系統，于變位發生時能迅速有效回復原位。

3. 依設計要求，產品材料物理性質須符合2.1項之需求。

1:20厚1:2水泥砂漿層面，橫向溜槽18mm寬，抹15mm*15mm水泥金剛砂防滑條，突出于坡道表面2mm。中距300mm間距10mm-15mm。

2：素水泥漿一道（內摻建筑膠）

3:20mm厚水泥1:3水泥砂漿層面找平

4：素水泥漿一道（內摻建筑膠）

5:60（或100）厚c15混凝土。

6:300厚粒5-32卵石灌M2.5混合砂漿。寬出層面300 或300厚3:7灰土分兩部分夯實，寬出層面300

7：素土夯實（坡度按工程設計）

施工注意事項

1:施工圖中應注明坡度的平面尺寸及坡道

2：建筑膠品種由設計人定

3：混凝土墊層厚度為60時，實用小型汽車坡道。

4：重型汽車坡道的墊層厚度有設計經計算后確定，或參考國標圖集（重再地面。軌道道等特殊樓地面06J305的做法）

平鋪式安裝：指在澆筑坡道最后一層水泥砂漿是，將坡道防滑條和水泥砂漿混合澆筑進去，安裝間距控制在15cm-20cm直接，注意細節，安裝時應注意坡道防滑條的鋁合金邊框必須保持和地面水平。不能高出或者低出1mm。此類方法的安裝優缺點，安裝速度快，施工簡單，缺點，若長時間使用，損耗厚更換麻煩。

鑲嵌式安裝：鑲嵌式安裝主要是在坡道最后一層水泥面已經澆筑完成，這種安裝方法主要是在坡道上開槽，開槽大按照方法條尺寸計算，通常為18mm*18mm。開槽間距15cm-20cm之間，之后清理槽口垃圾，在槽口內填充適量石英膠，之后放入防滑條并固定。注意細節，安裝時應注意坡道防滑條的鋁合金邊框必須保持和地面水平。不能高出或者低出1mm。此類方法的由缺點：安裝速度慢，但是容易更換。
