變形縫設置要求

根據外界破壞因素的不同，把變形縫分三種，即伸縮縫、沉降縫和防震縫。
（1）伸縮縫：伸縮縫也叫溫度縫，是考慮溫度變化時對建筑物的影響而設置的。氣候的冷熱變化會使建筑材料和構配件產生脹縮變形，太長和太寬的建筑物都會由于這種脹縮而出現墻體開裂甚至破壞。因此，把太長和太寬的建筑物設置伸縮縫分割成若干個區段，保證各段自由脹縮，從而避免墻體的開裂。伸縮縫縫寬20~30mm，內填彈性保溫材料。
（2）沉降縫：沉降縫是考慮房屋有可能會在某些部位出現不均勻沉降而設置的。當建筑物相鄰部分的高差、荷載、結構形式以及地基承載力等有較大差異或建筑物的平面形狀復雜或相連建筑物分期建造時，相鄰部位就有可能出現不均勻沉降，從而導致整個建筑物的開裂、傾斜甚至倒塌。因此，設置沉降縫把建筑物分割成若干個獨立單元，保證每個單元各自沉降，彼此不受制約。沉降縫的寬度一般為30~120mm.
（3）防震縫：防震縫是考慮地震對建筑的破壞而設置的。對于地震設防地區的多層砌體房屋，當房屋的立面高差在6米以上時，或房屋有錯層，且樓板高差較大時，或房屋各部分結構剛度、質量截然不同時，地震中，房屋的相鄰部分有可能相互碰撞而造成破壞，所以，需要設計防震縫把建筑物分割成若干個形體簡單、結構剛度均勻的獨立單元，以避免震害。防震縫的寬度一般為50~100mm。

變形縫的設置原則：

（1）在建筑設計時，應通過調整平面形狀、尺寸、體型等措施；在結構設計時，應通過選擇節點連接方式、配置構造鋼筋、設置剛性層等措施；

（2）在施工方面，應通過分階段施工、設置后澆帶、做好保溫隔熱層等措施，來防止由于溫度變化、不均勻沉降、地震作用等因素所引起的結構或非結構構件的損壞。

（3）當建筑物平面較狹長，或形狀復雜、不對稱，或各部分剛度、高度、重量相差懸殊且上述措施都無法解決時，則設置伸縮縫、沉降縫、防震縫也是必要的。伸縮縫的設置，主要與結構的長度有關�！盎炷烈幏丁睂︿摻罨炷两Y構伸縮縫的最大間距作了規定，鋼筋混凝土結構伸縮縫最大間距。當結構的長度超過規范規定的容許值時，應驗算溫度應力并采取相應的構造措施沉降縫的設置，主要與基礎受到的上部荷載及場地的地質條件有關。當上部荷載差異較大，或地基土的物理力學指標相差較大，則應設沉降縫，沉降縫可利用挑染或擱置預制板、預制梁等辦法做成。

建筑變形縫該如何選擇
1、在變形縫的兩側設雙墻或雙柱 —— 做法較為簡單，但易使縫兩邊的結構基礎產生偏心（用于伸縮縫時因基礎可不斷開，所以可無此問題 ）
2、在變形縫的兩側用水平構件懸臂向變形縫的方向挑出 —— 基礎部分容易脫開距離，設縫較方便，特別適用于沉降縫
3、用一段簡支的水平構件做過渡處理 —— 多用于連接兩個建筑物的架空走道等，但在抗震設防地區需謹慎使用

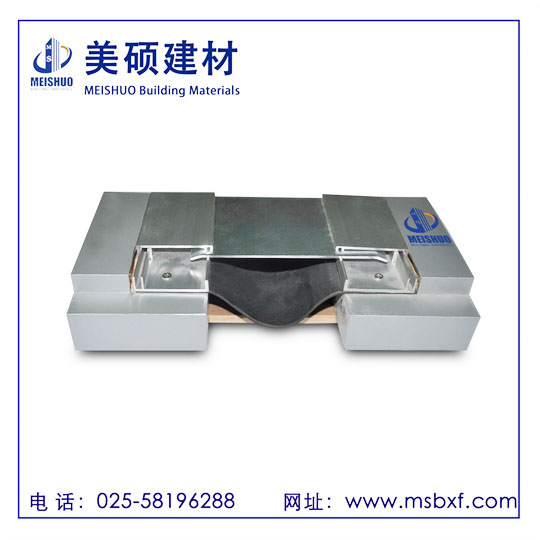

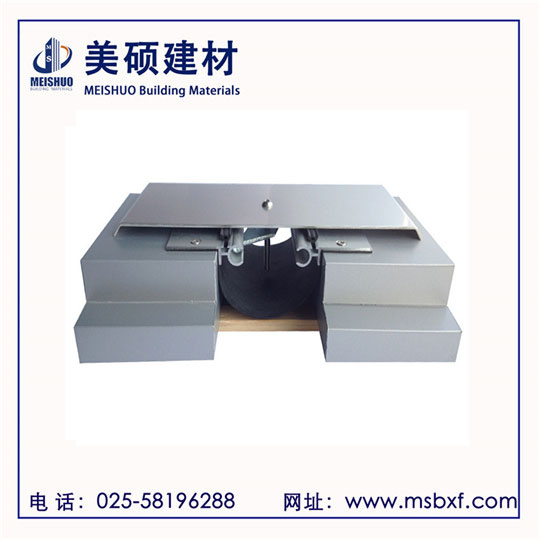

1、所選擇的蓋縫板的形式必須能夠符合所屬變形縫類別的變形需要
2、所選擇的蓋縫板的材料及構造方式必須能夠符合變形縫所在部位的其它功能需要 ，如防水、防火、美觀等
3、在變形縫內部應當用具有自防水功能的柔性材料來塞縫，例如擠塑型聚苯板、瀝青麻絲、橡膠條等，以防止熱橋的產生。
建筑變形縫計算方法：6.2 建筑主體傾斜觀測
6.2.1 建筑主體傾斜觀測應測定建筑頂部觀測點相對于底部固定點或上層相對于下層觀測點的傾斜度、傾斜方向及傾斜速率。剛性建筑的整體傾斜，可通過測量頂面或基礎的差異沉降來間接確定。
6.2.2 主體傾斜觀測點和測站點的布設應符合下列要求：
1 當從建筑外部觀測時，測站點的點位應選在與傾斜方向成正交的方向線上距照準目標
1．5～2．0倍目標高度的固定位置。當利用建筑內部豎向通道觀測時，可將通道底部中心點作為測站點；
2 對于整體傾斜，觀測點及底部固定點應沿著對應測站點的建筑主體豎直線，在頂部和底部上下對應布設；對于分層傾斜，應按分層部位上下對應布設；
3 按前方交會法布設的測站點，基線端點的選設應顧及測距或長度丈量的要求。按方向線水平角法布設的測站點，應設置好定向點。
6.2.3 主體傾斜觀測點位的標志設置應符合下列要求：
1 建筑頂部和墻體上的觀測點標志可采用埋人式照準標志。當有特殊要求時，應專門設計；
2 不便埋設標志的塔形、圓形建筑以及豎直構件，可以照準視線所切同高邊緣確定的位置或用高度角控制的位置作為觀測點位；
3 位于地面的測站點和定向點，可根據不同的觀測要求，使用帶有強制對中裝置的觀測墩或混凝土標石；
4 對于一次性傾斜觀測項目，觀測點標志可采用標記形式或直接利用符合位置與照準要求的建筑特征部位，測站點可采用小標石或臨時性標志。
6.2.4 主體傾斜觀測的精度可根據給定的傾斜量允許值，按本規范第3．0．5條的規定確定。當由基礎傾斜間接確定建筑整體傾斜時，基礎差異沉降的觀測精度應按本規范第3．0．5條的規定確定。
6.2.5 主體傾斜觀測的周期可視傾斜速度每l～3個月觀測一次。當遇基礎附近因大量堆載或卸載、場地降雨長期積水等而導致傾斜速度加快時，應及時增加觀測次數。施工期間的觀測周期，可根據要求按照本規范第5．5．5條的規定確定。傾斜觀測應避開強日照和風荷載影響大的時間段。
6.2.6 當從建筑或構件的外部觀測主體傾斜時，宜選用下列經緯儀觀測法：
1 投點法。觀測時，應在底部觀測點位置安置水平讀數尺等量測設施。在每測站安置經緯儀投影時，應按正倒鏡法測出每對上下觀測點標志間的水平位移分量，再按矢量相加法求得水平位移值(傾斜量)和位移方向(傾斜方向)；
2 測水平角法。對塔形、圓形建筑或構件，每測站的觀測應以定向點作為零方向，測出各觀測點的方向值和至底部中心的距離，計算頂部中心相對底部中心的水平位移分量。對矩形建筑，可在每測站直接觀測頂部觀測點與底部觀測點之間的夾角或上層觀測點與下層觀測點之間的夾角，以所測角值與距離值計算整體的或分層的水平位移分量和位移方向；
3 前方交會法。所選基線應與觀測點組成優秀構形，交會角宜在60°～120°之間。水平位移計算，可采用直接由兩周期觀測方向值之差解算坐標變化量的方向差交會法，亦可
第3 / 4頁
采用按每周期計算觀測點坐標值，再以坐標差計算水平位移的方法。
6.2.7 當利用建筑或構件的頂部與底部之間的豎向通視條件進行主體傾斜觀測時，宜選用下列觀測方法：
1 激光鉛直儀觀測法。應在頂部適當位置安置接收靶，在其垂線下的地面或地板上安置激光鉛直儀或激光經緯儀，按一定周期觀測，在接收靶上直接讀取或量出頂部的水平位移量和位移方向。作業中儀器應嚴格置平、對中，應旋轉180°觀測兩次取其中數。對超高層建筑，當儀器設在樓體內部時，應考慮大氣湍流影響；
2 激光位移計自動記錄法。位移計宜安置在建筑底層或地下室地板上，接收裝置可設在頂層或需要觀測的樓層，激光通道可利用未使用的電梯井或樓梯間隔，測試室宜選在靠近頂部的樓層內。當位移計發射激光時，從測試室的光線示波器上可直接獲取位移圖像及有關參數，并自動記錄成果；
3 正、倒垂線法。垂線宜選用直徑0．6～1．2mm的不銹鋼絲或因瓦絲，并采用無縫鋼管保護。采用正垂線法時，垂線上端可錨固在通道頂部或所需高度處設置的支點上。采用倒垂線法時，垂線下端可固定在錨塊上，上端設浮筒。用來穩定重錘、浮子的油箱中應裝有阻尼液。觀測時，由觀測墩上安置的坐標儀、光學垂線儀、電感式垂線儀等量測設備，按一定周期測出各測點的水平位移量；
4 吊垂球法。應在頂部或所需高度處的觀測點位置上，直接或支出一點懸掛適當重量的垂球，在垂線下的底部固定毫米格網讀數板等讀數設備，直接讀取或量出上部觀測點相對底部觀測點的水平位移量和位移方向。
6.2.8 當利用相對沉降量間接確定建筑整體傾斜時，可選用下列方法：
1 傾斜儀測記法�？刹捎盟苁絻A斜儀、水平擺傾斜儀、氣泡傾斜儀或電子傾斜儀進行觀測。傾斜儀應具有連續讀數、自動記錄和數字傳輸的功能。監測建筑上部層面傾斜時，儀器可安置在建筑頂層或需要觀測的樓層的樓板上。監測基礎傾斜時，儀器可安置在基礎面上，以所測樓層或基礎面的水平傾角變化值反映和分析建筑傾斜的變化程度； 2 測定基礎沉降差法。可按本規范第5．5節有關規定，在基礎上選設觀測點，采用水準測量方法，以所測各周期基礎的沉降差換算求得建筑整體傾斜度及傾斜方向。
6.2.9 當建筑立面上觀測點數量多或傾斜變形量大時，可采用激光掃描或數字近景攝影測量方法，具體技術要求應另行設計。
6.2.10 傾斜觀測應提交下列圖表：
1 傾斜觀測點位布置圖；
2 傾斜觀測成果表；
3 主體傾斜曲線圖。
