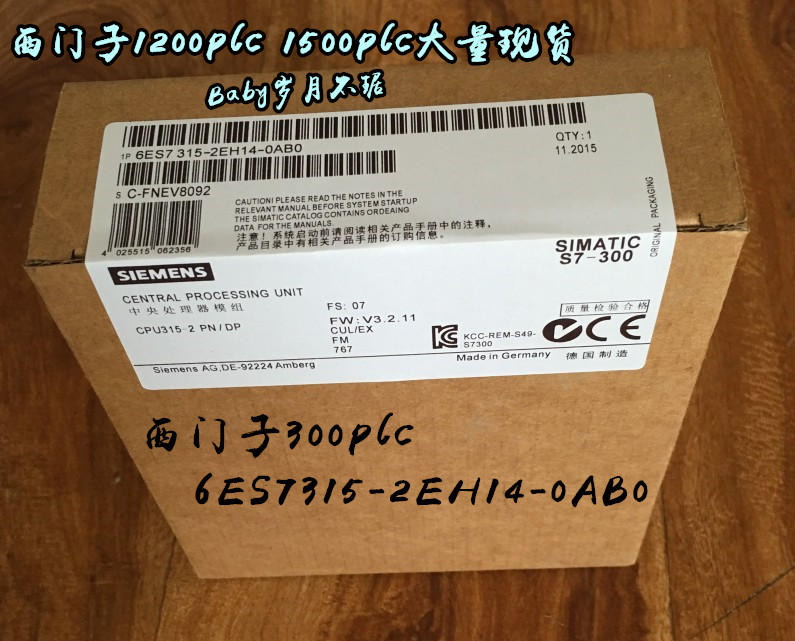

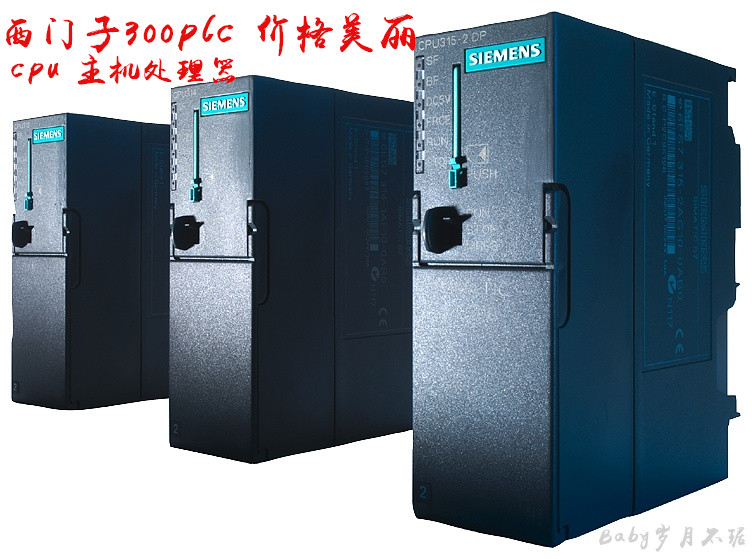

西門子300plc6ES7315-2EH14-0AB0

SIMATIC S7-300 CPU 1516-3 PN/DP, 中央處理器 mit 384 KByte 工作存儲器, 1. SS MPI/DP 12MBit/s, 2. SS以太網 PROFINET, mit 2 Port 交換機, 微型存儲卡

概述

CPU 具有中等規模的程序存儲器和程序框架

對二進制和浮點數運算具有較高的處理能力

在具有集中式和分布式I/O的生產線上作為集中式控制器使用

在PROFINET上實現基于組件的自動化

PROFINET 代理，用于基于部件的自動化（CBA）中的 PROFIBUS DP 智能設備

PROFINET I/O 控制器，用于在PROFINET上運行分布式I/O

用于 2 端口交換機的 PROFINET 接口

組合 MPI/PROFIBUS DP-主/從接口

在PROFIBUS上實現等時模式

CPU 運行需要 SIMATIC 微存儲卡(MMC)

應用

CPU 315-2 PN/DP 具有中等規模程序量.除了分布式I/O結構，它還可用于分布式自動化結構�？稍赟IMATIC S7-300中用作PROFINET IO控制器以及標準PROFIBUS DP主站。CPU 315-2 PN/DP還可用作分布式智能從站(DP從站)。

CPU 315-2 PN/DP為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：

Easy Motion Control 運動控制

使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案

使用 SIMATIC S7-PDIAG 進行擴展過程診斷。

無需其他組件，通過CPU的集成組合就可以實現網絡自動化解決方案。

設計

CPU 315-2 PN/DP 裝配有：

微處理器;

處理器處理每條二進制指令執行時間約為 50 ns，每條浮點數運行指令約為 450ns。

384 KB 主存儲器（相當于大約 128 K 條指令）；

與程序組件執行相關的大容量工作存儲器為用戶程序提供了充分的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。

靈活的擴展；

多達 32 個模塊，（４ 層結構）

MPI/DP 組合接口；

第一個集成的 MPI/DP 接口最多能同時建立 16 個與 S7-300/400的連接或與編程器、PC 和 OP 的連接。 在這些連接中，始終分別為 PG 和 OP 各保留一個連接。

MPI 可以通過“全局數據通訊”與最多32個CPU組建簡單的網絡。

該接口可從MPI接口重新設置為DP接口。

PROFIBUS DP 接口:

DP 接口可用作 DP 主站或 DP 從站運行。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。

以太網接口；

CPU 315-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。

它支持下列協議：

S7通訊用于在SIMATIC控制器間進行數據通訊;

通過 STEP 7 進行編程、啟動和診斷的 PG/OP 通訊;

與HMI和SCADA連接的PG/OP通訊;

在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊；

SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊

功能

口令保護;

用戶程序使用密碼保護，可防止非法訪問。

診斷緩沖;

最后500個故障和中斷事件保存在該緩沖區中，供診斷使用。

免維護的數據后備;

在電源恢復后，CPU 自動保存所有數據（最大128KB），當重新上電后，可繼續保留這些數據。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

MPI多點接口;

定義站地址

啟動；

定義 CPU 的啟動特性

同步循環中斷；

設置 DP 主站系統、過程映像分區編號和延時時間

循環/時鐘存儲器；

指定最大循環時間和負載。設置時鐘存儲器地址

保持性；

設置保持區

時鐘中斷;

設定起始日期、起始時間和間隔周期

看門狗中斷；

周期設定

系統診斷；

定義診斷報警的處理和范圍

時鐘；

設定AS內或MPI上的同步類型

防護等級；

定義程序和數據的訪問權限

通訊；

保留連接源

Web；

CPU 的 Web 服務器設置

PROFIBUS DP 主站/從站接口;

為分布式 I/O 分配用戶地址。

PROFINET 接口；

使用 NTP 處理時間同步參數

顯示功能與信息功能

狀態和故障指示；

發光二極管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。

測試功能；

可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。

信息功能；

通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

編程器/OP 通訊

全局數據通訊

S7 基本通訊

S7 通訊

S5可兼容通訊

路由

數據記錄路由

PROFIBUS DP 主站/從站

通過 TCP/IP、ISO-on-TCP 和 UDP 進行開放式通訊

PROFINET IO 控制器

PROFINET CBA（基于組件的自動化）

Web 服務器
