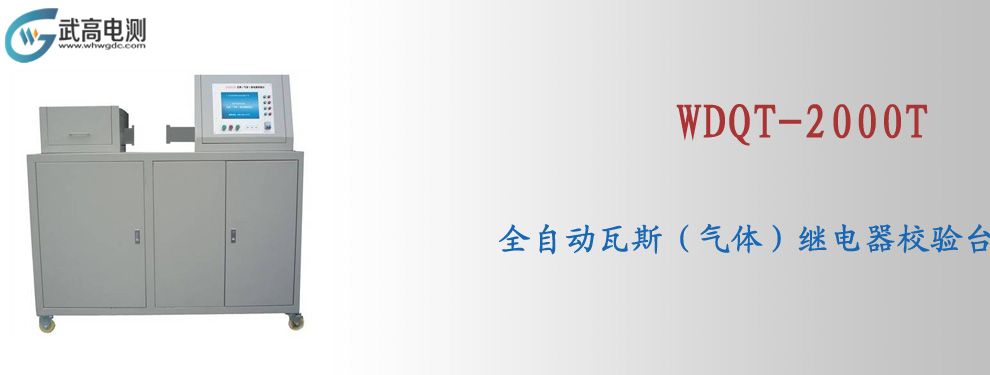

WDQT-2000T全自動瓦斯（氣體）繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。

WDQT-2000T全自動瓦斯（氣體）繼電器校驗臺可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。

WDQT-2000T全自動瓦斯（氣體）繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。

二、武高電測WDQT-2000T全自動瓦斯（氣體）繼電器校驗臺產品特點

1.      本校驗臺內置油汞、油箱變頻器完模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。動作于信號容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性實驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；

2.      采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；

3.      可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打��；

4.      采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：

5.      使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。

三、武高電測WDQT-2000T全自動瓦斯（氣體）繼電器校驗臺技術參數

1.      工作環境溫度：-10℃~+60℃

2.      工作電源：AC220V   50HZ

3.      供電方式：單相電源供電

4.      額定功率：3.7KW

5.      流速檢測范圍：

Φ80:  0~2.2m/s

Φ50:  0~3.2m/s

Φ25:  0~4.2m/s

6.      氣體容積檢測范圍：0~1000ml

7.      密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）

8.      試驗時間：1~80min（可任選）

9.      校驗精度：1.0級（流量計精度0.2級）

10.    顯示方式：12寸彩色液晶顯示器

11.    操作方式：計算機控制，鼠標，鍵盤操作

12.    打印方式：USB打印機全中文報表打印

13.    外形尺寸：1650×850×1780mm（長×寬×高）

14.    凈    重：250KG
