淺談鋼塑復合土工格柵

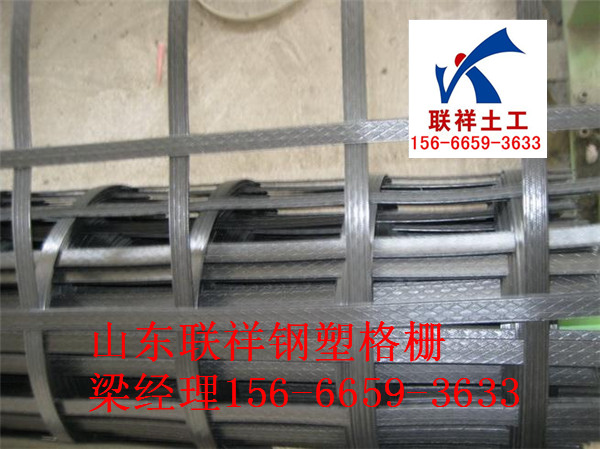

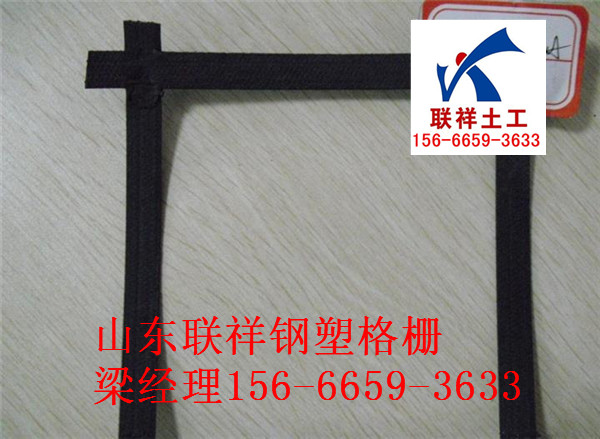

鋼塑復合土工格柵由高強度鋼絲通過高密度聚乙烯包裹成高強度條帶，按平面經緯成直角，

經超聲波焊接成型的土工合成材料，根據工程需要來用不同網孔直徑及鋼絲根數來改變筋帶的拉力大小。

特性：

1、鋼塑復合土工格柵的拉力由經緯編織的高強鋼絲承擔，在低應變能力下產生極高的抗拉模量，縱橫向肋條協同作用，充分發揮

對土體的嵌鎖作用。

2、鋼塑復合土工格柵的縱橫向肋條的鋼絲經緯編織成網，外包裹層一次成型，鋼絲與外包裹層能協調作用，破壞伸長率很低（不大于3%）。鋼塑復合土工格柵的主要受力單元為鋼絲，蠕變量極低。

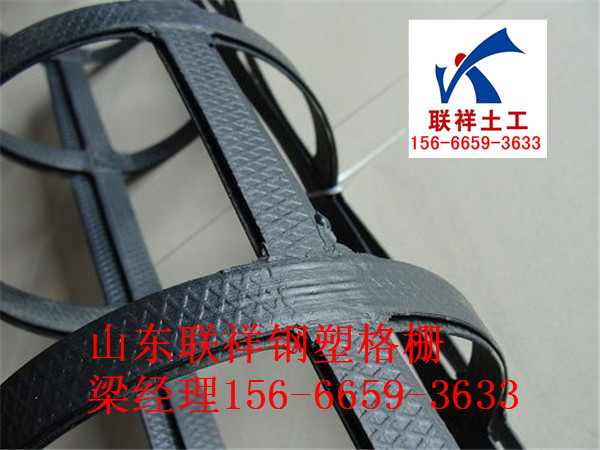

3、通過生產過程中塑料表面的處理，壓制有粗糙的花紋，以增強格柵表面的粗糙程度，提高鋼塑復合土工格柵與土體的摩擦系數。

4、鋼塑復合土工格柵的幅寬可達6m ，實現高效、經濟的加筋效果。

5、鋼塑復合土工格柵采用的高密度聚乙烯可以確保：在常溫下不會受到酸堿及鹽溶液，或油類的侵蝕；不會受到水溶解或微生物的侵害。同時，聚乙烯的高分子性能也足以抵抗紫外線輻射所造成的老化。格柵受力后縱橫肋條協同作用，不會產生結點的拉裂或破損。而實際工程中，在填料的壓實后，因此未受到紫外線光和氧的侵蝕，因此完全可以滿足永久性工程建設的要求。

工程應用：

可用于公路、鐵路、路堤、橋臺、施工便道、碼頭、護岸、防洪堤、水壩、灘涂治理、貨場、渣場、機場、運動場、環保建筑、軟土地基加固、擋墻、護坡和路面抗劣等土木工程。 路源成都土工格柵小編指出它主要有以下幾個特點：

1、強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。

2、能有效的提高加筋承載面的嵌鎖、咬合作用、極大程度的增強地基的承載力、有效的約束土體的側向位移，增強地基穩固性能。

3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

4、更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短

等技術難題。

5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷。@

產品目錄：鋼塑土工格柵 產品完美介紹

鋼塑土工格柵 此產品以高強鋼絲（或其它纖維），經特殊處理，與聚乙烯（PE ），并添加其它助劑，通過擠出使之成為復合型高強抗拉條帶，且表面有粗糙壓紋，則為高強加筋土工帶。由此單帶，經縱、橫按一定間距編織或夾合排列，采用特殊強化粘接的熔焊技術焊接其交接點而成型，則為加筋土工格柵。

產品技術特點： 1、強度高、變形��； 2、蠕變小; 3、耐腐蝕、壽命長；鋼塑土工格柵以塑料材料為保護層，再輔以各種助劑使其具有抗老化、氧化性能，可耐酸、堿、鹽等惡劣環境的腐蝕。因此，鋼塑土工格柵可以滿足各類永久性工程100年以上的使用需求，且性能優，尺寸穩定性好。 4、施工方便快捷、周期短、成本低；鋼塑土工格柵鋪設、搭接、定位容易、平整，避免了重疊交叉，可有效地縮短工程周期，節約工程造價的10%-50%. 工程應用領域: 公路、鐵路、橋臺、引道、碼頭、護岸、水壩、渣場等的軟土地基地加固、擋

土工格柵施工方法及工藝

土工格柵施工要點

1、施工場地：要求壓實平整、呈水平狀、清除尖刺突起物。

2、格柵鋪設：在平整壓實的場地上，安裝鋪設的格柵其主要受力方向（縱向）應垂直于路堤軸線方向，鋪設要平整，無皺折，盡量張緊。用插釘及土石壓重固定，鋪設的格柵主要受力方向最好是通長無接頭，幅與幅之間的連接可以人工綁扎搭接，搭接寬度不小于10cm 。如設置的格柵在兩層以上，層與層之間應錯縫。大面積鋪設后，要整體調整其平直度。當填蓋一層土后，未碾壓前，應再次用人工或機具張緊格柵，力度要均勻，使格柵在土中為繃直受力狀態。

3、填料的選擇：填料應按設計要求選取。實踐證明，除凍結土、沼澤土、生活垃圾、白堊土、硅藻土外均可用做填料。但礫類土和砂類土力學性能穩定，受含水量影響很小，宜優先選用。填料粒徑不得大于15cm ，并注意控制填料級配，以保證壓實重量。

4、填料的攤鋪和壓實：當格柵鋪設定位后，應及時填土覆蓋，裸露時間不得超48小時，亦可采取邊鋪設邊回填的流水作業法。先在兩端攤鋪填料，將格柵固定，再向中部推進。碾壓的順序是先兩側后中間。碾壓時壓輪不能直接與筋材接觸，未壓實的加筋體一般不允許車輛在上面行駛，以免筋材錯位。分層壓實度為20-30cm 。壓實度必須達到設計要求，這也是加筋土工程的成敗關鍵。

5、防排水措施：在加筋土工程中，一定要作好墻體內外的排水處理；要做好護腳，防沖刷；在土體內要設置濾、排水措施，必要時，應設置土工布、透水管（或盲溝）。采取疏導的方式排水，不能堵塞，否則產生隱患。 土工格柵施工工藝

（1）首先精確放出路基邊坡線，為了保證路基寬度，每側各加寬0.5m ，把晾曬好的基底土進行整平后用25T 振動壓路機靜壓兩遍，再用50T 震壓四遍，不平整的地方人工配合整平。

（2）鋪墊0.3m 厚的中（粗）砂，人工配合機械整平后，25T 的振動壓路機靜壓兩遍。

（3）鋪設土工格柵，土工格柵鋪設時底面應平整、密實，一般應平鋪，拉直、不得重疊，不得卷曲、扭結，相鄰的兩幅土工格柵需搭接0.2m ，并沿路基橫向對土工格柵搭接部分每隔1米用8號鐵絲進行穿插連接，并在鋪設的格柵上，每隔1.5-2m 用U 型釘固定于地面。

（4）第一層土工格柵鋪好后，開始填設第二層0.2m 厚的中（粗）砂，其方法：汽車運砂到工地卸于路基一側，而后用推土機向前趕推，先把路基兩側2米范圍內填筑0.1m 后，把第一層土工格柵折翻上來再填上0.1米的中（粗）砂，禁止兩側向中間填筑和推進，禁止各種機械在沒有填筑中（粗）砂的土工格柵上通行作業，這樣能保證土工格柵平整，不起鼓，不起皺，待第二層中（粗）砂平整后，要進行水平測量，防止填筑厚度不均勻，待抄平無誤后用25T 振動壓路機靜壓兩遍。

（5）第二層土工格柵施工方法同第一層方法一樣，最后再填筑0.3m 的中（粗）砂，填筑方法同第一層一樣，用25T 壓路機靜壓兩遍后，這樣路基基底加固就處理完畢。

（6）在第三層中（粗）砂碾壓好后，沿線路縱向在邊坡兩側各鋪設土工格柵兩幅，搭接0.16m ，并用同樣方法連接好，然后開始土方施工作業，鋪設土工格柵進行邊坡防護，必須每層測量出鋪設的邊線，每側要保證邊坡整修后土工格柵埋于邊坡內0.10m 。

（7）邊坡土工格柵每填筑兩層土，即厚度0.8m 時就需兩側同時鋪設一層土工格柵，然后以此類推，直至鋪到路肩表面土下。

（8）路基填筑好后，及時進行邊坡整修，并進行坡腳的干砌片石防護，對該段路基除每側加寬0.3m 外，并預留1.5%的沉落量。

土工格柵施工注意事項

土工格柵的鋪筑面應較為平整，鋪筑層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪筑層劃出白線或掛線，即可開始鋪筑，然后用鐵釘固定格柵的端部（每米寬用釘8根，均勻距離固定），固定好格柵端部后，用鋪筑機將格柵緩緩

向前拉鋪，每鋪10米長進行人工拉緊和調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前，鋪完一卷后用6T-10T 的壓路機從起始點開始向前進方向碾壓一遍即可，（如鋪筑在中面層上和找平層上，用鋼輥壓路機為宜；如格柵直接鋪在混凝土路面上，用膠輥壓路機為宜，）接鋪：以卷長為單位作為鋪設的段長，在應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪筑質量，然后接著鋪筑下一段，下一段鋪筑時，格柵與格柵可以用10-15CM 的搭接長度，并用鐵釘或木楔固定后繼續向前進方向鋪第二段，依次類推，操作要求同前。

土工格柵施工工藝流程

檢測、清理下承層→人工鋪設土工格柵→搭接、綁扎、固定→攤鋪上層路基土→碾壓→檢測，土工格柵在平整的下承層上按設計要求的寬度鋪設，其上下層填料無刺壞土工格柵的雜物，鋪設土工格柵時，將強度高的方向垂直于路堤軸線方向布置，土工格柵橫向鋪設，鋪設時繃緊，拉挺，避免折皺、扭曲或坑洼，土工格柵沿縱向拼接采用搭接法，搭接寬度不小于20cm 。鋪好土工格柵后，人工鋪設上層填料，及時完成碾壓，避免長期暴曬，然后采用機械運料、整平、碾壓，機械攤鋪、碾壓從兩邊向中間推進，碾壓自兩邊向中間進行，其壓實度保持達到規范要求。杜絕一切施工車輛和施工機械行駛或停放在已鋪好的土工格柵上，施工中隨時檢查土工格柵的質量，發現有折損、刺破、撕裂等損壞時，視程度修補或更換。
