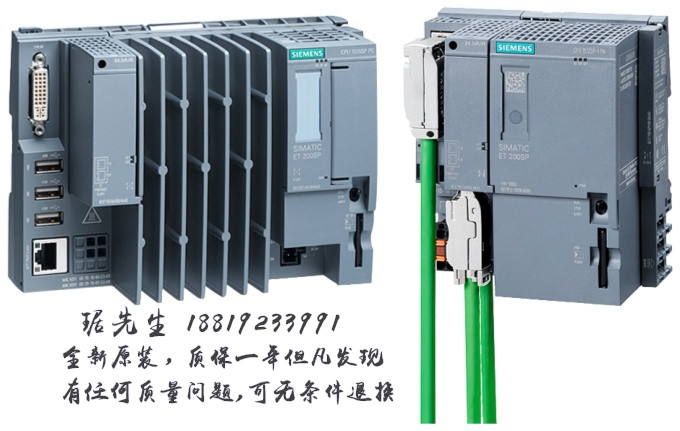

西門子6ES7677-2AA41-0FL0(帶有512點授權)

6ES7677-2AA41-0FL0 CPU 1515SP PC,4 GB RAM,16 GB CFAST； 預裝64WINDOWSEMBEDDED STANDARD 7P，預裝CPU1505S V1.7軟件控制器和WINCC ADVANCED RUNTIME(帶有512點權)

概述

多功能一體的“交鑰匙”解決方案，預裝 SIMATIC S7-1500 Software Controller 或故障安全型軟控制器，也可預裝 WinCC Runtime Advanced

通過故障安全型，可以在故障安全環境中控制機械設備或裝置。這樣就能滿足需要 IEC 61508 第 2 版的 SIL3（安全完整性等級）安全等級或 ISO 13849 的 PL e（性能級別）的應用要求。

通過 ET 200SP 模塊進行集中式擴展（站的最大寬度為 1 m，或者最多 64 個模塊）

SIMATIC 虛擬機監控程序：

用于將 Windows 系統與控制功能分離

通過雙核處理器來最佳利用虛擬機監控程序

可交換閃存盤（CFast 卡）用于存儲操作系統、運行系統和項目數據

集成 DVI-I 圖形接口；3x USB 2.0 接口

2 個 PROFINET 接口：X1通過 PN-IO 總線適配器來連接（RJ45 或 FC），帶有 2 個端口；X2：千兆以太網接口 (RJ45)

PROFINET IRT

開放式以太網通信（TCP/IP、UDP、Iso-on-TCP）

Web 服務器功能可用于顯示信息、狀態、診斷以及用戶定義的 Web 頁面

可將 CM DP 作為 DP 主站進行 PROFIBUS DP 通信

組態控制（選項處理）

提高了專有技術和復制保護程度；具有 Security Integrated 功能

集成式系統診斷

集成運動控制功能用于控制速度控制軸和定位軸，支持外部編碼器

跟蹤功能

尤其適用于數量量很大且與用戶特定相關的開放式應用程序

集成控制功能并用 C/C++ 語言實現應用程序（使用 SIMATIC ODK-1500S 開放式開發工具包）

應用

ET 200SP 開放式控制器 CPU 1515SP PC (F) 是一種堅固耐用的緊湊型系統，它將 ET 200SP 控制器的功能與基于 PC 的平臺組合在一起。也就是說：該 CPU 提供了 ET 200SP 系統、S7-1500 控制器系列以及 TIA 環境的完整功能。該控制器可用于控制特殊及系列機器設備，或用于控制分布式配置中的設備。使用故障安全 SIMATIC S7-1500 軟控制器，可在同一個控制器上處理標準程序和安全程序。故障安全和標準用戶程序的生成是在 TIA Portal 中使用相同的編輯器完成的。借助于這種集成，故障安全應用具有了 SIMATIC 的系統優點和全面功能。該控制器尤其適用于數量較高的機器設備，例如，可用于攝像頭檢查以及圖像傳輸或打印機連接的質量保證。CPU 1515SP PC (F) 尤其顯示出自身的優點，特別是當需要使用編程語言 C 或 C ++ 集成特殊的自動化功能時，需要 Windows 軟件與軟件控制器的緊密連接時，或者大量數據必須 存儲。

預裝有 WinCC Runtime Advanced 的 CPU 1515SP PC (F) + HMI 提供了額外 HMI 功能�？梢栽谝慌_設備上集成控制和可視化功能。

設計

與其它 ET 200SP CPU 一樣，CPU 1515SP PC 可直接卡裝到 DIN 導軌上。ET 200SP I/O 模塊可以直接集中插入，并通過集成的背板總線進行通信�？梢越⑵� PN IO 和 S7 通信，并通過 ET 200SP 系統的 PROFINET 適配器來連接分布式 I/O。這樣，只需付出很小的努力，就可將系統集成到現有自動化環境中。

PROFIBUS CM DP 模塊向 CPU 1515SP PC 增加了 PROFIBUS 通信功能。

提供了以下接口：

1 x 千兆以太網接口

1 x PN IO 接口（通過 ET 200SP 總線適配器進行連接），帶 2 個端口

3 x USB 2.0（前面），例如，用于連接鍵盤和 USB 閃存盤

1 x DVI-I，例如，用于連接 SIMATIC 平板顯示器和多點觸控設備

該 CPU 還具有以下部件：

模式開關

可更換的大容量存儲器 CFast（具有安全密封件）

用于插入 SD/MMC 卡的附加存儲器

狀態 LED 燈

24 V DC 電源接口

針對不同要求需求，可提供不同的成套和預組態設備類型：

Windows Embedded Standard 7 E（32 位）型號，帶 8 GB CFast 卡

CPU 1515SP PC (4 GB RAM)

CPU 1515SP PC F (4 GB RAM)

Windows Embedded Standard 7 P（64 位）（多點觸控）型號，帶 16 GB CFast 卡

CPU 1515SP PC (4 GB RAM)

CPU 1515SP PC F (4 GB RAM)

CPU 1515SP PC + HMI（4 GB RAM；包括 WinCC Runtime Advanced V13 SP1，帶 128/512/2048 個 Powertag）

CPU 1515SP PC F + HMI（4 GB RAM；包括 WinCC Runtime Advanced V13 SP1，帶 128/512/2048 個 Powertag）

功能

使用 TIA Portal 中的工程組態工具 STEP7（以及 WinCC Advanced HMI 選項）進行組態和編程：

根據標準 IEC 61131-3 進行編程

支持的編程語言：

SCL (IL)、LAD、FBD、STL、GRAPH7 (SFC)

基于可視化技術的創新實時系統：

通過集成 S7-1500 軟件控制器的實時系統，可實現 Windows 的并行、獨立運行：

極高的實時及確定特性

支持在控制器運行期間重啟 Windows

通過多個優先級控制的執行層次實現高速程序執行（循環、時間控制、通過 ROFINET 或 PROFIBUS 實現等式同步、通過過程和診斷報警實現事件驅動）

保持性數據的保存：

即使電源出現故障，CPU 1515SP PC 也確保工廠數據的安全：

電壓下降時可將保持性數據保存在 CPU 的 NVRAM

可在 CPU CFast 卡上存儲保持性數據（需要 UPS）

通信：

通過 ET 200SP 總線適配器進行 PROFINET IO 通信；通過 ET 200SP CM DP 進行 PROFIBUS 通信：

PROFINET IO RT/IRT、等時同步模式、IO 控制器、I 設備、介質冗余、PROFIenergy、PROFIBUS DP 主站

通過 CPU 的 Windows 接口（千兆以太網）與 Windows 應用程序或外部設備進行 SIMATIC 和開放式用戶通信

通過組態控制（選項處理）實現靈活的集中組態

組態控制器并操作不同于該組態的設備（選件）

集成 Web 服務器

S7 1500 自動化系統的所有 CPU 都支持通過 Web 服務器來掃描 CPU。CPU Web 服務器提供以下診斷選項：

通過 LED 指示燈顯示 CPU 狀況和當前運行狀態

讀出診斷緩沖區條目

查詢模塊狀態

查詢當前消息

有關拓撲/PROFINET 設備狀態的信息

通過 CPU 的裝載存儲器傳送和管理用戶數據

通過用戶可編程的 Web 頁面支持特定設備功能的檢修與調試

跟蹤功能

S7 1500 自動化系統的所有 CPU 都支持跟蹤功能。該功能可以記錄每個周期的模擬量和數字量變量并通過 STEP 7 以曲線形式加以顯示。這對于運動控制或閉環控制應用十分有用

集成工藝功能：

S7-1500 運動控制 PLCopen 塊用于通過 PROFINET IO IRT 接口來編程運動功能。該功能支持速度控制軸、定位軸和外部編碼器。

集成閉環控制功能

通用 PID 或 3 步控制器，具有集成優化功能集成溫度控制器

集成系統診斷

可通過連接的顯示器、HMI 設備、Web 服務器或軟件控制器的操作面板來顯示系統診斷。通過這種方式也可顯示變頻器消息。當 CPU 處于 STOP 模式時，也可進行系統診斷。若配置了新硬件組件，則自動更新診斷信息。

集成安全功能：

專有技術保護：

可以針對未授權的訪問和修改，通過密碼可靠保護算法和程序塊。

訪問保護：

擴展訪問保護功能針對未授權的組態更改提供全面保護。各種授權級別可用于向不同的用戶組分配不同的權限。

完整性保護：

系統可針對未授權的操縱為傳輸到 CPU 的數據提供保護。CPU 可安全檢測到組態數據的改動或第三方傳輸。
