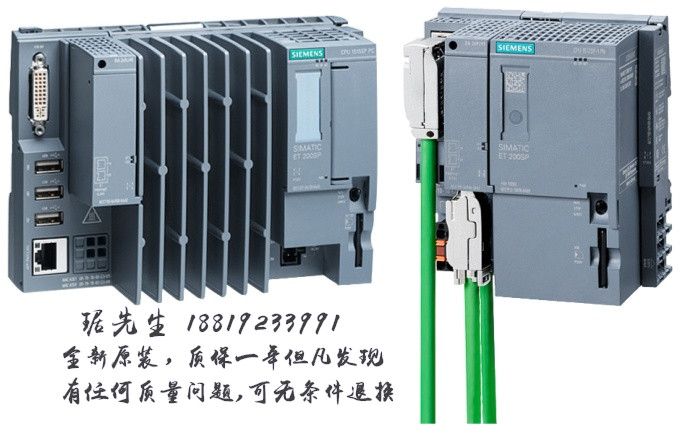

SIMATIC ET 200SP Open 控制器,CPU 1515SP PC. 4 GB RAM, 30GB CFAST mit WES 7 E 32 位 預安裝, mit S7-1500 軟件控制器 CPU 1505SP 預安裝, 接口： 1x 插槽 CFAST,1x 插槽 SD/MMC, 1x 連接 用于 ET 200SP Bus- ADAPTER PROFINET, 1x 10/100/1000 MBit/s 以太網, 3x USB, 1x DVI-I 顯卡連接, 文檔 auf DVD, 恢復 DVD
|
|
一般信息
|
|
產品類型標志
|
CPU 1515SP PC
|
|
硬件功能狀態
|
FS06
|
|
固件版本
|
V2.1
|
|
附帶程序包的
|
|
● STEP 7 TIA 端口，可組態 / 已集成，自版本
|
14 版 SP1
|
|
配置控制
|
|
通過數據組
|
是
|
|
PC 配置
|
|
處理器
|
雙核 1 GHz，AMD G 系列 APU T40E
|
|
主存儲器
|
4 GB RAM
|
|
閃存盤
|
30 GB
|
|
操作系統
|
Windows Embedded Standard 7 E 32 位
|
|
安裝的軟件
|
|
● 可視化
|
否
|
|
● 控制
|
S7-1500 軟件控制器 CPU 1505SP V2.1
|
|
操作元件
|
|
運行模式開關
|
1
|
|
電源電壓
|
|
電源的電壓類型
|
24 V DC
|
|
允許范圍，下限 (DC)
|
19.2 V
|
|
允許范圍，上限 (DC)
|
28.8 V
|
|
反極性保護
|
是
|
|
電源和電壓斷路跨接
|
|
● 停電/斷電跨接時間
|
5 ms
|
|
輸入電流
|
|
耗用電流（額定值）
|
1.5 A; 處理器滿負載，包括 ET 200SP 模塊并使用 USB
|
|
耗用電流（空載），典型值
|
0.6 A
|
|
接通電流，最大值
|
4.7 A; 額定值
|
|
功率
|
|
消耗的有效功率，最大值
|
36 W; 包括 ET 200SP 模塊并使用 USB
|
|
背板總線上的饋電功率
|
8.75 W
|
|
功率損失
|
|
功率損失，典型值
|
15 W; 無 ET 200SP 模塊，未使用 USB
|
|
存儲器
|
|
存儲器類型
|
DDR3-SDRAM
|
|
CFast 存儲卡
|
是; 30 GB 閃存
|
|
需要 SIMATIC 存儲卡
|
否
|
|
工作存儲器
|
|
● 集成（用于程序）
|
1 Mbyte
|
|
● 集成（用于數據）
|
5 Mbyte
|
|
● 集成（用于 CPU Runtime 的 CPU 功能庫）
|
10 Mbyte
|
|
裝載存儲器
|
|
● 內置（在 PC 的大容量存儲器中）
|
320 Mbyte
|
|
緩沖
|
|
● 帶不間斷電源
|
是; 所有被聲明為剩余的存儲區域
|
|
● 帶非易失性存儲器
|
是
|
|
CPU-處理時間
|
|
對于位運算，典型值
|
10 ns
|
|
對于字運算，典型值
|
12 ns
|
|
對于定點運算，典型值
|
16 ns
|
|
對于浮點運算，典型值
|
64 ns
|
|
CPU-組件
|
|
元素數量（總數）
|
6 000; 元素不僅可以是數據塊、功能塊和功能等模塊，還可以是用戶自定義數據類型、全局性常量等
|
|
DB
|
|
● 數量，最大值
|
5 999; 數字條：1 至 65535
|
|
● 容量，最大值
|
5 Mbyte
|
|
FB
|
|
● 數量，最大值
|
5 998; 數字條：1 至 65535
|
|
● 容量，最大值
|
512 kbyte
|
|
FC
|
|
● 數量，最大值
|
5 999; 數字條：1 至 65535
|
|
● 容量，最大值
|
512 kbyte
|
|
OB
|
|
● 容量，最大值
|
1 048 kbyte
|
|
● 可用循環 OB 數量
|
100
|
|
● 時間報警 OB 數量
|
20
|
|
● 延遲報警 OB 數量
|
20
|
|
● 喚醒警告 OB 數量
|
20
|
|
● 過程報警 OB 數量
|
50
|
|
● DPV1 報警 OB 的數量
|
3
|
|
● 等時模式 Ob 數量
|
1
|
|
● 技術同步警告 OB 數量
|
2
|
|
● 啟動 OB 數量
|
100
|
|
● 異步錯誤 OB 數量
|
4
|
|
● 同步錯誤 OB 數量
|
2
|
|
● 診斷報警 OB 的數量
|
1
|
|
嵌套深度
|
|
● 每個優先等級
|
24
|
|
計數器、定時器及其剩磁
|
|
S7 計數器
|
|
● 數量
|
2 048
|
|
剩磁
|
|
— 可調整
|
是
|
|
IEC 計數器
|
|
● 數量
|
任意（僅由系統內存進行限制）
|
|
剩磁
|
|
— 可調整
|
是
|
|
S7 時間
|
|
● 數量
|
2 048
|
|
剩磁
|
|
— 可調整
|
是
|
|
IEC 計時器
|
|
● 數量
|
任意（僅由系統內存進行限制）
|
|
剩磁
|
|
— 可調整
|
是
|
|
數據范圍及其剩磁
|
|
保留的數據范圍（包括時間、計數器、標記），最大值
|
410 kbyte; 存儲在 NVRAM 中；存儲在主存儲器中，5 242 020 字節
|
|
標記
|
|
● 數量，最大值
|
16 kbyte
|
|
● 定時標記數量
|
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
|
|
數據組件
|
|
● 可調整剩磁
|
是
|
|
● 預設剩磁
|
否
|
|
本地數據
|
|
● 每個優先等級，最大值
|
64 kbyte; 每個塊最大 16 KB
|
|
地址范圍
|
|
IO 模塊數量
|
8 192
|
|
外設地址范圍
|
|
● 輸入端
|
32 kbyte; 所有輸入端位于過程映像內
|
|
● 輸出端
|
32 kbyte; 所有輸出端位于過程映像內
|
|
其中所屬的 PC 接口
|
|
— 輸入端（容量）
|
8 kbyte
|
|
— 輸出端（容量）
|
8 kbyte
|
|
分量過程映像
|
|
● 分量過程映像數量，最大值
|
32
|
|
硬件擴展
|
|
集成電源
|
是
|
|
分布式 IO 系統數量
|
20
|
|
DP 主站數量
|
|
● 關于 CM
|
1
|
|
組件載體
|
|
● 每個組件載體的組件，最大值
|
64; CPU 1515SP 個人計算機 + 64 個模塊 + 服務模塊
|
|
● 行數，最大值
|
1
|
|
PtP CM
|
|
● PtP CM 數量
|
僅通過可用的插槽限制可連接的 PtP CM 數量
|
|
時間
|
|
時鐘
|
|
● 類型
|
硬件時鐘
|
|
● 硬件時鐘（實時時鐘）
|
是; 分辨率： 1s
|
|
● 緩沖持續時間
|
6 wk; 當環境溫度為 40°C 時，典型值
|
|
● 每日偏差，最大值
|
10 s; 典型值：2 s
|
|
時間同步
|
|
● 提供支持
|
是
|
|
● 在 DP 上，主站
|
否
|
|
● 在以太網上通過 NTP
|
是
|
|
● 與 Windows 時鐘，從站
|
是
|
|
接口
|
|
工業以太網接口數量
|
2
|
|
PROFINET 接口數量
|
1
|
|
PROFIBUS 接口數量
|
1
|
|
RS 485 接口數量
|
1; 通過 CM DP 模塊
|
|
USB 接口數量
|
3; 正面 3x USB 2.0，各 500 mA – 2x 500 mA 和 1x 100 mA 可同時存在
|
|
SD 卡插槽數量
|
1
|
|
視頻接口
|
|
● 圖形界面
|
1 個 DVI-I
|
|
1. 接口
|
|
接口類型
|
PROFINET
|
|
傳輸速率的自動計算
|
是
|
|
自動協商
|
是
|
|
自動交叉
|
是
|
|
物理接口
|
|
● 端口數量
|
2
|
|
● 集成開關
|
是
|
|
● RJ 45（以太網）
|
是; 通過 BA 2x RJ45 BusAdapter
|
|
— 傳輸速率，最大值
|
100 Mbit/s
|
|
— 工業以太網狀態 LED
|
是
|
|
● BusAdapter (PROFINET)
|
是; 可以使用的BusAdapter： BA 2x RJ45、BA 2x FC
|
|
功能性
|
|
● 通過此接口的連接數量
|
88
|
|
● PROFINET IO 控制器
|
是
|
|
● PROFINET IO 設備
|
是
|
|
● SIMATIC 通訊
|
是
|
|
● 開放式 IE 通訊
|
是
|
|
● 網絡服務器
|
是
|
|
PROFINET IO 控制器
|
|
服務
|
|
— 等時模式
|
是
|
|
— 最短時鐘脈沖
|
500 μs
|
|
— IRT
|
是
|
|
— MRP
|
是
|
|
— MRPD
|
是
|
|
— 按優先級啟動
|
是; 最多 32 個 PROFINET 設備
|
|
— 可連接的 IO 設備數量，最大值
|
128
|
|
— 其中 IO 設備具備同步實時功能 (IRT)，最大值
|
64
|
|
— 線路上的，最大值
|
64
|
|
— 用于 RT 的可連接 IO 設備數量，最大值
|
128
|
|
— 線路上的，最大值
|
128
|
|
— 可同時激活/取消的 IO 設備數量，最大值
|
8
|
|
— 運行中更換的 IO 設備 (Partner-Ports)，支持
|
是
|
|
— 每臺工具的 IO 設備數量，最大值
|
8
|
|
— 更新時間
|
更新時間最小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
|
|
更新時間，IRT 時
|
|
— 發射脈沖為 500 μs 時
|
500 μs 至 8 ms
|
|
— 發射脈沖為 1 ms 時
|
1 ms 至 16 ms
|
|
— 發射脈沖為 2 ms 時
|
2 ms 至 32 ms
|
|
— 發射脈沖為 4 ms 時
|
4 ms 至 64 ms
|
|
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下
|
更新時間 = 設置的“奇數”發射脈沖（125 μs 的任意倍數：375 μs、625 μs ... 3 875 μs）
|
|
更新時間，RT 時
|
|
— 發射脈沖為 500 μs 時
|
500 μs 至 256 ms
|
|
— 發射脈沖為 1 ms 時
|
1 ms 至 512 ms
|
|
— 發射脈沖為 2 ms 時
|
2 ms 至 512 ms
|
|
— 發射脈沖為 4 ms 時
|
4 ms 至 512 ms
|
|
PROFINET IO 設備
|
|
服務
|
|
— 等時模式
|
否
|
|
— IRT
|
是
|
|
— MRP
|
是
|
|
— MRPD
|
是
|
|
— 按優先級啟動
|
是
|
|
— 共享設備
|
是
|
|
— 共享設備中的 IO 控制器的最大數量
|
4
|
|
2. 接口
|
|
接口類型
|
集成以太網接口
|
|
傳輸速率的自動計算
|
是
|
|
自動協商
|
是
|
|
自動交叉
|
是
|
|
物理接口
|
|
● 端口數量
|
1
|
|
● RJ 45（以太網）
|
是; 集成
|
|
— 傳輸速率，最大值
|
1 000 Mbit/s
|
|
— 工業以太網狀態 LED
|
否
|
|
3. 接口
|
|
接口類型
|
帶有 CM DP 的PROFIBUS
|
|
物理接口
|
|
● RS 485
|
是
|
|
功能性
|
|
● 通過此接口的連接數量
|
44
|
|
● PROFIBUS DP 主站
|
是
|
|
● PROFIBUS DP 從站
|
是
|
|
● SIMATIC 通訊
|
是
|
|
DP 主站
|
|
服務
|
|
— 等距離
|
否
|
|
— 等時模式
|
否
|
|
— 可連接 DP 從站的數量，最大值
|
125
|
|
DP 從站
|
|
服務
|
|
— 等距離
|
否
|
|
— 等時模式
|
否
|
|
物理接口
|
|
RS 485
|
|
● 傳輸速率，最大值
|
12 Mbit/s
|
|
協議
|
|
連接數量
|
|
● 連接數量，最大值
|
88
|
|
● 為 ES/HMI/Web 預留的連接數量
|
10
|
|
● S7 路徑連接數量
|
16
|
|
SIMATIC 通訊
|
|
● PG/OP 通訊
|
是
|
|
● S7 路由
|
是
|
|
● S7 通訊，作為服務器
|
是
|
|
● S7 通訊，作為客戶機
|
是
|
|
● 每個任務的有效數據，最大值
|
64 kbyte
|
|
開放式 IE 通訊
|
|
● TCP/IP
|
是
|
|
— 數據長度，最大值
|
64 kbyte
|
|
● ISO-on-TCP (RFC1006)
|
是
|
|
— 數據長度，最大值
|
64 kbyte
|
|
● UDP
|
是
|
|
— 數據長度，最大值
|
1 472 kbyte
|
|
● SNMP
|
是
|
|
● DCP
|
是
|
|
● LLDP
|
是
|
|
網絡服務器
|
|
● HTTP
|
是; 通過 Windows 和 PROFINET 接口
|
|
● HTTPS
|
是; 只通過 PROFINET 接口
|
|
OPC UA
|
|
● OPC UA 服務器
|
數據訪問（讀、寫、訂閱），需要運行許可證
|
|
— 應用程序驗證
|
可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256
|
|
— 安全策略
|
可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256
|
|
— 用戶驗證
|
”匿名“或通過用戶名與密碼驗證
|
|
其他協議
|
|
● MODBUS
|
是; MODBUS TCP
|
|
氣液冗余
|
|
● 線路中斷時的切換時間，類型
|
200 ms
|
|
● 環路中的用戶數量，最大值
|
50
|
|
S7 消息功能
|
|
消息功能的可注冊站點數量，最大值
|
32
|
|
程序消息
|
是
|
|
可配置程序消息的數量
|
10 000
|
|
同時間活動的信息數量，最大值
|
|
|
● 程序消息數量
|
1 000
|
|
● 系統診斷消息數量
|
200
|
|
● 運動技術對象的消息數量
|
160
|
|
調試功能測試
|
|
共同調試（工程組）
|
是; 最多允許同時在線訪問 8 個工程組態系統
|
|
組件狀態
|
是; 最多同時 8 個
|
|
各個步驟
|
否
|
|
狀態/控制
|
|
● 變量狀態/控制
|
是
|
|
● 變量
|
輸入、輸出、標記、DB、計時器、計數器
|
|
● 變量數量，最大值
|
|
|
— 其中的變量狀態，最大值
|
200
|
|
— 其中的變量控制，最大值
|
200
|
|
強制
|
|
● 強制
|
是
|
|
● 強制，變量
|
輸入、輸出
|
|
● 變量數量，最大值
|
200
|
|
診斷緩沖器
|
|
● 存在
|
是
|
|
● 條目數量，最大值
|
1 000
|
|
— 其中的停電保險
|
300
|
|
Trace
|
|
● 可組態 Trace 的數量
|
4
|
|
● 每個 Trace 的最大存儲容量
|
512 kbyte
|
|
報警/診斷/狀態信息
|
|
診斷顯示 LED
|
|
● RUN/STOP LED
|
是
|
|
● ERROR LED
|
是
|
|
● MAINT LED
|
是
|
|
支持的工藝對象
|
|
運動控制
|
是
|
|
● 針對技術對象可用的運動控制資源數量（除凸輪盤外）
|
2 400
|
|
● 必需的運動控制資源
|
|
|
— 每個轉速軸
|
40; 每個軸
|
|
— 每個定位軸
|
80; 每個軸
|
|
— 每個同步軸
|
160; 每個軸
|
|
— 每個外部編碼器
|
80; 每個外部編碼器
|
|
— 每個凸輪
|
20; 每個凸輪
|
|
— 每個凸輪軌跡
|
160; 每個凸輪軌跡
|
|
— 每個探針
|
40; 每個測頭
|
|
● 定位軸
|
|
|
— 當運動控制周期為 4ms（典型值）時定位軸的數量
|
5
|
|
— 當運動控制周期為 8ms（典型值）時定位軸的數量
|
12
|
|
調節器
|
|
|
● PID_Compact
|
是; 集成優化的通用 PID 控制器
|
|
● PID_3Step
|
是; 適用于閥門的集成優化的 PID 控制器
|
|
● PID 溫度
|
是; 溫度集成優化的 PID 控制器
|
|
計數和測量
|
|
|
● 高速計數器
|
是
|
|
EMV
|
|
依據 EN 55 011 標準抑制無線電干擾輻射
|
|
● 極限值等級 A 適用于工業領域中的應用
|
是
|
|
標準、許可、證書
|
|
CE 標記
|
是
|
|
CSA 許可
|
是
|
|
cULus
|
是
|
|
FM 許可
|
是
|
|
RCM（C-TICK 格式）
|
是
|
|
環境要求
|
|
運行中的環境溫度
|
|
● 最小值
|
0 °C
|
|
● 最大值
|
在最多 32 個 ET 200SP 模塊和 3 個 100 mA USB 負載時，最大 60 °C；在最多 64 個 ET 200SP 模塊和 2 個最大 500 mA 和 1 個最大 100 mA 的 USB 負載時，最大 55 °C
|
|
● 水平安裝，最小值
|
0 °C
|
|
● 水平安裝，最大值
|
60 °C
|
|
● 垂直安裝，最小值
|
0 °C
|
|
● 垂直安裝，最大值
|
50 °C; 在最多 32 個 ET 200SP 模塊和 3 個 100 mA 的 USB 負載時
|
|
運輸/儲存時的環境溫度
|
|
● 最小值
|
-40 °C
|
|
● 最大值
|
70 °C
|
|
振動
|
|
● 操作，測試符合 IEC 60068-2-6
|
是
|
|
● 運輸，測試符合 IEC 60068-2-6
|
是
|
|
沖擊測試
|
|
● 測試符合 IEC 60068-2-27
|
是
|
|
● 測試符合 IEC 60068-2-6
|
是
|
|
沖擊測試
|
|
● 測試符合 IEC 60068-2-29
|
是
|
|
● 存放/運輸，測試符合 IEC 60068-2-27
|
是
|
|
組態
|
|
編程
|
|
編程語言
|
|
— KOP
|
是
|
|
— FUP
|
是
|
|
— AWL
|
是
|
|
— SCL
|
是
|
|
— CFC
|
否
|
|
— GRAPH
|
是
|
|
技術保護
|
|
● 用戶程序保護/密碼保護
|
是
|
|
● 復制保護
|
是
|
|
● 模塊保護
|
是
|
|
訪問保護
|
|
● 防護級別：寫保護
|
是
|
|
● 防護級別： 讀寫保護
|
是
|
|
● 防護級別： 全部保護
|
是
|
|
循環時間監測
|
|
● 下限
|
可調整的最短循環時間
|
|
● 上限
|
可調整的最長循環時間
|
|
開放性研發接口
|
|
● ODK SO 文件大小，最大值
|
3.8 Mbyte
|
|
外設/選項
|
|
外設
|
|
|
● SD 卡
|
可選擇附加大容量存儲器
|
|
尺寸
|
|
寬度
|
160 mm
|
|
高度
|
117 mm
|
|
深度
|
75 mm
|
|
重量
|
|
重量，約
|
0.83 kg
|
