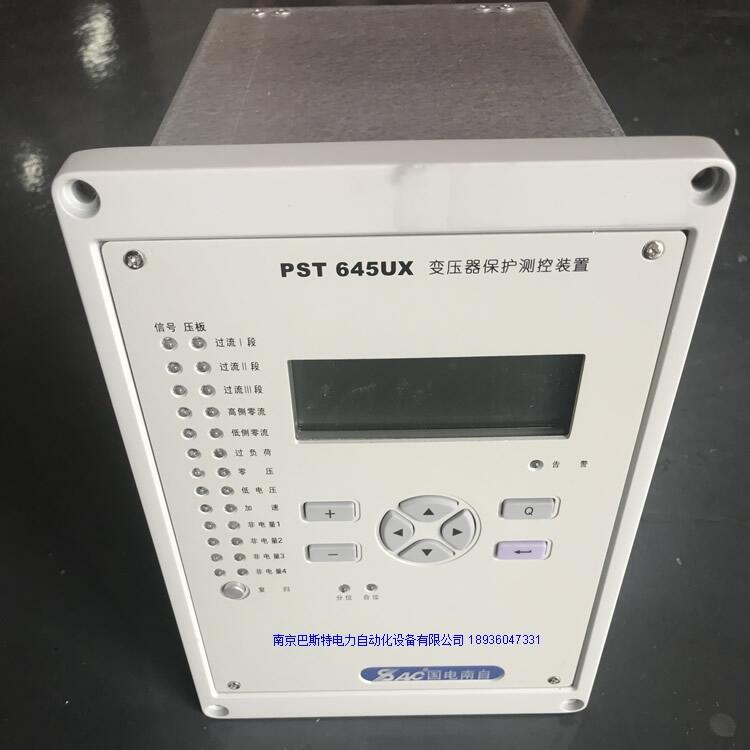

了解：pst645ux變壓器保護測控裝置江蘇psl691us線路保護測控_南京巴斯特，國電南自PST645UX變壓器保護測控裝置屬于PS640UX系列產品的一種�？山M屏安裝，也可就地安裝。適用于35KV及以下電壓等級的非直接接地系統或小電阻接地中站用變或接地變。南京巴斯特電力自動化設備有限公司供應國電南自微機綜保，國電南自微機保護測控裝置PS640UX系列、PS690U系列等其他系列產品。

了解：pst645ux變壓器保護測控裝置江蘇psl691us線路保護測控_南京巴斯特

咨詢:撫順國電南自變壓器保護山西國電南自pst648ux電抗器保護測控裝置荊門國電南自psc641ux電容器保護測控裝置山西變壓器保護國電南自pst645ux變壓器保護測控裝置裝置背插式機箱結構

PST645UX變壓器保護測控裝置提供雙以太網通信口或者雙 RS-485 通信口，支持 IEC60870-5-103 通信規約和 MODBUS 通信規約；
PST645UX變壓器保護測控裝置保護功能---技術詳情請溝通確認
三段復合電壓閉鎖過流保護
高壓側三段零序過流保護
低壓側三段
零序過流保護
過負荷(報警/跳閘可選)
零序過壓保護(告警/跳閘 可選)
低電壓保護
手合加速保護
4路非電量保護
PST645UX變壓器保護測控裝置測控功能
電流、電壓、功率、功率因數等測量量
14路外部開關量輸入遙信采集(可擴展)
斷路器位置、手動分閘及事故遙信
正常斷路器遙控分合
G國電南自PS對時輸入
備注：開入電流可拓展至20路

關于PST645UX變壓器保護測控裝置的加速功能、TV 斷線說明
2.6 加速功能
本裝置設置有手合后加速功能，由軟壓板投退，啟動條件為：
1)斷路器在分閘位置的時間超過 30s；
2)斷路器由分閘變為合閘，加速允許時間展寬 3s；
裝置設置了獨立的電流加速段電流定值及相應的時間定值。
2.7非電量保護
裝置提供四路非電量保護開入，可由軟壓板選擇跳閘或告警。當軟壓板投入時，非電量動作于跳閘；當軟壓板退出時，非電量只發信號。
為靈活起見，裝置面板的信號燈僅示以非電量 1、非電量 2、非電量 3、非電量 4 共四種信號。各非電量的具體意義，應根據各工程的具體端子接入情況而定。一般情況下，默認非電量 1 為重瓦斯輸入端，非電量 2 為輕瓦斯輸入端，非電量 3 為壓力釋放輸入端，非電量 4 為油溫高輸入端。

2.9TV 斷線
當運行參數控制字 KG1.5=0 選擇星型接線時，母線 TV 斷線判據如下：
1）相電壓均小于 8V，某相電流大于 0.04IN，判為三相失壓；
2）三相電壓和大于 8V，線電壓小于 16V；
3）三相電壓和大于 8V，線電壓與線電壓差大于 16V，判為兩相或單相 TV 斷線。
當運行參數控制字“KG1.5=1”選擇角型接線時，對應母線 PT 采取 V-V 接線方式，斷線判據如下：
1)負序電壓大于 8V；
2)一相或兩相線電壓小于有壓值 70V；
3)三相線電壓均小于有壓值 70V，某相電流大于 0.04IN。
上述兩種 TV 接線方式中，滿足斷線判據任一條件 9s 后，裝置發“母線 TV 斷線”信息并點亮告警燈。
裝置在檢測到 TV 斷線后，可根據控制字 KG1.13 選擇退出帶電壓元件的各段保護，或者電壓元件。
TV 斷線檢測功能可以通過“KG1.14”控制字投退。

PST645UX變壓器保護測控裝置通信功能
提供2路工業以太網通信接口或2路RS-485通信接口
支持IEC 60870-5- 103、MODBUS、IEC 61850等通信協議
備注：以太網和RS485需訂貨時注明，IEC 61850為選配。
PST645UX訂貨須知或訂貨時應提供的技術參數要求---技術詳情請溝通確認
電源電壓值：220V或110V
額定電壓：100/根號3V,100V
交流電流：5A或1A
額定頻率：50HZ
a產品型號、名稱、訂貨數量
b交流電流、電壓、頻率額定值
c直流電壓額定值
d特殊的功能要求

PST645UX變壓器保護測控裝置可以同低電壓閉鎖元件共同構成復合電壓閉鎖元件，與過流元件構成復合電壓過流保護。
