西門子6XV1860-2S通訊電纜

	價格：1.00 元(人民幣)	產地：德國
	最少起訂量：1米	發貨地：上海
	上架時間：2019-01-02 15:41:24	瀏覽量：363
	上海啟水自動化科技有限公司
	經營模式：代理商	公司類型：私營股份有限公司
	所屬行業：PLC控制系統	主要客戶：工業自動化相關工廠
	在線咨詢

聯系方式

聯系人:卜社幫 (先生)	手機:18202105796
電話:	傳真:
郵箱:2880583563@qq.com	地址:上海松江區弘翔路58弄195號

詳細介紹

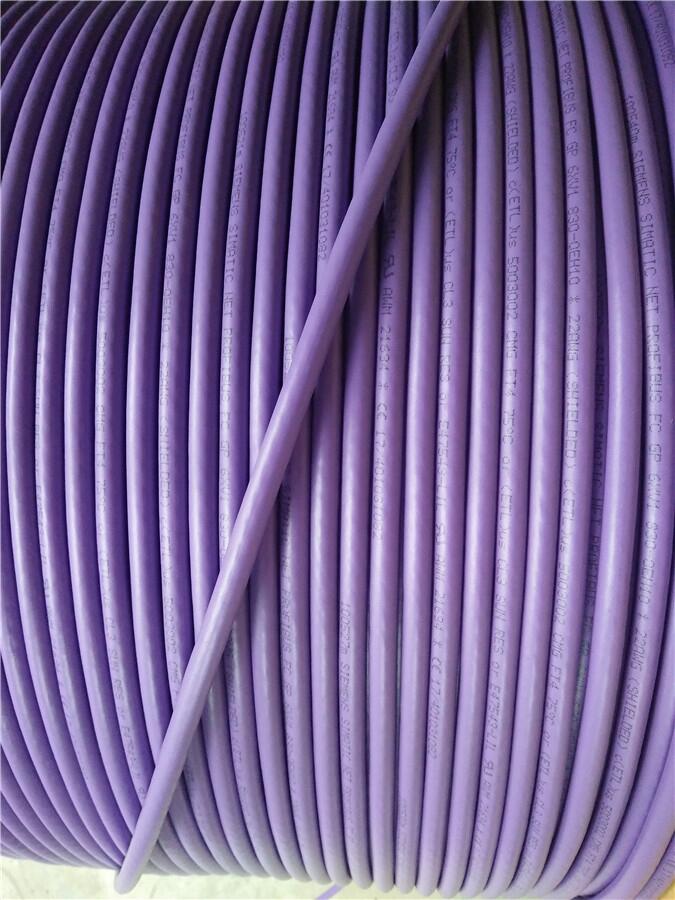

西門子6XV1860-2S通訊電纜。西門子FastConnect電纜，西門子DP通訊電纜，可以通過RS485連接PROFIBUS和MPI網絡。因此，對于這兩種網絡，可以使用同樣的硬件組件 (例如電纜、連接器、中繼器等) 以及相同的供電電壓和終端電阻。在CPU上最好選用帶有 PG 插口的連接器。這意味著您可以簡單地將 MPI 編程導線插到早已插入的連接器上。無論何時，當您需要連接編程設備時，您無需先將前述連接器移除。在 OP (OP7、OP17、...OP37) 上，最好使用帶有軸向引出電纜單元的連接器，因為 OP 上沒有足夠的空間提供給帶有彎角式引出電纜單元的連接器。

西門子PLC、觸摸屏、變頻器、工控機、電線電纜、儀器儀表，產品選型、報價、詢價、銷售，敬請致電上海啟水自動化科技有限公司
聯系人：卜經理手機：1820105796
電話：021-60641323 傳真：021-67601695
工作QQ:2880583563
地址：上海松江區鼎源路168弄16號305

西門子6XV1860-2S通訊電纜西門子FastConnect電纜銷售訂貨號：

6XV1830-0EH10
6XV1830-0EN20
6XV1830-0EN50
6XV1830-0ET10
6XV1830-0ET20
6XV1830-0ET50
6XV1830-0EU10
6XV1830-0GH10
6XV1830-0JH10
6XV1830-0LH10
6XV1830-0MH10
6XV1830-0PH10
6XV1830-1EN50
6XV1830-1ET10
6XV1830-3EH10
6XV1830-3FH10
6XV1830-3GH10
6XV1831-2A
6XV1831-2K
6XV1831-2L
6XV1860-2R
6XV1860-2S
6XV1830-OEH1O
6XV1830-OEN2O
6XV1830-OEN5O
6XV1830-OET1O
6XV1830-OET2O
6XV1830-OET5O
6XV1830-OEU1O
6XV1830-OGH1O
6XV1830-OJH1O
6XV1830-OLH1O
6XV1830-OMH1O
6XV1830-OPH1O
6XV1830-1EN5O
6XV1830-1ET1O
6XV1830-3EH1O
6XV1830-3FH1O
6XV1830-3GH1O

西門子6XV1860-2S通訊電纜西門子FastConnect電纜產品簡介：

產品應用：
為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。
UL 認證
用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
Ex認證
用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）。

電纜類型：
全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。
PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）
不采用快速連接技術的總線電纜（取決于結構類型）
PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式
PROFIBUS 扭轉電纜
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180?)
PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸的銅導線和兩條用于 ET 200pro 的電源的銅導線
SIENOPYR FR 船用電纜
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

下表列出了建立總線系統時通常所需的電纜、連接器和附件：

MPI/ PROFIBUS 組件	訂貨號
標準 MPI/PROFIBUS 電纜帶有 2 個連接器的預組裝電纜， 1 個帶有 PG 插口的總線連接器以及 1 個帶有軸向電纜引出口的總線連接器	-
插入式連接電纜 830-2，長度 3m	6XV1 830-2AH30
插入式連接電纜 830-2，長度 5m	6XV1 830-2AH50
插入式連接電纜 830-2，長度 10m	6XV1 830-2AN10
標準 RS485 電纜	-
按米訂購 (最長 1000m) (最小訂購量：20m)	6XV1 830-0EH10
首選長度 20m	6XV1 830-0EN20
首選長度 50m	6XV1 830-0EN50
首選長度 100m	6XV1 830-0ET10
首選長度 200m	6XV1 830-0ET20
剝線工具 FCS	6GK1 905-6AA00
替換刀片 (5 片)	6GK1 905-6AB00
總線連接器	-
帶有彎角式電纜引出口	6ES7 972-0BA41-0XA0
帶有彎角式電纜引出口，帶有 PG 插口	6ES7 972-0BB41-0XA0
帶有 90°電纜引出口，帶有 PG 插口	6ES7 972-0BB12-0XA0
帶有 90°電纜引出口，不帶 PG 插口	6ES7 972-0BA12-0XA0
帶有 90°電纜引出口，帶有 PG 插口的快速連接組件	6ES7 972-0BB50-0XA0
帶有 90°電纜引出口，不帶 PG 插口的快速連接組件	6ES7 972-0BA50-0XA0
帶有軸向電纜引出口	6GK1 500-0EA02
帶有軸向電纜引出口的快速連接組件	6GK1 500-0FC00
附件	-
PROFIBUS 總線測試器 BT200 F	6ES7 181-0AA01-0AA0
總線測試器的電池充電器	6ES7 193-8LA00-0AA0
中繼器 RS485	6ES7 972-0AA01-0XA0

技術規范

商品編號	6XV1830-0EH10	6XV1831-2A	6XV1830-0JH10	6XV1830-0GH10
產品類型名稱	PROFIBUS FC 標準電纜 GP	PROFIBUS FC 標準電纜 IS GP	PROFIBUS FC 堅固耐用型電纜	PROFIBUS FC 食品行業電纜
產品描述	標準總線電纜（2 芯），按米銷售，未裝配	用于快速安裝的標準總線電纜，按米銷售，未裝配	特殊總線電纜（2 芯），按米銷售，未裝配	總線電纜（2 芯），按米銷售，未裝配
應用適宜性	快速安裝時用來固定鋪設的特殊結構標準電纜	用于本安型分布式外圍設備系統，以固定方式布置	用于化學和機械應力環境下	用于食品和煙酒行業
導線名稱	02YSY（ST）CY 1x2x0.64/2.55-150 VI KF 40 FR	02YSY (ST) CY 1x2x0,64/2,55 BL KF40 FR	02YSY (ST) C11Y 1x2x0,64/2,55-150 VI KF 40 FR	02YSY (ST) C2Y 1x2x0,64/2,55-150 KF 40
電氣數據
單位長度阻尼量
● 9.6 kHz 時最大值	2.5 dB/km	2.5 dB/km	2.5 dB/km	2.5 dB/km
● 38.4 kHz 時最大值	4 dB/km	4 dB/km	4 dB/km	4 dB/km
● 4 MHz 時最大值	22 dB/km	22 dB/km	22 dB/km	22 dB/km
● 16 MHz 時最大值	42 dB/km	42 dB/km	42 dB/km	42 dB/km
波阻
● 額定值	150 ?	150 ?	150 ?	150 ?
● 9.6 kHz 時	270 ?	270 ?	270 ?	270 ?
● 38.4 kHz 時	185 ?	185 ?	185 ?	185 ?
● 3 MHz ... 20 MHz 時	150 ?	150 ?	150 ?	150 ?
相對對稱公差
● 9.6 kHz 時的波阻	10 %	10 %	10 %	10 %
● 38.4 kHz 時的波阻	10 %	10 %	10 %	10 %
● 3 MHz ... 20 MHz 時的波阻	10 %	10 %	10 %	10 %
單位長度的回路電阻最大值	110 m?/m	110 m?/m	110 m?/m	110 m?/m
單位長度的屏蔽電阻最大值	9.5 ?/km	9.5 ?/km	9.5 ?/km	9.5 ?/km
絕緣電阻系數		16 000 G?·m
單位長度電容 1 kHz 時	28.5 pF/m	28.5 pF/m	28.5 pF/m	28.5 pF/m
工作電壓
● 有效值	100 V	80 V	80 V	80 V
機械數據
電線數量	2	2	2	2
屏蔽層規格	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 FastConnect	是的	是的	是的	是的
芯線直徑
● AWG22 芯線		0.64 mm
外徑
● 內導體	0.65 mm	0.64 mm	0.65 mm	0.65 mm
● 芯線絕緣	2.55 mm	2.55 mm	2.55 mm	2.55 mm
● 電纜內部護套	5.4 mm	5.4 mm	5.4 mm	5.4 mm
● 電纜護套的	8 mm	8 mm	8 mm	8 mm
外徑的對稱公差電纜護套的	0.4 mm	0.4 mm	0.4 mm	0.4 mm
材料
● 芯線絕緣	PE	PE	PE	PE
● 電纜內部護套	PVC	PVC	PVC	PVC
● 電纜護套的	PVC	PVC	PUR (TPE-U)	PE; PE 材質的護套尤其適用于食品領域
顏色
● 數據線的芯線絕緣	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色
● 電纜護套的	紫色	藍色	紫色	黑色
彎曲半徑
● 一次性彎曲時許可最小值	37.5 mm	37.5 mm	75 mm	30 mm
● 多次彎曲時許可最小值	75 mm	75 mm	150 mm	60 mm
拉力負荷最大值	100 N	100 N	100 N	100 N
單位長度重量	78 kg/km	80 kg/km	71 kg/km	67 kg/km
許可的環境條件
環境溫度
● 運行期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
● 存放期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
● 運輸期間	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
● 安裝時	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
● 備注	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查
火災分類符合 EN 13501-6	Eca	Eca	Fca	Fca
耐化學性
● 抵抗石油	耐油性符合 IEC 60811-2-1（4 小時/70°C）	耐油性符合 IEC 60811-2-1 (4 h / 70°C)	耐油性符合 IEC 60811-2-1 (7x24h/90°C)	耐油性符合 IEC 60811-2-1 (4 h / 70°C)
● 防油脂	耐抗力受條件影響	耐抗力受條件影響	耐抗力	耐抗力受條件影響
● 防水	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響
放射折射性抵抗 UV 射線	耐抗力	耐抗力	耐抗力	耐抗力
產品特點、功能、組件概述
產品特點
● 無鹵素	不	不	不	不
● 不含硅	是的	是的	是的	是的
標準、規范、許可
UL/ETL 列表 300 V Rating	是的; c(ETL)us，CMG / (ETL)us CL3 / Sun Res	是的; CMG / CL3 / Sun Res	是的; c(UL)us, CMX	不
UL/ETL 規格 600 V Rating	是的; cRUus AWM 21694 AWM I A/B 60°C 600V FT2	是的	不	不
資格證明
● CE標識	是的	是的	是的	是的
● UL 許可證	是的
● 與 RoHS 一致	是的	是的	是的	是的
船級社
● American Bureau of Shipping Europe Ltd. (ABS)	不	不	不	不
● Bureau Veritas (BV)	不	不	不	不
● Det Norske Veritas (DNV)	不	不	不	不
● Germanischer Lloyd (GL)	不	不	不	不
● Lloyds Register of Shipping (LRS)	不	不	不	不
● Nippon Kaiji Kyokai (NK)	不	不	不	不
● Polski Rejestr Statkow (PRS)	不	不	不	不

商品編號	6XV1830-3FH10	6XV1831-2K	6XV1830-3EH10	6XV1831-2L
產品類型名稱	PROFIBUS FC 接地電纜	PROFIBUS FC 柔性電纜	PROFIBUS FC 拖曳電纜	PROFIBUS FC 拖曳電纜
產品描述	帶有輔助護套的特殊總線電纜（2 芯），按米銷售，未裝配	柔性總線電纜（2 芯），按米銷售，未裝配	高柔性總線電纜（2 芯），按米銷售，未裝配	高柔性總線電纜（2 芯），按米銷售，未裝配
應用適宜性	用于地下敷設	用于偶爾移動的機器部件	拖鏈內持續運動控制	拖鏈內持續運動控制
導線名稱	02YSY (ST) CY2Y 1x2x0,64/2,55-150 SW KF 40	02YH (ST) C11Y 1x2x0,65/2,56-150 LI KF40 FRNC FC VI	02YY (ST) C11Y 1x2x0,65/2,56-150 LI KF 40 FR petrol	02YY (ST) C11Y 1x2x0,65/2,56-150 LI KF 40 FR VT FC
電氣數據
單位長度阻尼量
● 9.6 kHz 時最大值	2.5 dB/km	3 dB/km	3 dB/km	3 dB/km
● 38.4 kHz 時最大值	4 dB/km	4 dB/km	4 dB/km	4 dB/km
● 4 MHz 時最大值	22 dB/km	25 dB/km	25 dB/km	25 dB/km
● 16 MHz 時最大值	42 dB/km	49 dB/km	49 dB/km	49 dB/km
波阻
● 額定值	150 ?	150 ?	150 ?	150 ?
● 9.6 kHz 時	270 ?	270 ?	270 ?	270 ?
● 38.4 kHz 時	185 ?	185 ?	185 ?	185 ?
● 3 MHz ... 20 MHz 時	150 ?	150 ?	150 ?	150 ?
相對對稱公差
● 9.6 kHz 時的波阻	10 %	10 %	10 %	10 %
● 38.4 kHz 時的波阻	10 %	10 %	10 %	10 %
● 3 MHz ... 20 MHz 時的波阻	10 %	10 %	10 %	10 %
單位長度的回路電阻最大值	110 m?/m	133 m?/m	133 m?/m	133 m?/m
單位長度的屏蔽電阻最大值	9.5 ?/km	15 ?/km	14 ?/km	14 ?/km
絕緣電阻系數		16 000 G?·m
單位長度電容 1 kHz 時	28.5 pF/m	28 pF/m	28 pF/m	28 pF/m
工作電壓
● 有效值	80 V	80 V	80 V	80 V
機械數據
電線數量	2	2	2	2
屏蔽層規格	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 FastConnect	是的	是的	是的	是的
外徑
● 內導體	0.65 mm	0.67 mm	0.67 mm	0.67 mm
● 芯線絕緣	2.55 mm	2.56 mm	2.56 mm	2.56 mm
● 電纜內部護套	5.4 mm	5.4 mm	5.4 mm	5.4 mm
● 電纜護套的	10.8 mm	8 mm	8 mm	8 mm
● 電纜護套的備注	電纜（直徑 8.0 mm + -0.4 mm）擁有輔助的黑色護套（直徑 10.8 mm + -0.5mm），地下敷設時防止損壞。由于外直徑 > 8mm：只有在驗收護套之后才可連接總線連接插頭
外徑的對稱公差電纜護套的	0.5 mm	0.4 mm	0.4 mm	0.4 mm
材料
● 芯線絕緣	PE	PE	PE	PE
● 電纜內部護套	PVC	FRNC	PVC	PVC
● 電纜護套的	PE/PVC; PVC（電纜護套），PE（輔助護套）	PUR (TPE-U)	PUR (TPE-U)	PUR (TPE-U)
顏色
● 數據線的芯線絕緣	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色
● 電纜護套的	黑色	紫色	petrol	紫色
彎曲半徑
● 一次性彎曲時許可最小值	41 mm	40 mm	40 mm	40 mm
● 多次彎曲時許可最小值	81 mm	120 mm
● 不斷彎曲時			120 mm	120 mm
彎曲循環次數			3 000 000; 彎曲半徑為 120 mm (15x D)、速度為 4 m/s 和加速度為 4 m/s?時牽引鏈彎曲循環為 300 萬次	3 000 000; 彎曲半徑 120 mm (15x D) 和加速度 4 m/s? 時牽引鏈彎曲循環為 300 萬次
拉力負荷最大值	100 N	100 N	100 N	100 N
單位長度重量	117 kg/km	70 kg/km	77 kg/km	77 kg/km
許可的環境條件
環境溫度
● 運行期間	-40 ... +60 °C	-20 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● 存放期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● 運輸期間	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● 安裝時	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● 備注	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查
環境條件適用于運行		受限的分段長度（參見 PROFIBUS 網絡手冊）	受限的分段長度（參見 PROFIBUS 網絡手冊）	受限的分段長度（參見 PROFIBUS 網絡手冊）
火災分類符合 EN 13501-6	Fca	Fca	Fca	Fca
耐化學性
● 抵抗石油	耐油性符合 IEC 60811-2-1（4 小時/70°C）	耐油性符合 IEC 60811-2-1 (7x24h/90°C)	耐油性符合 IEC 60811-2-1 (7x24h/90°C)	耐油性符合 IEC 60811-2-1 (7x24h/90°C)
● 防油脂	耐抗力受條件影響	耐抗力	耐抗力	耐抗力
● 防水	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響
放射折射性抵抗 UV 射線	耐抗力 / 日光耐受性符合 UL 444 Sec.7.12	耐抗力	耐抗力	耐抗力
產品特點、功能、組件概述
產品特點
● 無鹵素	不	是的	不	不
● 不含硅	是的	是的	是的	是的
標準、規范、許可
UL/ETL 列表 300 V Rating	不	是的; c(UL)us, CMX	是的; c(UL)us / CMX	是的; CMX
UL/ETL 規格 600 V Rating	不	不	是的; cRU AWM I A/B 80°C 600V FT2	不
資格證明	CE，FCC，IC，cULus，防爆許可僅與 6GT2801-4AB10 同時使用
● CE標識	是的	是的	是的	是的
● 與 RoHS 一致	是的	是的	是的	是的
船級社
● American Bureau of Shipping Europe Ltd. (ABS)	不	不	不	不
● Bureau Veritas (BV)	不	不	不	不
● Det Norske Veritas (DNV)	不	不	不	不
● Germanischer Lloyd (GL)	不	不	不	不
● Lloyds Register of Shipping (LRS)	不	不	不	不
● Nippon Kaiji Kyokai (NK)	不	不	不	不
● Polski Rejestr Statkow (PRS)	不	不	不	不

商品編號	6XV1830-0LH10	6XV1830-3GH10	6XV1830-0PH10	6XV1830-0MH10
產品類型名稱	PROFIBUS FC FRNC 電纜 GP	PROFIBUS 垂掛電纜 GP	PROFIBUS 扭轉電纜	SIENOPYR FR 船用電纜
產品描述	極其不易燃的無鹵素總線電纜（2 芯），按米銷售，未裝配	柔性總線電纜（2 芯），按米銷售，未裝配	高柔性總線電纜（2 芯），按米銷售，未裝配	總線電纜（2 芯），按米銷售，未裝配
應用適宜性	無鹵素電纜，適用于建筑物內	專門用于鏈環懸掛的應用情況	用于移動的機器部件內	固定敷設在船舶上和所有室內及露天甲板上的電纜。電纜不適合長期敷設在水中。
導線名稱	02YSH (ST) CH 1x2x0,64/2,55-150 VI KF 25 FRNC FC	02YS (ST) CY 1 x 2 x 0,65/2,56 LI petrol FR	02Y (ST) C 11Y 1x2x0,8/2,56-150 LI FR VI	M-02Y (ST) CH X 1 x 2 x 0,35 100 V
電氣數據
單位長度阻尼量
● 9.6 kHz 時最大值	2.5 dB/km	3 dB/km	2.5 dB/km	3 dB/km
● 38.4 kHz 時最大值	4 dB/km	4 dB/km	3 dB/km	5 dB/km
● 4 MHz 時最大值	22 dB/km	25 dB/km	25 dB/km	22 dB/km
● 16 MHz 時最大值	42 dB/km	49 dB/km	49 dB/km	45 dB/km
波阻
● 額定值	150 ?	150 ?	150 ?	150 ?
● 9.6 kHz 時	270 ?	270 ?	270 ?	250 ?
● 38.4 kHz 時	185 ?	185 ?	185 ?	185 ?
● 3 MHz ... 20 MHz 時	150 ?	150 ?	150 ?	150 ?
相對對稱公差
● 9.6 kHz 時的波阻	10 %	10 %	10 %	10 %
● 38.4 kHz 時的波阻	10 %	10 %	10 %	10 %
● 3 MHz ... 20 MHz 時的波阻	10 %	10 %	10 %	10 %
單位長度的回路電阻最大值	110 m?/m	133 m?/m	98 m?/m	110 m?/m
單位長度的屏蔽電阻最大值	9.5 ?/km	19 ?/km	14 ?/km
絕緣電阻系數		16 000 G?·m	16 000 G?·m	16 000 G?·m
單位長度電容 1 kHz 時	28.5 pF/m	28 pF/m	29 pF/m
工作電壓
● 有效值	80 V	80 V	80 V	100 V
機械數據
電線數量	2	2	2	2
屏蔽層規格	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 FastConnect	是的	不	不	不
外徑
● 內導體	0.65 mm	0.67 mm	0.8 mm	0.67 mm
● 芯線絕緣	2.55 mm	2.56 mm	2.56 mm
● 電纜內部護套	5.4 mm	5.8 mm	6 mm	8 mm
● 電纜護套的	8 mm	8 mm	8 mm	9.8 mm
● 電纜護套的備注				外直徑 > 8 mm：只有在驗收護套之后才可連接總線連接插頭
外徑的對稱公差電纜護套的	0.4 mm	0.3 mm	0.4 mm	0.5 mm
材料
● 芯線絕緣	PE	PE	PE	PE
● 電纜內部護套	FRNC			無鹵素聚合物 (HM4)
● 電纜護套的	FRNC	PVC	PUR (TPE-U)	無鹵素，網狀聚合物
顏色
● 數據線的芯線絕緣	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色	紅色 / 綠色
● 電纜護套的	紫色	petrol	紫色	黑色
彎曲半徑
● 一次性彎曲時許可最小值	60 mm	30 mm	30 mm	98 mm
● 多次彎曲時許可最小值	80 mm			196 mm
● 不斷彎曲時		70 mm	60 mm
彎曲循環次數			不適用于鏈環接頭
扭轉循環次數長 1 m 的導線上扭力波動 ± 180°時			5 000 000
拉力負荷最大值	100 N	80 N	100 N	100 N
單位長度重量	72 kg/km	64 kg/km	65 kg/km	110 kg/km
許可的環境條件
環境溫度
● 運行期間	-25 ... +80 °C	-40 ... +80 °C	-25 ... +75 °C	-35 ... +80 °C
● 存放期間	-25 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-35 ... +80 °C
● 運輸期間	-25 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-35 ... +80 °C
● 安裝時	-25 ... +80 °C	-40 ... +80 °C	-25 ... +75 °C	-15 ... +80 °C
● 備注	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查
環境條件適用于運行				環境溫度低于-15攝氏度時，除了船舶上正常的搖動和振動之外，不得繼續移動電纜
火災分類符合 EN 13501-6	Eca	Fca	Fca
耐化學性
● 抵抗石油	耐油性符合 IEC 60811-2-1 (4 h / 70°C)	耐抗力受條件影響	耐油性符合 IEC 60811-2-1 (7x24h/90°C)	針對柴油的耐抗性符合 DIN VDE 51601 標準，ASTM 2# 油符合 DIN53521標準，油，冠以北約代碼 0178, BWTL 91500031/2 符合 VG 95214 第4部分的要求，液壓油，北約代碼 H515, BWTL 91500020 符合 VG 95214 第4部分的要求，冷清洗劑，BW-TL 68500017 符合 VG 95214 第4部分的要求，去離子水符合 VG 95214 第 4 部分的要求，NaCl 含量為3.5%的去離子水
● 防油脂	耐抗力受條件影響	耐抗力受條件影響	耐抗力	耐抗力
● 防水	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響	耐抗力受條件影響
放射折射性抵抗 UV 射線	耐抗力	耐抗力	耐抗力	耐抗力
產品特點、功能、組件概述
產品特點
● 無鹵素	是的	不	是的	是的
● 不含硅	是的	是的	是的	是的
標準、規范、許可
UL/ETL 列表 300 V Rating	是的; c(UL)us, CM / CL3 / Sun Res	是的; CMG / PLCT / Sun Res / Oil Res	是的; CMX	不
UL/ETL 規格 600 V Rating	是的	是的	不	不
資格證明
● CE標識	是的	是的	是的
● 與 RoHS 一致	是的		是的
船級社
● American Bureau of Shipping Europe Ltd. (ABS)	不	不	不	不
● Bureau Veritas (BV)	不	不	不	不
● Det Norske Veritas (DNV)	不	不	不	是的
● Germanischer Lloyd (GL)	不	不	不	是的
● Lloyds Register of Shipping (LRS)	不	不	不	是的
● Nippon Kaiji Kyokai (NK)	不	不	不	不
● Polski Rejestr Statkow (PRS)	不	不	不	不

商品編號	6XV1860-2R	6XV1860-2S
產品類型名稱	PROFIBUS 混合標準電纜 GP	PROFIBUS 堅固耐用型混合電纜
產品描述	混合電纜（數據芯線和電源芯線），按米銷售，未集束	混合電纜（數據芯線和電源芯線），按米銷售，未集束
應用適宜性	可拖拽，ET 200pro 混合數據線和電源線	機械應力環境下堅固的 ET 200pro 數據線和電源線。符合 HD22.2S3/5的耐焊珠導線
導線名稱	02Y(ST)C 1x2x0.65/2.56-150LI LIY-Z Y 2x1x1.5 VI	02Y(ST)C 1x2x0.65/2.56-150LI LIH-Z 11Y 2x1x1.5 VI FRNC
電氣數據
單位長度阻尼量
● 9.6 kHz 時最大值	4 dB/km	4 dB/km
● 38.4 kHz 時最大值	4 dB/km	4 dB/km
● 4 MHz 時最大值	25 dB/km	25 dB/km
● 16 MHz 時最大值	49 dB/km	49 dB/km
波阻
● 額定值	150 ?	150 ?
● 9.6 kHz 時	270 ?	270 ?
● 38.4 kHz 時	185 ?	185 ?
● 3 MHz ... 20 MHz 時	150 ?	150 ?
相對對稱公差
● 9.6 kHz 時的波阻	10 %	10 %
● 38.4 kHz 時的波阻	10 %	10 %
● 3 MHz ... 20 MHz 時的波阻	10 %	10 %
單位長度的回路電阻最大值	138 ?/km	138 ?/km
單位長度的屏蔽電阻最大值	10 ?/km	10 ?/km
絕緣電阻系數	20 G?·m
工作電壓最大值	80 V	80 V
單位長度電容 1 kHz 時	30 pF/m	30 pF/m
工作電壓有效值	300 V	300 V
導線截面電源線	1.5 mm?	1.5 mm?
持續電流電源線	7.5 A	7.5 A
機械數據
屏蔽層規格	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電線數量	4	4
電氣連接規格 FastConnect	不	不
外徑
● 內導體	0.67 mm	0.67 mm
● 芯線絕緣	2.56 mm	2.56 mm
● 電纜護套的	11 mm	11 mm
外徑的對稱公差電纜護套的	0.5 mm	0.5 mm
材料
● 芯線絕緣	PE	PE
● 電纜護套的	PVC	PUR
顏色
● 數據線的芯線絕緣	紅色 / 綠色	紅色 / 綠色
● 電源線的芯線絕緣	黑色	黑色
● 電纜護套的	紫色	紫色
彎曲半徑
● 一次性彎曲時許可最小值	44 mm	44 mm
● 多次彎曲時許可最小值	125 mm	125 mm
彎曲循環次數	1 000 000; 彎曲半徑 125 mm 和加速度 2.5 m/sec? 時牽引鏈彎曲循環為 100 萬次	3 000 000; 彎曲半徑 125 mm 和加速度 2.5 m/s? 時牽引鏈彎曲循環為 300 萬次
拉力負荷最大值	450 N	450 N
單位長度重量	140 kg/km	135 kg/km
許可的環境條件
環境溫度
● 運行期間	-40 ... +75 °C	-40 ... +75 °C
● 存放期間	-40 ... +75 °C	-40 ... +75 °C
● 運輸期間	-40 ... +75 °C	-40 ... +75 °C
● 安裝時	-40 ... +75 °C	-40 ... +75 °C
● 備注	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0490進行檢查	20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0490進行檢查
燃燒性能	阻燃性符合 IEC 60332-1-2	阻燃性符合 IEC 60332-1-2
火災分類符合 EN 13501-6	Fca	Fca
耐化學性
● 抵抗石油	耐抗力受條件影響	耐抗力
● 防油脂	耐抗力受條件影響	耐抗力
放射折射性抵抗 UV 射線	不具有耐抗力	耐抗力
產品特點、功能、組件概述
產品特點
● 無鹵素	不	是的
● 不含硅	是的	是的
標準、規范、許可
UL/ETL 列表 300 V Rating	是的; CMG	是的; CMX
UL/ETL 規格 600 V Rating	不	不
資格證明
● 與 RoHS 一致	是的	是的

優勢價格、現貨銷售：西門子6XV1860-2S通訊電纜

在線詢盤/留言請仔細填寫準確及時的聯系到你!

您的姓名： * 請輸入您的姓名！
聯系手機： * 請輸入您的手機號！
固話電話： * 請輸入您的電話！
聯系郵箱：
所在單位：
需求數量： * 請輸入需求數量！
咨詢內容：我想了解：《西門子6XV1860-2S通訊電纜》的詳細信息.請商家盡快與我聯系。
您要求廠家給您提供：
規格型號付款條件產品目錄最低訂貨量運送資料提供樣本庫存情況包裝材料

今日最新產品

PLC精品

熱門產品

聯系方式

詳細介紹

技術規范

在線詢盤/留言 請仔細填寫準確及時的聯系到你!

在線詢盤/留言請仔細填寫準確及時的聯系到你!
