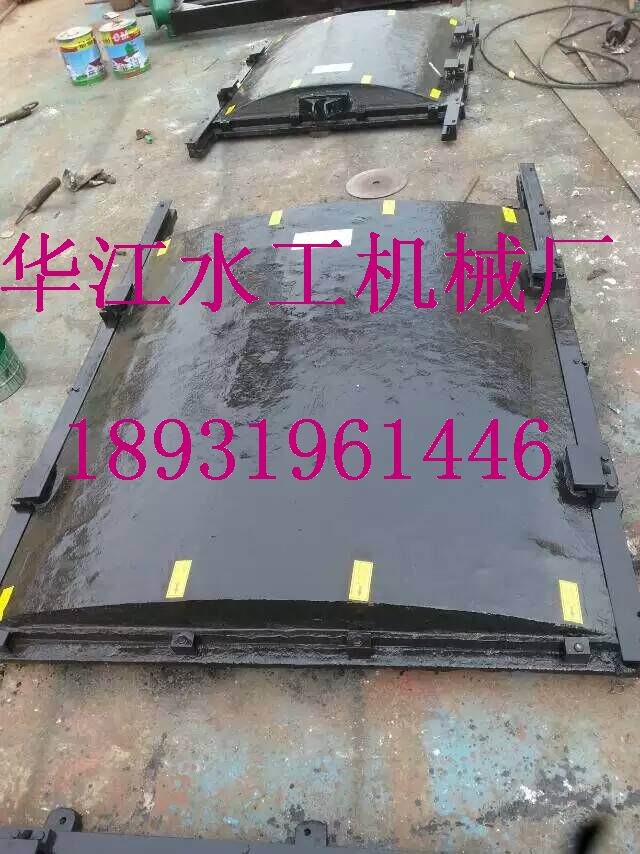

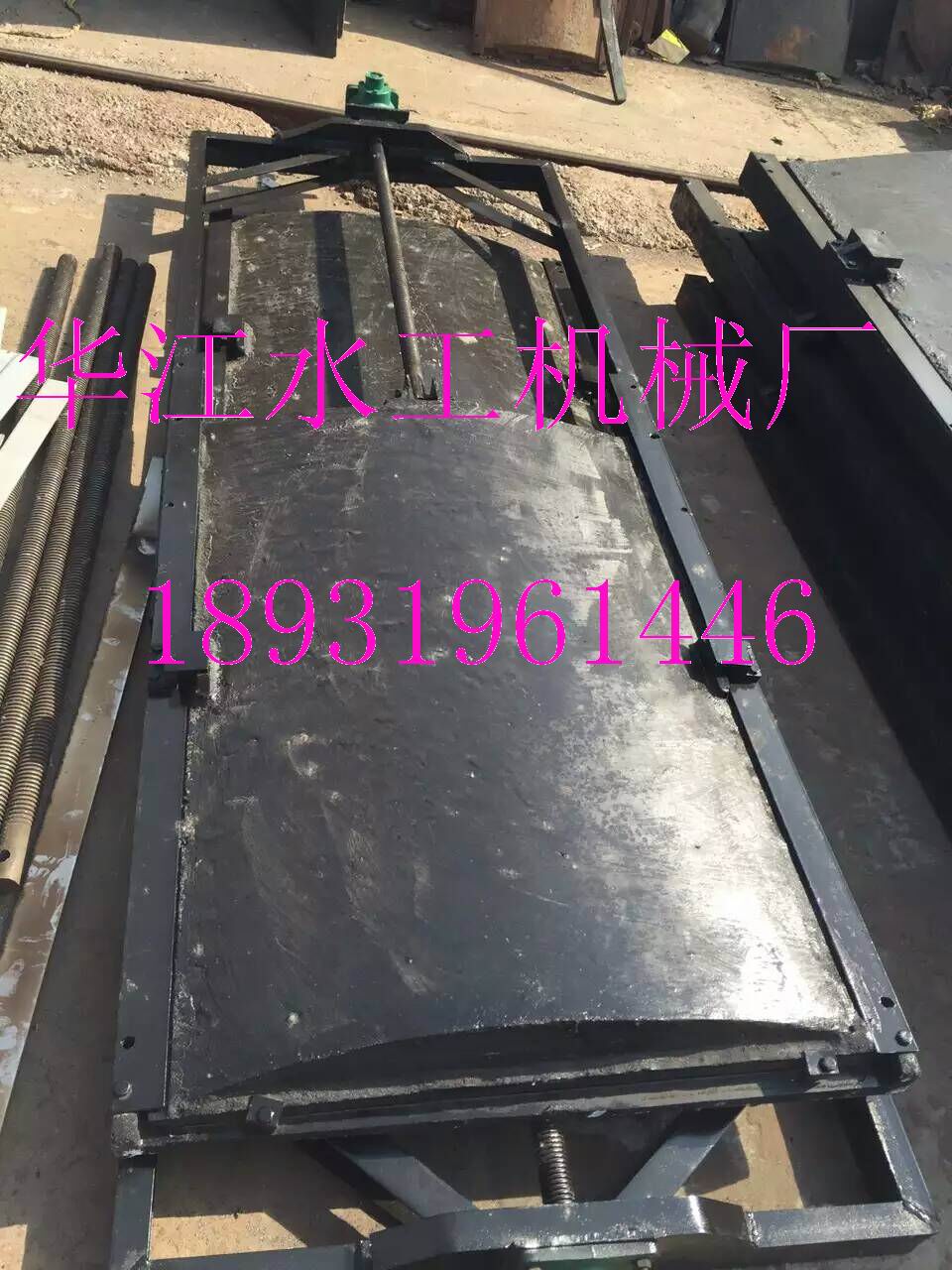

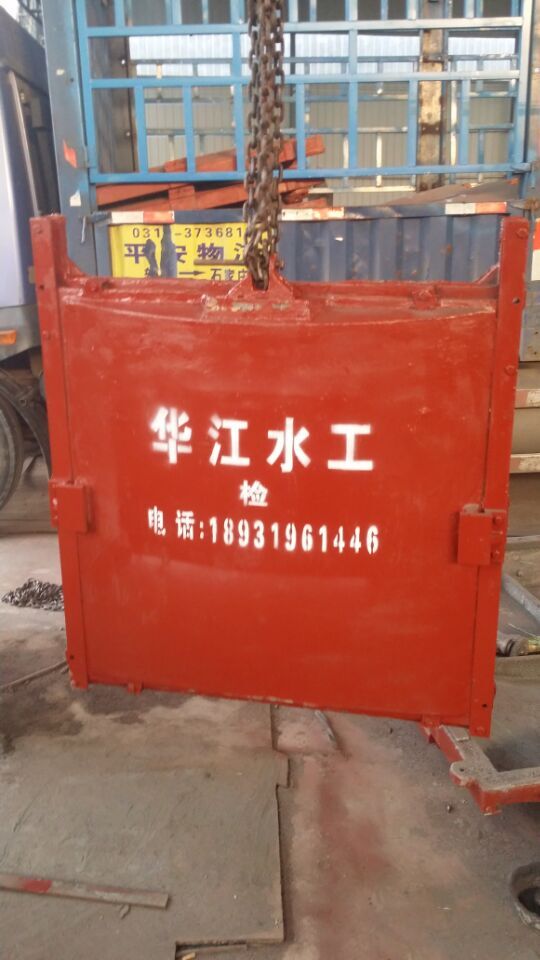

湛江2.8*1.5水渠止水鑄鐵閘門廠家 鋼閘門價格閘門實圖規格，鑄鐵閘門應用及參數：
廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
?閘門結構合理，便于安裝，操作簡便靈活，便于管理。
?防腐能力強，可在PH=6-8的流體酸堿中使用。
?止水效果好；正常滲水量L≤0．07L／m．s。
?按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。 ?規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
?出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
?根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
?該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
?閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
?在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。 ?閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 ?閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
結構組成： 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！ ￠l門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成�！ ￠l框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
規格參數 A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540
湛江2.8*1.5水渠止水鑄鐵閘門廠家 鋼閘門價格閘門實圖規格華江水工先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。黑龍江水利渠道鑄鐵閘門生產廠家實圖規格主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，湛江渠道鑄鐵閘門型號大全，污水閘門，電閘門，水閘門，河北800*800渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、汕頭水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，河北鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。 多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
湛江2.8*1.5水渠止水鑄鐵閘門廠家 鋼閘門價格閘門實圖規格
一、平面鋼閘門的組成
平面鋼閘門是由活動的門葉結構、埋固構件和啟閉機械三部分組成。
門葉結構：門葉結構是用來封閉和開啟孔口的活動擋水結構。由門葉承重結構、行走支承以及止水和吊具等組成。
1、門葉承重結構：包括鋼面板、梁格及縱、橫向聯結系。
⑴面板 直接承受水壓并傳給梁格。
面板通常設在閘門的上游面，這樣可以避免梁格和行走支承浸沒于水中而 積聚污物，也可以減小因門底過水而產生的振動。
⑵梁格 支承面板并將面板傳來的全部水壓力傳給支承邊梁
正交的梁系（水平次梁（包括頂、底次梁）、豎立次梁、主梁和邊梁等）
⑶橫向聯結 垂直于閘門跨度方向的豎直平面內，以保證閘 門橫截面的剛度 。其主要承受由頂梁、底梁和水平次梁傳來的水壓力并傳給主梁。其形式主要有實腹隔板式和桁架式。
⑷縱向聯結系 布置在閘門下游面主梁的下翼緣（或下弦桿）之間的縱向平面內。 承受閘門部分自重和其它豎向荷載，并可增強閘門縱向平面的剛度。
2、行走支承
將閘門所受的全部荷載傳遞給閘墩，且保證閘門能沿門槽上下順利移動。
行走支承包括主行走支承（主輪或主滑塊）、側向支承（側輪）及反向支承（反輪）裝置三部分。
3、止水 系為了防止閘門漏水而固定在門葉周邊的橡膠止水。
4、吊具 系用來連接閘門啟閉機的牽引構件。
埋固構件
包括：⑴ 主輪或主滑道的軌道，簡稱主軌； ⑵側輪和反輪的軌道，簡稱側軌和反軌；⑶止水埋件，頂止水埋件簡稱門楣，底止水埋件簡稱底坎；⑷門槽護角、護面和底檻，用以保護混凝土不受漂浮物的撞擊、泥砂磨損和氣蝕剝落。
閘門的啟閉機械
常用的閘門啟閉機有卷揚式、螺桿式和液壓式三種。它們又可分為固定式和移動式兩類。啟閉機的型號和選用詳見《水電站機電設計手冊》
二、平面鋼閘門的結構布置
湛江2.8*1.5水渠止水鑄鐵閘門廠家 鋼閘門價格閘門實圖規格
主梁的布置
1、主梁的數目 主梁的數目主要取決于閘門的尺寸和水頭的大小。
主梁的數目可為雙主梁式和多主梁。
建議：當閘門的跨高比L/H≥1.2時，采用雙主梁；當閘門的跨高比L/H≤1.0時，采用多主梁。在大跨度的露頂式閘門中常采用雙主梁。
2、主梁的位置
（1）主梁宜按等荷載要求布置，可使每根主梁所需的截面尺寸相同，便于制造；
（2）底主梁到底止水距離應符合底緣布置的要求。
（3）主梁間距應適應制造、運輸和安裝的條件；
（4）主梁間距應滿足行走支承布置的要求；
底主梁的下翼緣到底止水邊緣連線的傾角不應小于30。，以免啟門時水流沖擊底主梁和在底主梁下方產生負壓，而導致閘門振動。其上游傾角不應小于45。，宜采用60。
雙主梁式閘門的主梁位置應對稱于靜水壓力合力P的作用線，兩主梁的間距b宜盡量大些。
上主梁到門頂的距離C不宜太大，一般不超過0.45H，且不宜大于3.6米。
多主梁式閘門的主梁位置，可根據各主梁等荷載的原則確定。具體做法有圖解法和數解法兩種。下面按數解法進行介紹。
假定水面至門底的距離為H，主梁的數目為n，第k（k=1，2，…，n）根主梁至水面的距離為yk，對于露頂門有對于潛孔式閘門有 a---水面至門頂止水的距離。
