新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量,生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證,并被認定為省級“重合同守信用企業”和“質量信得過單位”。
手動鑄鐵閘門,是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流(水閘、堤壩、涵洞、管道)、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。
淄博污水鑄鐵鑲銅閘門廠家 800鑄鐵鑲銅圓閘門供應

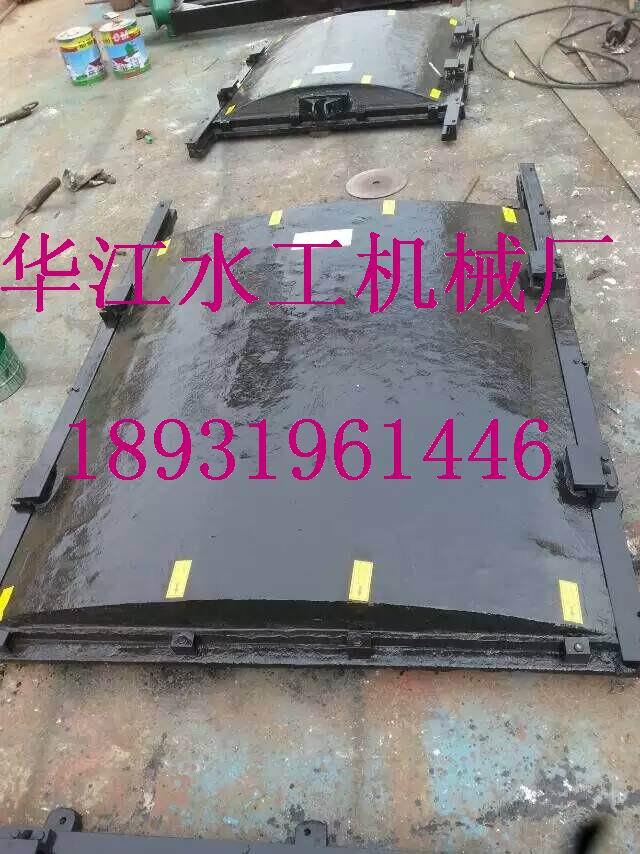

一、手動鑄鐵鑲銅方閘門結構特點:
1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。
4.品種規格齊全,適應性廣。
5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到水、關水或調節水位的目的。
二、手動鑄鐵閘門工作原理
手動鑄鐵閘門,在啟閉機升降的作用下,使閘板在閘框滑道內上、下滑動,能部分或全部的開啟和關閉過水孔口。在水柱的壓力下,強迫閘門向下游位移,緊靠在閘框止水面上,保證止水效果良好,達到調節流量和控制水位的目的。
三、手動鑄鐵閘門技術特性
手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定,達到水利工程技術要求,產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
四、手動鑄鐵閘門安裝調整
鑄鐵閘門,安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口,是否相符,基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、閘門安裝前,首先確定水流方向,然后必須校正閘門底橫框上平面的正確高度位置,閘門底橫框上平面必須高于河底(或渠底)平面0.5米為宜,以防水流的沖激,把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內,造成閘門不能下降到相應位置,影響止水效果。
2、閘門安裝前,首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用板手擰緊。
3、再檢查,兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊。
4、閘門在組裝時,為了使閘板和閘框止水摩擦面貼合的更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉。5、閘門安裝時,應整體就位安裝,禁止閘板、閘框分開安裝,以防閘框彎曲變形,影響止水效果和啟閉。
5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后,一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上,上下橫閘框用長水平尺靠緊在水平線上,閘門整體吊裝就位后,調
6、整好前后、左右、上下的正確位置,然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙,同時對間隙大于0.2mm處,用高強度螺栓進行調整,要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊,以防水泥澆筑時擠壓,造成兩邊立閘框彎曲變形,影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后,要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢,防止水泥漿凝固后,影響閘門啟閉。
五、手動鑄鐵閘門使用保養
鑄鐵閘門,在開啟和關閉過水孔口時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。閘門在啟閉過程中,如有異常情況,應立即停止使用,并及時檢查處理,排除故障后,才能繼續使用。
閘門關閉時,在離閘底坎10厘米處,應將閘門暫停2分鐘,利用閘門底坎激流沖凈底門槽內的砂石、雜物,然后再將閘門關閉。
為了延長閘門的使用壽命,閘門使用一段時間后,要利用枯水季節,進行防腐蝕處理,表面涂抹防腐材料每半年一次,磨合面涂油每季一次。
淄博污水鑄鐵鑲銅閘門廠家 800鑄鐵鑲銅圓閘門供應

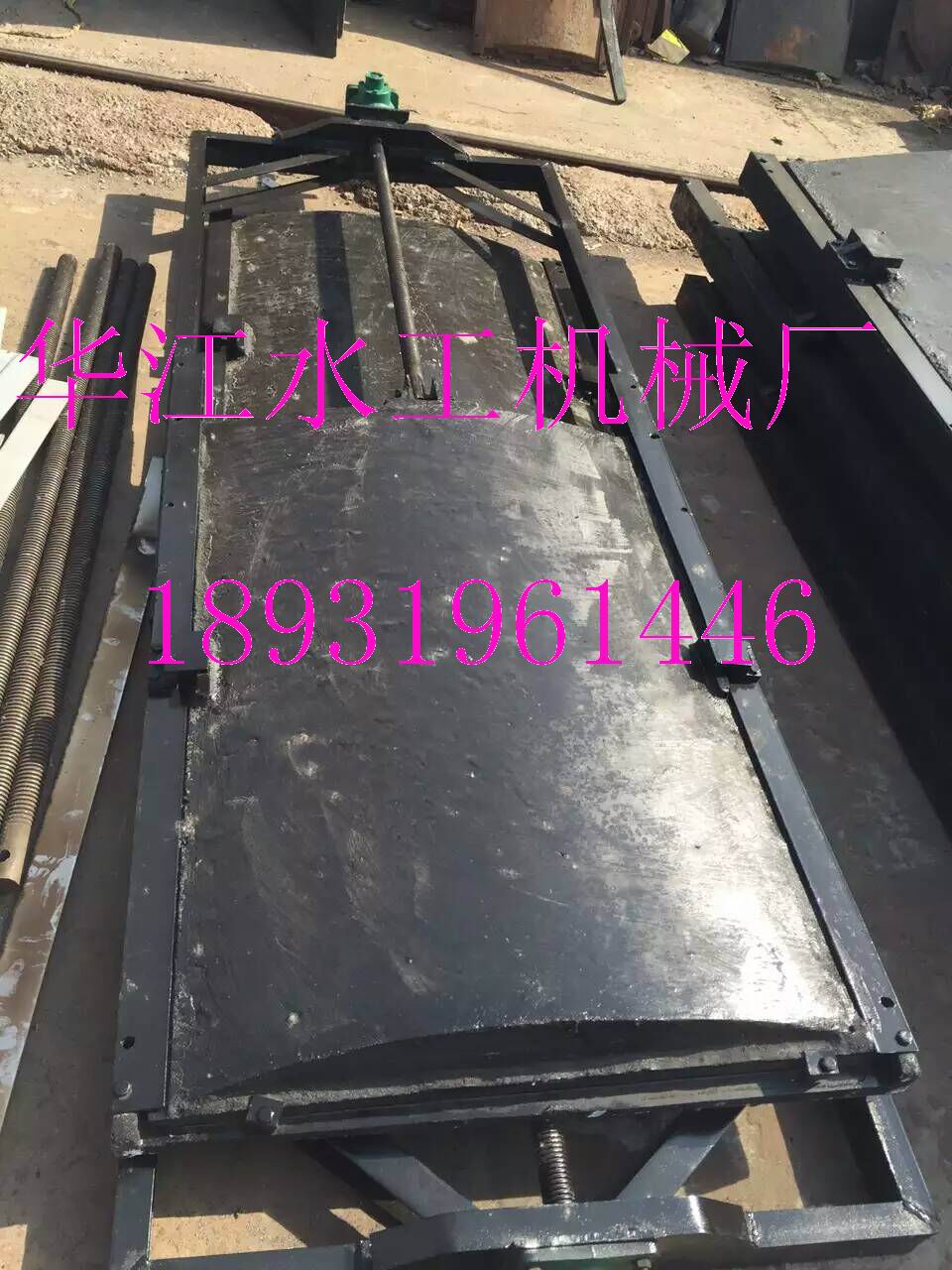

1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快,手搖啟動。搖動輕巧,啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o;啟閉機底座與基礎布置平面的接觸面積要達到90%以上;螺桿軸線要垂直閘臺上衡量的水平面;要與閘板吊耳孔文和垂直,避免螺桿傾斜,造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入機器中,當螺桿從機器的上方露出后,再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土,按圖紙的規定澆筑,在混凝土強度未達到設計強度時,不準拆除和改變啟閉機的臨時支撐,更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線,找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝,一定符合圖紙及說明書的規定,全部電氣設備均可靠的接地。
6、 在產品安裝完畢,要對機器進行清理,補修已損壞的保護油漆,灌注潤滑脂。
我廠對產品質量實行“三包”,產品自出廠之日起一年內,由于生產質量問題造成產品不合格時,予以“包修、包換、包退”。
淄博污水鑄鐵鑲銅閘門廠家 800鑄鐵鑲銅圓閘門供應
300-1000
型號規格 |
口徑 |
外形及安裝尺寸 |
|||||||
D*D |
A |
B |
C |
E |
H |
L |
L1 |
& |
|
MXF-300 |
300*300 |
460 |
100 |
200 |
80 |
600 |
630 |
470 |
10 |
MXF-400 |
400*400 |
560 |
100 |
250 |
95 |
800 |
850 |
570 |
10 |
MXF-500 |
500*500 |
660 |
100 |
310 |
95 |
1000 |
1060 |
670 |
10 |
MXF-600 |
600*600 |
760 |
100 |
360 |
95 |
1200 |
12602 |
770 |
10 |
MXF-700 |
700*700 |
940 |
100 |
420 |
1100 |
1400 |
1460 |
950 |
10 |
MXF-800 |
800*800 |
1030 |
100 |
470 |
110 |
1600 |
1670 |
1040 |
10 |
MXF-1000 |
1000*1000 |
1260 |
120 |
580 |
140 |
2000 |
2080 |
1270 |
10 |
一、
淄博污水鑄鐵鑲銅閘門廠家 800鑄鐵鑲銅圓閘門供應,華江閘門一般設置有可調節的楔緊裝置,楔緊副分別設在門體和門框上。調節楔緊裝置,可使得閘門關閉時門體緊貼門框,達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機,鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單,結構緊湊,節省空間;運行維護簡單,減少運行費用等特點,但鑄鐵閘門的造價比鋼閘門略高一些。
鑄鐵閘門的鑄鐵檢驗標準具體表現在以下6個方面:
1. 尺寸檢驗:檢驗鑄件尺寸是否對應零件圖紙要求,加工面尺寸精度能否滿足裝配使用;
2. 外觀檢驗:鑄鐵閘門鑄件表面不允許有未清理徹底的砂子和雜物等;
3. 鑄件缺陷:鑄件表面不允許有縮松、縮孔、氣孔、裂紋、皮縫、缺肉等缺陷或現象;
4. 性能報告:鑄鐵閘門力學性能(包括抗拉強度、屈服強度、延伸率、硬度、壓力指標或者進行必要的低溫性能檢驗)
5. 化學檢驗:提供化學成分報告,觀察其化學成分是否按照目標成分設計;
6. 金相報告:球化率、球化等級等。
二,安裝形式
鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。
1.機閘一體式,又叫做自承式,主要是啟閉機和閘門為一體結構,安裝時閘門和啟閉機一起安裝,這種安裝方式最大特點為費用較少,因為不用做啟閉機的水泥橫梁,缺點是只能用于渠道、池塘等水壓較小的地方,不能用于水庫水壓較深的出水口。
2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。
3.附壁式,又稱為墻壁式,是指閘門直接用螺絲懸空固定在水泥墻上。
4.渠道式,是指閘門直接安裝在渠道中間。
三.注意事項:
鑄鐵閘門必須整體安裝,閘框與閘門不能折開,閘門的出水口必須與預留的出水口一致,并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開,小編再次強調,必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆,后果自行負責。
水庫閘門啟閉機主要操作事項:
一、水庫閘門啟閉機運行,必須由單位負責人發出調度指令。不經調度擅自啟閉,將嚴肅追究有關人員責任。
二、非本單位工作人員一律不得操作啟閉機及相關設備。
三、操作人員必須熟悉操作,操作人員應注意安全。
四、開機啟閉前,應先檢查絲桿所處位置,電機、變速箱、皮帶等有無異常,確認正常后,再通電啟閉,并將調度人、操作人、啟閉目的、設備檢查情況、開機時間填寫在《閘門啟閉機運行記錄》上。
五、停機斷電完成啟閉后,應將關機時間、開關絲數量、設備運行情況等登記在《閘門啟閉機運行記錄》上,并將啟閉時間、開關絲數量、調度人、操作人、啟閉用途等情況登記在《水雨情觀測表》上。
六、啟閉過程中若中途停電,應將倒順開關置于空檔的位置并拉閘斷電后,再卸掉皮帶以手動方式啟閉。
七、監視水庫閘門啟閉機運行情況應注意以下幾點:
1、注意水庫閘門啟閉機絲桿是否按要求的方向進行移動,電機、變速箱運行是否良好,變速箱與絲桿轉輪是否同步運動。
2、觀察電機轉速、溫升是否正常,振動是否過大,聲音是否異常。若發現異常情況時,應立即停機檢查,防止設備變形或損壞,并向調度人和分管工程領導報告。
3、啟閉完畢停機后,應再次校核水庫閘門開關絲數量是否準確。
啟閉機廠家,19 9 7 年進行了完善化至今已安全運行7 年。 20 0 5年完成了遠方集中控制2 技術參數水口水電站設有12孔溢洪道, 孔口寬15. 0 m , 高22. 3m , 采用露頂式弧形閘門擋水, 弧門面板外半徑25. O m , 支鉸高程54 . 0 m , 堰頂高程4 3. 0 m 。 根據弧門最大啟門阻力矩和接力式液壓啟閉機的布置方案, 確定設備的主要技術參數如下:最大啟門力2 × 14 0 0 k N閉門力可依靠閘門自重關閉4 3 第一屆水力發電技術國際會議論文集( 第二卷)液壓缸行程閘門全開所需啟閉機廠家行程液壓缸內徑活塞桿直徑桿腔計算壓力啟/閉速度整機自重3工作原理2. 6 7 m2. 6 7 m × 73. 40m ill14 0 m m18 . 6 M P a0 . 6 6 m /m in355t/12臺如圖1所示, 接力式液壓啟閉機有4 套主液壓缸鉸支于閘門上部的啟閉機機架上, 控制吊鉤的4 套副缸固定在主液壓缸的下部, 閘門面板上對應地設有4 排吊軸及導軌。 1號與2號液壓缸, 3號和4 號液啟閉機廠家壓缸各為一組接力缸, 每組接力缸對應弧門上的一個吊點, 兩組液壓缸即可同步啟閉雙吊點弧形閘門。啟門時, 若1號、 4 號液壓缸吊鉤提升閘門, 則2號、 3號液壓缸吊鉤會同時空載下降, 當1號、 4 號缸吊鉤上行至上限位置時, 2號、 3號缸吊鉤則同時越過閘門上的下一檔吊軸到達下限位置。 4 只缸均到位后, 到位信號指示液啟閉機廠家壓控制系統換向動作, 使2號、 3號缸吊鉤空載上行, 同時, l號、 4 號缸吊鉤持門下降, 經過一段短小的接力行程, 支承閘門的力逐漸由1號、 4 號缸轉移至2號、 3號缸, 繼而由2號、3號缸提升閘門……如此往復交替運行, 至閘門開至所需開度。閉門時, 動作程序相反, 若2號、 3號缸空載上行, 則l號、 4 號缸持門下降, 直至2號、 3號缸吊鉤持住閘門, 使1號、 4 號缸卸載, 2號、 3號缸持住弧門后, 在交接行程里稍啟閉機廠家作提升, 接著, 各液壓缸的到位信號首先指示1號、 4 號副缸動作, 使已卸載的l號、 4 號缸脫鉤, 然后作換向動作, 使1號、 4 號缸空載上行, 2號、 3號缸同時持門下降……如此往復交替運行, 直至閘門關至所需要的開度。由于閘門啟閉過程中1號、 4 號缸和2號、 3號缸交替接力持門, 因此, 每個液壓缸的行啟閉機廠家程大小與閘門的最大開啟高度無關, 只與交接次數多少有關。 所以, 對本機型而言, 液壓缸行程可以大為減小, 實現了以短代長的目的。圖1接力式液壓啟閉機工作原理. 盯丌r 巾m m W 74. 00IIIlfd翟翌-Z0 0.型衛●110 1)1_110 0- _髂. i。-i.I●_一●● 第一屆水力發電技術國際會議論文集( 第二卷)4 液壓系統設計本機的液壓系統是啟閉機廠家根據接力式液壓啟閉機特定的工作原理進行設計的。 主要解決了同吊點兩只接力缸的反向同步和兩吊點間的液壓缸行程同步、 接力過程的平穩性、 閘門任意開度的鎖錠及安全等問題。 至于空載啟動、 過壓保護等常規液壓系統問題, 則與一般液壓啟閉機的液壓系統作啟閉機廠家相同的處理。 本機的液壓系統原理如圖2所示。圖2接力式液壓啟閉機液壓系統原理4 . 1同步問題接力式液壓啟閉機需滿足兩方面的同步要求。
本廠專業生產鞍山市鑄鐵鑲銅DN600圓閘門廠家選華江質量哪家好閘門就選河北華江水工水渠鑄鐵止水閘門廠家首選品牌華江機械螺桿啟閉機,啟閉機,卷揚式啟閉機,閘門,鑄鐵閘門,鋼制閘門,水利閘門,拍門,鑄鐵拍門,鋼制拍門,玻璃鋼拍門,各種材質清污機,格柵除污機等水利設備,型號齊全,可按要求加工定制,質量有保證,價格優惠,是優質的鑄鐵閘門廠家,啟閉機廠家,鋼制閘門廠家,水利閘門廠家,品牌值得信賴歡迎咨詢選購!
選擇河北華江水工機械廠閘門的優勢:
1.檢驗系統:
本廠出廠閘門,鑄鐵閘門,啟閉機等必須是檢驗合格后才準予出廠的優質產品,出廠前經多重情況的檢驗,保證產品在各種復雜情況下的安全和實用性。
2.物流系統:
本公司有全國統一的物流配送系統,貨物從出廠那一刻,可隨時隨地知道貨物的運輸情況,及時了解貨物的到達時間。
3.售后系統:
本廠出廠閘門,如在正常操作情況下發生不能正常實用,公司無償進行維修或更換,在接到電話20小時內派技術人趕到現場進行查看維修。
鑄鐵閘門使用保養 :
1、閘門在啟閉時應注意閘板的上、下極限位置,不能超限,以免損壞閘門或啟閉機。
2、閘門在啟閉過程中如有異常情況應立即停止使用,及時檢查修理。
3、閘門在關閉時距閘底10公分處,暫停2分鐘,讓激流沖凈底門槽內雜物,然后再將閘門關閉。
相關產品推薦:
LQ型螺桿啟閉機系列
手推螺桿啟閉機:0.5-3T
側搖螺桿啟閉機:1-5T
手搖螺桿啟閉機:2-20T
手電兩用螺桿啟閉機:2-50T(單吊點、雙吊點)
(2)QPQ、QPK、QPG、QHQ型卷揚式啟閉機系列,并有單吊點、雙吊點和配有電驅動移動式、固定式。根據用戶要求加手搖設置,產品噸位為:3-160T,可與平板、弧形閘門配套使用。
(3)閘門系列:有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水(可為閘門表面進行噴沙、噴防腐金屬涂料)。產品可根據用戶要求提供圖紙生產。鑄鐵閘門:平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、雙向止水鑄鐵閘門、各式拍門、潮門。可根據用戶的需要采用鑲銅、不銹鋼等方式止水。
(4)各種規格橡膠止水帶及伸縮縫橡膠帶、攔污柵、清污機系列。
我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高,是水利工程理想的機械設備。我們愿與全國各地的水利水電建設、環保、農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要,提供我們最真誠的服務!
