大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
發布者：xhhjsg 發布時間：2017-05-08 11:02:22
河北華江水工機械廠
聯系電話：賈經理 18931961446
地址：河北省邢臺市新河縣工業區
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
產品介紹：
渠道閘門廣泛應用于給排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水、清水、污水。渠道閘門又稱鋼制閘門，不銹鋼閘門，主要材料為不銹鋼或碳鋼碰涂環氧樹脂涂料，橡膠軟密封，具有重量輕，操作靈活，防腐蝕，不生銹，安裝維修方便，密封可靠等功能，廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工程，作為截止、調節流量和控制水位之用。
渠道閘門主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。閘板是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工，刨光后平直光滑、 貼合嚴密，使結合面、止水面與運動滑道合三為一。在啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩 ，使閘板與閘框滑道緊密貼合，從而達到有效止水的目的。
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
渠道閘門產品特點:
1.重量輕:約為普通閘門的1/3重量。
2.耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
3.密封性好:采用橡膠軟密封，密封效果好
4.力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
5.壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
6.維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。
7.手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。
8.電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。
9.閘門的過水斷面與渠道等寬；超寬型可制作成雙吊點啟閉。
10.對渠道深度的適應性強；具有結構簡單；安裝方便的特點。
11.橡膠密封，止水性能好；
12.可配手動或手電兩用螺桿式啟閉機。
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
渠道閘門主要外形連接尺寸:
渠道閘門的主要技術參數：
1.最大工作水壓：0.06Mpa
2.工作介質酸堿度：6—9PH
3.最大泄漏量（密封長度）：≤1.25m.min
4.啟門最大手動力：≤150N
5.介質：原水、清水、污水
6.特制：橡膠密封、止水性能好
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
渠道閘門主要零部件材質：
序號
零部件名稱
材質
備注
1
閘框
碳鋼或不銹鋼
2
閘板
碳鋼或不銹鋼
3
絲桿
碳鋼或不銹鋼
4
啟閉機座
碳鋼
渠道閘門供貨分散程度:
1.本產品在廠內組裝好后整體供貨。
2.配套啟閉機、絲桿以及軸導架等合理包裝后供貨。
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
渠道閘門安裝與調試:
1.將閘門的門框埋入部分插進預留孔洞并用斜塊墊平、校正、使閘門導軌與鉛垂線重合,偏差應小于1/500,然后將門蓋插入門框,進行二次澆灌,待混凝土養護后,用地腳螺栓將其緊固。
2.安裝啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸心、閘門對稱中心必須在一條鉛垂線上。
3.電動啟閉機、電動頭安裝按隨機配套電動頭《安裝使用說明書》安裝調試操作使用。
4.調整絲桿中心后,將啟閉機底板與預埋鋼板焊固。
5.必須在絲桿高級裝上鎖緊螺母，以防下開時超限，使調節閘門及絲桿掉入池中，造成損失。
6.安裝絲桿護罩，用螺栓緊固在啟閉機頂部。
7.檢查閘門密封情況,如有嚴重滲漏現象,可將門框兩側的壓緊裝置作適當調整,直至達到理想的密封效果為止。
8.在閘門的安裝過程中,應對密封面做好保護,不得損壞。
渠道閘門安裝注意事項
1.在渠道閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
2.檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
3.渠道閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
4.二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
5.渠道閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框 上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵的頂絲拆除，以使閘門啟閉。
6.在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。
渠道閘門使用與維護:
1.使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷閘門部件。
2.要定期給絲桿及啟閉機加潤滑油脂。
3.每年需對閘門作一次油漆防腐處理。
企業宗旨：
視質量為生命，以信譽求發展，靠服務贏客戶！
產品品種：
QL螺桿式啟閉機
QPQ、QPK、QPH卷揚式啟閉機
PZM、PZHM鑄鐵閘門
回轉式清污機、耙斗式清污機、攔污柵、皮帶輸送機、螺旋輸送機、止水橡膠、建筑卷揚機
大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：

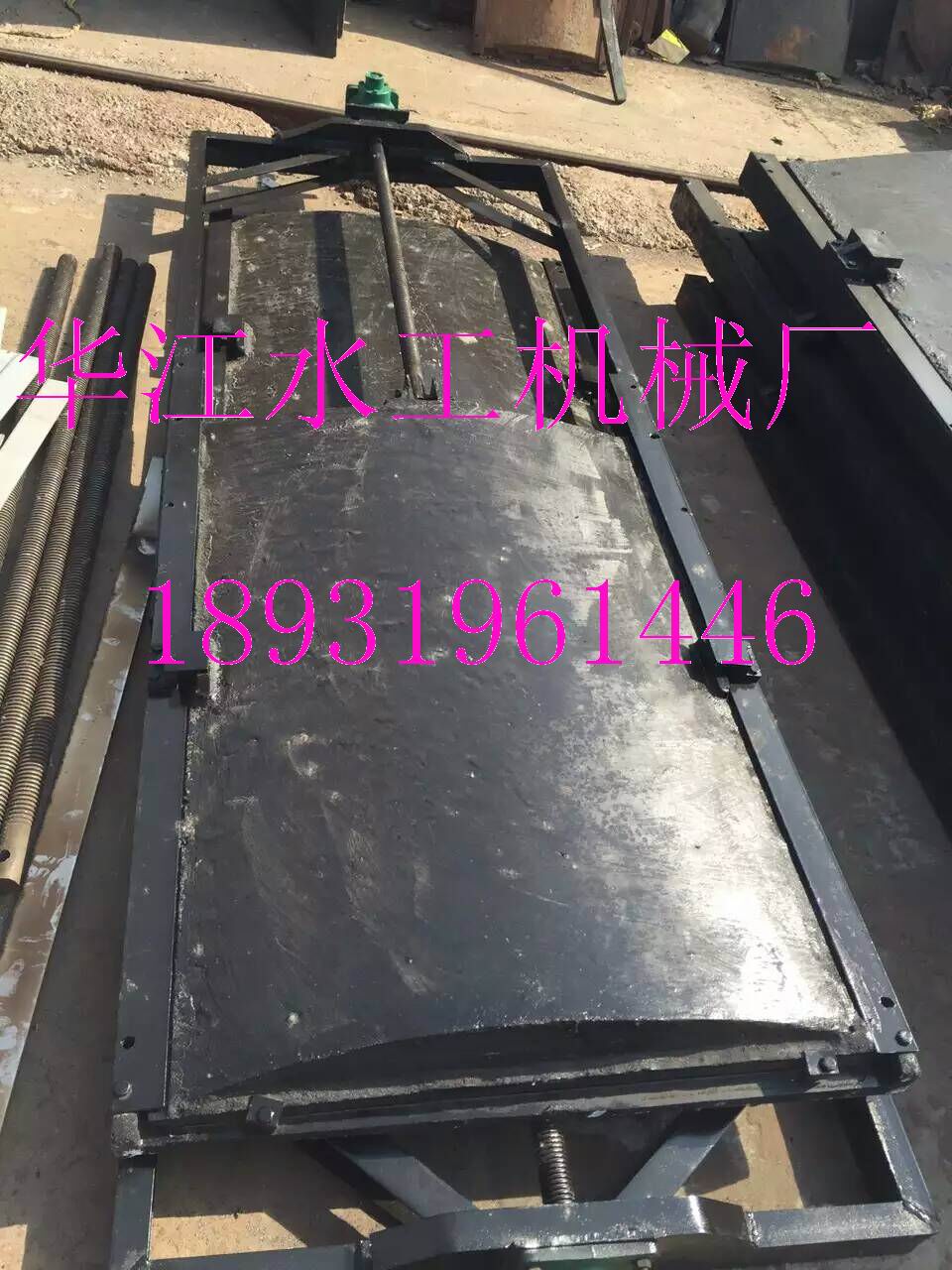

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。雅安市鑄鐵鑲銅閘門DN500圓閘門華江閘門啟閉機具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！⊙虐彩需T鐵鑲銅閘門DN500圓閘門華江閘門啟閉機 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成�！ ￠l框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
鑄鐵水利閘門主要由閘框和閘板兩大部分組成。大石橋渠道鑄鐵閘門 溝渠鑄鐵閘門 農田閘門 鑄鐵閘門800廠家，鑄鐵閘閥的閘框是閘板的支承構件，在閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，要閘板所承受的全部水壓力安全傳遞到閘室中。
為了科學合理節約材料及減輕自重，鑄鐵水利閘閥的斷面制成格構式，斷面尺寸所受荷載大小和閘板運行情況綜合考慮。閘板是要用來封閉和開啟孔口的活動擋水構件， 板面的四周設鑄鐵邊框梁，為提高閘板的強度，板面制成拱形，拱的圓心角按六十度設計，以降低其所受的水壓力。
為了鑄鐵閘閥便于制造、運輸和安裝，閘板可制成上下幾部分，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。
