河北平板鋼閘門廠家河北平板閘門價格平板閘門咨詢

發布者：xhhjsg 發布時間：2017-05-08 10:49:58

新河縣華江水工機械廠
賈經理：18931961446

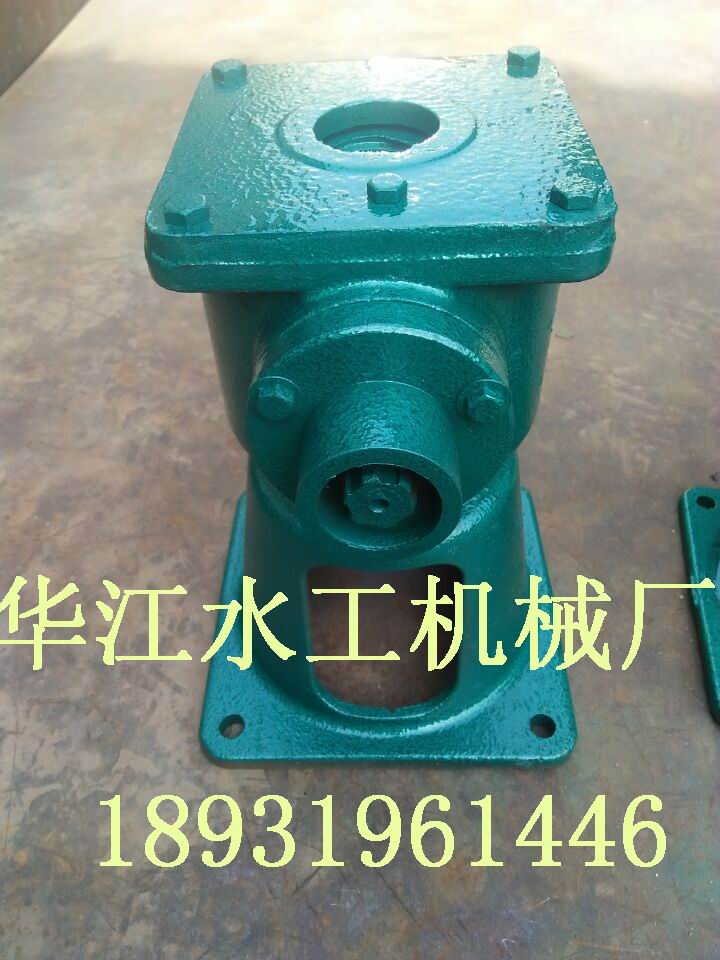

主要產品： 1.螺桿式啟閉機：手搖、手推、側搖式啟閉機、電動啟閉機、手電兩用啟閉機、直聯式啟閉機、機械驅動啟閉機等。 2. 卷揚式啟閉機：QPQ固定卷揚啟閉機、QPQ移動卷揚啟閉機、QPK快速卷揚啟閉機、QHQ弧門卷揚啟閉機等。 3. 閘門主要有：鑄鐵閘門、鋼制閘門、鑄鐵鑲銅閘門、軟止水閘門等。 4. 清污機有:回轉式格柵除污機、反撈式格柵清污機、移動式清污機、攔污柵等污水處理設備。各種型號的橡膠止水產品。

隨著我國水利事業的發展，對閘門止水的結構、設計、安裝的要求也越來越高。止水的失效不僅可以造成閘門的嚴重漏水，更為重要的是會因漏水引起縫隙氣穴，導致埋件的氣蝕破壞；止水部位的漏水還是引起閘門震動的主要原因。止水的作用是在閘門關閉后，堵塞門葉與閘孔周界的孔隙，以阻其漏水。止水裝置一般安裝在門葉上，以便于維護，使止水具有在閘門關閉時能可靠而嚴密的防止漏水。
河北平板鋼閘門廠家河北平板閘門價格平板閘門咨詢
一、河北平板止水閘門生產廠家為您分析止水結構型式
1、平板頂止水閘門。頂止水一般是用壓板和墊板把止水橡皮夾緊，并用螺栓固定于門葉或埋件的門楣上。止水橡皮的設置方向，應根據水壓方向而定。一般要求止水橡皮在受到水壓后，能使其圓頭壓緊在止水座板上。
2、平板側止水閘門。平面閘門的側止水與頂止水構造型式相同。
3、平板底止水閘門。平板鋼閘門的底止水橡皮是利用壓板和螺栓直接固定在門葉面板上，是將止水橡皮設在面板背水面的構造型式，是將止水橡皮設在迎水面的構造型式，止水橡皮一般采用條形橡皮。
4、平板節間止水閘門。對于分段的平面閘門或疊梁閘門，一般都應設置節間止水。
二、河北平板止水閘門生產廠家為您分析相關問題
要使平板止水閘門止水嚴密，除了門葉應有足夠的強度、剛度外，還要有合理的支承結構、止水結構、埋件結構等。除了要求設計合理，還要保證制造、安裝的精度。因此，平板閘門止水是否嚴密，是衡量設計、制造、安裝的綜合指標，是閘門好壞的根本標志。目前工程實際運用中，平板止水閘門漏水現象較為普遍，而且大部分情況發生在閘門的四角和底部。在設計中雖然閘門的止水型式很多，但往往忽略了對止水型式的選擇及對漏水通道的注意。制造、安裝中由于止水座板的焊接質量差，門槽埋件及止水座板安裝后發生變形，使止水座板不在一個平面上，止水座板不垂直等，都會影響封水效果。針對平板鋼閘門的漏水和啟閉機失靈等問題進行深入剖析，究其原因，總結如下：①閘門板底腳的底止水和側止水銜接不緊湊，搭接不嚴實；②側止水安裝定位不當，有的甚至落入門槽，失去止水意義；③原水閘設計中，對平板止水墩面上的接觸面一般為砼表面或在原漿砌石上附著一層砂漿面，表面粗糙，磨阻力大，容易拉斷或撕裂橡皮；④門槽只是簡易的砼材料，滾輪摩擦的阻力大甚至成滑動摩擦，導致啟閉閘門阻力大，啟閉失靈；⑤閘門較寬，單吊點閘門受力不均衡，穩定性差。
三、河北平板止水閘門生產廠家為您分析相關工程措施
鑒于以上工程問題，流域管理處在節水續建改造工程中對門槽和止水的設計采用了相應的工程措施。
1、平板止水閘門制造、施工中的措施。嚴格執行《水工建筑物金屬結構制造、安裝及驗收規范》，任一斷面止水座板與主軌距離偏差不應超過+5mm，門葉止水座面不平度不超過2。在門槽施工過程中，嚴格注意施工質量，確保埋件的安裝精度。
2、平板止水閘門在設計上采取的措施。
首先是頂側止水。平板鋼閘門的頂、側止水，一般采用P型橡皮，規格型號主要為P45和P60主要適用于中小閘門，P60主要適用于孔口大的閘門。在設計中應注意如下問題：一是頂側止水橡皮考慮預壓縮量4mm，以確保在安裝符合公差范圍內的封水嚴密。二是閘門頂側止水橡皮的粘接處，粘接膠量不宜過大，否則會產生與周圍橡膠性能不一致的現象，建議采用門型橡皮及轉角橡皮，克服粘接型式的缺點。三是注意水封壓板對止水的影響。為保證橡皮的壓縮均勻，壓板必須有足夠的強度，一般壓板厚度不宜小于10mm，壓板同p型頭之間間隙不宜過大。閘門頂止水應設翹頭壓板，尤其在水頭較高的潛孔閘門中，防止橡皮發生翻卷。四是對低水頭的閘門，尤其是工作門宜采用上游封水結構型式。五是底、側止水連接處也是容易忽視的漏水通道。底、側止水的連接，應避免在側止水的弧段進行，否則宜出現撕裂、開膠的現象。
然后是底止水。閘門底止水、疊梁門節間止水的漏水是較為普遍的現象，應引起足夠的重視。底止水結構型式的正確選擇，不但能夠很好的防止閘門漏水，還是防止閘門震動的主要環節。實踐證明，底止水橡皮外露部分不宜過短，一般取10mm左右為好，且接觸底檻端部宜采用倒角型式。
3、平板止水閘門門槽設計。門槽設計具體如下：根據閘門設計要求確定門槽深度和寬度，將門槽上、下游面設計成鋼質平面（槽鋼），將墩面上、下游（導向輪和止橡皮行程上）設計成鋼質平面寬度不小于 15cm，以便止水橡皮和導向輪有效地工作。槽底每隔40cm，用 100cm×8cm×9cm 扁鋼將槽鋼上下游和墩面導向輪和止水行程的型鋼焊接成一整體，并在相應的背面焊接鋼筋以便于預埋的鋼筋對焊；且二期砼澆筑是保證鉛直。另外，為保證壓力滾輪有良好的受力條件，靠滾輪軌道的一側（下游面）加焊工字鋼，背面焊加鋼筋，以便于預埋鋼筋對焊。在水閘底板上安裝鋼質底檻（槽鋼），并適當焊接鋼筋。將鋼構件門槽外圍三面預留 20cm～40cm 空間做二期砼澆筑。閘體澆筑時預埋的鋼筋和鋼構件的鋼筋頭一一對應，精心布置和設計，留有足夠的搭接對焊長度。為堅固起見，還應在墩中部布置成網狀構造筋焊接預埋筋以保證預埋筋的抗拉拽強度。在設計施工過程中，有兩點需要注意：①門底槽埋設應考慮到底止水落到底檻中心線上；②底檻應有足夠的寬度和強度，一般槽鋼即可。

4、平板止水閘門止水設計
止水的設計分為 P 型側止水和平板止水兩個主要部分。一是P 型側止水。在門板迎水面靠閘墩一側安裝 P 型止水橡皮，用平頭螺栓連接再焊于板面的角鋼上，且在設計中考慮 5mm的壓縮量，使 P 型橡皮的橡皮球壓縮緊貼于預埋在焊接的鋼質平面上，超過門槽的上游沿口 5cm。同時，底止水與側止水交角處將橡皮割切成一定斷面進行彎轉搭接，經壓板螺栓連接，這樣，就在門板上游由底止水和兩側止水形成連續性密封止水帶，使閘門滴水不漏。另外，嚴加要求施工單位和閘門的加工制作，閘口的澆筑寬度和鋼結構門槽安裝的位置準確度和鉛直度都需要較高的標準，一般精度要求在±2mm。精心設計、精心施工，解決平板止水閘門的漏水問題從工程上是可行的。二是平板止水。對于側止水和底止水均是平板止水橡皮時，要求定位準確，使其既不因螺栓壓板位置離門槽上游沿口太近而導致安裝的橡皮彎曲偏離墩面，又不因螺栓壓板位置離門槽上游沿口太遠而使安裝的橡皮附貼面過窄而落入門槽失去止水意義。對于底角側止水和底止水的搭接交叉處出現的空隙，塞填削割成型的橡皮契塊，并擰緊壓板螺母使側、底止水仍形成連續密封的止水帶，同樣可達到滴水不漏的效果。另外，注意門底檻必須是鋼質預埋件。
四、河北平板止水閘門生產廠家為您分析相關工程效果
經檢驗，精心設計和精細施工的門槽改善了閘門運行工的工作條件，閘門滴水不漏，同時閘門啟閉靈活，運用自如，真正做到了運行便利，為平板止水閘門自動化控制運行管理創造了良好的物質基礎和安全保證，該技術值得類似工程借鑒。
五、河北平板止水閘門生產廠家為您結語
工程的運行，平板止水閘門啟閉機靈活與否，止水狀況如何均直接關系著分水引洪工作的效率和效果。閘門的漏水和啟閉機靈活與否也始終困擾著水利管理人員。而門槽與止水的設計又是保證門槽經久耐用啟閉是否靈活，止水是否有效的關鍵，二者休戚相關，唇齒相依。據觀察，大部分平板鋼閘門的問題表現為：止水橡皮斷裂、止水失靈；壓力輪（懸臂輪）、導向輪不著軌道；門槽只是簡易的砼材料或在原漿砌石上附著一層砂漿；預埋角鋼由于設計考慮不周而扭曲變形使滾輪失效、失靈；滾輪不能正常滾動等。
河北平板鋼閘門廠家河北平板閘門價格平板閘門咨詢
河北平板鑄鐵閘門結構組成：

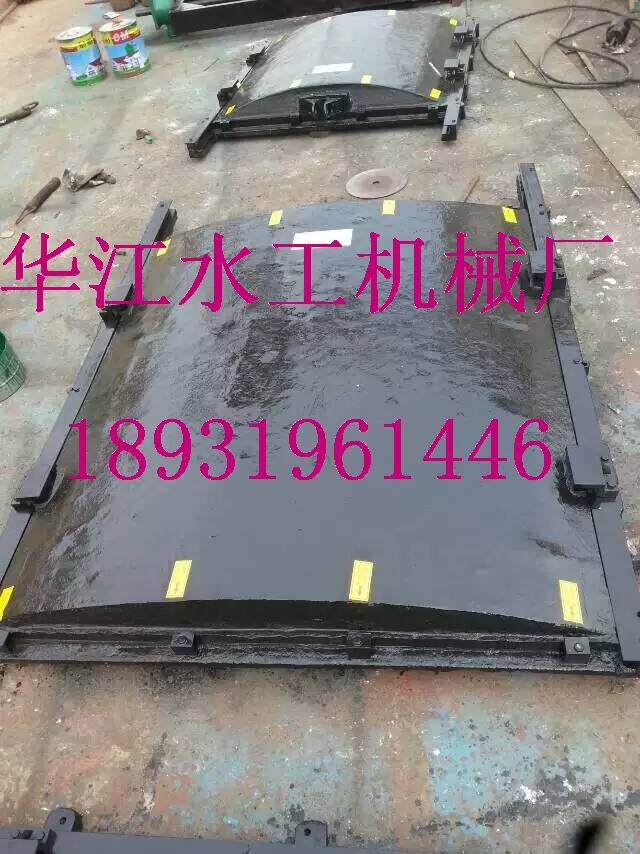

鑄鐵閘門主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！　￠l門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。結構設計：主要由閘框和閘板兩大部分組成�！　￠l框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件，板面四周設鑄鐵邊框梁，為提高閘板的強度，板面制成拱形，拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、運輸和安裝，閘板可制成上下幾部分，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。工作原理：閘板是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道，滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工　　刨光后平直光滑、貼合嚴密，使結合面、止水面與運動滑道合三為一。在啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

我廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。黑龍江水利渠道鑄鐵閘門生產廠家實圖規格主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，湛江渠道鑄鐵閘門型號大全，污水閘門，電閘門，水閘門，雞西800*800渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、汕頭水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，萍鄉鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。
