基本配置
1.電動送料機架一臺（配兩個料盤）
2.壓筋調平裝置一套
3.液壓剪角機四套連模具
4.液壓剪板機液壓折彎機一套
5.電腦及控制器及生產軟件一套
說明
1.定尺開料，可直接與電腦等離子切割機配合使用。
2.a.CS插骨剪角，可與C骨法蘭機和S插條法蘭機配合使用。
b.TDF自成法蘭的各種連接方法定位剪角，可與TDF自成法蘭機，TDF接邊機配合使用。
c.可剪角鐵法蘭或之字法蘭使用的各種剪角。并能折出""、""′和""′并能與聯合
合縫機配套使用而完成整套風管。
3.可完成TDC剪切角并和插條法蘭折彎，如生產矩′型風管。可與聯合合縫機和插條法蘭配
合使用而完成完整風管。
壓筋機可分為單線壓筋機、五線壓筋機和七線壓筋機，它具有重量輕，移動方便的特點，適用于通風管道工程的現場制作。五線平衡壓筋機用于板料補強，可一次性壓出多條加強筋，多用在冷氣風管制作箱板料的加強等方面�！∥寰�壓筋機是現代板金加工及通風管道的風管加工必備之一，它集校平、壓筋兩用于一體�？陕摵喜僮鳎部蓡为毷褂�。配備專用上料架及出料臺，極大的保證上料的平穩均勻，使板材校平及壓筋效果顯著。
本公司主要用于通風設備生產有風管理生產線、咬口機、手動折邊機、共板式法蘭折邊機、偏三星卷板機、共板式法蘭機、壓筋機、電動角鐵卷圓機、轆線機等一系列機器 。
G1.2X1300五線壓筋機、七線壓筋機是我公司一個成熟的產品，五線壓筋機用于對薄的平板進行壓筋，五線壓筋機以增強板件的剛度，防止變形，五線壓筋機主要用于壓制大口徑通風管道板壁加強筋；五線壓筋機適用于箱柜及家用電器,汽車,電梯等輕工行業部門的薄板壓筋加工。五線壓筋機操作簡單，性能穩定，維護方便等特點。
一、性能特征：
1、壓筋機是金屬風管加工中不可缺少的機械設備；
2、五線、七線壓筋機既可以單獨作為板材壓筋設備使用，也能與開卷機、校平機、剪板機、咬口機、共板法蘭成型機及共板法蘭折方機等組成標準的矩形風管半自動生產線，生產標準的共板法蘭風管。
3、該機器加工精良，壓筋平整美觀，性能良好，是風管加工中降低成本的首要選擇�！�
五線、七線壓筋機主要由機架、減速器、鏈傳動、壓筋機構等部分組成。1、機架：由型材和板材焊接而成，具有良好的剛性和穩定性。2、減速傳動部分：啟動電機后經皮帶帶動、減速機、鏈傳動至下壓筋軸，下壓筋軸經齒輪傳至上壓筋軸。板材在上壓筋軸上的上壓筋輪和下壓筋軸上的下壓筋輪間被送進，并滾壓出筋條。兩端上部的調節手輪用以調節壓筋深度，使之達到要求的壓筋深度，完成壓筋操作。

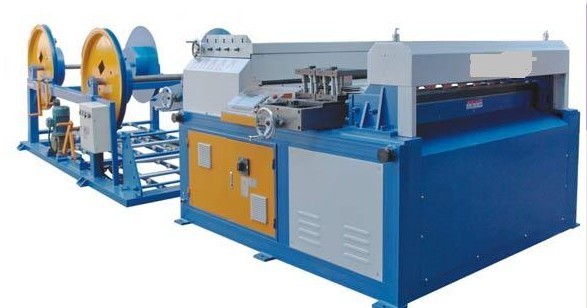

馬鞍山博爾特風管生產超級三線包含電動料架，調平壓筋，沖方口，沖尖角，折邊，剪切，升降雌口轆骨機（升降轆骨機1 型）機。可實現剪切，聯合角成型，提高生產效率。能與法蘭成型機，折邊機等配套使用。采用全電腦PLC 控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線加工速度為18 米/ 分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5 噸，可根據客戶要求配套。
康美風為中小型風管加工企業和施工企業提供了精簡型風管生產線。這些設備既可以作為單機使用，又可以與其他單機配合組成簡易風管生產線。精簡型風管生產線既是小型風管加工廠的設備，更可直接帶到工地現場。簡單易學，僅需一人操作，節省人工。
該生產線可滿足風管板料下料，同時可以為TDF（共板法蘭），折彎機，全自動下料生產，適合工地現場或小型風管生產企業使用。
|
型號 |
料寬 |
料厚范圍 |
速度 |
剪切誤差 |
對角線誤差 |
|
CSL3-1.2x1300 |
1300mm |
0.4-1.2mm |
0-18m/min |
±0.5mm |
±0.5mm |
|
CSL3-1.2x1600 |
1600mm |
0.4-1.2mm |
0-18m/min |
±0.5mm |
±0.5mm |
五線壓筋機是通風管道必不可少的機器,詳細描述：
本公司專業生產通風管道設備,咬口機（轆骨機），多功能咬口機（轆骨機）,手動折邊機,共板法蘭折邊機，手動卷圓機，電動卷圓機,腳踏剪板機,牛頭剪，沖剪機,五線壓筋機,單線壓筋機，開料機，電動剪板機，七線壓筋機，螺旋風管機，角鐵法蘭機（角鋼卷圓機，角鋼法蘭機），共板法蘭機（共板法蘭成型機），以及風管生產2線（風管加工生產線）等產品,廣泛應用于空調,通風管道,消聲器,排塵工程等
五線壓筋機
型號：G1.2x1300
規格：1600x820x1100
產品別名：五線壓筋機
用途：通風管道
適用行業：冷熱管道生產 快！快！快！不是一般的快！
最快每天可加工風管3000平方！
效率為直線型超級五線的1.5-2倍！
性能特點
1：U型結構，占地小，組裝簡單，適合中小廠房使用
2：伺服氣動機械手驅動送料，保證平穩，定位精準，速度更快
3：超高效率，超省人工，每片L片只需20-25秒，效率較直線型提高一倍
4：固定式咬口機，省去來回移動時間，提高工作效率
5：所有軋轆全部采用軸承鋼材質，使用壽命提高5倍以上
6：數控系統增加省料模式，每卷料只有一塊小于20mm的廢料
7：帶生產記憶功能，具有生產訂單可查詢功能
主要進口配置
1: 北京華德+臺灣液壓系統
2: 日本歐姆龍（OMRON）專用編碼器
3: 臺灣上銀（HIWIN）直線導軌
4: 施耐德電氣系統
基本配置
1: 電動卷料架兩臺，料盤4個（每卷5-7噸）
2: 托料架一個
3: 主機一臺（二線主機）
4: 不銹鋼滾筒式傳送平臺兩個
5: 固定式聯合咬口機一臺
6: 雙機聯動共板法蘭機一臺
7: 雙機聯動角鋼法蘭機一臺
8: 伺服送料平臺一個
9: 液壓折方機一臺
10: 電腦控制系統一套
功 能
主要完成共板法蘭/角鋼法蘭或“C”型法蘭成型，日加工能力1000-2500平米，風管只要輸入尺寸、生產線自動完成開卷、校平、壓筋、沖角、剪切、聯合咬口、共板法蘭/角鋼法蘭成型或“C”型法蘭成型、折方成型。
壓筋機，五線壓筋機，校平壓筋機 五線壓筋機它具有重量輕，移動方便的特點，適用于通風管道工程的制作。五線平行壓筋機用于板料補強，可一次性壓出多條加強筋，多用在冷氣風管制作箱板料的加強等方面。
牛頭剪板機，轆剪壓筋機，牛頭剪又稱轆剪機，博爾特工公司多年來一直致力于生產風管加工設備 ，剪板機，咬口機，壓筋機，共板法蘭機，手動折邊機，卷圓機，偏三星卷板機，腳踏剪板機，牛頭剪板機，風管生產線等等，博爾特生產的直線剪板機(牛頭剪)剪料最大寬度630毫米(1250板料對開)，剪板長度不限。最大剪板厚度1.5毫米。該機主要用于移動場所現場剪切鋼板使用，較普通剪板機占地面積小、移動方便、操作簡單。
牛頭剪板機和手動折邊機,咬口機聯合使用,是
制作通風管道的好幫手,解決了手工操作的效率低,工藝差的弊病,大大提高工作效率,節省時間,降低生產成本.，轆剪壓筋機是集剪板、壓筋于一身的兩用機型。規格：LQ-15型，可剪厚度：1.5mm以下；可剪寬度：1250mm，具有操作簡單、方便靈活等特點，廣泛用于通風管道及鈑金制作的現場加工。
風管生產二線包括料架，調平，壓筋，沖口沖角，液壓剪板�？筛鶕蛻粢笤O置任意尺寸進行下料(長度誤差為±0.5mm/m，對角線誤差為±0.8mm/m)，可根據客戶要求設置任意尺寸進行下料沖口沖角。ALM-Ⅱ型風管生產線與T-12共板法蘭成型機，風管轆骨機、共板折邊機配套，加上相應角碼便能生產高質量的矩形法蘭風管。
基本配置：料架－調平－壓筋－沖口沖角－剪切
