RW12-15/200A跌落式熔斷器是配電線路分支線和配電變壓器最常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于35kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。它安裝在35kV配電線路分支線上，可縮小停電范圍，因其有一個明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個安全作業環境，增加了檢修人員的安全感。

RW12-15/200A跌落式熔斷器安裝在配電變壓器上，可以作為配電變壓器的主保護，所以在35kV配電線路和配電變壓器中得到了普及。

二、

RW12-15/200A

使用條件

 環境溫度：不高于+40℃，不低于-30℃

海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正）

 電源頻率：50±2Hz；

地震烈度：7度以下

最大風速：35m/s

三、

RW12-15/200A

跌落式熔斷器結構簡介

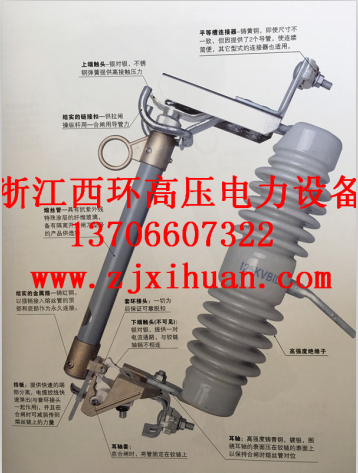

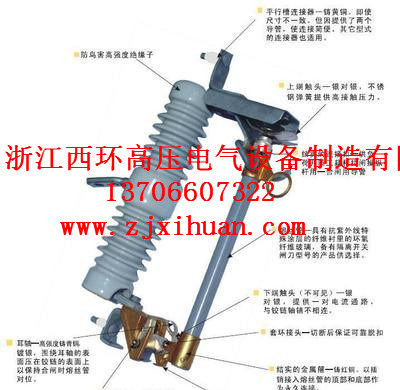

熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，

熔絲迅速從滅弧管中抽出，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。

四、工作原理

跌落式熔斷器由絕緣子、接觸導電系統和熔管三部分組成。正常工作時，熔絲使熔管上的活動關節鎖緊，熔管在上觸頭的壓力下處于合閘狀態。故障時，熔絲熔斷，在熔管內產生電弧，

熔管內襯的消弧管在電弧作用下分解出大量氣體，在電流過零時產生強烈的去游離作用而熄滅電弧。由于熔絲熔斷，因而活動關節釋放使熔管下垂，在上、下觸頭的彈力和熔管自重的作用下迅速跌落，形成明顯的斷開間隙。

五、

RW12-15/200A跌落式熔斷器主要技術參數

型號: RW12-15/100

額定電壓 15kv

額定電流100A

開斷電流 8kA

沖擊電壓 125BIL

工頻耐壓  45kv

型號:RW12-15/200

額定電壓：15KV

額定電流：200A

開斷電流：12.5KA

沖擊電壓 125BIL

工頻耐壓  45kv

六、熔斷器選用

安裝地點的短路容量應在跌落式熔斷器額定斷流容量范圍內。若超越上限，則可能因電流過大，產氣過多而使熔管爆炸；若低于下限，則有可能因電流過小，產氣不足而無法熄滅電弧。

因此，在選擇跌落式熔斷器的額定容量時，既要考慮其上限開斷電流與安裝地點的最大短路電流相匹配，還要重視其下限開斷容量與安裝地點的最小短路電流的關系�？紤]到跌落式高壓熔斷器作為配電變壓器內部故障的主保護，保護范圍從低壓熔斷器變壓器側到高壓熔斷器變壓器側，而且又作為低壓熔斷器的后備保護，應以低壓出口兩相短路作為短路電流最小值來選擇其下限開斷容量。

七、熔絲的選擇

熔絲的選擇應能保證配電變壓器內部或高、低壓出線套管發生短路時能迅速熔斷。實踐中常按以下原則選擇：配電變壓器容量為160kVA以下的，熔絲按變壓器額定電流的2～3倍來選；配電變壓器容量為160kVA及以上的，按1.5～2倍選擇。熔絲的選擇還必需考慮熔絲的熔斷特性能否與上級保護時間相配合，這是決定采用熔絲保護能否生效的關鍵問題。配電線路的速斷保護動作時間很短，約為0.1s左右。根據熔絲的特性曲線，在0.1s內使熔絲熔斷的電流應不小于額定電流的20

倍。這一數據是保證熔絲與首端斷路器配合的必要條件。
