ZSW-35系列支柱絕緣子35KV線路西環高壓提供參數，安裝尺寸
發布者：xihuangaoya 發布時間：2016-03-03 23:19:50
戶外實心棒形支柱絕緣子用于工頻交流電壓10-500KV戶外電站、變電所配電裝置和電器設備中，作帶電部分的絕緣和支持用。
絕緣子適用環境為-40~+40，部分產品可用于海拔高度為4000m的地區。產品分為普通形和耐污性兩大類，耐污性可適用于中等、重及特重污區。
結構和工藝特點
該系列絕緣子瓷件為實心結構，膠裝部分采用柱體上砂結構，我廠的瓷配方先進，性能優異，經實際運行，可靠性非常高。上砂用的砂子是專用的經過嚴格工藝控制的造粒砂，具有與瓷體優良的結合性能和合理的膨脹系數，能有效地提高產品的機械強度。產品的法蘭結構合理，受力時應力分布均勻。其材料為機械強度高的球墨鑄鐵，表面熱鍍鋅。具有優良的抗銹蝕能力。膠裝用水泥為高標號水泥，加上合理的養護工藝，使瓷的強度得到了充分的發揮。任何電壓等級的產品皆為單柱式，具有結構簡單，運行使用壽命長和維護工作量少等優點。為保證絕緣子的可靠性，本廠對產品進行逐只打擊、超聲波探傷和四向彎曲耐受負荷試驗。
產品技術標準
GB8287.1 高壓瓷支柱絕緣子 技術條件
IEC 168 高壓瓷支柱絕緣子
產品型號說明
例1：zsw2-220/16k-3
表示戶外棒形支柱絕緣子、耐污性、設計序號為2、220kv電壓等級 型號含義 、16kN彎曲強度、上下法蘭均為光孔、用于3級污區。
例2：ZSI-110/4L
表示戶外棒形支柱絕緣子、普通型、設計序號為1、110kV電壓等級、4kN彎曲強度、上下法蘭均為螺孔、用于I級污區。

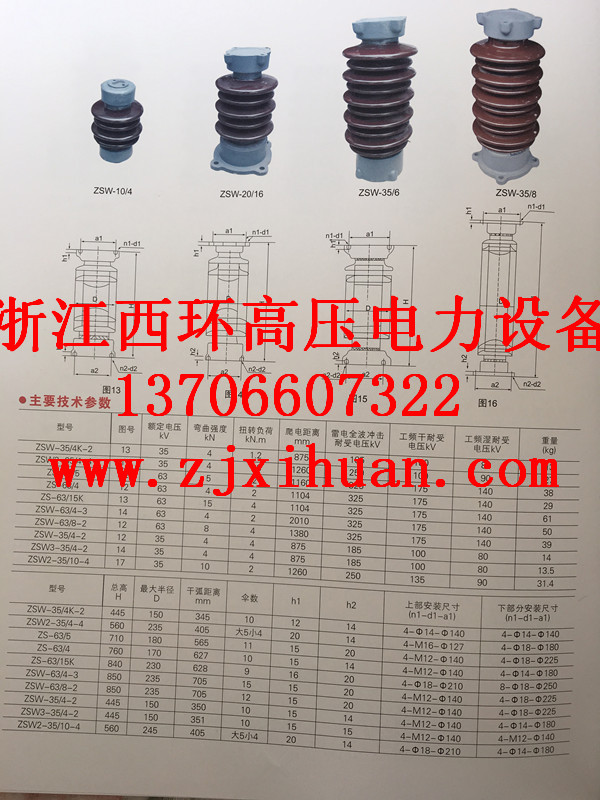

部分型號絕緣子產品圖片
型號 圖號 額定電壓KV 彎曲強度kN 扭轉負荷Kn.m 爬電距離mm 需電金波沖擊耐受電壓kV 工頻干耐受電壓kV 工頻濕耐受電壓kV 重量kg 總高H 量大半徑D 干弧距離mm 傘數 h1 h2 上部安裝尺寸n1-d1-a1 下部分安裝尺寸n1-d1-a1
ZS-10/5L 9 10 5 - 230 78 40 28 6 220 140 125 2 10 15 2-M8-36 4-M10-φ55
ZS-10/4 10 10 4 - 230 78 40 28 6 210 140 123 2 10 12 2-M8-36 2-φ12-φ130
ZS-20/10 12 20 10 - 400 150 75 50 18 350 180 224 4 15 20 4-M12-φ140 4-φ18-φ210
ZS-20/8 11 20 8 - 400 150 75 50 14.5 350 165 217 4 15 14 2-M12-76(中M16) 4-φ14-φ180
ZS-20/16 12 20 16 - 470 150 75 50 14.5 350 190 218 5 15 20 4-M12-φ140 4-φ18-φ210
ZS-20/30 12 20 30 - 470 150 75 50 32 400 205 222 5 15 25 4-M12-φ140 4-φ18-φ250
ZS-35/30-G 12 20 30 - 575 170 100 70 32.6 450 205 272 5 15 25 4-M12-φ140 4-φ18-φ225
ZS-35/6L 14 35 6 3 648 170 100 70 17 420 165 308 7 15 15 4-M12-φ140 4-M12-φ140
ZS-35/8 12 35 8 2 625 170 100 70 16 420 165 306 6 15 14 4-M12-φ140 4-φ14-φ180
ZS-35/4K 13 35 4 2 648 170 100 70 12 400 150 300 7 15 14 4-M14-φ140 4-φ14-φ140
