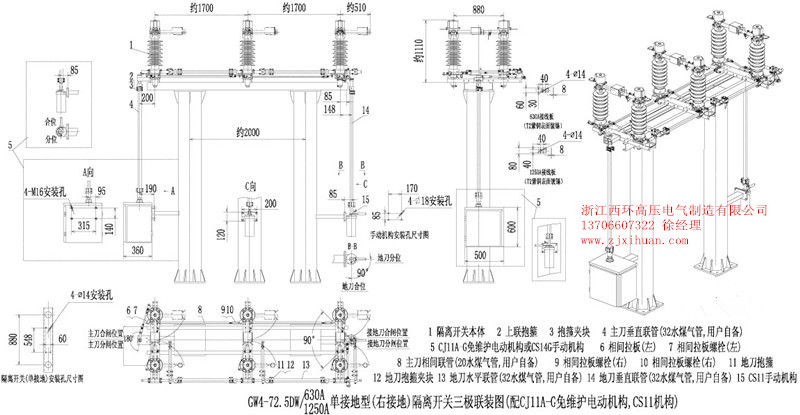

GW4-72.5系列66KV隔離開關,用法,安裝尺寸及技術參數介紹
發布者:xihuangaoya 發布時間:2016-03-03 22:39:48
GW4系列戶外隔離開關使用說明書 一.產品用途及適用范圍 1.GW4系列戶外隔離開關適用于裝置在戶外高壓配電設備線路上,供線路在有電壓無負載時做分合操動之用。2.隔離開關適用于:(1)海拔不超過1000米。 (2)周圍介質溫度不高于+40度及不低于-30度。注:海拔高度及周圍介質溫 度不能滿足上述條件時,可按GB311-64國家標準要求,使用此種隔離開關。 3.隔離開關不適用于: (1)有導電或起化學作用氣體,蒸氣作用的場所。(2)有大量塵埃聚集的場所。(3)有火災及爆炸危險的地方。 (4)有劇烈震動或沖擊的場所(如在電鎬,挖土機旁等)。
三.結構簡介 GW4系列高壓開關是一種雙柱式隔離開關,它是單極型,當三極使用時,極間用帶軸機械連接起來,三極同步使用。 GW4系列隔離開關由底座、絕緣支柱及導電部份組成。 GW4系列隔離開關每極有兩個瓷柱,分別裝在底座兩端軸承上,以交叉連桿連接(GW4-10系列隔離開關只有一個瓷柱裝在底座一端軸承上,另一個瓷柱固定裝在底座的另一端)可以水平旋轉。 GW4系列隔離開關導電閘刀分成兩半,分別固定在兩個瓷柱的頂上,作水平分合閘、觸頭接觸地方是在兩個瓷柱的中間,用操動機構操動一個瓷柱及導電轉動91度,另一個瓷柱及導電體也由連桿傳動轉動91度,(GW4-10系列隔離開關當操作機構操動時,只有轉在底座軸承上一端的瓷柱及導電體轉動91度,另一端固定),于是閘刀便向同一側方向斷開或閉合。 GW4-12系列隔離開關配用CS11-1型手力操動機構操動。GW4-24系列隔離開關配用CS11-1型手力操動機構操動。GW4-40.5系列隔離開關配用CS11型手力操動機構操動。 GW4-126(72.5)系列隔離開關配用CS11-1型手力操動機構操動。GW4-40.5D系列隔離開關配用CS8-6D型手力操動機構操動。GW4-126D(72.5D)系列隔離開關配用CS8-6D型手力操動機構操動。GW4-145D系列隔離開關配用CS8-6D型手力操動機構操動。 四、安裝說明 1、安裝前,打開木箱,按照“國家標準”檢查產品,備件及隨附的產品使用說明書,然后清除零件上的塵埃,污物,仔細檫凈瓷柱,接地螺釘及螺孔之表面,檢查所以螺釘是否緊固,最后在所有導體的可動接觸部分涂上一層工業凡士林油。 2、隔離開關應水平安裝于鐵架或其他支持物上,操作機構裝于隔離開關之下方。 3、在安裝前,應根據隔離開關及操作機構的相對位置作出聯動圖解,以決定聯接鋼管的長度及聯動臂的適當方位。
4、安裝時可先裝隔離開關及操動機構,然后以予定接管接于兩者間,隔離開關極間連接可用1水管,連接螺釘可用電焊焊在管上,待三相調節各閘到不同時接觸的差異不應超過3毫米時,將緊固螺帽旋緊以定位然后將煤氣管接上,調節妥當后,傳動州與操作機構上軸均分別各鉆2貫通孔。Φ8并用Φ8圓錐肖牢固(客戶自備)。 5、在安裝隔離開關時應注意以下各項: (1)操動機構手柄在“分”開之最終點,隔離開關閘刀必須到達打開位置最終點,手柄在“合”閘之最終點,隔離開關閘刀必須到達閉合位置之最終點。(2)隔離開關的絕緣間隔,每相之間不得低于1200毫米。 (3)導線與隔離開關的連接應特別牢靠,并盡可能置于同一平面上,使其所應力為最小。 (4)隔離開關的安裝高度一般為2.5-10米,(基座至地面距離)操動機構的高度一般為1.3米(手柄轉軸至地面距離) (5)觸頭接觸處及接地接觸處應清除氧化痕跡,接地回路電阻不得超過3歐姆。 (6)安裝好后,進行3-5次分合操作,以檢查安裝質量如有不妥的地方應重新加以調整 (7)輔助開關與隔離開關的配合,應為斷路訊號觸頭在閘刀通過全部行程75%以后開始動作,接合訊號觸頭在閘刀觸合后開始動作、接合訊合觸頭在閘刀觸合后開始動作,如不為此結果必為輔助開關的轉軸方位弄錯,此時可以矯正之。 6、檢修與維護 1、隔離開關每年定期進行1-2次檢查,檢查隔離開關的閘刀,觸頭的接觸部分是否有過熱及紅蘭色氧化痕跡,并消除修正,然后涂以凡士林油。 2、檢查信號回路和機構,查看信號觸頭和機構零件是否損壞,如發現損壞應立即更換。 3、檢查隔離開關的支柱瓷瓶是否良好,如發現損壞應立即更換。4、隔離開關必須在線路上的負載已經切斷,斷路器已跳閘后,方可進行操作。 5、當線路上無斷路器或斷路器發生故障時隔離開關允許在下列情況下進行分合; (1)對量度用的電壓互感器進行分合。(2)對母線設備上的充電電流進行分合。(3)對電力變壓器的空載電流進行分合。
