GW4-40.5 (D) 型戶外交流高壓隔離開關(以下簡稱隔離開關)，是三相交流50HZ戶外高壓開關設備，供高壓線路在有電壓無負荷時分合線路之用，宜作變電站出線隔離開關。  該型產品下列技術標準：GB1985—89《交流高壓隔離開關和接地開關》GB/T11022-1999
《高壓開關設備和控制設備標準的共同技術要求》IEC129（1984）《交流隔離開關與接地開關》
2.  使用環境條件
a. 海拔高度普通型≤1000m、高原型≤4000m。
b. 覆水厚度10<mm
c. 風壓≤700pa。
d. 地震烈度<8度。
e. 周圍空氣溫度：上限+40℃、下限-30℃。
f. 安裝場所無易燃物質、爆炸危險、化學腐蝕及劇烈震動。
GW4—40.5D/630

GW4—40.5D/1250

5. 主要結構

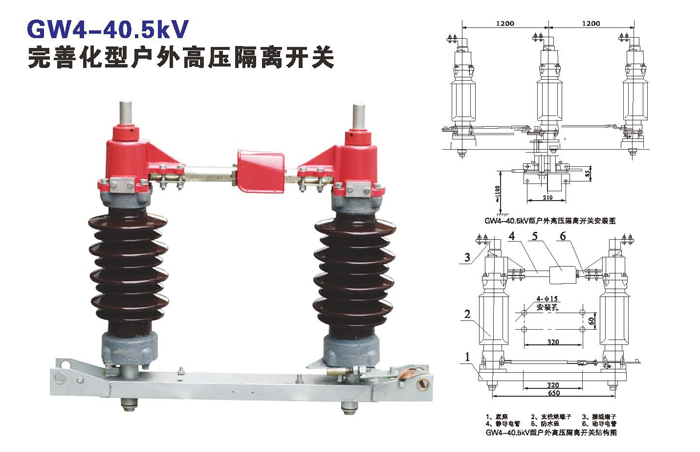

  隔離開關為單極雙柱式水平旋轉結構，
三極成組配套使用，亦可單極使用。隔離開關單
極由底架、軸承座、支柱絕緣子、導電主回路、機械連桿等組成。隔離開關的三極用接頭、
聯動拉桿、管接頭、軸銷、鋼管（用戶自備）
、以及手力操動機構（以下簡稱操動機構）等
連接成組。

隔離開關的底架一端或兩端均可裝設接地開關。
隔離開關兩端的接地開關由手力操動機
構聯鎖控制，從而使隔離開關與接地開關按主分—地合—地分—主合的順序實現防誤動操

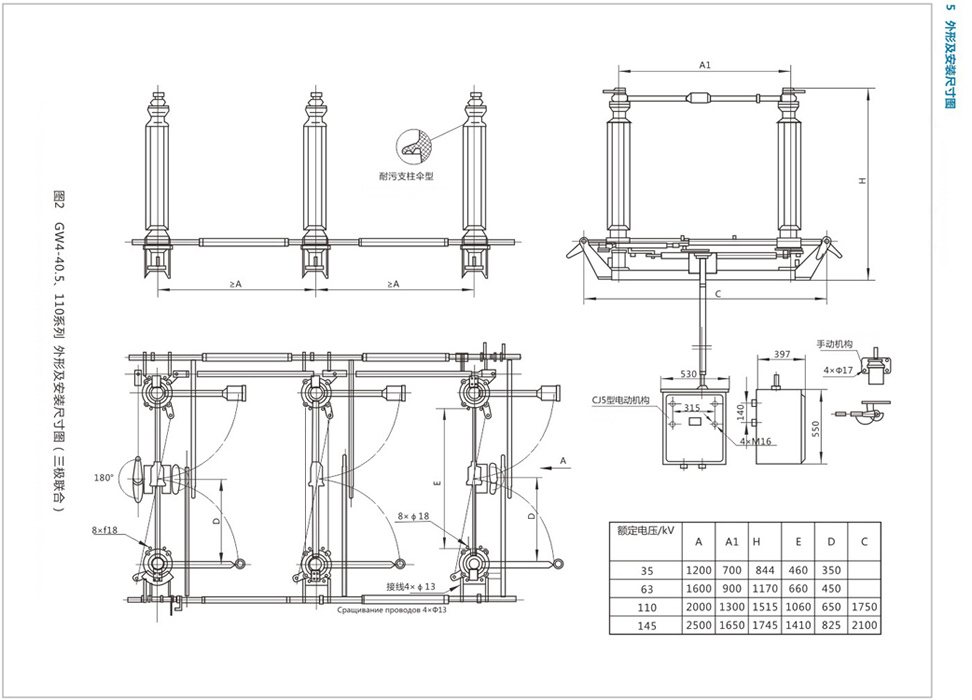

作，產品外形參見圖

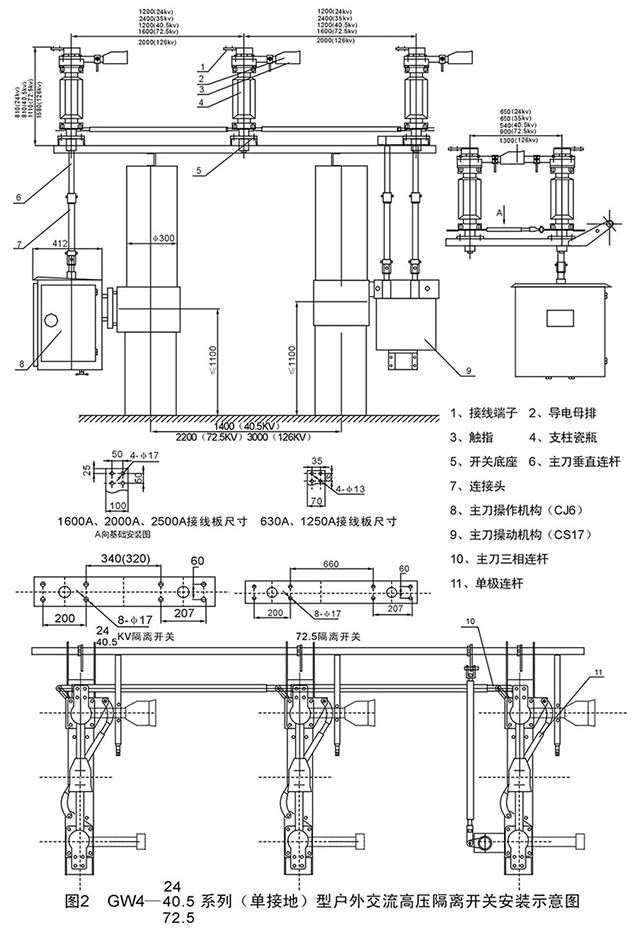

底架：由GB9787—88熱軋角鋼構成，在底架的兩端安裝有軸承座，內置2個圓錐滾子軸承以保證軸裝配轉動靈活，其結構和安裝尺寸見圖

5.2

支柱絕緣子：有普通型、耐污型、高原型三種，其性能符合GB8287.1《高壓支柱瓷絕緣子技術條件》、GB8287.2—87《高壓支柱瓶絕緣子尺寸與特性》。耐污型還符合GB127744—91《耐污型戶外棒型支柱絕緣子》。每極隔離開關配用支柱絕緣子兩只，支柱絕緣子豎立安裝在軸裝配上，其上端固定導電主回路。

5.3

導電主回路：由接線座及左、右觸頭裝配所組成。630A與3150A之結構基本相同，僅有導電管截面、表面鍍層、觸指數目及軟導線上的區別。接線座內裝導電桿及軟導線裝配，比傳統滾動接觸方式電阻小、導電性能好，如圖
3
所示。左、右觸頭裝配的構造及合閘到位后的接觸狀態

5.4

接地開關：接地開關裝在隔離開關底架的端部，接地開關的靜觸頭裝在導電主回路的導電管上。

5.5

機械連桿：隔離開關由操動機構通過裝在底架中間的操動軸操動，經過主軸拉桿驅動左觸頭側支柱絕緣子旋轉90°。聯動拉桿驅使三極隔離開關聯動分合閘。接地開關由操動軸帶動地刀拉桿驅使地刀，向上（向下）旋轉一定角度，完成合閘（分閘）。三極接地開關的每極之閘用φ32×3鋼管連接實現三極聯動。三極隔離開關聯動φ25×2.5鋼管連接實現三極聯動。三極隔離開關聯動用φ25×2.5鋼管連接實現三極聯動。隔離開關與操動機構用φ42×3鋼管連接，鋼管用戶自備。

5.6

操動機構：隔離開關出廠時配用CS17手力操動機構。機構由底座、聯鎖板、手柄及輔助開關組成。輔助開關有4極、8極兩種規格，分別有2對與4對常開常閉觸點。供聯鎖及傳遞信號之用。手力操動機構加裝電磁鎖后，可使隔離開關增加電氣閉鎖防動功能。電磁鎖及其安裝附件另行計價供給，由用戶自行安裝。
