                AB-3S-12系列永磁真空斷路器的安裝,使用,功能,用途介紹
                發布者:xihuangaoya  發布時間:2016-03-03 12:57:30
                西環專業生產高端品質,AB-3S-12三相永磁真空斷路器《AB-3S-12三相永磁真空斷路器》價格優惠現,貨源充足,全國各地均可貨到付款,專業的銷售理念\專業的配貨經驗\專業的產品解答\針對經銷商\批發商\中間商\更多的保障

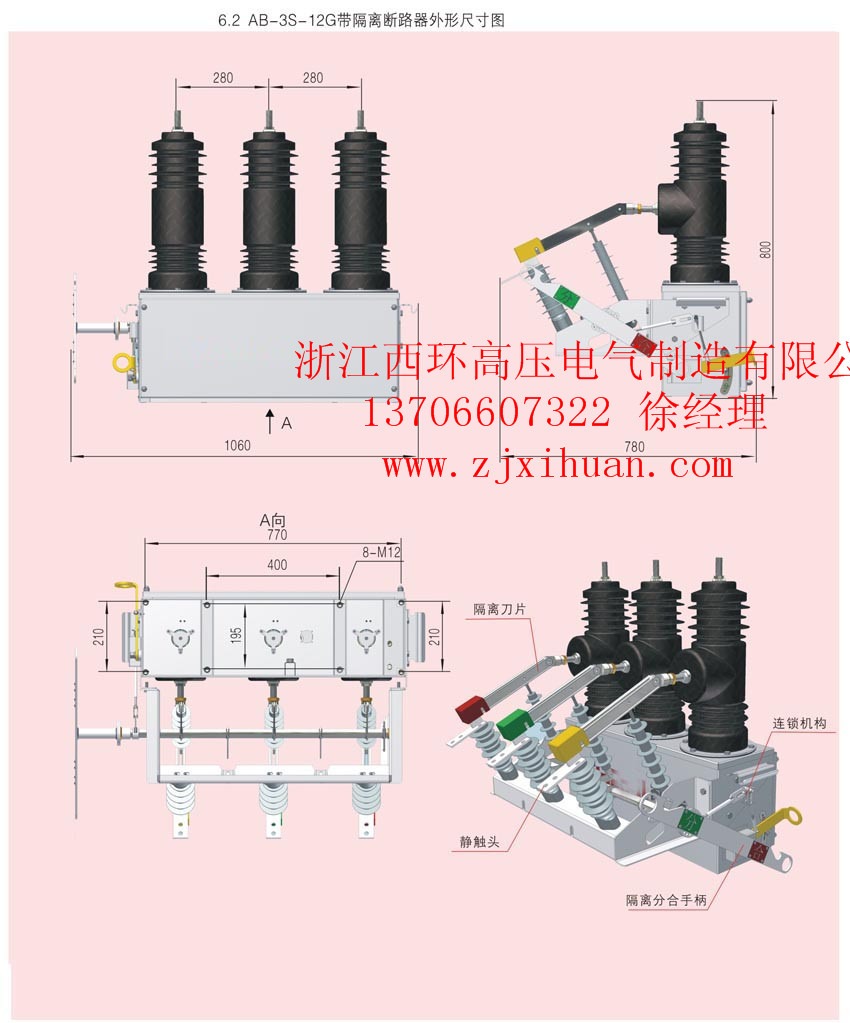

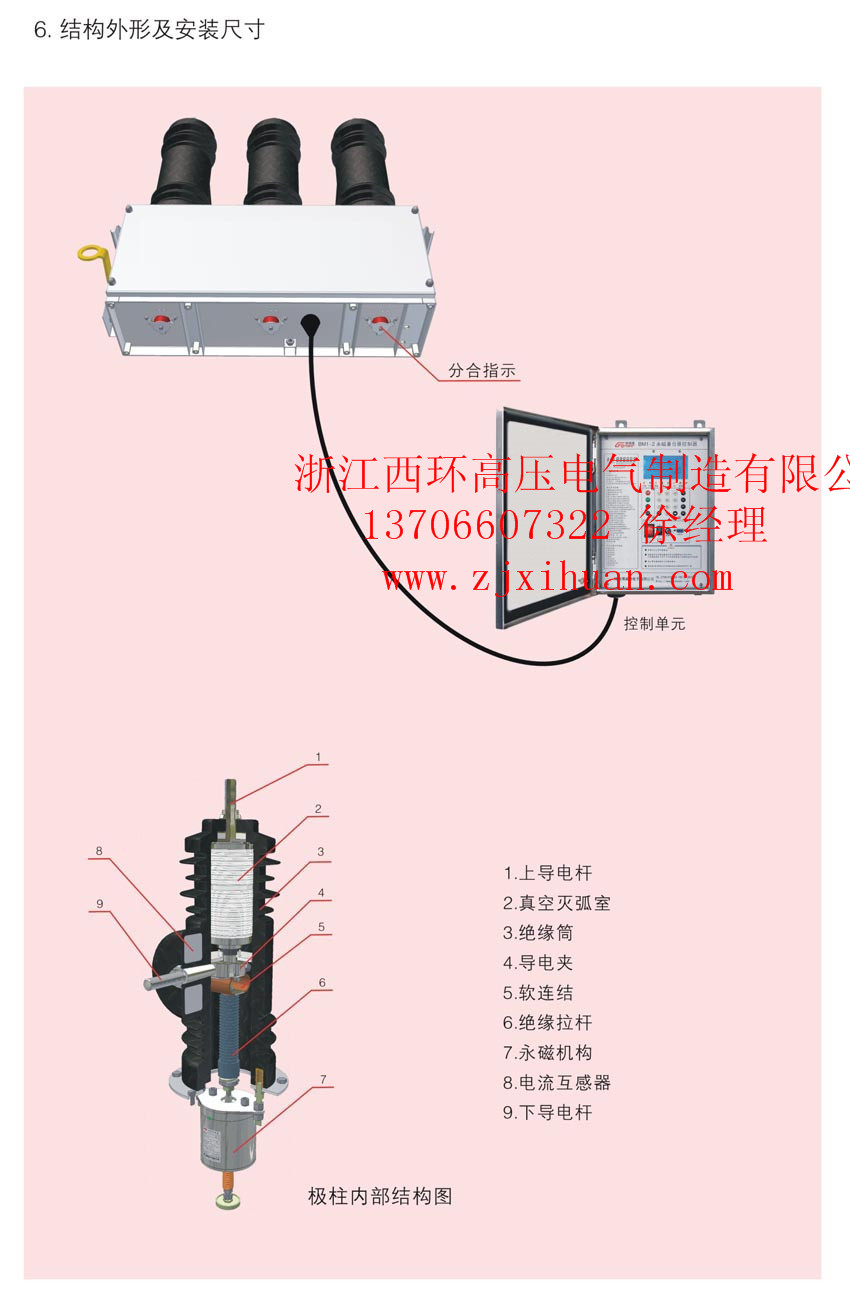

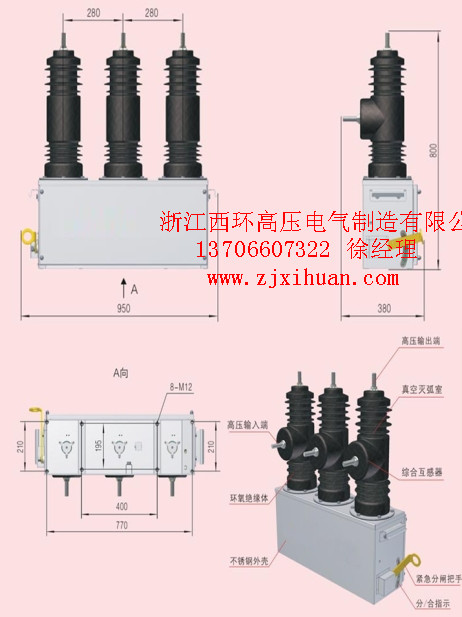

                戶外真空永磁斷路器主要由集成固封極柱、電流互感器、永磁操動機構組成。斷路器為小型化設計,永磁操動機構通過箱體固定。該結構簡潔明快,設計精度高,安裝極為方便,且現場安裝時無需調整即可滿足真空滅弧室開距和超程要求。外殼采用不銹鋼箱體或經達克羅防銹處理的鋼板箱體,美觀大方。同時配有手動分閘裝置,隔離開關和電流互感器可供用戶選
                擇,充分滿足用戶的不同需要。戶外真空永磁斷路器采用先進的永磁操動機構。
                此機構利用一種穩態的磁路系統,使用激磁線圈驅動鐵芯到相應的極限位置,并利用高性能永磁體所提供的磁場能量,使之保持在極限位置。激發其中一個激磁線圈使之產生大于剩余保持力的驅動力,即可使永磁機構的動鐵芯動作。
                永磁操動機構省去了傳統機構易損的儲能、鎖扣等機械裝置,簡化了結構,其零件數量較傳統機構減少了70%以上,不僅簡化了裝配,而且大大提高了機構的可靠性和壽命,同時由于采用了電容作為操作電源,避免了輔助電源波動對機構動作特性的影響,性能優越的操動機構可長期頻繁操作,機構本身壽命可長達10萬次,并真正做到永久性免維護。
                斷路器開關位置的檢測采用了電子器件而沒有物理接觸,可靠性高,
                便得因操動機構引起的開關故障的概率大大降低。操動機構的控制由配套的智能控制單元完成,可就地任分、合操作,也可通過通訊接口進行遙控,斷路器的其他信息也可通過通訊接口傳輸到所需處,通訊的通道可以為無線電、載波、有線通道、光纖通道等。

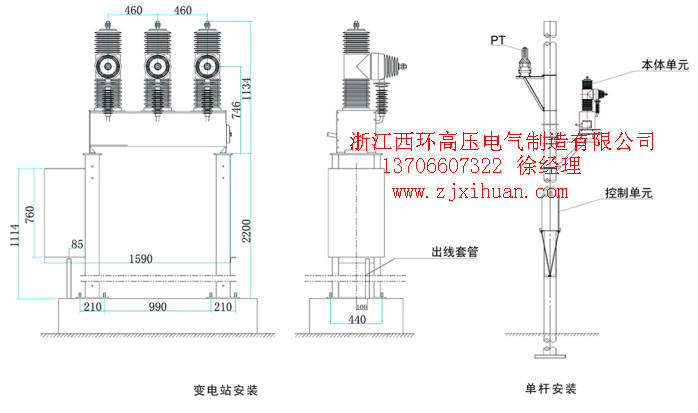

                智能控制單元安裝于柱上斷路器的下方,斷路器與智能控制單元之間在控制電纜連接。智能控制單元的電源為AC/DC200V,可以由變電站的電源系統提供,或由市電提供,或在開關的電源側加裝電壓互感器(PT)來取得電源。
                智能控制單元中配備有蓄電池,在正常工作中智能控制單元中的蓄電池處于浮充電狀態,在外界電源失去時,由蓄電池供電,完成對斷路器的控制,可保證斷路器完成一個-0.3S-合分-T1-合分-T2-合分的操作循環。斷路器操動機構中設有手動分閘把手,作為控制系統或電源故障時分閘操作之用。
                工作原理與過程
                滅弧原理:
                斷路器采用真空滅弧室,以真空作為滅弧和絕緣介質,具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時 ,在觸頭間將會產生真空電弧,同時,由于觸頭的特殊結構,在觸頭的間隙中也會產生適當的縱向磁場,促使真空電弧保護為擴散型,并使電弧均勻地分布在觸頭表面燃燒,維持低的電弧電壓,在電流自然過零時,殘留的離子、電子和金 屬蒸汽的
                微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩子,滅弧室斷口的介質絕緣強度很快被恢復,從而電弧被熄滅,達到分斷目的。
                儲能:
                在智能控制單元內合上輔助電源開關給智能控制箱內蓄電池充電,如果蓄電池已充電時可以將智能控制箱內的蓄電池開關合上,等待20s此時儲能電容器已充電,斷路器已處在準備操作狀態
