ZW7-40.5真空斷路器35KV線路保護必不可少的產品，西環高壓廠家批發
發布者：xihuangaoya 發布時間：2016-03-03 12:43:09

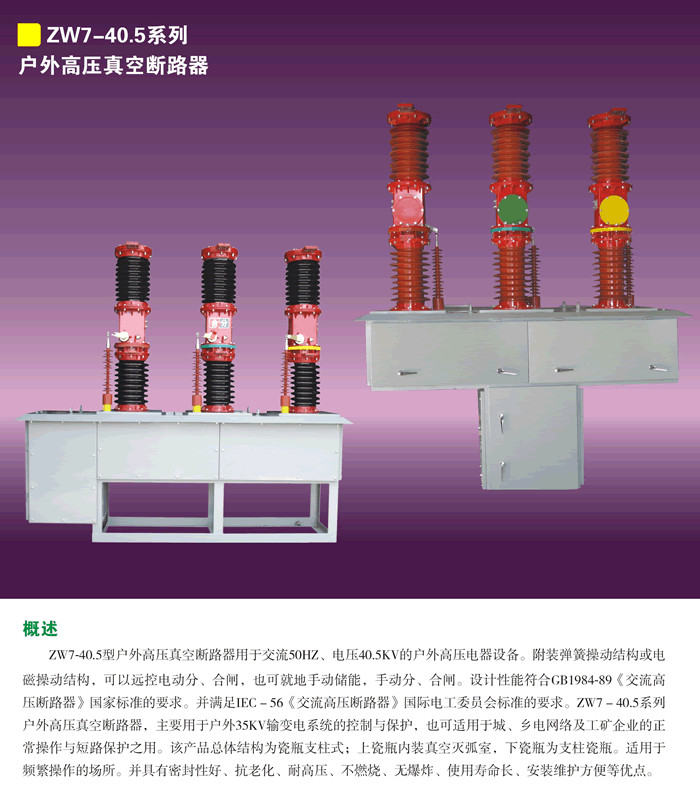

ZW7-40.5
戶外高壓真空斷路器概述：
ZW7-40.5/1600-31.5
戶外高壓真空斷路器用于交流
50HZ、電壓40.5KV
的戶外高壓電器設備。附裝彈簧
操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合
GB1984-89
《交流高壓斷路器》國家標準的要求。并滿足
IEC
－
56
《交流高壓斷路器》國際電工委員會標
準的要求。該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷
瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維
護方便等優點，主要用于戶外
35KV
輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常
操作與短路保護之用。
二、
ZW7-40.5
型號及含義
三、
ZW7-40.5
戶外高壓真空斷路器工作原理；

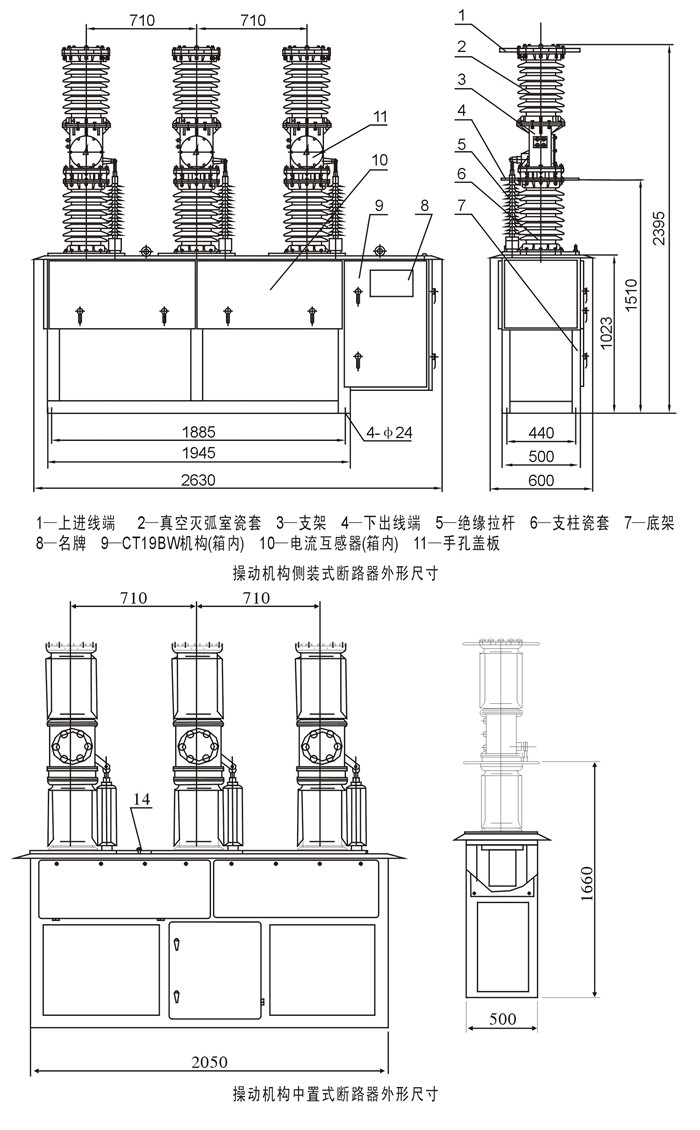

該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝
在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿
在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。
四、
ZW7-40.5
戶外高壓真空斷路器的主要特點
: a. 采用真空滅弧，開斷能力強，電壽命長，機械壽命10000次；b. 結構簡單，免維護，不檢修周期長；c. 絕緣性能好，抗污穢能力強；d. 可配彈簧或電磁操動機構，機械性能可靠，可頻繁操作，無火災和爆炸隱患；e. 內裝電流互感器計量精度達0.2S級，電流比50/5-1600/5
可選復變比； f. 內附凝露控制器，能保持斷路器在一定的溫度濕度下可靠運行。 g. 帶保險遙控≤
200mm以內。
五、
ZW7-40.5
戶外高壓真空斷路器真空管介紹； 斷路器配所配用真空滅弧室，具有極高的真空度，由于滅弧室觸頭為
CuCr50
材料，采用杯狀縱磁場結
構，因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無爆炸危險、
無污染、噪音低等優點。真空滅弧室裝在上瓷瓶內，不但避免了沖油及充
SF6
氣體帶來的諸多弊端，而且
使檢修和維護更為方便，在滅弧室與瓷瓶之間用絕緣材料硅酯填充，解決防凝露問題，該絕緣材料具有良
好的絕緣性能、耐老化、耐室外、而高溫等特點
