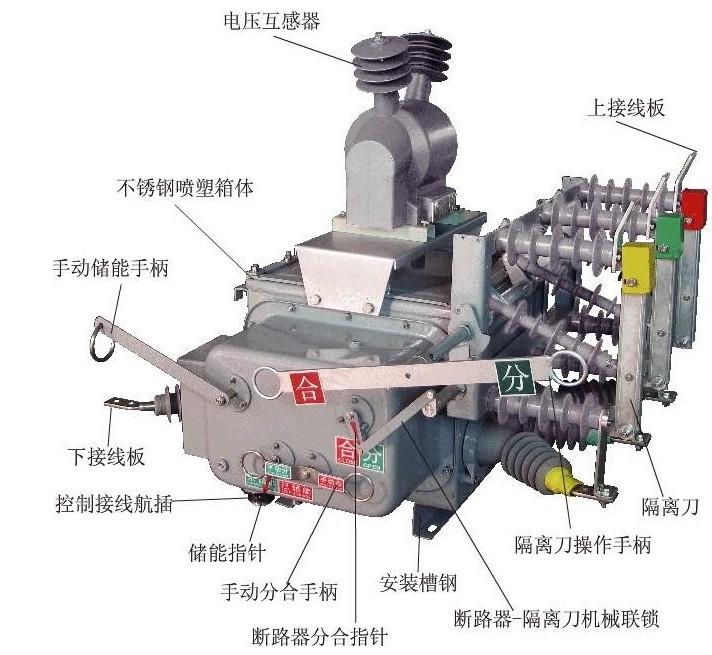

ZW20-12戶外交流高壓分界真空斷路器為額定電壓12KV，三相交流50Hz的戶外配電設備，是一款用戶分界開關。主要由ZW20-12型真空斷路器本體，故障檢測控制器及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能，保護控制功能及通訊功能，能可靠判斷，檢測界內與界外毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。本體開關是真空方式滅弧并且采用SF6氣體絕緣,箱體采用了日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響；其彈簧操動機構進行了小型化及性能優化設計，采用直接鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧機構有顯著提高；主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。產品性能可靠是一種真正的免維護產品。型號及其含義主要常用型號有：ZW20-12/630-20、ZW20-12/630-12.5、ZW20-12/630-16、ZW20-12/630-25ZW20-12/1000-20、ZW20-12/1000-12.5、ZW20-12/1000-16、ZW20-12/1000-25使用環境條件1.海拔高度不超過3000m；2.周圍空氣溫度：－40℃～＋40℃；日溫差：日溫變化25℃；3.風速不大于35m/s；4.無易燃、爆炸危險、強烈化學腐蝕物（如各種酸、堿或濃煙等）各劇烈振動的場所。產品特點1.城、農網改造的理想設備：該真空斷路器與智能控制器配套可構成自動重合，實現重合器的功能，以及遙控、遙測、遙信、遙調；2.操作靈活、方便：本產品為電動儲能，電動分合，同時具有手動儲能，手動分合，并能近距離或遠距離遙控操作；3.開斷性能優越：開斷短路電流20KA（25KA）達30次；4.操作功率小、可靠性高：全新設計的小型電動彈簧機構，機件數目的操作功率（約30W左右）都降低到最低水平；5.具有免維護特性：斷路器主回路及二次元器件、操作機構均密封在SF6氣體(零表壓)中，不受外界環境影響；6.密封性能可靠：采用成熟的密封結構技術，密封性能可靠；7.獨特的進出線方式：采用硅橡膠套管，使接線端子之間絕緣距離充裕，外絕緣特性優良；8.使用安全：在箱體頂部安裝有防爆裝置，即使發生意外的內部故障，也不會有高溫氣體或飛濺物泄漏出來。主要技術參數外形及安裝尺寸產品名稱：ZW20-12真空斷路器型號：ZW20-12,ZW20-12F/630,ZW20-12G/630,ZW20F-12G/630,FZW20-12G/630,FZW20-12G/630-20浙江西環高壓電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。

我公司專業生產：

■、戶外真空斷路器系列：

1、ZW32-12（G）真空斷路器。

2、ZW8-12（G）真空斷路器。

3、ZW10-12（G）真空斷路器。

4、ZW7-40.5真空斷路器。

5、ZW6-12（G）真空斷路器。

■、戶外隔離開關系列：

1、（H）GW4-10KV/40.5KV隔離開關。

2、（H）GW5-40.5KV隔離開關。

3、（H）GW9-10KV隔離開關。

■、戶內真空斷路器系列：

1、ZN28-12真空斷路器。

2、ZN28A-12真空斷路器。

3、ZN63（VS1）-12真空斷路器。

4、ZN85-40.5真空斷路器。

■、戶內隔離開關系列：

1、GN19-10（C）隔離開關。

2、GN30-10（D）隔離開關。

3、GN24-10D（C）隔離開關。

4、GN27-35（C）隔離開關。

5、GN2-10/35隔離開關。

6、GN6-10隔離開關。

7、GN8-10隔離開關。

■、高壓負荷開關系列：

1、FK（R）N12-12D負荷開關。

2、FZ（R）N25-12D真空負荷開關。

3、FN7-12R（D）L負荷開關

4、FN5-12R（D）L負荷開關

5、FN3-12（R）負荷開關

6、FLN36-12（R）負荷開關

■、跌落式熔斷器系列：

1、（H）RW3-10跌落式熔斷器。

2、（H）RW7-10跌落式熔斷器。

3、（H）RW10-10（F）跌落式熔斷器?

4、（H）RW11-10跌落式熔斷器。

5、（H）RW12-10跌落式熔斷器。

6、（H）PRWG1-10（F）跌落式熔斷器。

7、（H）PRWG2-35跌落式熔斷器。

ZW6-12/630-20 （批發銷售）

ZW6-12/630-25（批發銷售）

ZW7-40.5/1250-31.5 （批發銷售）

ZW7-40.5/1600-31.5 （批發銷售）

ZW8-12/630-20 （批發銷售）

ZW8-12/630-25 （批發銷售）

ZW10-12/630 （批發銷售）

ZW10-12/630-20（批發銷售）

ZW10-12/630-25（批發銷售）

ZW32-12/630-20 （批發銷售）

ZW32-12/630-25 （批發銷售）

ZW32-12/1250-20 （批發銷售）

ZW32-12/1250-25（批發銷售）

ZW32-12G/630-25 （批發銷售）

ZW32-12G/1250-20 （批發銷售）

ZW32-12G/1250-25  （批發銷售）

ZW32-12G/1250-31.5 （批發銷售）

ZW6-12/630-20 （批發銷售）

ZW6-12/630-25（批發銷售）

ZW7-40.5/1250-31.5 （批發銷售）

ZW7-40.5/1600-31.5 （批發銷售）

ZW8-12/630-20 （批發銷售）

ZW8-12/630-25 （批發銷售）

ZW10-12/630 （批發銷售）

ZW10-12/630-20（批發銷售）

ZW10-12/630-25（批發銷售）

ZW32-12/630-20 （批發銷售）

ZW32-12/630-25 （批發銷售）

ZW32-12/1250-20 （批發銷售）

ZW32-12/1250-25（批發銷售）

ZW32-12G/630-25 （批發銷售）

ZW32-12G/1250-20 （批發銷售）

ZW32-12G/1250-25  （批發銷售）

ZW32-12G/1250-31.5 （批發銷售）
