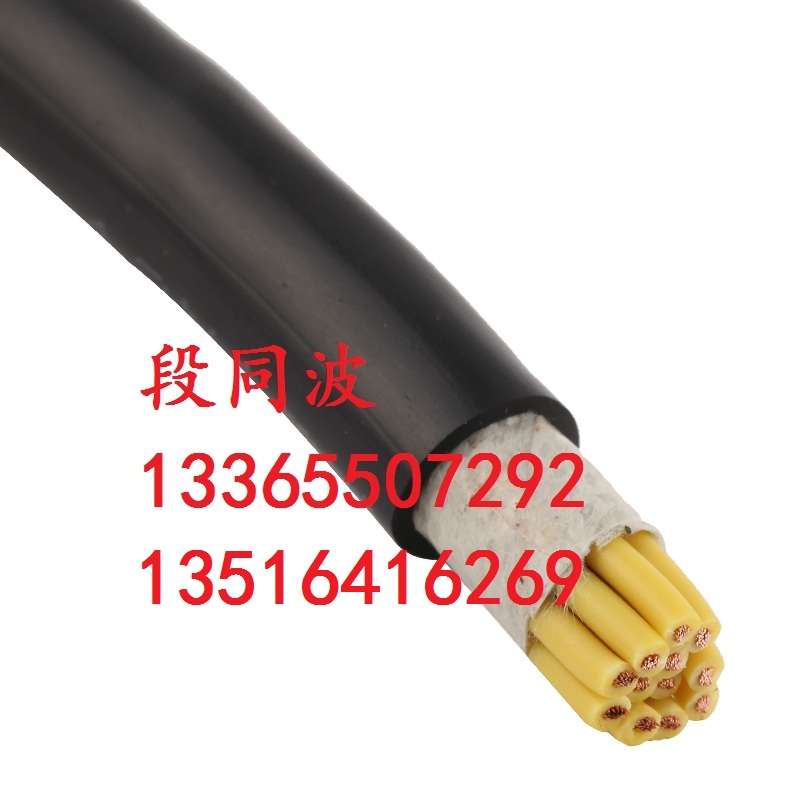

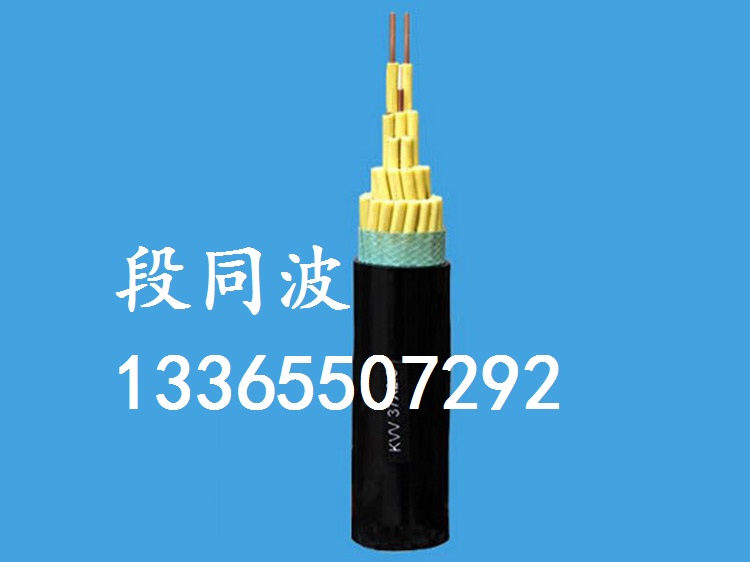

產品名稱: kvv聚氯乙烯絕緣及護套控制電纜
產品特點:
1、用途：本產品供交流額定電壓450V/750V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
2、產品使用特性：電纜導體的長期允許工作溫度應不超過70℃。敷設時電纜的溫度應不低于0℃，敷設時彎曲半徑應不小于電纜外徑的10倍。有鎧裝層或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、產品標準：GB9330.2-88《聚氯乙烯絕緣和護套控制電纜》
4、電纜型號、名稱及使用范圍
型號 名 稱 使用范圍
KVV 聚氯乙烯絕緣，聚氯乙烯護套控制電纜 敷設在室內、電纜溝中、管道內及地下。
KVVP 聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜 敷設在室內、電纜溝中、管道內及地下，具有防干擾能力
KVVr 聚氯乙烯絕緣，聚氯乙烯護套軟控制電纜 敷設在室內移動要求柔軟等場合。
KVVRP 聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽軟控制電纜 同上具有防干擾能力。
KVVP2 聚氯乙烯絕緣，聚氯乙烯護套銅帶繞包屏蔽控制電纜 同上。
KVV22 聚氯乙烯絕緣，聚氯乙烯護套內鋼帶鎧裝控制電線 敷設在室內、電纜溝中、管道內及地下，能承受較大的機械外力使用。
KVV32 聚氯乙烯絕緣，細鋼絲鎧裝聚氯乙烯護套控制電纜 敷設在室內、電纜溝中、管道、豎井內及地下，能承受一定的拉力作用
一 型號含義：
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣 V－聚氯乙烯護套
B－平型（扁形）。
S－雙絞型。A－鍍錫或鍍銀。
F－耐高溫
P－編織屏蔽 P2－銅帶屏蔽 P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
例如：SYV75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM
型號、名稱
RV 銅芯氯乙烯絕緣連接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線
規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
�、賳涡痉种щ娎|規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV
信息來源:http://tede.cn
�、诙嘈窘g合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，如：4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
完整的型號規格表示法
因為分支電纜包含主干電纜和支線電纜。而且兩者規格結構不同，因此有兩種表示方法：
①將主干電纜和支線電纜分別表示，
如：干線電纜：FD-YJV-4*（1*185）+1*95 0.6/1KV
支線電纜：FD-YJV-4*（1*25）+1*16 0.6/1KV
這種方法在設計時尤為簡明，可以方便地表示出支線規格的不同
�、趯⒅鞲呻娎|和支線電纜連同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1KV
這種方法比較直觀，但僅限于支線電纜為同一種規格的情況，無法表示支線的不同規格：
由于分支電纜主要由于1KV低壓配電系統，因此，其額定電壓0.6/1KV在設計標注時，可以省略。
1.絕緣種類：V代表聚氯乙�。�X代表橡膠；Y代表聚乙烯；YJ代表交聯聚乙烯；Z代表紙。
2.導體材料：L代表鋁；T（省略）代表銅。
3.內護層：V代表聚氯乙稀護套；Y聚乙烯護套；L鋁護套；Q鉛護套；H橡膠護套；F氯丁橡膠護套。
4.特征：D不滴流；F分相；CY充油；P貧油干絕緣；P屏蔽；Z直流。
5.控制層：0無；2雙鋼帶；3細鋼絲；4粗鋼絲。
6.外被層：0無；1纖維外被；2聚氯乙稀護套；3聚乙烯護套。
7.阻燃電纜在代號前加ZR；耐火電纜在代號前加NH。
