空氣錘主要零件
一、 錘身
注：對分體式空氣錘的錘身是指氣缸和底座。
a) 材料的主要機械性能指標，抗拉強度不低于 200 MPa，抗彎強度不低于 400 MPa，硬度不低于表 2 的規定。
b) 氣缸內壁的加工要求不低于 GB/T 1801 中規定的 9級公差，圓度公差值不得低于 GB/T 1184 中規定的 9 級，表面粗糙度不低于 Ra1.6 μm 。
c) 氣缸內壁不得有氣孔、砂眼等影響工作性能的缺陷。
二、錘桿
a) 材料的主要機械性能指標：屈服點不低于 360 MPa，抗拉強度不低于 610 MPa，經熱處理后硬度不低于 220 HB。
b)空氣錘錘桿導向平面和桿部外圓的加工要求不低于 GB/T 1801 中規定的 9 級公差，圓度公差不低于GB/T 1184 中規定的 9級，兩導向平面的平面度不低于 7 級，平行度不低于 7級，對軸線的對稱度不低于 9 級，表面粗糙度不得低于 Ra1.6 μm 。
c) 燕尾槽底平面的平面度及對錘桿軸線的垂直度，均不低于 GB/T 1184 中規定的 7 級。
三、 壓縮活塞
a) 材料的主要機械性能指標，抗拉強度不低于 200 MPa，抗彎強度不低于 400 MPa，硬度值不低
于表 2 的規定。
b) 空氣錘活塞桿部外圓的加工要求不低于GB/T 1801中規定的9級公差。表面粗糙度不得低于Ra1.6 μm 。
四、 活塞環
應符合有關標準的規定。
五、 上砧塊和下砧塊
a) 上、下砧塊工作面的硬度應在 40~45 HRC 范圍內；
b) 上、下砧塊之上、下兩平面的平行度不低于 GB/T 1184 中規定的 6 級；
c) 上、下砧塊不得有鍛造和熱處理缺陷。
六、 空氣錘的鑄、鍛、焊件
空氣錘鑄、鍛、焊件應符合現行標準，如無標準則應符合經規定程序批準的圖樣及工藝文件的要求，重要鑄、鍛、焊件應取得合格證明書。
七、 裝配質量
1 對分體結構空氣錘錘身的氣缸與底座經紅套（或螺栓緊固后），其接觸面之間的間隙不得大于 0.05 mm。
若局部接觸面之間的間隙大于 0.05 mm 時，則用 0.10 mm 的塞尺檢查，插入深度不大于 20 mm，其累
計長度不得超過接觸面周長的 1/10。

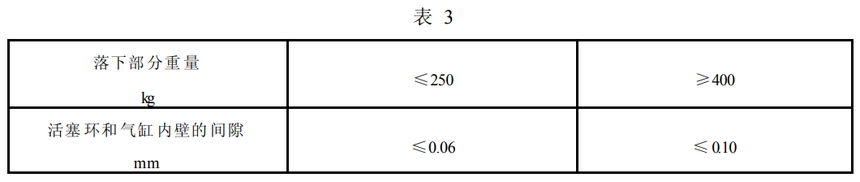

2 活塞環裝入氣缸后應與缸壁均勻接觸，其不接觸面在高度方向不得大于 1/3，在圓周方向局部不接觸長度不得大于周長的 1/12，累計不得大于周長的 1/4�；钊h與氣缸壁之間的局部間隙應符合表 3的規定。
3 上砧楔鐵打入后，局部不接觸面積不大于 10%，累計不接觸面積不大于 25%�；蛎� 25 mm×25mm 面積內的接觸點不得少于六點。
4 傳動齒輪嚙合應均勻，接觸斑點在齒高方向不得少于 40%，在齒寬方向不得少于 50%。

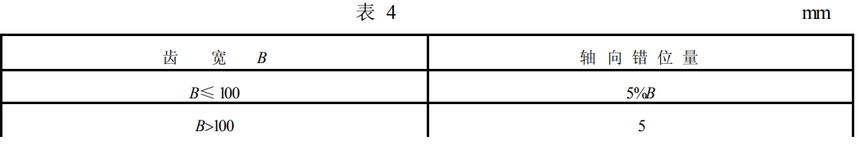

5 嚙合齒輪的軸向錯位應符合表 4 的規定。
八、 空氣錘的電氣設備
空氣錘的電氣設備應符合 GB/T 5226.1 的要求。
