王明單
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：消防設備電源監控系統作為一種預報警系統，可以提前對消防設備電源故障進報警，避免火災發生時消防設備不能正常使用，能有效降低消防設備非正常投入使用的發生率。根據《消防控制室通用技術要求》中對消防設備電源的要求，簡要探討了消防設備電源監控系統的組成、安裝及施工調試，闡述了消防設備電源監控系統作為一種新生的監控措施，其組成部分、設置場所、安裝要求及*后調試要求。
關鍵詞:消防；設備電源；監控系統；應用；故障；監控；消防設備電源監控系統；
1、概論
建(構)筑物的消防安全很大程度上取決于消防設備的好壞，而消防設備能否正常工作又取決于供電電源的工作狀態。一直以來，因消防設備電源失控造成消防設備失靈，致使火災蔓延的事情屢有發生，特別是在社會供電緊張、設備質量不佳、安全意識淡薄的時期，這一問題顯得尤為突出。因此，如何從技防手段上實現對消防設備供電電源的實時監測，一直受到公安消防部門的高度重視。2011年7月1日開始貫徹實施的國家標準化管理委員會于2011年12月30日批準發布，于2012年8月1日起實施 。
2、消防設備電源監控系統主要組成及功能
2.1消防設備電源監控系統組成

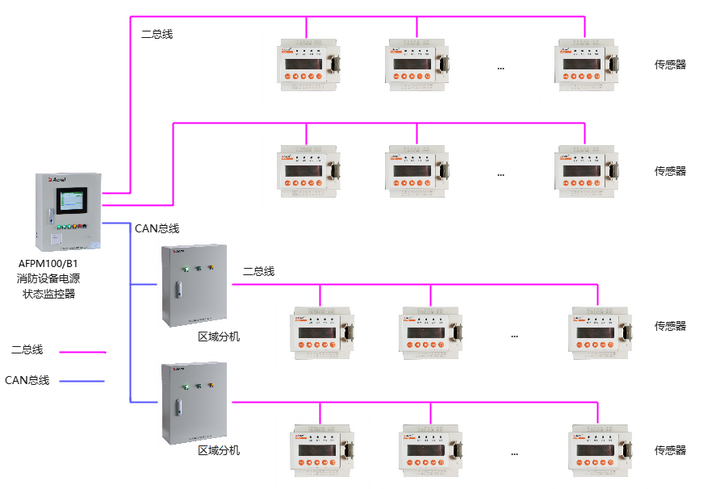

消防設備電源監控系統作為消防聯動控制系統的必要子系統，一般設置在消防控制心，由電源狀態監控主機、監控傳感器(包括電壓傳感器、電流傳感器、電壓/電流傳感器等全部或部分組成)及系統總線組成。
2.2 消防設備電源監控系統功能
該系統實現了在消防控制室內有效實時監測并顯示各個消防用電設備供電電源 和備用電源工作狀態的各項技術要求，適用于新建、擴建和改建的工業與民用建筑。作為一種預報警系統，其優點是可以提前對消防設備電源故障進行報警。該系統主要監測消防設備電源的相關電氣參數，在電源發生過壓、欠壓、過流、缺相等故障和異常、相關參數不在設定值要求范圍內時能發出報警信號，并在系統中指示報警具體部位，且記錄并保存報警信息，避免火災發生時消防設備不能正常使用而導致不能有效控制火災的蔓延，使火災發生時消防設備能高效快速地投人工作。
3、消防設備電源監控系統設置場所
3.1 消防設備電源監控系統的設置場所
國家標準《消防控制室通用技術要求》確定了消防設備電源監控系統的具體設置場所。消防設備電源監控系統宜安裝于各種消防設備電源，如：消火栓(消防炮)系統、自動噴水滅火系統、水噴霧(細水霧)滅火系統、雨淋噴水滅火系統(泵供水方式)、泡沫滅火系統、干粉滅火系統、氣體滅火系統、防煙排煙系統、防火門和卷簾系統、消 防電梯、消防應急照明和疏散指示系統、消防設備應急電源(EPS)、消防設備直流電源等。
3.2 消防設備電源傳感器的設置部位

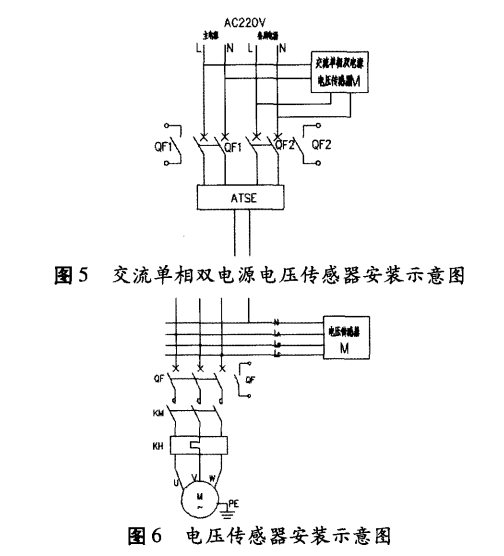

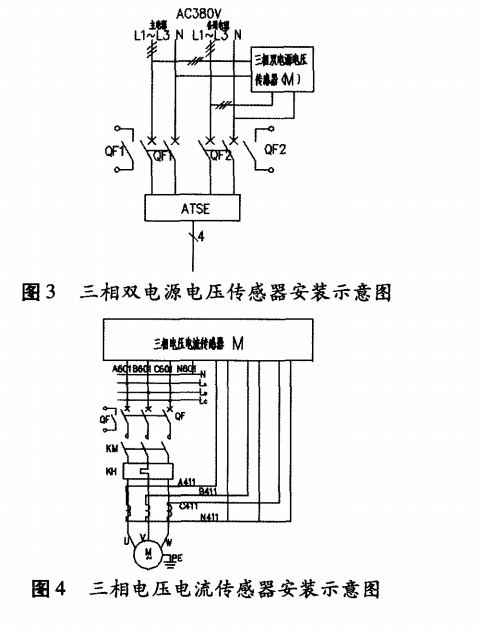

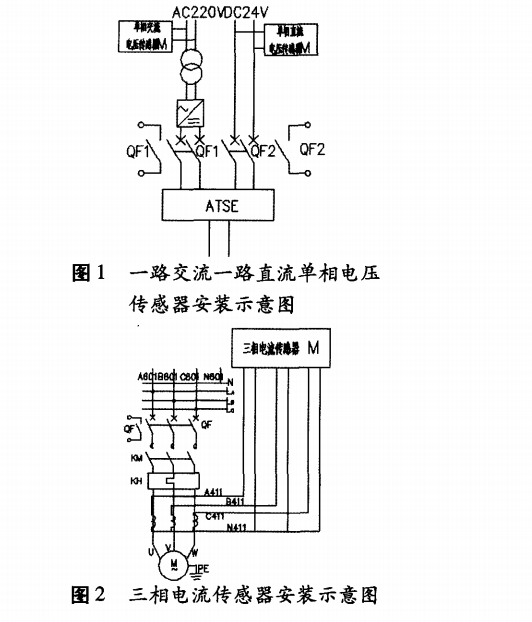

消防設備電源傳感器是對消防設備的供電電源進行監測，應保證整個消防系統的供電電源工作狀態均能在消防設備電源監控器上或消防控制室內實時顯示。消防設備電源傳感器宜設置在下述部位：建筑內為消防設備供電的主電源和消防電源的配電柜輸出端 ；消防電氣控制裝置(包括水泵控制器、風機控制器等)的雙路電源輸入端與輸出端；設置在各防火分區內的消防設備電源裝置(給各消防設備供電的直流電源)的輸出端；為消防設備供電配電箱的輸出端；消防設備應急電源的輸入端與輸出端；應急照明配電箱的輸出端；集中電源型消防應急燈具應急電源的輸入端與輸 出端；多路主電源供電的設備應監控其各主供電回路輸入端；設置在消防控制室以外的獨立供電的下述消防設備的工作狀態如在火災報警控制器或消防聯動控制器上沒有顯示，應在其電源的輸出端設置電壓傳感器或電流傳感器：電氣火災監控設備、可燃氣體控制器、防火卷簾控制器、氣體滅火控制器、線型光纖感溫火災探測器、空氣采樣式感煙火災探測報警器、傳輸設備、火
災顯示盤等其他消防設備。

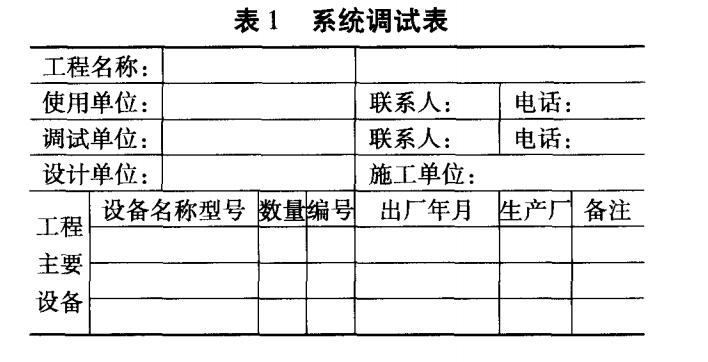

4、消防設備電源監控系統的安裝及調試
4.1 消防設備電源監控系統的安裝
在消防控制室內，消防設備電源狀態監控器發出的報警信息和故障信息應與火災報警信息有明顯區別，同時它對消防控制室內的報警控制器、圖形顯示器裝置及其它消防設備的供電電源也要進行監控，故主機要獨立運行，不可由其它主機代替，但可與其它主機同裝在一個柜體中。

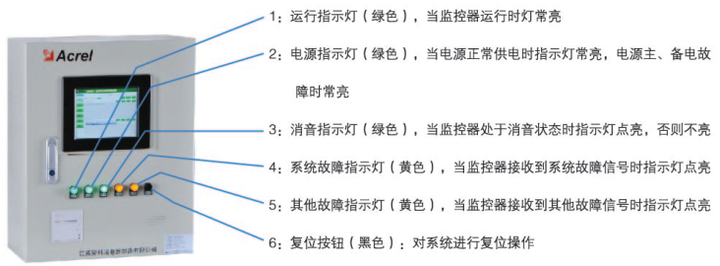

4.1.1 消防設備電源狀態監控器的安裝
消防設備電源狀態監控器的安裝設置可以參照《火災 自動報警系統設計規范》對火災報警控制器的有關規定，安裝要牢固，不得傾斜，安裝在輕質墻上時，應采取加固措施。引入監控器的電纜或導線，端子板的每個接線端，接線不得超過 2根；電纜芯和導線，應留有不小于20em的余量；導線應綁扎成束；引入線穿管后，在進出管處應封堵；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易褪色；控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。監控器的接地，應牢固，并有明顯標志。

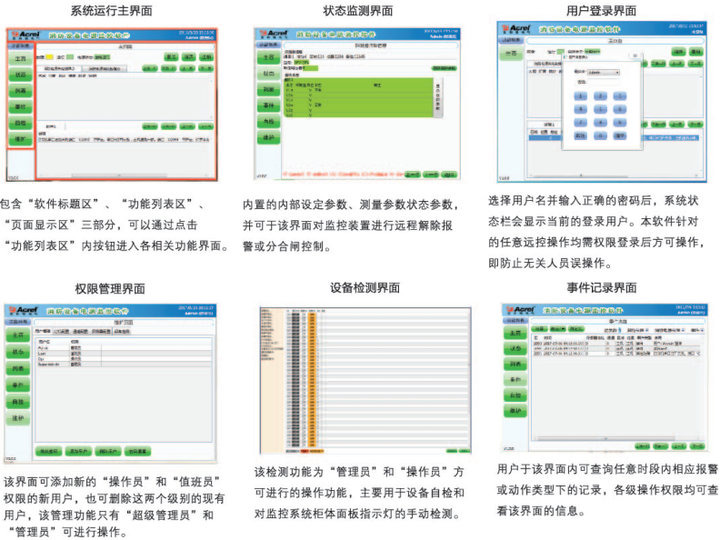

5.5.1消防設備電源監控主機
|

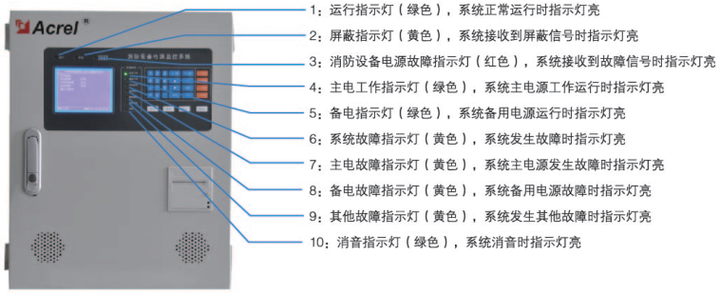

消防控制室 |
AFPM100/B |
|
接受多臺傳感器的電壓、電流信號，線路中發生過壓、欠壓、過流、錯相等故障時，發出聲光報警，二總線通訊，支持128點接入，可擴展 |
|
|
接收壁掛式主機上傳的故障信息，實現對被保護消防設備電源的監視 |
5.5.2 消防設備電源監控模塊
|
|
消防設備電源監控主模塊 |
AFPM3-2AVM |
監測2路三相交流電壓，二總線通訊 |
|
AFPM3-AVIM |
監測1路三相交流電壓及電流，二總線通訊 |
||
|
AFPM3-2AVML |
監測2路三相交流電壓，二總線通訊，液晶顯示 |
||
|
AFPM3-AVIML |
監測1路三相交流電壓及電流，二總線通訊，液晶顯示 |
||
|
AFPM3-2AVIM |
監測2路三相交流電壓和1路三相交流電流，二總線通訊，不可擴展從模塊 |
||
|
AFPM3-3AVIM |
監測3路三相交流電壓，二總線通訊，不可擴展從模塊 |
||
|
|
消防設備電源單相監控從模塊 |
AFPM/D-3AV |
監測3路單相交流電壓，與主模塊配合使用 |
|
AFPM/D-6AV |
監測6路單相交流電壓，與主模塊配合使用 |
||
|
AFPM/D-3AI |
監測3路單相交流電流，與主模塊配合使用 |
||
|
AFPM/D-3AVI |
監測3路單相交流電壓及電流，與主模塊配合使用 |
||
|
AFPM/D-6AI |
監測6路單相交流電流，與主模塊配合使用 |
||
|
消防設備電源三相監控從模塊 |
AFPM/T-AV |
監測1路三相交流電壓，與主模塊配合使用 |
|
|
AFPM/T-2AV |
監測2路三相交流電壓，與主模塊配合使用 |
||
|
AFPM/T-2AI |
監測2路三相交流電流，與主模塊配合使用 |
||
|
AFPM/T-AI |
監測1路三相交流電流，與主模塊配合使用 |
||
|
AFPM/T-AVI |
監測1路三相交流電壓及電流，與主模塊配合使用 |
消防電源監測項目
|
消防設備 |
監測項目 |
|
消防泵、疏散扶梯、氣滅、EPS、FAS、防火門、廢水泵、防排煙風機風閥 |
配電箱、環控消防負荷電控柜ATS裝置主備用電源輸入端及輸出端電壓；電流可選 |
【參考文獻】
[1]郭潞梅.談消防設備電源監控系統的組成及安裝
[2]GB28184-2011消防設備電源監控系統[S].
[3]安科瑞消防系統綜合解決方案/電氣火災監控系統/消防設備電源監控系統/消防應 急照明和疏散指示系統/余壓監控系統/防火門監控系統. 2023.06版
作者簡介：
王明單，女，現任職安科瑞電氣股份有限公司，主要研究方向為用電安全管理的研發與應用，郵箱:2885026752@qq.com，手機：13636482524（微信同號），QQ:2885026752
AFPM100/Q
