輸入電壓表示 UPS 所適應的電源類型。除了規定輸入交流電壓是單相還是三相外,還應規定輸入交流電壓的值,如220V、380V、110V。同時,還應給出UPS對電網電壓變化的適應范圍,如在額定電壓的基礎上±10%、±15%、±20%、±35%。當然,相數和輸入額定電壓也可以在產品說明書中單獨給出。UPS輸入電壓上下限是指當電網電壓超過上限時,UPS斷開電網,UPS電池開始供電。備用和交互式 UPS 的輸入電壓范圍為 176 V 至 264 V。下表列出了在線 UPS 的輸入電壓范圍。
輸入頻率范圍是指 UPS 使用的輸入交流頻率和允許的變化范圍。在大陸,標準值為50Hz,輸入頻率范圍為50Hz±1Hz、50Hz±2Hz、50Hz±3Hz等,代表UPS內部同步鎖相電路的同步范圍。即當電網頻率在變化范圍內時,UPS逆變器的輸出與電網同步。當頻率超出范圍時,逆變器的輸出與電網不同步。輸出頻率由 UPS 內部的 50Hz 正弦波發生器決定。通訊UPS的輸入頻率范圍為48-52Hz。
(3)輸入功率因數和輸入電流諧波分量在電路原理中,線性電路的功率因數通常用cosφ來表示,其中φ是正弦電壓與正弦電流的差角。對于非線性電路,雖然輸入電壓是正弦波,但電流可能是非正弦波,所以非線性電路必須考慮電流失真。一般定義為
PF=P/S
式中,PF 為功率因數;P為有功功率;S 是視在功率。在非線性電路中,若將基波電流有效值與非正弦電流有效值之比定義為失真因數,則電流失真因數D為其中,+… ,代表 1,2…,n 次諧波電流有效值。如果還假設基波電流與電壓的相位差為φ,則功率因數PF可表示為:
即非線性電路的功率因數是失真因數和位移因數(cosφ)的乘積。輸入功率因數是指UPS中整流充電器的輸入功率因數和輸入電流質量。表示電源吸收電網有功功率和對電網干擾的能力。輸入功率因數越高,輸入電流的諧波成分含量越小,說明電源對電網的污染越小。
在線式UPS的輸入功率因數滿足表1-2的要求。并且輸入電流的諧波分量滿足表1-3的要求。
①標稱輸出電壓值: 單相輸入單相輸出UPS或三相輸入單相輸出UPS為220V;三相輸入三相輸出UPS為380V,采用三相三線制或三相四線制輸出方式。您可以根據設備所需的電壓等級和供電系統來選擇UPS和相關的UPS電池。 ② 輸出電壓(精度/量程): 指UPS穩定運行過程中,由于輸入電壓變化、負載變化、溫度變化引起的輸出電壓變化。對于后備式和交互式 UPS,輸出電壓(精度/范圍)應在 198-242V 范圍內。對于在線式 UPS,輸出電壓精度必須滿足表 1-4 的要求。 ③ 動態電壓瞬態范圍: 指UPS在加卸載或電網旁路供電通道轉換為逆變供電通道時輸出電壓的波動值。UPS動態電壓瞬變范圍≤5%。④ 瞬態電壓恢復時間: 輸入電壓為額定,輸出電流為阻性負載,輸出電流從零變為額定電流或額定電流時,輸出電壓恢復到(224±4.4)V所需的時間變化為零。后備互動式UPS的電壓暫態恢復時間應小于或等于60 ms。在線式UPS的電壓暫態恢復時間應滿足表1-5所列要求。
⑤ 輸出電壓頻率: 頻率同步范圍是指在交流供電過程中,UPS 輸出頻率跟蹤輸入頻率變化的范圍。UPS 的頻率跟蹤范圍為 48Hz 至 52Hz。頻率同步率表示如果 UPS 輸出頻率與輸入交流頻率不同,UPS 輸出頻率跟蹤輸入頻率的速率。速率以 Hz/s 表示。UPS 頻率跟蹤速率范圍為 0.5 – 2Hz/s。工作在變頻器輸出狀態時,比值(穩定性)不應大于(50±0.5)Hz。 ⑥ 輸出(電壓)波形及失真: 根據不同的用途,輸出電壓不一定是正弦波,也可以是方波或梯形波。備用UPS的輸出波形通常為方波,在線UPS的輸出波形通常為正弦波。波形失真一般針對正弦輸出UPS,是指輸出電壓諧波值的平方根與基波值的比值。表 1-6 列出了 UPS 輸出波形失真的技術要求。
⑦ 輸出電壓不平衡(三相不平衡): 三相輸出的UPS電壓幅值不同,相位差不是120度或兩者兼有;邮経PS輸出電壓幅值不平衡小于等于3%,相位偏差小于等于2°。在線式UPS輸出電壓幅值不平衡小于3%,相位偏差小于等于1°。
容量是UPS的首要指標,包括輸入容量和輸出容量。輸出容量是輸出電壓有效值與大輸出電流有效值的乘積,也稱為視在功率。容量的單位一般用伏安(V·A)來表示,這是因為UPS負載的性質與設備不同,所以必須用視在功率來表示容量。制造商根據UPS的不同容量級別將其產品分為多個類別。用戶可根據實際需要選擇UPS及相關UPS電池,并留有一定余量。
(3)輸出過載能力
當 UPS 開始負載設備時,會發生瞬時過載。輸出過載能力是指UPS承受瞬態過載的能力和持續時間。如果過載能力或過載時間超過允許的容量,可能會損壞 UPS。后備互動式UPS的過載能力滿足表1-7的要求,在線式UPS的過載能力滿足表1-8的要求。
峰值輸出電流系數是指當UPS輸出電流為周期性非正弦波電流時,周期性非正弦波電流的峰值與其有效值之比。UPS的峰值輸出電流系數大于等于3。
(5)并聯負載電流不平衡度并聯負載電流不平衡是指并聯UPS輸出端子的電流值與平均電流值的大偏差與兩個或多個并聯UPS輸出端子并聯供電時的平均電流值之比。并聯 UPS 負載電流不平衡應小于或等于 5%。該值越小,說明并機系統中各 UPS 輸出的負載電流平衡越好。
3.UPS電池指示燈(1)UPS電池的額定電壓UPS 電池的額定電壓隨輸出容量而變化。大容量UPS電池的額定電壓高于小容量UPS。通訊UPS電池電壓為48V。一些大中型UPS電池的電壓為72V、168V或220V。該數值為延長附加電池的待機時間提供了依據,另一方面也為日后更換UPS電池提供了便利。
(2)UPS電池的后備時間該參數是指在電池組充滿電且電池組在電網停電時供電的情況下,UPS可以繼續為負載供電的持續時間。一般在UPS手冊中給出該指標時,都會給出滿載后備時間,有時也會給出半載后備時間。用戶可根據此指標安排 UPS 的工作時間,并在 UPS 關機前保存文件。用戶應注意,該指標隨UPS電池的充電狀態和新舊程度而變化。
(3)UPS電池的種類
規格中描述的 UPS 電池類型描述了 UPS 使用的電池類型。用戶在使用或維護或延長備份時間時可參考本說明。UPS多采用UPS鋰電池,一方面是因為鋰離子UPS電池的性能要大于閥控式密封鉛酸UPS電池。另一方面,因為鋰離子UPS電池的性價比比較高。事實上,目前鋰電池替代鉛酸 是電池飛揚的新趨勢,UPS電池也不例外。
避免因充電電流過大而損壞 UPS 電池。典型值為標稱輸入電流的 10% 至 25%。
4.其他指標(1)效率和有功功率

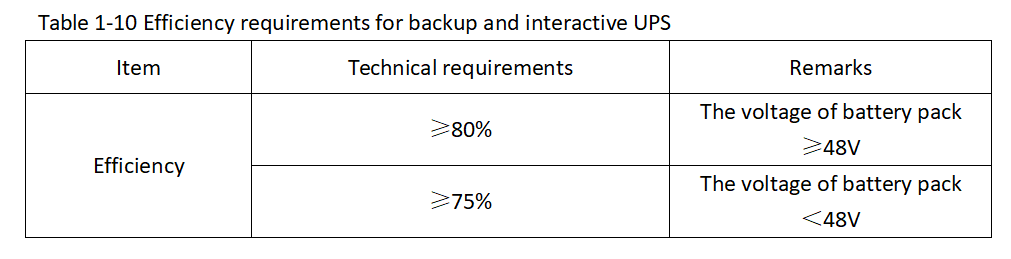

效率是UPS,尤其是大容量UPS的一個關鍵指標。它是指在不同負載下輸出有功功率與輸入有功功率之比。一般來說,UPS的標稱功率輸出越高,系統效率就越高。在線式UPS的效率滿足表1-9的要求。后備互動式UPS的效率滿足表1的要求-10。后備互動UPS輸出有功功率≥額定容量0.74kW/(kV·A);在線式UPS的有功功率輸出滿足表1-11所列要求。
① 電網/UPS電池轉換時間。 對于在線式 UPS,電網/UPS 電池轉換時間應為 0。對于備用和交互式 UPS,電網/UPS 電池轉換時間應不超過 10ms。 ② 旁路/逆變轉換時間。 對于在線式 UPS,旁路/逆變轉換時間滿足表 1-12 所列要求。③ECO模式轉換時間。 使用ECO模式時,ECO模式與其他模式的轉換時間滿足表1-13的要求。
它是指通過統計方法計算出的兩次連續 UPS 故障之間的時間。它是衡量 UPS 可靠性的指標。在線式UPS在正常運行條件下的MTBF不應小于10000h(不含UPS電池);邮胶秃髠涫経PS在正常工作條件下的MTBF不應小于20000(不含UPS電池)。
(4)振動和沖擊振動:幅度0.35mm,頻率10~50Hz(正弦掃頻),3個方向連續5個周期。沖擊:峰值加速度150m/s 2,持續時間11ms,3個方向連續沖擊3次。容量≥20kV·A的UPS可通過運輸試驗替代。
(5)音頻噪聲UPS 輸出接額定阻性負載,在 UPS 前 1m 高度 1/2 處用聲級計測量。這種噪聲稱為 UPS 音頻噪聲。后備互動式 UPS 的音頻噪音必須小于 55dB (A)。在線式 UPS 的音頻噪聲必須滿足表 1-14 所列要求。
(6)遠程控制和遠程留言功能①通訊接口。 UPS 提供 RS485、RS232、RS422、以太網或 USB 通信端口(這些接口中的至少一個)。UPS 還為端口提供通訊電纜和報警信號輸出端子。 ②遙測。 UPS 遙測內容如下: a.在線互動式UPS,交流輸入電壓、直流輸入電壓、輸出電壓、輸出電流、輸出頻率、輸出功率因數(可選)、充電電流、電池溫度(可選);灣。后備UPS、輸出電壓、輸出電流、輸出頻率、電池電壓。 ③遠程通訊。 UPS電話會議內容如下: a.在線UPS、同步/異步、UPS旁路供電、過載、電池放電低壓、電網故障、整流器故障、逆變器故障、旁路故障、運行狀態記錄;B.交互和后備UPS、AC/UPS電池逆變供電、過載、電池放電低電壓、逆變器或變流器故障。 ④智能UPS電池組管理(在線UPS)。 容量大于 20kV·A 的 UPS 應提供 UPS電池組 周期性浮充和均充轉換功能,UPS 電池組溫度自動補償,電池組放電記錄功能。UPS 電池維護不影響系統輸出。
(7)保護和報警功能
①輸出短路保護。 當負載短路時,UPS自動關閉輸出并發出聲光報警。 ②輸出過載保護。 當輸出負載超過UPS的額定功率時,會產生聲光報警。當超過過載能力時,在線UPS應切換到旁路模式。備用和交互式 UPS 應自動關閉輸出。 ③過熱(/溫度)保護。 當 UPS 工作溫度過高時,會產生聲光報警。在線 UPS 應切換到旁路模式。備用和交互式 UPS 應自動關閉輸出。 ④ UPS電池電壓低保護。 當UPS工作在電池逆變模式,電池電壓達到保護點時,會產生聲光報警,停止供電。⑤ 輸出過壓、欠壓保護。 當UPS輸出電壓超過過壓閾值或低于欠壓閾值時,會產生聲光報警。在線 UPS 應切換到旁路模式。備用和交互式 UPS 應自動關閉輸出。 ⑥風機故障報警。 當風機因故障停止工作時,會產生聲光報警。 ⑦防雷。 UPS 必須能夠防止雷擊和電壓浪涌。 ⑧ 保持旁路功能。 容量大于 20kV·A 的 UPS 應具備維修旁路功能。當需要對UPS進行維護時,UPS可以通過維護旁路開關直接為負載供電。
一方面,UPS產生的傳導干擾和電磁輻射干擾應小于一定限度。另一方面,它要求UPS能夠抵抗外部干擾。① 傳導騷擾限值。 在150kHz-30MHz頻段,系統交流輸入電源線上的傳導干擾電平應滿足YD/T983-2018中8.1的要求。 ② 輻射干擾限度。 在30-1000MHz頻段,系統電磁輻射干擾電壓等級應滿足YD/T983-2018中8.2的要求。 ③抗干擾要求。 系統外殼表面的抗干擾包括:抗靜電放電干擾和抗輻射電磁場干擾。在上述抗干擾試驗期間或之后,系統應符合YD/T993-2018中9.1.1的要求。系統交流端口抗擾動包括:電快速瞬變脈沖群抗擾動、射頻場感應導通抗擾動、電壓暫降及短時中斷抗擾動、浪涌抗擾動(影響)。系統在上述抗干擾試驗期間或之后應符合 YD/T983-2018 中 9.1.4 的要求: 系統直流端口具有以下抗擾度:電快速瞬變脈沖群抗擾度和射頻場引起的傳導干擾。
①外殼防護要求。 UPS 保護接地裝置與金屬外殼之間的接地螺釘必須有可靠的電氣連接,電阻小于 0.1 歐姆。 ②絕緣電阻。 UPS的輸入和輸出端子對外殼施加500V直流電壓,絕緣電阻應大于2M歐姆。UPS電池正負極對外殼施加500V直流電壓,絕緣電阻必須大于2M歐姆。 ③絕緣強度。 UPS 的輸入和輸出端子對地施加 50Hz 和 200V 的交流電壓 1 分鐘。確保沒有擊穿或電弧,泄漏電流小于10mA;2820V直流電壓1min,無擊穿,無電弧,漏電流小于1mA。 ④ 接觸電流和保護導體電流。 UPS 的保護地(PE)與輸入中性線(N)之間的接觸電流不應大于 3.5mA。當接觸電流大于3.5mA時,保護導體電流的有效值不應超過每相輸入電流的5%。如果負載不平衡,則應使用三相電流的大值來計算。且保護導體的截面積不應小于1.0mm2 在大電流的保護導體中;在設備的主電源連接器附近應安裝帶有警告或類似字樣的“大接觸電流,必須在接通電源前接地”的標志。
為使UPS正常工作,工作環境必須滿足UPS的要求;否則無法保證 UPS 的性能指標。通常不可能列出所有影響UPS性能的環境條件,而只列出環境溫度和濕度的相應要求,有時還列出大氣壓力(海拔高度)。 ①溫度。 溫度包括工作溫度和儲存溫度。工作溫度是指 UPS 工作所需的環境溫度。一般來說,室內通信UPS的工作溫度范圍為5℃至40℃。工作溫度過高不僅會增加半導體器件和電解電容的漏電流,還會導致半導體器件加速老化,縮短電解電容和UPS電池的壽命。如果工作溫度過低,半導體器件的性能會變差,UPS電池的充放電變得困難,電池的容量會下降。通訊UPS的存儲溫度為-25℃至-55℃(不含UPS電池)。 ② 相對濕度。 濕度是空氣中的水量。注意空氣中的水量可以用濕度(空氣中水蒸氣的壓力強度)或相對濕度(空氣中實際水蒸氣與相同溫度下飽和水蒸氣壓力的百分比)來表示. UPS規格一般給出相對濕度,工作相對濕度:≤90%[(40±2)℃],無結露;儲存相對濕度:≤95%[(40±2)℃],無結露。③海拔。UPS手冊中規定的海拔高度(大氣壓)是UPS安全運行的重要條件。之所以強調高度,是因為 UPS 中的許多組件都是密封的。包裝一般在1個大氣壓下進行,被包裝的器件內壓為1個大氣壓。由于大氣壓力隨著海拔的升高而降低,海拔過高會在設備外殼內外形成壓力,嚴重時會因變形或爆裂而損壞設備。UPS 滿載運行時,海拔高度不應超過 1000m。如果海拔超過100m,應按照GB/t3859.2-2013半導體轉換器和電網轉換器通用要求的要求使用UPS。
(11)外觀與結構底盤涂層牢固,漆面勻稱,無剝落、生銹、裂紋。貨架表面光滑,所有標志、標記、文字符號必須清晰、易見、正確、整齊。
