                ?UPS并聯基本原理
                發布者:huayuds  發布時間:2023-08-14 16:15:17

                實現UPS逆變電源的并聯運行,關鍵是每臺UPS的逆變器要共享負載電流,即實現均流控制。以2臺UPS逆變電源并聯為例進行分析。

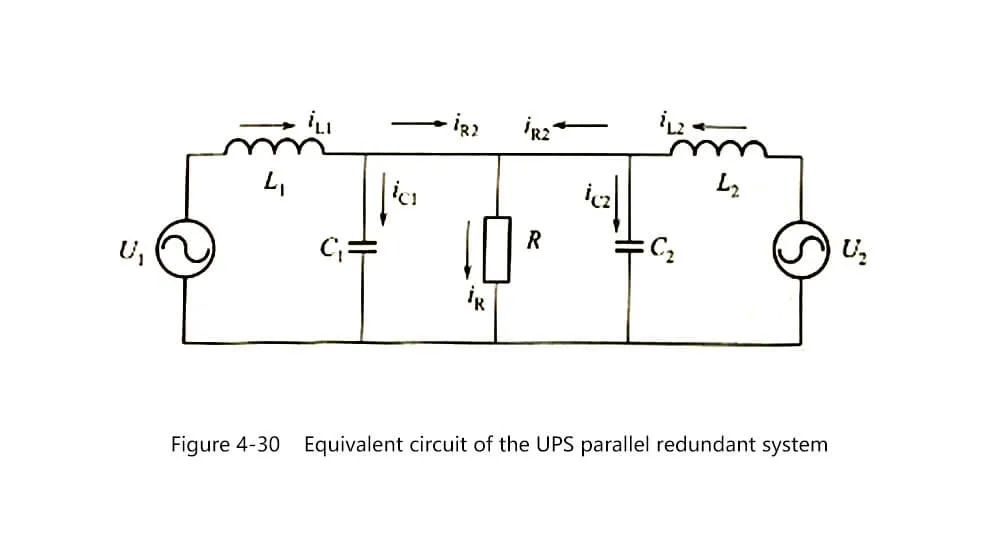

                兩個逆變電源并聯運行的等效電路如圖 4-30 所示。其中,U1、U2代表各個逆變器輸出的基波電壓,L1、L2、C1、C2代表逆變器的輸出濾波器,R為系統負載。

                UPS并聯冗余系統的等效電路

                UPS并聯冗余系統的等效電路。

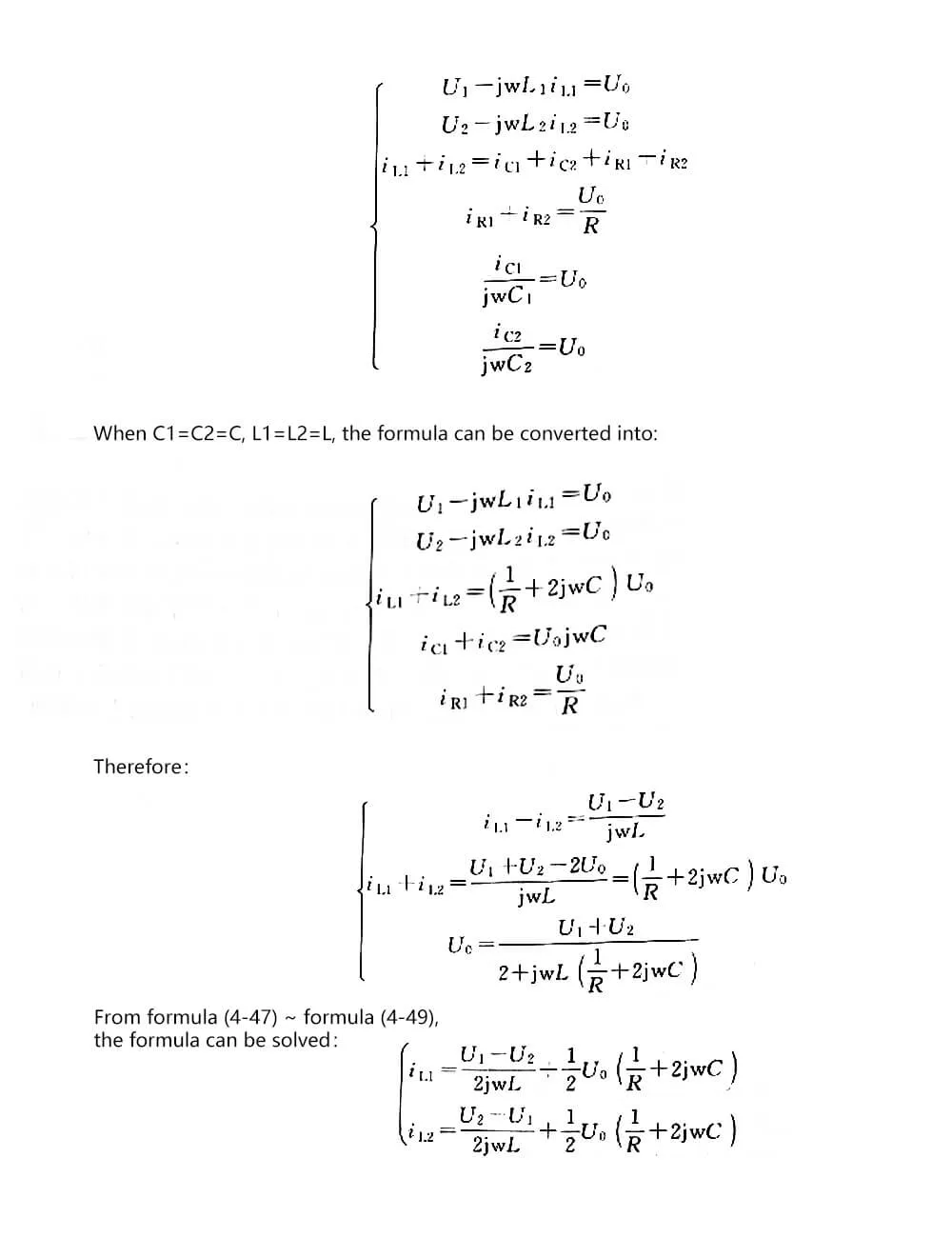

                從公式(4-50)可以看出:iL1和iL2由兩部分電流組成,一個是負載電流分量,一個是環流分量。當輸出濾波器相同時,負載電流分量總是平衡的。但環流分量的存在會使逆變器的輸出電流發生變化。

                當U1和U2同相時,高壓環流分量為容性,低壓環流分量為感性。

                當U1和U2幅值相同時,相位超前的環流分量為正有功分量,輸出有功功率;相位滯后的環流分量為負有功分量,吸收有功功率。
