衛輝改性聚合物修補砂漿報價18800147987
特點
1、耐久性與混凝土同步，榮達信聚合物耐久性高強修補料是由進口乳液和無機粉料雙組分組成，是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補材料
2、抗壓強度高，固化迅速，粘接性能好；
3、有很好的保水性能和抗裂性、高耐堿性、耐紫外線；
4、操作簡便，可潮濕基層施工，健康環保。
應用范圍
1、混凝土結構中破損的構件、梁、板、柱、樓梯等部位的修補；
2、建（構）筑物使用高強不銹鋼絞線網的抹灰找平保護砂漿；
3、道路、橋梁中混凝土破損部位的修補；
4、機場跑道、高速公路車道及 到破損部位的修補及搶修；
5、工業廠房混凝土地坪破損部位的修補及搶修。
6、用于混凝土表面缺損的修補加固、凹凸表面的抹平；
7、保護層的加厚、舊混凝土表面修復等；
8、提高混凝土的耐久性，延長混凝土使用壽命，阻止以水為載體的酸、堿、鹽、CO2、SO3等介質對混凝土的侵蝕；
8、所含阻銹成分具有低氯離子擴散率的防腐蝕功能，有效阻止除冰鹽、凍融對鋼筋的銹蝕和破壞；
9、修補厚度大于5mm。
施工方法
1、基層要求及處理：
基層表面應平整、粗糙、清潔、無油污、無浮灰，不應有起砂、空鼓、裂縫等現象。施工前應用高壓水沖洗并保持潮濕狀態，但不得有積水。界面粘接力要求極高時，可預先涂刷加固型界面處理劑。
2、材料配制：
將粉料 : 乳液按質量比4 : 1稱取放置（體積比為3 : 1）；
將實際用量80%的乳液倒入粉料中攪拌均勻，再將剩余的20%乳液逐漸倒入并攪拌均勻無結塊，配好的漿料應保證在1小時內用完；夏季高溫施工時如發現已攪拌好的高強修補料變稠，可適當加入少量的乳液攪拌后繼續使用。

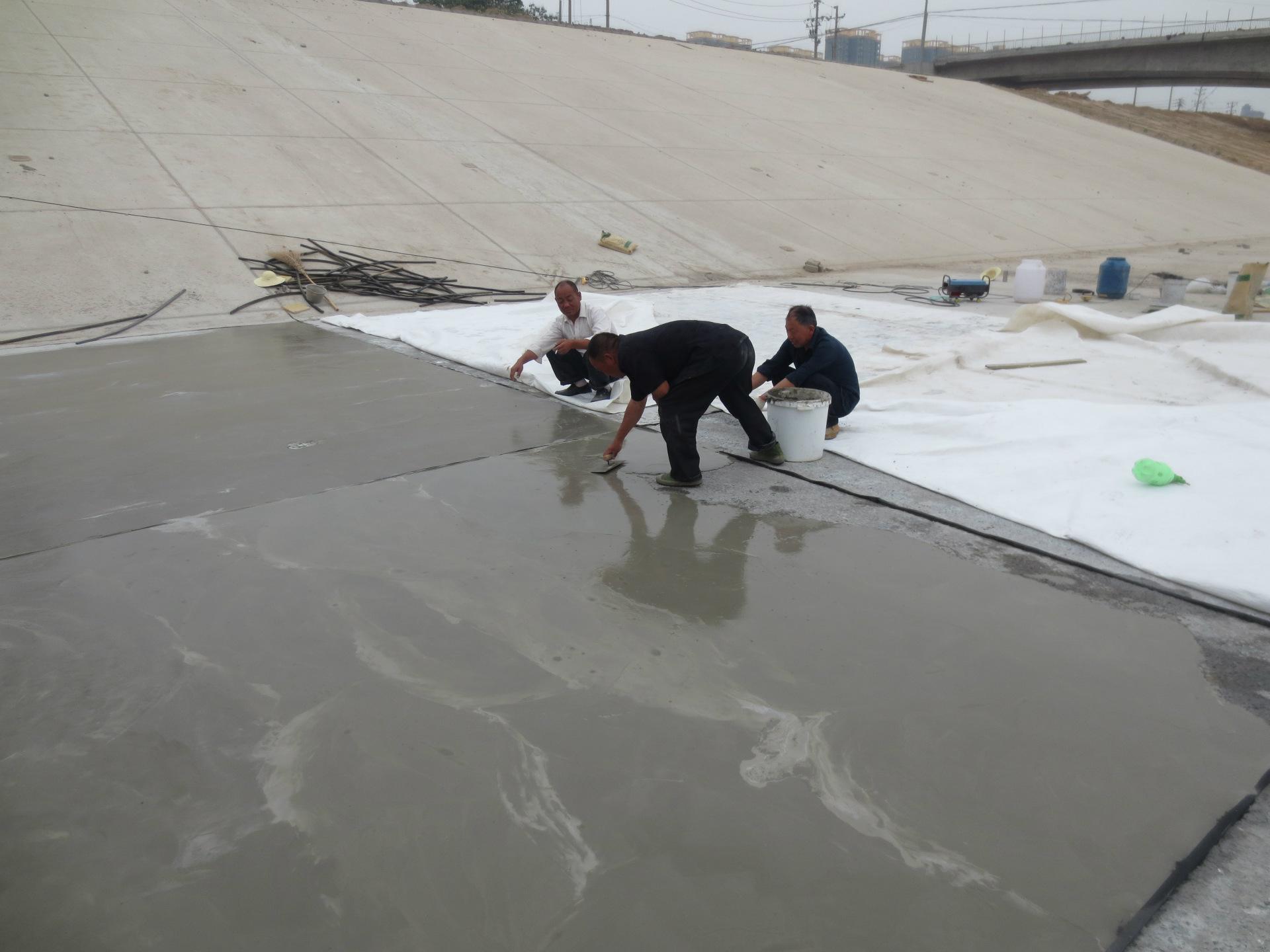

3、施工：
在潮濕的混凝土基層表面先均勻涂一遍聚合物耐久性高強修補料稀漿（粉料 : 乳液按質量比2 : 1配制），邊涂刷邊攤鋪耐久性高強修補料；
聚合物修補砂漿一次施工面積不宜過大，應分條和分塊錯開施工，每塊面積不宜大于10m2，錯開施工的間隔時間不應小于24小時。分層施工時，留縫位置應互相錯開；
聚合物修補砂漿攤鋪完畢后應立即壓抹，并宜一次抹平，不宜反復抹壓。遇有氣泡時應刺破壓緊，表面應密實；
立面或頂面的面層厚度大于10mm時，應分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工；
4、養護
聚合物修補砂漿施工后，表面指觸干燥即應進行噴霧養護或覆蓋塑料薄膜、麻袋，塑料薄膜四周應封嚴。潮濕養護期間如遇寒流或下雨應加以覆蓋，養護溫度不得低于5℃；
3.錨桿靜壓樁：適用于淤泥、淤泥質土、粘性土、粉土和人工填土的地基土加固及糾傾加固。，4、配膠前要預先對混凝土和鋼板表面進行處理。，豆石加固型 20-35 40-55 55-75 ≥0.02 ---- >270 ≥6 ≥13 豆石，u 微膨脹性，所用主要器具：角磨機、金剛石磨片、砂輪片、空壓機、棉布、護目鏡、防塵口罩，3、配制膠膠粘劑。(二)表面處理，⑶框架構件可采用鋼構套、加大截面、碳纖維、鋼鉸線網片-聚合物砂漿等方法加固。，混合后密度(g/cm)1.4-1.6。10 40公斤/組，1．預應力加固法，(2)甲、乙組份要分別用容器取得，先取甲組份2份放入準備好的容器中，再取乙組份1份放入，攪拌均勻。，八、化學錨栓：，抗壓強度/MPa ≥70 80！(7)鋼筋焊接點斷裂加固，高強鋼絲繩網片具有強度高、施工方便等優點。聚合物砂漿具有良好的粘接性能和耐久性能。，
