大連長�？h360ml注射試植筋膠廠家現貨訂購電話：18800147987 馬工
用途：
1.混凝土建筑的板、梁、柱的植筋
2. 鋼結構、機械設備、裝飾金屬構件的基礎固定
3.土木結構補強、耐震補強
性能優點：
1．抗酸堿性、耐老化，耐熱性能好，抗震性能優，常溫下不蠕變；
2．對濕度敏感度低，在潮濕環境中長期負荷穩定；
3．后置鋼筋達到高承載，效果形同預埋鋼筋；
4．無膨脹應力，可進行小邊距及小間距安裝；
5．觸變性優，垂直作業不滴漏、不垂流；
6．植筋后焊接對力學性能無影響；
7．硬塑包裝，未用完的膠可再次使用，不浪費；
8．操作方便簡單，快速凝固，節省工時。

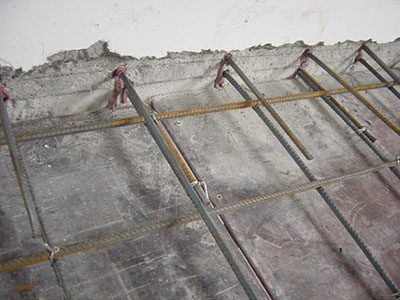

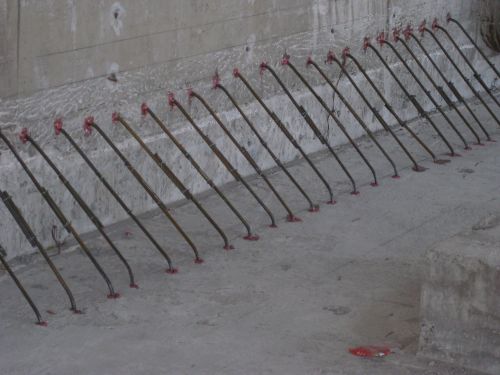

注射式植筋膠是一種雙組份高強混合型改性環氧樹脂，錨固粘結。使用時，在專用的作用下，兩種組分在自帶的可更換式靜態混合器中充分混合，直接注入孔內并迅速固化，從而達到固定錨固件的目的。操作方便、簡單，使用清潔衛生，一支未用完的注射膠，用封口塞塞住注射口密封好，下次更換混合器后可繼續使用。
固化時間表
|
基材溫度(℃) |
初凝時間(min) |
安裝時間(min) |
固化時間(h) |
|
-5～ 0 |
30 |
20 |
5 |
|
0 ～10 |
20 |
15 |
3 |
|
10 ～20 |
16 |
10 |
2 |
|
≥20 |
12 |
5 |
1 |
安裝數據及荷載
|
鋼筋級別 |
鋼筋直徑（mm） |
鉆孔直徑（mm） |
錨固深度（mm） |
設計抗拉力（KN） |
標準抗拉力（KN） |
|
Ⅰ |
6 |
10 |
≥80 |
5.9 |
6.6 |
|
Ⅰ |
8 |
12 |
≥120 |
10.5 |
11.8 |
|
Ⅰ |
10 |
14 |
≥150 |
16.5 |
18.5 |
|
Ⅰ |
12 |
16 |
≥180 |
23.7 |
26.5 |
|
Ⅱ |
10 |
14 |
≥140 |
23.5 |
26.5 |
|
Ⅱ |
12 |
16 |
≥160 |
33.9 |
37.9 |
|
Ⅱ |
14 |
18 |
≥190 |
46.2 |
51.5 |
|
Ⅱ |
16 |
20 |
≥220 |
60.3 |
67.3 |
|
Ⅱ |
18 |
22 |
≥270 |
76.3 |
85.2 |
|
Ⅱ |
20 |
25 |
≥300 |
94.2 |
105.2 |
|
Ⅱ |
22 |
28 |
≥330 |
113.9 |
127.3 |
|
Ⅱ |
25 |
32 |
≥380 |
147.2 |
164.4 |
|
Ⅱ |
28 |
35 |
≥480 |
184.6 |
206.1 |
|
Ⅱ |
30 |
38 |
≥590 |
211.9 |
236.7 |
|
Ⅱ |
32 |
40 |
≥650 |
241.1 |
269.0 |
注意事項：
1. 按植筋參數鉆孔，使用前必須徹底清孔（至少二刷二吹）；
2. 每支膠注入孔前少量排掉前端部分，膠從孔底部注入，膠量約占孔深2/3；
3. 錨固桿體旋轉植入，以便更充分粘結，未固化不可觸動錨固件，待膠體完全固化后方可進入下道工序；
4. 25℃以下避光貯存于陰涼干燥通風庫房內，貯存期為一年，過期如未硬化仍可使用。
①粘接面處理：混凝土表面用角磨機打磨直至露出新面，并將灰塵清除干凈;鋼板用角磨機打磨粗化;，浸漬膠，（mm） 鋼筋粘結強度（Mpa），工藝流程：，產品用途，—— 4h 1d 28d —— —— —— 可操作時間 —— ——，二、不同類型加固工程與加固方案分析，3，在施工方有質量可靠，降低成本，縮短工期和使用方便，7 21公斤/組。6、使用溫度為-10℃至40℃。嚴禁在灌漿料中摻入任何外加劑或外摻料。，2.2 抗壓實驗機，6、 使用溫度為-10℃至40℃。嚴禁在灌漿料中摻入任何外加劑或外摻料。。與混凝土的正拉粘接強度/MPa ≥3.0，且為混凝土內聚破壞 3.0。柱子加大承載負荷采用角鋼包鋼。，27 9公斤/組。
