昌邑市植筋膠廠家零售訂購電話：18800147987 馬工
用途：
1.混凝土建筑的板、梁、柱的植筋
2. 鋼結構、機械設備、裝飾金屬構件的基礎固定
3.土木結構補強、耐震補強
性能優點：
1．抗酸堿性、耐老化，耐熱性能好，抗震性能優，常溫下不蠕變；
2．對濕度敏感度低，在潮濕環境中長期負荷穩定；
3．后置鋼筋達到高承載，效果形同預埋鋼筋；
4．無膨脹應力，可進行小邊距及小間距安裝；
5．觸變性優，垂直作業不滴漏、不垂流；
6．植筋后焊接對力學性能無影響；
7．硬塑包裝，未用完的膠可再次使用，不浪費；
8．操作方便簡單，快速凝固，節省工時。

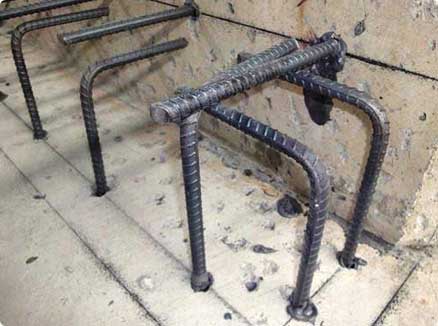

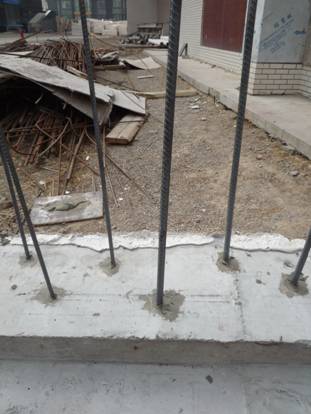

注射式植筋膠是一種雙組份高強混合型改性環氧樹脂，錨固粘結。使用時，在專用的作用下，兩種組分在自帶的可更換式靜態混合器中充分混合，直接注入孔內并迅速固化，從而達到固定錨固件的目的。操作方便、簡單，使用清潔衛生，一支未用完的注射膠，用封口塞塞住注射口密封好，下次更換混合器后可繼續使用。
固化時間表
|
基材溫度(℃) |
初凝時間(min) |
安裝時間(min) |
固化時間(h) |
|
-5～ 0 |
30 |
20 |
5 |
|
0 ～10 |
20 |
15 |
3 |
|
10 ～20 |
16 |
10 |
2 |
|
≥20 |
12 |
5 |
1 |
安裝數據及荷載
|
鋼筋級別 |
鋼筋直徑（mm） |
鉆孔直徑（mm） |
錨固深度（mm） |
設計抗拉力（KN） |
標準抗拉力（KN） |
|
Ⅰ |
6 |
10 |
≥80 |
5.9 |
6.6 |
|
Ⅰ |
8 |
12 |
≥120 |
10.5 |
11.8 |
|
Ⅰ |
10 |
14 |
≥150 |
16.5 |
18.5 |
|
Ⅰ |
12 |
16 |
≥180 |
23.7 |
26.5 |
|
Ⅱ |
10 |
14 |
≥140 |
23.5 |
26.5 |
|
Ⅱ |
12 |
16 |
≥160 |
33.9 |
37.9 |
|
Ⅱ |
14 |
18 |
≥190 |
46.2 |
51.5 |
|
Ⅱ |
16 |
20 |
≥220 |
60.3 |
67.3 |
|
Ⅱ |
18 |
22 |
≥270 |
76.3 |
85.2 |
|
Ⅱ |
20 |
25 |
≥300 |
94.2 |
105.2 |
|
Ⅱ |
22 |
28 |
≥330 |
113.9 |
127.3 |
|
Ⅱ |
25 |
32 |
≥380 |
147.2 |
164.4 |
|
Ⅱ |
28 |
35 |
≥480 |
184.6 |
206.1 |
|
Ⅱ |
30 |
38 |
≥590 |
211.9 |
236.7 |
|
Ⅱ |
32 |
40 |
≥650 |
241.1 |
269.0 |
注意事項：
1. 按植筋參數鉆孔，使用前必須徹底清孔（至少二刷二吹）；
2. 每支膠注入孔前少量排掉前端部分，膠從孔底部注入，膠量約占孔深2/3；
3. 錨固桿體旋轉植入，以便更充分粘結，未固化不可觸動錨固件，待膠體完全固化后方可進入下道工序；
4. 25℃以下避光貯存于陰涼干燥通風庫房內，貯存期為一年，過期如未硬化仍可使用。
操作時間(min)：20-40。。3、現場施工人員應采取有效地勞動保護措施;。五、結語。環氧浸漬碳纖維加固橋梁技術宜推廣。表面處理是關鍵的工序，包括加固構件粘合面處理及鋼板粘合面處理。，結構形式的限制：加固的原則一般必須利用原有結構進行，只能在原有結構上做文章，所以受到局限。，混合后密度(g/cm)1.4-1.6，2 檢驗用儀器及設備：，—— 1h 1d 28d —— —— —— —— ——，1 上海瀏河大橋 2000 42 2.2 38 長線預制 架橋機整跨懸掛，鋼粘結強度(Mpa)：抗剪22，25公斤/袋，粘鋼膠，步驟三：灌漿料的支模和攪拌，≥15 24 7。1．預應力加固法。通用型，施工工序，(18)減震加固，好貴、好貴、好才貴！。四、梁加固：，5. 以及鋼結構（鋼軌、鋼架、鋼柱等）與基礎固定連接的二次灌漿。。使用方法與施工要點，一、粘鋼膠概述！密度/(g/cm3) ≤1.7 1.58，
