陜西水利止水用1.2米*1.2米鑄鐵閘門生產廠家及價格 鑄鐵閘門適用范圍講解

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。
結構工作原理

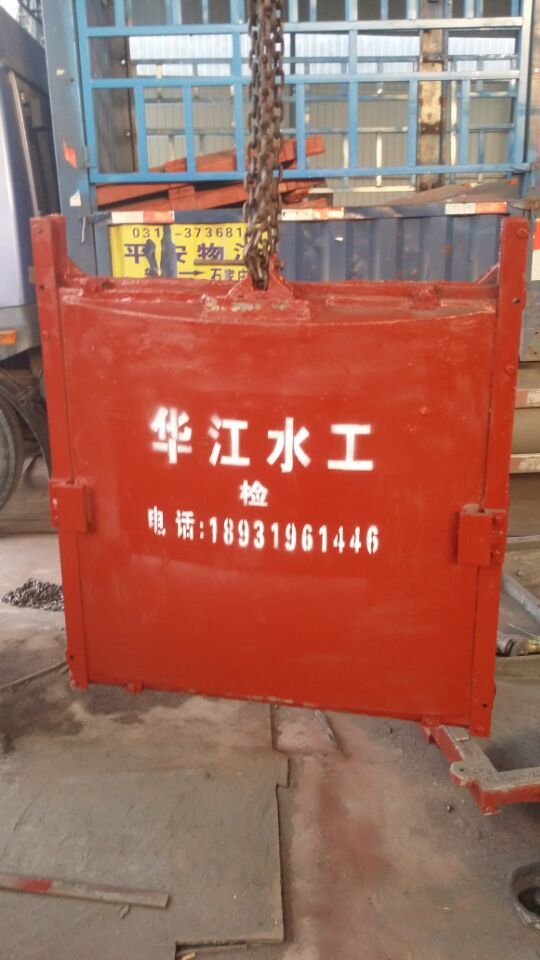

1、鑄鐵閘門主要由：
（1）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。
2、工作原理：
閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。
因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。
工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。
門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。
如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。
鑄鐵閘門安裝使用
鑄鐵閘門是否正確安裝，決定了閘門的止水效果安裝時一定要認真閱讀安裝說明書或按我廠現場指導安裝人員的要求正確安裝。
鑄鐵閘門的門槽與板面為整體安裝，二次澆注方式（亦可一次性整體安裝澆注），澆注前以密封止水面及側向導軌面為基準將閘框調正，固定，撐好背面防止變形，進行澆注砼漿一定要密封實以防滲漏。
鑄鐵閘門安裝澆注砼前，調整閘門與閘框偏心與間隙，鎖緊楔塊裝置．以達到良好的止水效果。
鑄鐵閘門的板面與閘槽為偶合件配套，在搬運、倉儲及安裝時不得互換，以免影響止水效果。
閘門的迎水面一定要按設計要求安裝否則因板面受力方向不對，引起板面斷裂，遇反向受壓時一定要在訂貨時說明，防止發生重大事故。
在訂貨時要提供孔口尺寸，水頭，提升高度和結構形式，閘板面一般為正向（迎水面）受壓，如需反向受壓，訂貨時需說明，止水一般是后止水（背水面），需前止水時，訂貨時應說明，使用時必須按操作規程操作。
經常檢查閘門板與閘槽是否卡澀，及時將卡澀物清除，保證位置置中，使設備正常運行。
使用與保養
1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定位裝置。
2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。
b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或將電動裝置上的電動標記切入到手動標志上去）。
c、每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿牛油。
d、每年需對閘門作一次油漆、防腐處理。
1、PGZ渠道0.2米*0.2米鑄鐵圓閘門要注意閘門表面層的保養維護在 使用鑄鐵閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是 一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、PGZ渠道0.2米*0.2米鑄鐵圓閘門需要定時的進行保養我 們在使用任何物件的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規 律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當的添加一些潤滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在聚財閘門表面涂抹上一些預防生銹的物料經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑很多人在看到閘門變得臟舊之后，會想要通過清洗的方式來改善設備的外觀形象。這樣的想法是可以實施的，只是，在實施的過程中，一定要注重設備的外表結構，只需要使用清水來進行擦拭，盡量的不要添加一些清潔劑，以免引起化學反應，導致設備發生損壞。
一、PGZ渠道0.2米*0.2米鑄鐵圓閘門主要用途： 鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。到平面接 觸密封，密封性能好，當密封止水性能下降時，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或 橡膠，并經精密加工后配研，達可通過楔塊裝置的調整加以解決。
二、PGZ渠道0.2米*0.2米鑄鐵閘門結構特點： 1 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。 3采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4品種規格齊全，適應性廣。 5與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、PGZ200鑄鐵方閘門主要技術性能參數： 1型號與規格：方閘門：明桿式 ZMF DN200～DN2500mm 2 鑄鐵鑲銅方閘門主要性能指標： a）閘門密封面配合間隙≤01㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向 ≤07L/min ·m 反向≤125L/min ·m c）公稱壓力≤01Mpa；密封試驗壓力01Mpa。 d）工作環境：溫度 -20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。 f）最大工作水頭：單向受 壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于02m/min，不大于15m/min。 h）閘框距邊壁距離≥300 ㎜，距池底距離≥150㎜～250㎜。
一、合同簽定前，按要求對業主提出的設備有關技術問題進行解釋和說明。
二、合同簽定后，按合同要求向買方提供技術資料。
三、質保期內，無論何種原因造成設備發生事故或停工，接到買方通知后，我廠會視路程在最短時間內派人到達現場，并做出相應處理。

● 售后服務
一、質保期限內，因我廠制造原因所引發的設備故障，我廠負責無償保修；因買方使用不當造成的損失或正常磨損，我廠仍負責提供配件和修理，費用由買方承擔。
二、跟蹤服務， 華江愿以一流的產品，一流的服務 竭誠為新老客戶服務。

1、鑄鐵水利閘門密封面間隙檢驗
門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2、裝配檢驗
將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3、滲漏試驗
密封面應清除任何污物，不得在兩密封面間涂抹油脂。將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m(密封長度)。
4、全壓泄漏試驗
訂貨單位需要進行本項實驗時，可與制造廠協商。試驗方法：可將閘門安裝在試驗池內或現場作全壓灌水試驗。懷化市機閘一體鑄鐵閘門600*600價格信賴廠家華江采用計量器具(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/min·m(密封長度)。
5、出廠檢驗
每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。
啟閉機閘門噴砂處理是閘門制做中一道非常重要的工序，在處理的過程中要非常仔細，否則就會出現一些問題，進而影響到啟閉機閘門的正常工作，甚至危害到施工人員的安危。因此。在啟閉機閘門噴砂處理前，要了解其注意事項。據啟閉機廠家解析：具體的注意事項如下。
1.啟閉機閘門噴砂處理不允許在潮濕的金屬表面上進行，露天作業應采取必要的防雨防潮措施。
2.啟閉機閘門必須注意工件溫度和空氣環境濕度，當空氣濕度較大或金屬表面溫度低于露點以下時應停止噴砂。
3.啟閉機閘門經噴砂處理并檢驗合格的金屬表面，在運輸或防腐施工前應保持干凈，避免沾染上水或油污雜質，并且不能直接用手接觸金屬表面，以防止局部返銹；已沾染上油污的金屬表面必須用相應的有機溶劑進行處理，或者在去油處理后重新進行噴砂處理。
4.啟閉機閘門噴砂處理后的金屬表面，在空氣濕度較大或周圍有化學氣體污染時，應在4小時內進行下道工序施工，在干燥潔凈的環境條件下，應在24小時內進行下道工序施工。
5.啟閉機閘門噴砂工應戴防護用具，以保護身體不受飛濺磨料的傷害；在經噴砂處理后的大構件內進行防腐施工時，必須穿干凈的工作服。

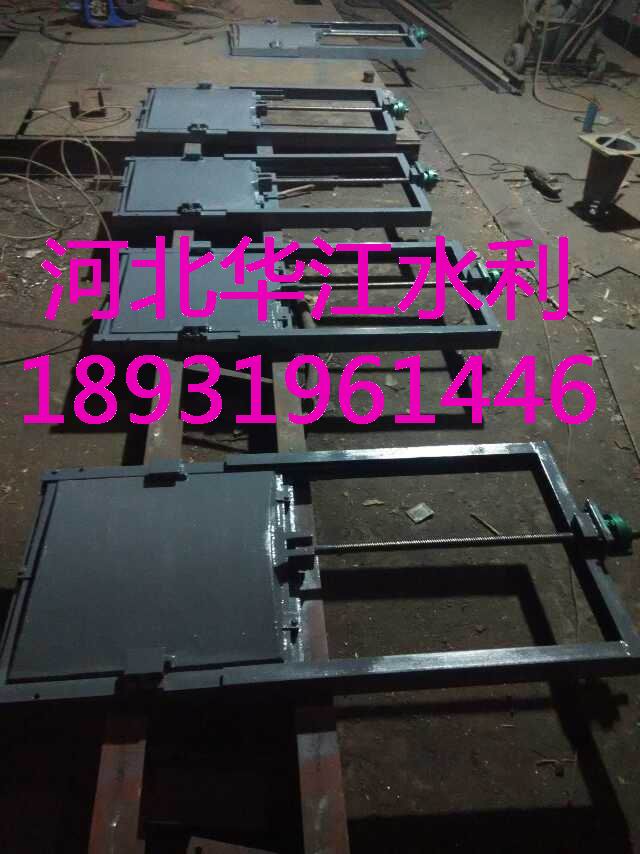

機閘一體鑄鐵閘門門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可形橡皮止水。
機閘一體鑄鐵閘門門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。

（1）閘門應是四面止水、閘門承受的正向水壓為0.1Mpa、反向水壓為0.02 Mp .電氣設備的安裝均按施工圖紙、制造廠技術說明書的規定執行，全部電氣設備應可靠接地
（2）閘門應是明桿式安裝、鑲銅密封止水，啟閉機與門體采用螺桿及連接軸聯結。
（3）閘門的啟閉方式有電動與手動兩種形式在電動的形式下，也應具備手動操作將閘門開啟或關閉的功能。
（4）閘門采用適合于安裝在墻上的升桿式方型或圓型孔口閘門，有平整的內底與井壁緊緊貼合，閘門孔口制成與井壁孔口相應的尺寸.
機閘一體鑄鐵閘門吊裝：閘門吊裝根據門體重量選擇合適的吊車進行吊裝。吊裝在砼排架施工前進行，吊裝時由起重工組織實施，并做好門體及其它部件的保護和安全防護工作。由于本工程的幾扇閘門較小，因此采用挖掘機吊裝，吊裝應在土方回填到與豎井交點高程時進行，吊裝時應由起重工組織實施，做好產品保護和安全防護工作，非工作人員不得進入施工吊裝現場。 靜平衡試驗：平面閘門安裝完畢，應作靜平衡試驗。
雙向止水鑄鐵閘門的詳細信息
品牌/型號：安放/ZMF
材質：鑄鐵
適用介質：水
標準：國標
外形：中型
流動方向：單向
形態：其他
零部件及配件：閥體
類型(通道位置)：直通式
連接形式：200-2000
公稱通徑：200*200（mm）mm
壓力環境：常壓
工作溫度：常溫℃
驅動方式：手動
雙向止水鑄鐵閘門

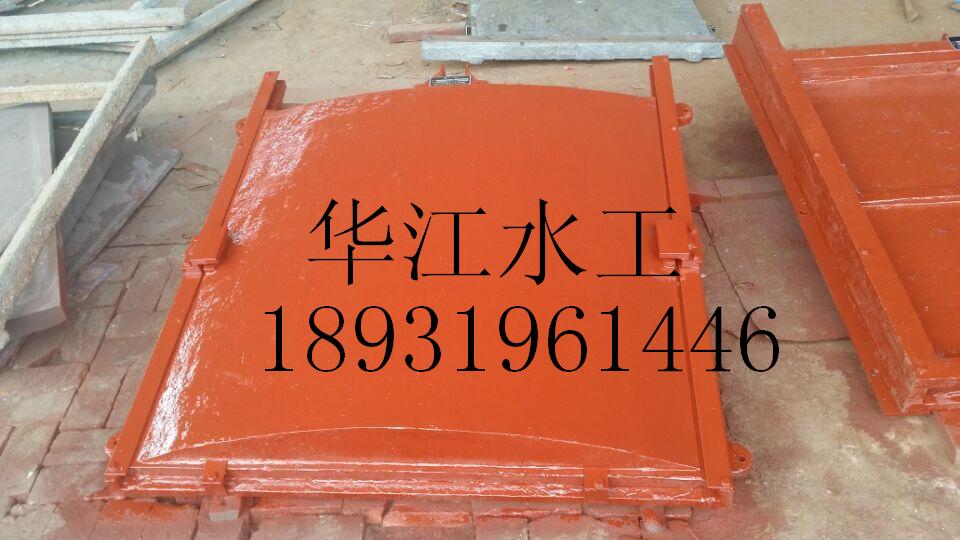

1，雙向止水鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
2、雙向止水鑄鐵閘門結構特點：
1.雙向止水鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。

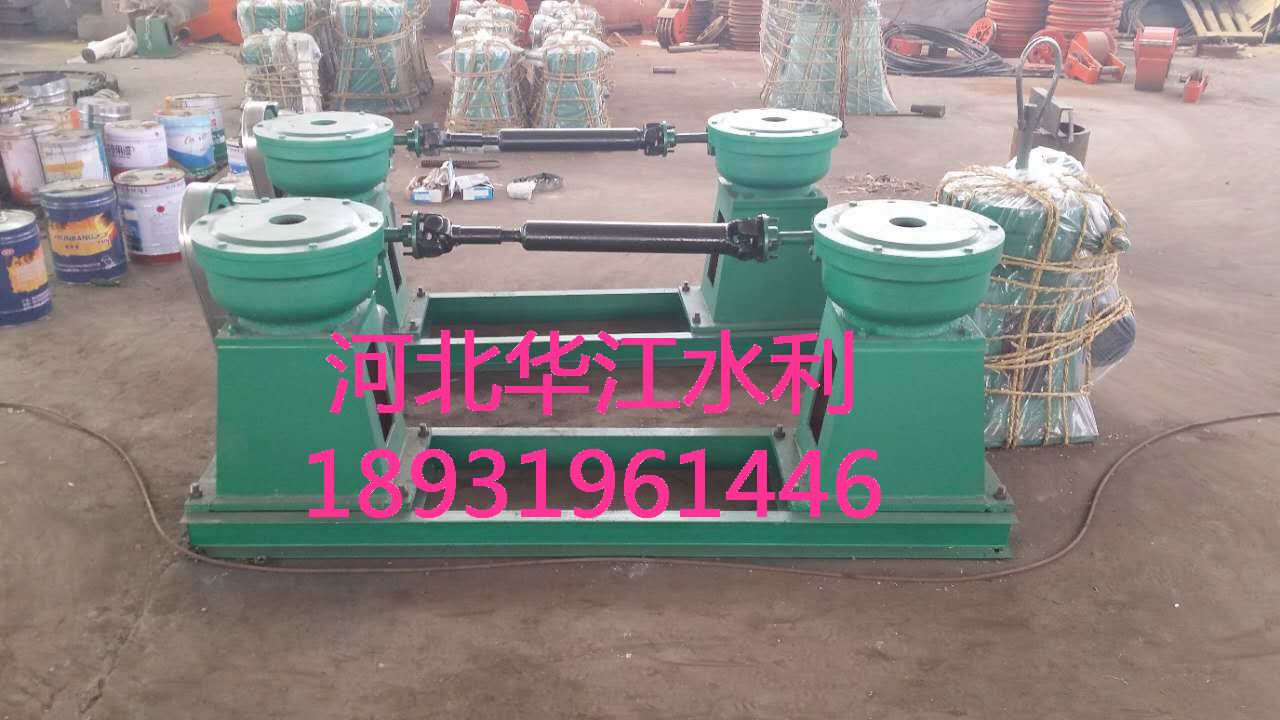

5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、雙向止水鑄鐵閘門主要技術性能參數：

主導產品:
2.雙向止水鑄鐵閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜

與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。

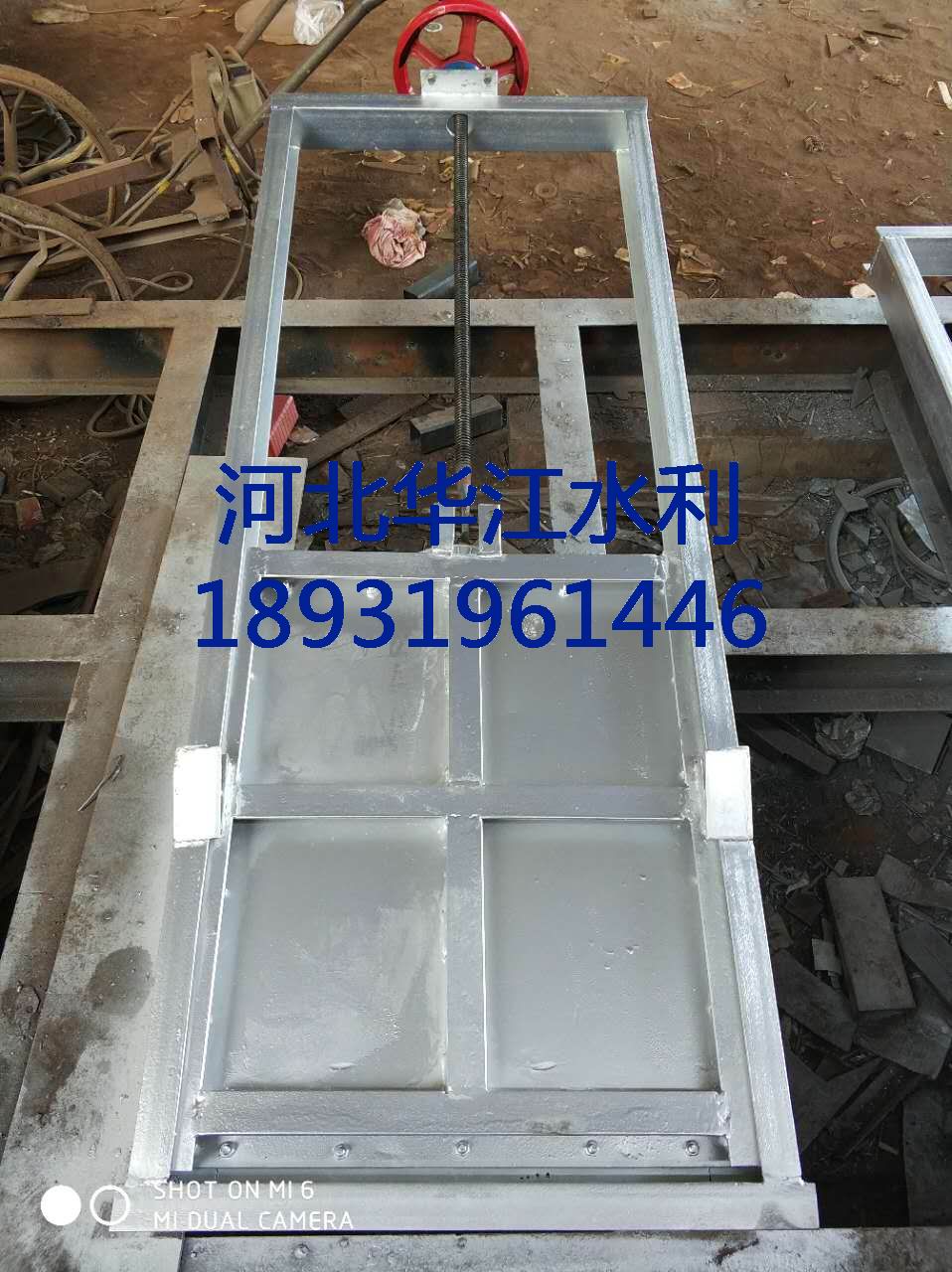

鋼制閘門與鑄鐵閘門的不同之處

鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。

鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。

同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。

在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。

一、

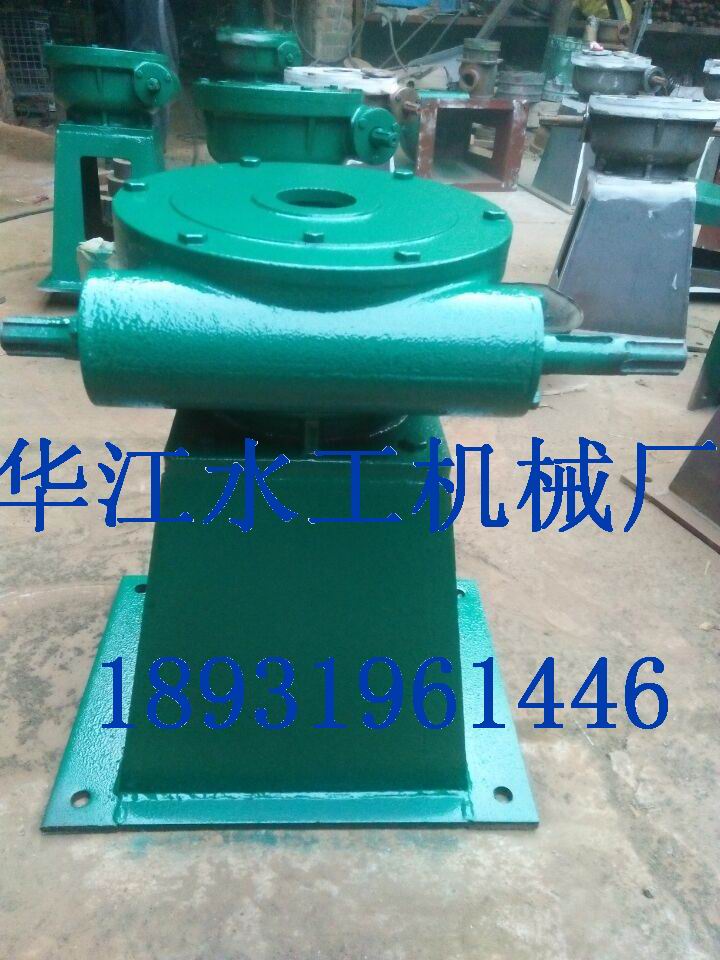

閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
鑄鐵閘門的鑄鐵檢驗標準具體表現在以下6個方面：
1. 尺寸檢驗：檢驗鑄件尺寸是否對應零件圖紙要求，加工面尺寸精度能否滿足裝配使用；
2. 外觀檢驗：鑄鐵閘門鑄件表面不允許有未清理徹底的砂子和雜物等；
3. 鑄件缺陷：鑄件表面不允許有縮松、縮孔、氣孔、裂紋、皮縫、缺肉等缺陷或現象；
4. 性能報告：鑄鐵閘門力學性能（包括抗拉強度、屈服強度、延伸率、硬度、壓力指標或者進行必要的低溫性能檢驗）
5. 化學檢驗：提供化學成分報告，觀察其化學成分是否按照目標成分設計；
6. 金相報告：球化率、球化等級等。

二，安裝形式

鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。

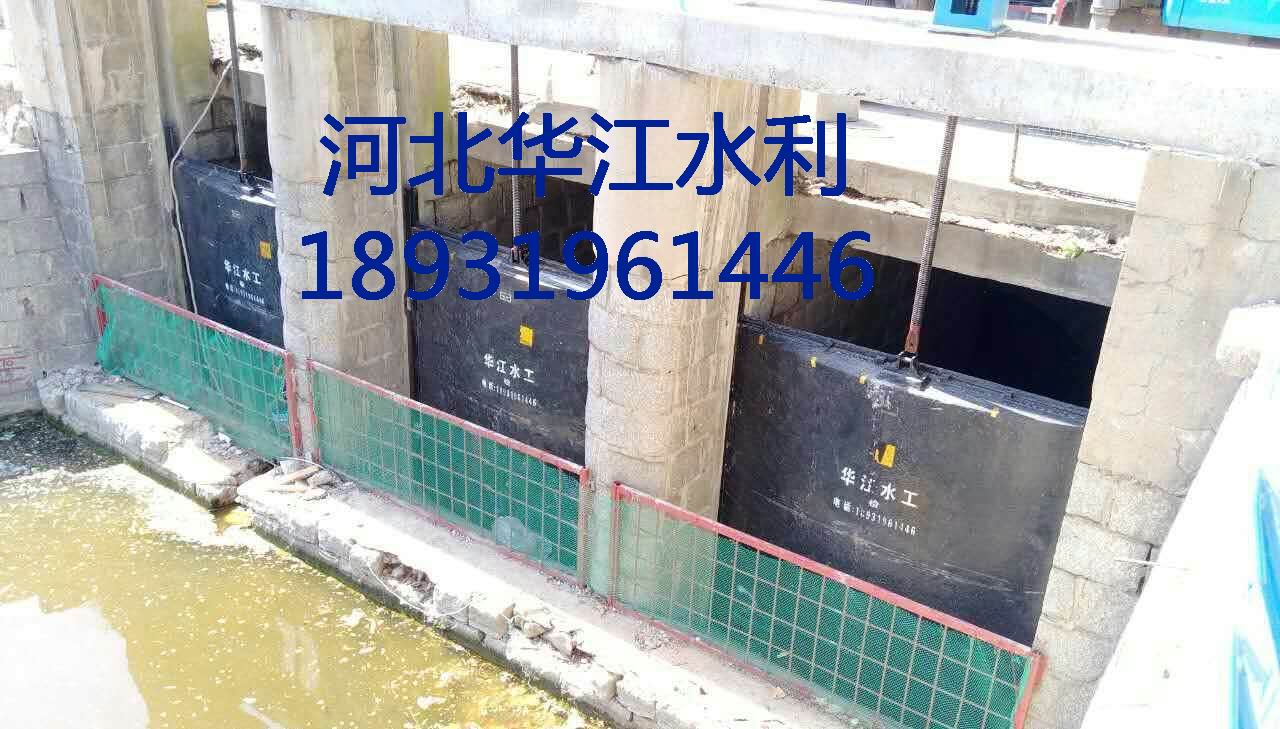

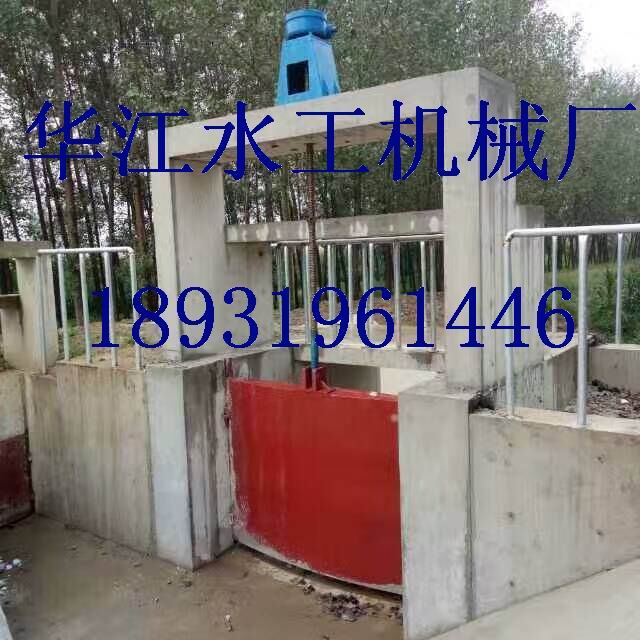

1.機閘一體式，又叫做自承式，主要是啟閉機和閘門為一體結構，安裝時閘門和啟閉機一起安裝，這種安裝方式最大特點為費用較少，因為不用做啟閉機的水泥橫梁，缺點是只能用于渠道、池塘等水壓較小的地方，不能用于水庫水壓較深的出水口。

2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。

3.附壁式，又稱為墻壁式，是指閘門直接用螺絲懸空固定在水泥墻上。

4.渠道式，是指閘門直接安裝在渠道中間。

三．注意事項：

鑄鐵閘門必須整體安裝，閘框與閘門不能折開，閘門的出水口必須與預留的出水口一致，并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開，小編再次強調，必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆，后果自行負責。

陜西水利止水用1.2米*1.2米鑄鐵閘門生產廠家及價格 鑄鐵閘門適用范圍講解

水庫閘門啟閉機主要操作事項：

一、水庫閘門啟閉機運行，必須由單位負責人發出調度指令。不經調度擅自啟閉，將嚴肅追究有關人員責任。
二、非本單位工作人員一律不得操作啟閉機及相關設備。
三、操作人員必須熟悉操作，操作人員應注意安全。
四、開機啟閉前，應先檢查絲桿所處位置，電機、變速箱、皮帶等有無異常，確認正常后，再通電啟閉，并將調度人、操作人、啟閉目的、設備檢查情況、開機時間填寫在《閘門啟閉機運行記錄》上。
五、停機斷電完成啟閉后，應將關機時間、開關絲數量、設備運行情況等登記在《閘門啟閉機運行記錄》上，并將啟閉時間、開關絲數量、調度人、操作人、啟閉用途等情況登記在《水雨情觀測表》上。
六、啟閉過程中若中途停電，應將倒順開關置于空檔的位置并拉閘斷電后，再卸掉皮帶以手動方式啟閉。
七、監視水庫閘門啟閉機運行情況應注意以下幾點：
1、注意水庫閘門啟閉機絲桿是否按要求的方向進行移動，電機、變速箱運行是否良好，變速箱與絲桿轉輪是否同步運動。
2、觀察電機轉速、溫升是否正常，振動是否過大，聲音是否異常。若發現異常情況時，應立即停機檢查，防止設備變形或損壞，并向調度人和分管工程領導報告。
3、啟閉完畢停機后，應再次校核水庫閘門開關絲數量是否準確。

啟閉機廠家，19 9 7 年進行了完善化至今已安全運行7 年。 20 0 5年完成了遠方集中控制2 技術參數水口水電站設有12孔溢洪道， 孔口寬15. 0 m ， 高22. 3m ， 采用露頂式弧形閘門擋水， 弧門面板外半徑25. O m ， 支鉸高程54 . 0 m ， 堰頂高程4 3. 0 m 。 根據弧門最大啟門阻力矩和接力式液壓啟閉機的布置方案， 確定設備的主要技術參數如下:最大啟門力2 × 14 0 0 k N閉門力可依靠閘門自重關閉4 3 第一屆水力發電技術國際會議論文集( 第二卷)液壓缸行程閘門全開所需啟閉機廠家行程液壓缸內徑活塞桿直徑桿腔計算壓力啟/閉速度整機自重3工作原理2. 6 7 m2. 6 7 m × 73. 40m ill14 0 m m18 . 6 M P a0 . 6 6 m /m in355t/12臺如圖1所示， 接力式液壓啟閉機有4 套主液壓缸鉸支于閘門上部的啟閉機機架上， 控制吊鉤的4 套副缸固定在主液壓缸的下部， 閘門面板上對應地設有4 排吊軸及導軌。 1號與2號液壓缸， 3號和4 號液啟閉機廠家壓缸各為一組接力缸， 每組接力缸對應弧門上的一個吊點， 兩組液壓缸即可同步啟閉雙吊點弧形閘門。啟門時， 若1號、 4 號液壓缸吊鉤提升閘門， 則2號、 3號液壓缸吊鉤會同時空載下降， 當1號、 4 號缸吊鉤上行至上限位置時， 2號、 3號缸吊鉤則同時越過閘門上的下一檔吊軸到達下限位置。 4 只缸均到位后， 到位信號指示液啟閉機廠家壓控制系統換向動作， 使2號、 3號缸吊鉤空載上行， 同時， l號、 4 號缸吊鉤持門下降， 經過一段短小的接力行程， 支承閘門的力逐漸由1號、 4 號缸轉移至2號、 3號缸， 繼而由2號、3號缸提升閘門……如此往復交替運行， 至閘門開至所需開度。閉門時， 動作程序相反， 若2號、 3號缸空載上行， 則l號、 4 號缸持門下降， 直至2號、 3號缸吊鉤持住閘門， 使1號、 4 號缸卸載， 2號、 3號缸持住弧門后， 在交接行程里稍啟閉機廠家作提升， 接著， 各液壓缸的到位信號首先指示1號、 4 號副缸動作， 使已卸載的l號、 4 號缸脫鉤， 然后作換向動作， 使1號、 4 號缸空載上行， 2號、 3號缸同時持門下降……如此往復交替運行， 直至閘門關至所需要的開度。由于閘門啟閉過程中1號、 4 號缸和2號、 3號缸交替接力持門， 因此， 每個液壓缸的行啟閉機廠家程大小與閘門的最大開啟高度無關， 只與交接次數多少有關。 所以， 對本機型而言， 液壓缸行程可以大為減小， 實現了以短代長的目的。圖1接力式液壓啟閉機工作原理. 盯丌r 巾m m W 74. 00IIIlfd翟翌-Z0 0.型衛●110 1)1_110 0- _髂. i。-i.I●_一●● 第一屆水力發電技術國際會議論文集( 第二卷)4 液壓系統設計本機的液壓系統是啟閉機廠家根據接力式液壓啟閉機特定的工作原理進行設計的。 主要解決了同吊點兩只接力缸的反向同步和兩吊點間的液壓缸行程同步、 接力過程的平穩性、 閘門任意開度的鎖錠及安全等問題。 至于空載啟動、 過壓保護等常規液壓系統問題， 則與一般液壓啟閉機的液壓系統作啟閉機廠家相同的處理。 本機的液壓系統原理如圖2所示。圖2接力式液壓啟閉機液壓系統原理4 . 1同步問題接力式液壓啟閉機需滿足兩方面的同步要求。
