江蘇哪家鑄鐵閘門廠家質量好 買1000*1000鑄鐵閘門找華江品牌閘門有保障
閘門的選購理念：
1、從外觀上講，由于鑄鐵閘門具備良好的的設計理念，以確保在水利建設中發揮優勢，所以在外觀上的選擇尤為重要，在外觀上不僅僅要具備良好的欣賞價值，更應該注重外觀的完整性。
2、在選擇質量上也要特別的重視，在產品的使用年限上要特別的注重，產品的使用壽命直接影響著產品的質量，在挑選中，特別應留意產品的質量顯示數據，只有質量得到了保證才能確保在使用過程中有著良好的工作效率。
3、鑄鐵閘門就是進行價格上的選擇，同樣的質量比價格，質量和價格相互依托，單單看哪一方面都是片面的，所以要注重產品的性價比，性價比高的產品是我們首要的選擇。
4、在品牌挑選中，同樣的質量比價格，同樣的價格比品牌。雖說品牌占有一定的影響作用但是不僅僅只因為品牌的號召力而盲目去選擇，更應該注重的是實用的效果，那么實用的效果何來，當然是依托于對購買者的調查。所以深入的調查對于品牌的挑選起著至關重要的作用。應在一定的品牌中選擇回頭客高的產品。
5、對于售后服務上的選擇，滿意的售后服務才會使消費者得到更多的保證，在挑選鑄鐵鑲銅閘門是一定要查看供應商在售后上重視程度。
鑄鐵閘門操作啟閉機之前，一定要先進行全面的檢查，檢查設備的完好無損，檢查內置零部件的安裝正常。只有保障設備的組織部件是一致的，并且連接緊密，才能夠穩定運行。操作啟閉機的過程中，操作人員一定要了解相關的操作常識，并且在實施操作的時候，還能夠很好的提升使用的價值，進而完善使用中的安全防護。
正確延長閘門的使用壽命有哪些方法：
1、要注意閘門表面層的保養維護
在使用閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、閘門需要定時的進行保養
我們在使用任何物品的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當的添加一些潤滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在閘門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑
1
鑄鐵鑲銅閘門
MXF-2000*2000
2套
手電兩用啟閉機
四.性能及結構
1、 閘門型式采用靠壁式，經定位固定后進行密封，啟閉機型式為手搖式，傳動機構為封閉
式（包括露出的絲桿配有不銹鋼罩殼）
2、 閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。
手盤式啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準。
3、 閘門能通過泵站設計規模的能力，上下啟閉自如無泄漏，整體剛性足夠不變形。啟閉機
具有足夠的動力能能啟閉閘門的上下運動，但操作啟閉力不大于7.5 kg。
4、 閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、 縮松、澆注不足等缺陷。
5、 閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5， 撓度不大于構件長度的1/1500 。
6、 閘板、閘框在厚度上留出2mm的腐裕度。閘門應涂環氧瀝青漆厚50微米。
7、 導軌按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，在閘門開啟到位置時，其導軌的頂端高于閘板的水平中心線。
8、 密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過
程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
9、 密封座工作表面沒有劃痕、裂縫和氣孔等缺陷，密封痤的板厚不小于6mm。
10、 在閘板上端設有吊耳，與閘板連接，吊耳的受力點靠近閘板中心線，在水頭啟閉時，
其拉伸壓縮和剪切強度的安全系數不小于5。
11、 閘門的泄漏量應不大于1.25L/min.m（密封長度）。
12、 閘桿的傳動螺紋為梯形螺紋，閘桿按工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
13、 閘框密封座與閘板密封座間隙小于0.1mm。
14、 閘板與閘框導向槽的間隙小于 1.6mm。
15、 手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。
16、 不銹鋼絲桿在上下運動至極限位置時其極限位置具有限位裝置保證其不脫落和彎曲，絲
桿直徑不少于60 mm。
17、 啟閉機啟閉時具指示牌表明啟閉方向。
18、 導向架間距不大于1.5 m，銅密封厚度為10 mm。
五.主要零部件
鑄鐵鑲銅閘門主要材質
門板、門框及導軌 球墨鑄鐵QT450-10
絲桿、銷軸及螺栓等 不銹鋼1Cr18Ni9T
齒輪 鑄鋼ZG
啟閉機 鑄鐵QT450-10
密封 球墨銅合金（不含鋅
導向架 球墨鑄鐵QT450-10
短管 Q235A δ≥10 mm
安裝聯接件 不銹鋼1Cr18Ni9Ti
鑄鐵鑲銅閘門的外形安裝尺寸：

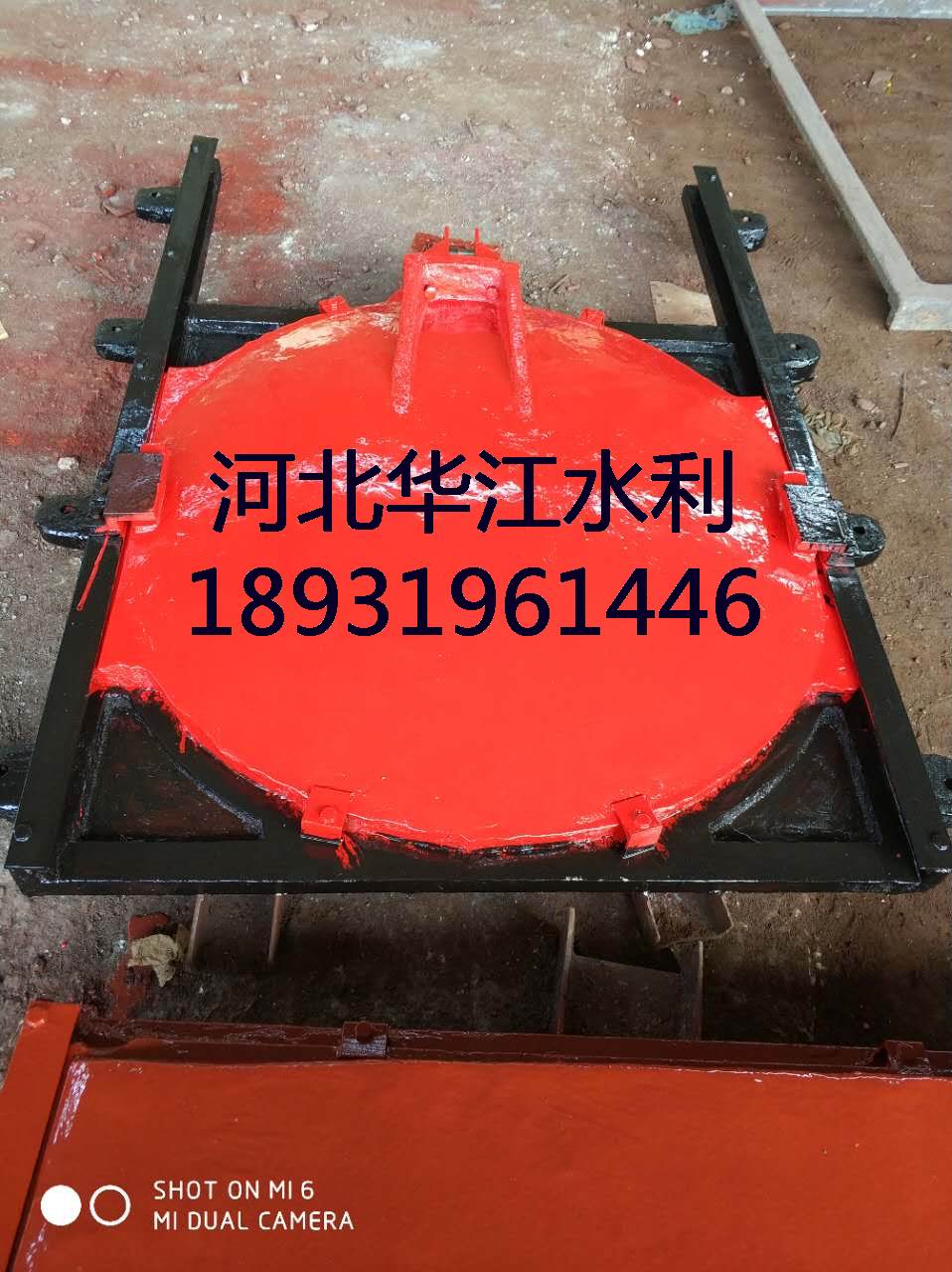

MXY型明桿式鑲銅鑄鐵圓閘門外形及安裝尺寸
規格型號 口徑 安裝尺寸 配啟閉機（t) 適用水頭（m) 重量（kg)
D B D1 F Φd n*d H
MXY-1400 1400 1570 1440 80 28 4*525 2300 3 6 750
MXY-1500 1500 1680 1540 100 28 4*575 2500 5 6 850
MXY-1600 1600 1780 1640 100 28 4*600 2600 5 6 1000
MXY-1700 1700 1880 1740 100 28 4*650 2800 5 6 1120
MXY-1800 180 1980 1840 100 28 4*675 2900 8 6 1250
MXY-1900 1900 2100 1940 120 28 4*725 3100 8 6 1460
MXY-2000 2000 2200 2040 120 28 4*750 3200 8 6 1600
MXY型明桿式鑲銅鑄鐵圓閘門公稱通徑 單位：cm
型號規格 公稱通徑D A B C E H 重量（kg） 備注
YXZ-Φ300 Φ300 460 300 200 90 540 75
YXZ-Φ400 Φ400 560 400 275 110 720 125
YXZ-Φ500 Φ500 660 500 340 110 900 165
YXZ-Φ600 Φ600 700 600 390 120 1080 256
YXZ-Φ700 Φ700 940 700 440 120 1260 310
YXZ-Φ800 Φ800 1030 800 500 130 1440 375
YXZ-Φ900 Φ900 1100 900 550 130 1620 475
YXZ-Φ1000 Φ1000 1260 1000 600 140 1800 520
YXZ-Φ1200 Φ1200 1470 1200 700 150 2160 658 鑄鐵鑲銅閘門的外形安裝圖：
鑄鐵鑲銅閘門
防腐
1、 不銹鋼酸洗鈍化
2、 非金屬、有色金屬不涂防腐涂料。
3、 其余部件在涂漆前先清除毛刺、氧化皮、銹斑、粘砂、結疤和油污等臟物，將澆
口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa21/2 級。
油漆
1、表面進行噴涂處理，水上部分漆膜厚度不小于250um。
2、涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
技術標準
1、本設備材料符合GB標準規定。
2、所有量度、尺寸、重量均用國際單位（SI）表示。
3、我公司（宇東水利）已通過ISO9001質量體系認證。
鑄鐵鑲銅圓閘門的優點優勢：
1.結構簡單。鑄鐵鑲銅圓閘門由導軌、密封條、閘板、門框組成。結構簡單，操作方便。
2、密封性好。使用壽命較長，密封性能是閘門一個重要特點，鑄鐵鑲銅圓閘門就是一種密封性良好，滿足建設需要的閘門。
3、人性化的設計為技術人員提供便利性和簡單性，更重要的事此款閘門的使用壽命比較長，表面有金屬制成，具有防磨、防腐蝕的功能。
4、在實際工作中，可以采用手用啟閉機和手電連用啟閉機，這樣能夠方便工業操作，并且可以再沒有電的情況下繼續工作，不拖工程進度，因為奇特點深受水利建設的親賴。
閘門安裝與調試 1、先將所有一次埋件中的錨栓及埋板安裝到一次留孔內要保證錨栓與埋板的垂直度尺寸達到圖紙要求后澆注一次混凝土。 2、二次埋件安裝前預將一次預留槽內的雜物清理干凈一、二次混凝土結合面鑿毛利于一、二次混凝土的結合。 3、將閘門與預埋門框整體組裝檢測兩止水面間的間隙<0.30mm調整各部位尺寸及間隙達圖紙要求后將門框及閘門整體吊入裝到一次預留板上同時用墊片調整誤差達到以下要求全長范圍內的垂直度誤差<5mm經檢驗確認后一次錨栓與二次錨栓搭接焊接最后澆注二次混凝土。 4、啟閉機安裝啟閉機就位后確保啟閉機螺桿之吊點中心與閘門吊點中心重合并檢查中心吊點平衡情況調整螺桿支架之中心與啟閉機螺桿之中心偏差<0.5mm調整好后澆注啟閉機支架二次混漲土。 5、試驗安裝結束后應檢查各部份零件緊固情況螺栓、螺母、減速機要加潤滑油在各部分正常情況下手搖啟閉二次而后差電試運轉。
防水閘門的設計原則 (1)在礦井水文地質條件復雜地區，進行新礦井巷道布置和生產礦井開拓延伸或采區設計時，必須根據水患威脅情況，考慮設置防水閘門或水閘墻的位置，并須在其附近保留足夠的防水煤(巖)柱。 (2)在向設計單位提供防水閘門硐室或水閘墻設計資料時，應提供以下內容： ①最高靜止水位②涌水量③圍巖性質④所在巷道斷面和支護形式向設計單位提供防水閘門硐室專用資料時，除上述各項內容外，還必須提供①巷道內運輸方式②要求巷道通過的正常風量③巷道管線電纜布置④采用水閘門和水溝閘門的規格等。
SFZ鑄鐵閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括：軌道、鉸座、止水座、護角等。常用的啟閉機械有：卷揚式、油壓式、螺桿式和移動式機械。閘門分類方法較多，主要有：①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外，有些閘門如翻板閘門可借助水力自動啟閉，稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。在工作閘門中，大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門，船閘上多用人字閘門和橫拉閘門，檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材，而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外，在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施，通稱閥門。
閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.
1、在用戶在安裝鑄鐵閘門前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、當我們在安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、 澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。一定要清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門開關。
江蘇哪家鑄鐵閘門廠家質量好 買1000*1000鑄鐵閘門找華江品牌閘門有保障
鑄鐵閘門使用保養方法
1、要應注意閘門上的閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、在起閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、在關閉閘門時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
1、①產品名稱與型號②鑄鐵閘門規格③鑄鐵閘門材質及絲桿長度（閘門中心到啟閉機高度）以便我們的為您正確選型。
2、若已經由設計單位選定的鑄鐵閘門型號，請按鑄鐵閘門型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
?廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。?閘門結構合理，便于安裝，操作簡便靈活，便于管理。?防腐能力強，可在PH=6-8的流體酸堿中使用。?止水效果好；正常滲水量L≤0．07L／m．s。?按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。 ?規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；?出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。?根據用戶要求，可采用鑲銅或鑲不銹鋼止水。?該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。?閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。?在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。 ?閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 ?閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。本公司位于河北省新河縣。主營閘門、鑄鐵閘門、啟閉機、拍門等。行業獲得廣大客戶的認可。 公司秉承“保證一流質量，保持一級信譽”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎來電洽談業務！
1、鑄鐵水利閘門密封面間隙檢驗
門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2、裝配檢驗
將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3、滲漏試驗
密封面應清除任何污物，不得在兩密封面間涂抹油脂。將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m(密封長度)。
4、全壓泄漏試驗
訂貨單位需要進行本項實驗時，可與制造廠協商。試驗方法：可將閘門安裝在試驗池內或現場作全壓灌水試驗。南充市鑄鐵閘門質量好的優質廠家排名閘門價格華江水利采用計量器具(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/min·m(密封長度)。
5、出廠檢驗
每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。
選擇華江鑄鐵閘門，鋼制閘門的優勢：
1.檢驗系統：
本廠出廠鋼制閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
江蘇哪家鑄鐵閘門廠家質量好 買1000*1000鑄鐵閘門找華江品牌閘門有保障
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：

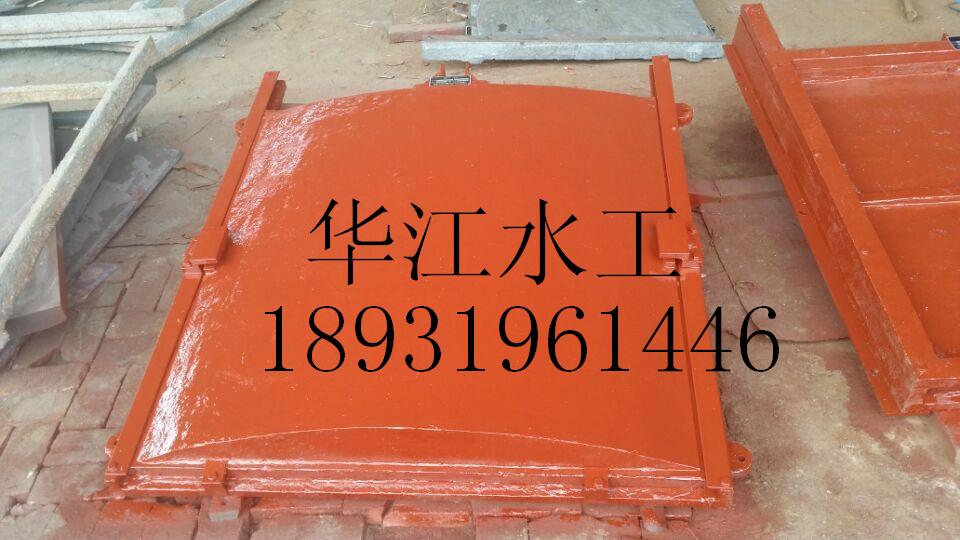

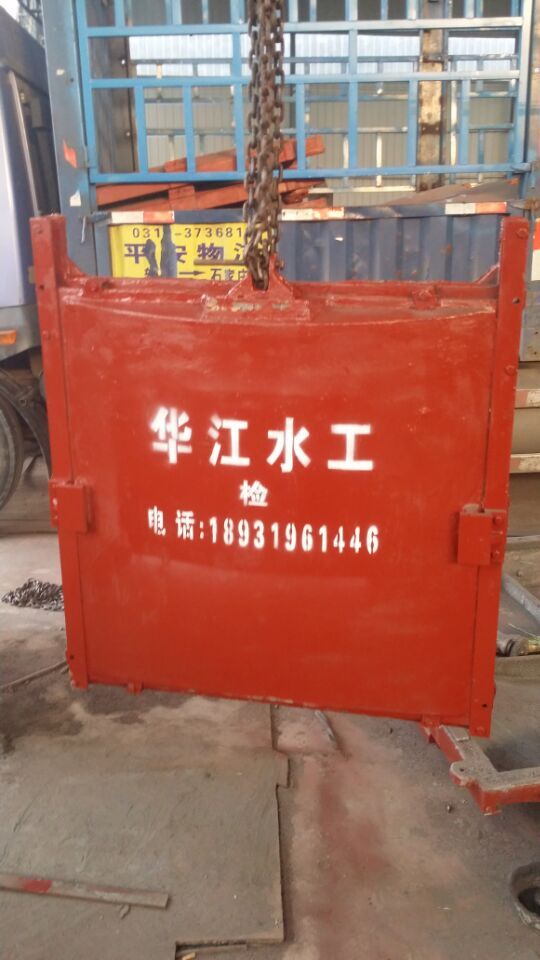

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

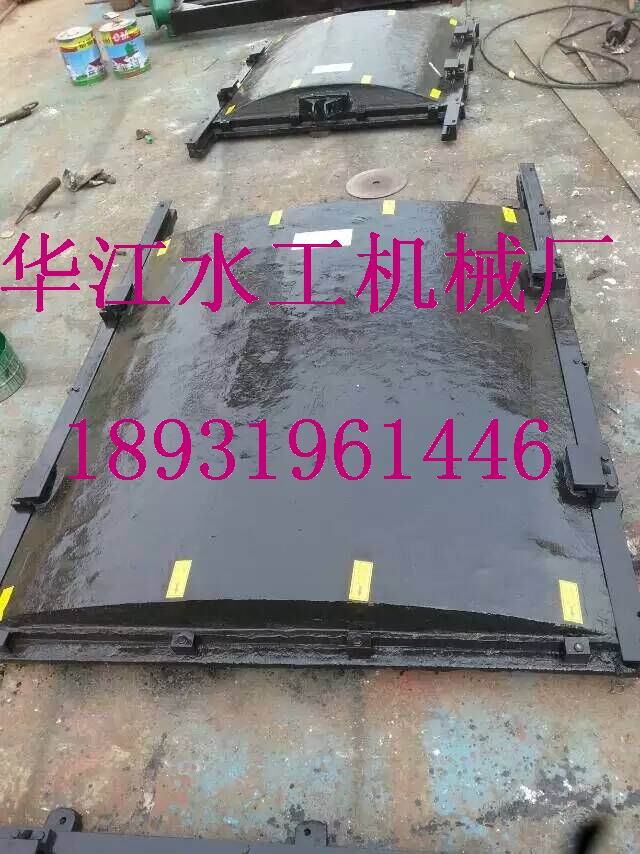

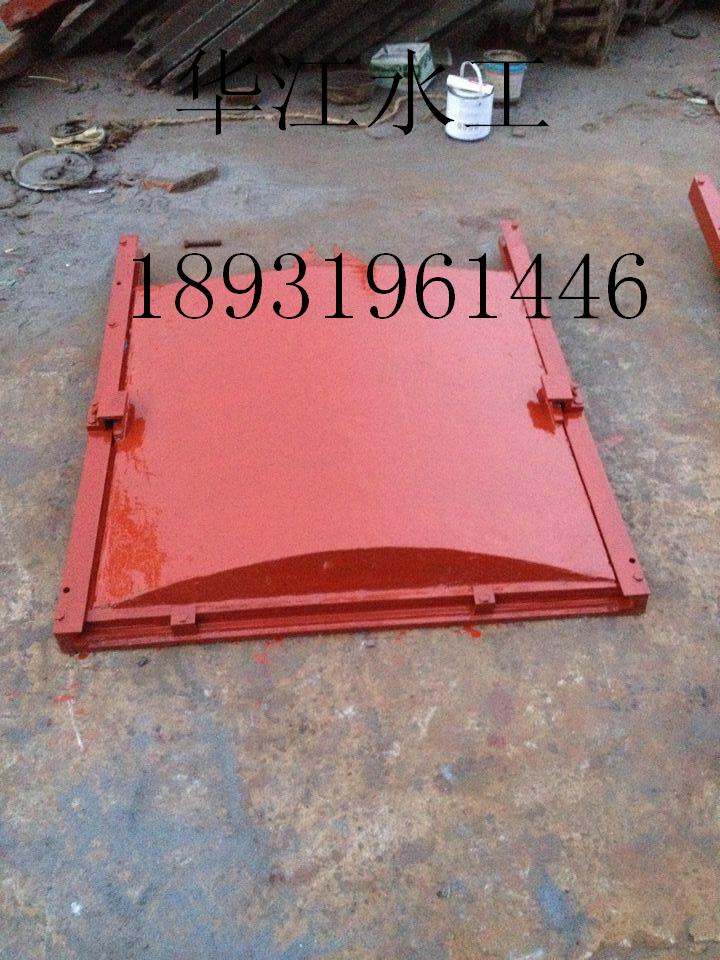

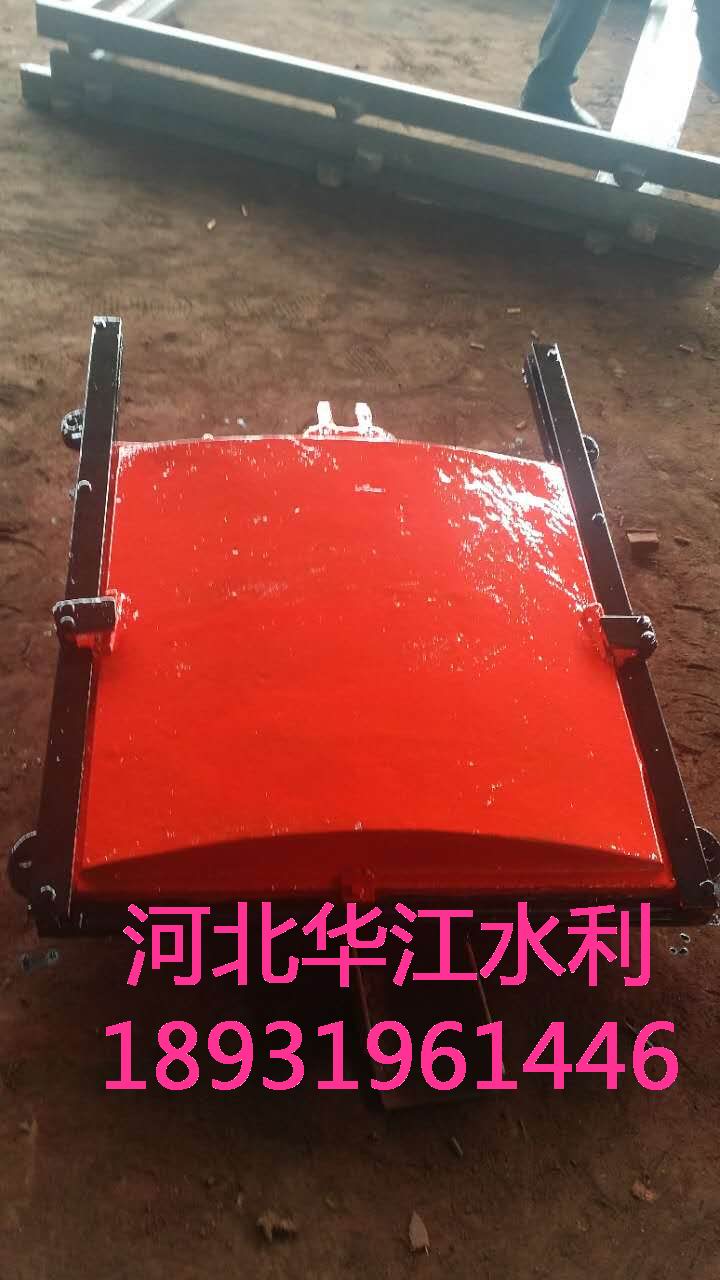

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。南充市鑄鐵閘門質量好的優質廠家排名閘門價格華江水利具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！∧铣涫需T鐵閘門質量好的優質廠家排名閘門價格華江水利 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
華江水工擁有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。南充市鑄鐵閘門質量好的優質廠家排名閘門價格華江水利水利渠道鑄鐵閘門生產廠家實圖規格主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，污水閘門，電閘門，水閘門，河北80*80渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，河北鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。 多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。
