濱州污水插板式閘門廠家800*1200機閘鑄鐵閘門不銹鋼閘門介紹

廠名：新河縣華江水工機械廠

地址：河北省邢臺市新河縣工業區

聯系人：賈經理

電話：18931961446

選擇華江鑄鐵閘門，閘門的優勢：

1.檢驗系統：

本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。

2.物流系統：

本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。

3.售后系統：

本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。

濱州污水插板式閘門廠家800*1200機閘鑄鐵閘門不銹鋼閘門介紹

一、鑄鐵閘門應用及參數：

廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。

&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機

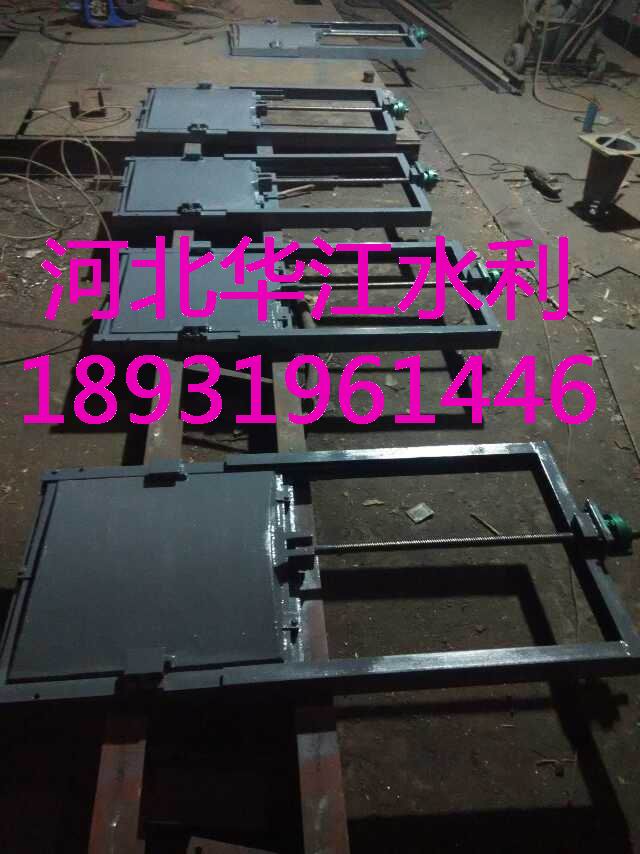

二、   結構組成：

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

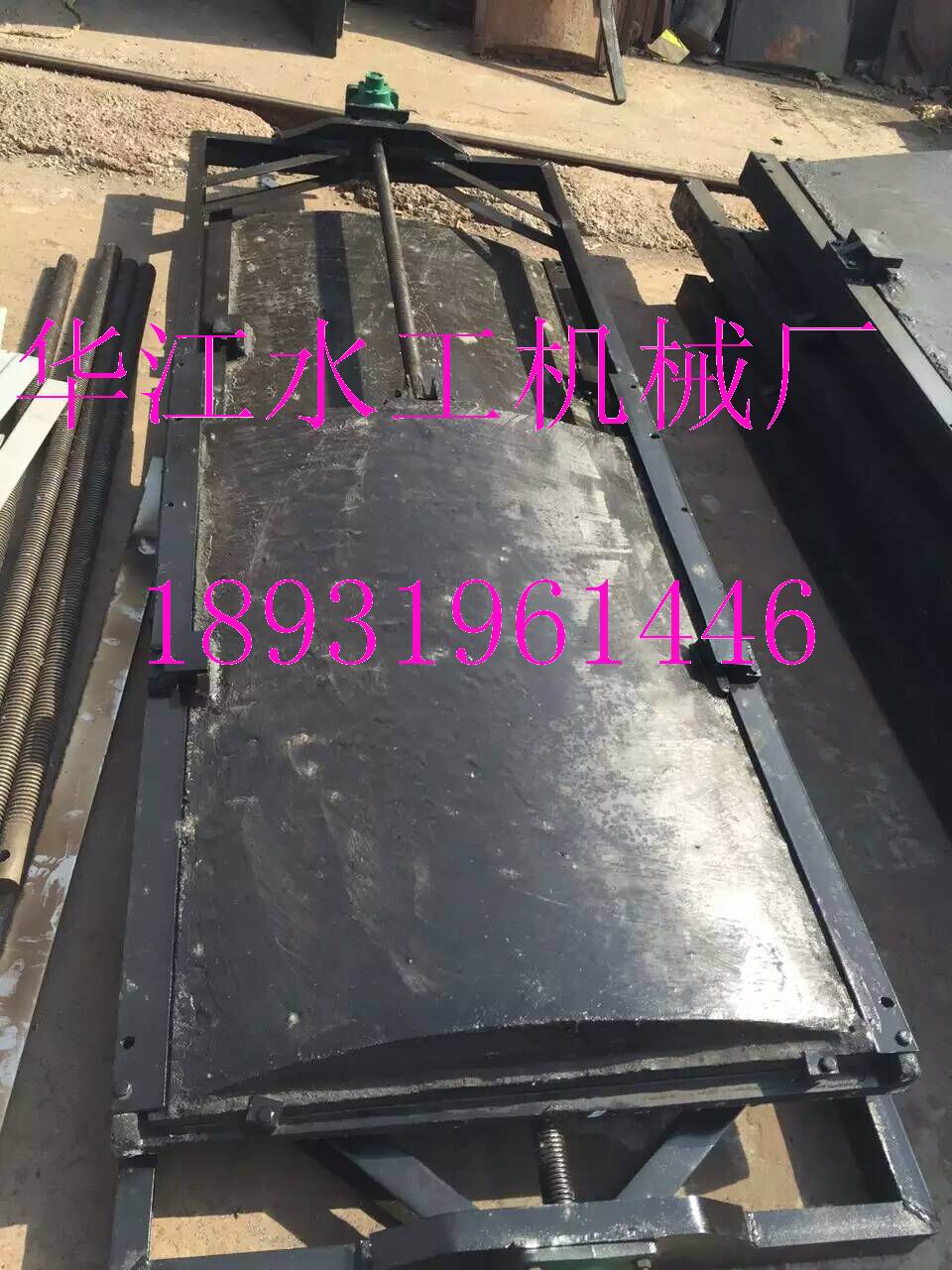

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。圖木舒克市鑄鐵鑲銅閘門500*500尺寸價格實圖規格價格具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！　￠l門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成�！　￠l框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工　　刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。

三、規格參數

A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540

四、安裝技術

一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min  反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min  反向≯2.5L/m.min

濱州污水插板式閘門廠家800*1200機閘鑄鐵閘門不銹鋼閘門介紹
新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。
    手動鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
    手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。

一、手動鑄鐵鑲銅方閘門結構特點：
  1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
  2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
  3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
  4.品種規格齊全，適應性廣。
  5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

二、手動鑄鐵閘門工作原理
    手動鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。

三、手動鑄鐵閘門技術特性
    手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
    鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點

四、手動鑄鐵閘門安裝調整
    鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
    1、閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
    2、閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手擰緊。
    3、再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
    4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
    5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
    6、整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
    7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。

五、手動鑄鐵閘門使用保養
    鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
    閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。

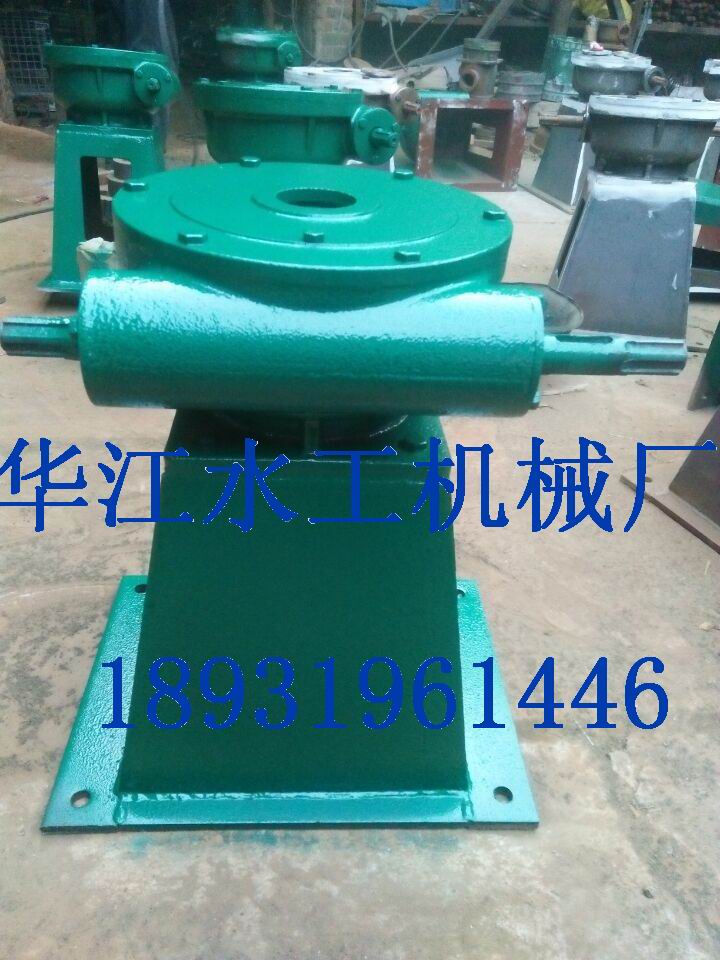

    1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
  1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
  2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
  3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
  4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
  5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
  6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

    我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。

1、鑄鐵水利閘門密封面間隙檢驗
門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2、裝配檢驗
將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3、滲漏試驗
密封面應清除任何污物，不得在兩密封面間涂抹油脂。將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m(密封長度)。
4、全壓泄漏試驗
訂貨單位需要進行本項實驗時，可與制造廠協商。試驗方法：可將閘門安裝在試驗池內或現場作全壓灌水試驗。懷化市機閘一體鑄鐵閘門600*600價格信賴廠家華江采用計量器具(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/min·m(密封長度)。
5、出廠檢驗
每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。

啟閉機閘門噴砂處理是閘門制做中一道非常重要的工序，在處理的過程中要非常仔細，否則就會出現一些問題，進而影響到啟閉機閘門的正常工作，甚至危害到施工人員的安危。因此。在啟閉機閘門噴砂處理前，要了解其注意事項。據啟閉機廠家解析：具體的注意事項如下。
1.啟閉機閘門噴砂處理不允許在潮濕的金屬表面上進行，露天作業應采取必要的防雨防潮措施。
2.啟閉機閘門必須注意工件溫度和空氣環境濕度，當空氣濕度較大或金屬表面溫度低于露點以下時應停止噴砂。
3.啟閉機閘門經噴砂處理并檢驗合格的金屬表面，在運輸或防腐施工前應保持干凈，避免沾染上水或油污雜質，并且不能直接用手接觸金屬表面，以防止局部返銹；已沾染上油污的金屬表面必須用相應的有機溶劑進行處理，或者在去油處理后重新進行噴砂處理。
4.啟閉機閘門噴砂處理后的金屬表面，在空氣濕度較大或周圍有化學氣體污染時，應在4小時內進行下道工序施工，在干燥潔凈的環境條件下，應在24小時內進行下道工序施工。
5.啟閉機閘門噴砂工應戴防護用具，以保護身體不受飛濺磨料的傷害；在經噴砂處理后的大構件內進行防腐施工時，必須穿干凈的工作服。

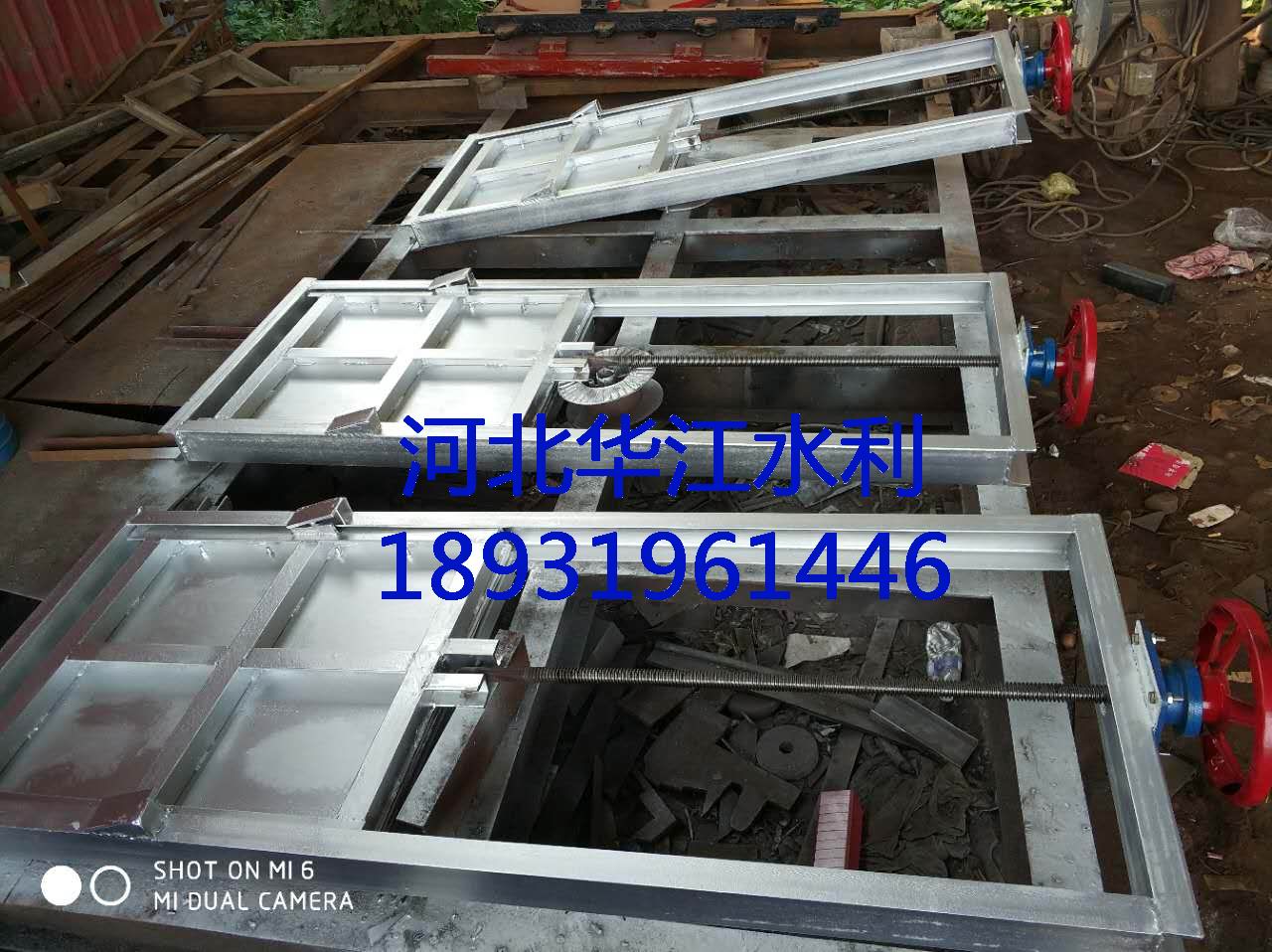

濱州污水插板式閘門廠家800*1200機閘鑄鐵閘門不銹鋼閘門介紹，機閘一體鑄鐵閘門門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可形橡皮止水。
機閘一體鑄鐵閘門門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。

    （1）閘門應是四面止水、閘門承受的正向水壓為0.1Mpa、反向水壓為0.02 Mp .電氣設備的安裝均按施工圖紙、制造廠技術說明書的規定執行，全部電氣設備應可靠接地
    （2）閘門應是明桿式安裝、鑲銅密封止水，啟閉機與門體采用螺桿及連接軸聯結。
    （3）閘門的啟閉方式有電動與手動兩種形式在電動的形式下，也應具備手動操作將閘門開啟或關閉的功能。
    （4）閘門采用適合于安裝在墻上的升桿式方型或圓型孔口閘門，有平整的內底與井壁緊緊貼合，閘門孔口制成與井壁孔口相應的尺寸.
機閘一體鑄鐵閘門吊裝：閘門吊裝根據門體重量選擇合適的吊車進行吊裝。吊裝在砼排架施工前進行，吊裝時由起重工組織實施，并做好門體及其它部件的保護和安全防護工作。由于本工程的幾扇閘門較小，因此采用挖掘機吊裝，吊裝應在土方回填到與豎井交點高程時進行，吊裝時應由起重工組織實施，做好產品保護和安全防護工作，非工作人員不得進入施工吊裝現場。 靜平衡試驗：平面閘門安裝完畢，應作靜平衡試驗。
雙向止水鑄鐵閘門的詳細信息
品牌/型號：安放/ZMF
材質：鑄鐵
適用介質：水
標準：國標
外形：中型
流動方向：單向
形態：其他
零部件及配件：閥體
類型(通道位置)：直通式
連接形式：200-2000
公稱通徑：200*200（mm）mm
壓力環境：常壓
工作溫度：常溫℃
驅動方式：手動
雙向止水鑄鐵閘門
1，雙向止水鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
2、雙向止水鑄鐵閘門結構特點：
1.雙向止水鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、雙向止水鑄鐵閘門主要技術性能參數：

主導產品:
2.雙向止水鑄鐵閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜
