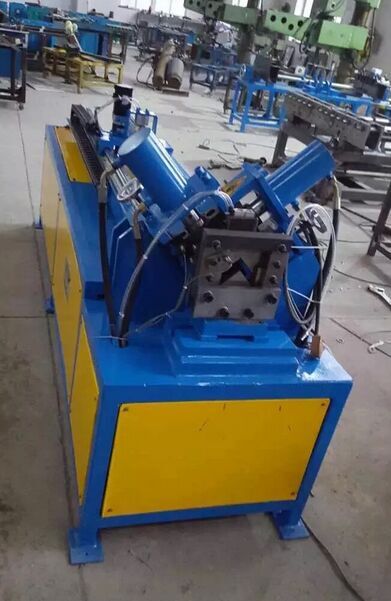

全自動數控角鋼法蘭生產線,又名數控角鐵生產線,主要完成風管角鋼法蘭(30-50角鋼)的大小孔的沖孔及切斷功能,
實現自動送料、打孔、切斷全自動數控控制要求,節約人工,提高效率,具有速度快、尺寸準確、自動化程度高等特點。
主要配置
1:北京華德或臺灣液壓系統
2:切斷刀具及沖孔模具均采用日本SKH51材質
3:全伺服電機驅動送料系統
性能特點
1:全新設計,可實現角鋼末端尾料400mm以內
2:采用伺服電機控制,送料尺寸精準
3:編制程序時只需輸入工件尺寸、大小孔距、打孔數量即可,操作簡單
4:帶生產記憶功能,具有生產訂單可查詢功能
主要技術參數
1:加工角鋼范圍(mm):3—5號角鋼
2:常用沖孔大小(mm):大孔9.5X13mm 小孔:4.2/5.2mm
一、 主要用途與適用范圍

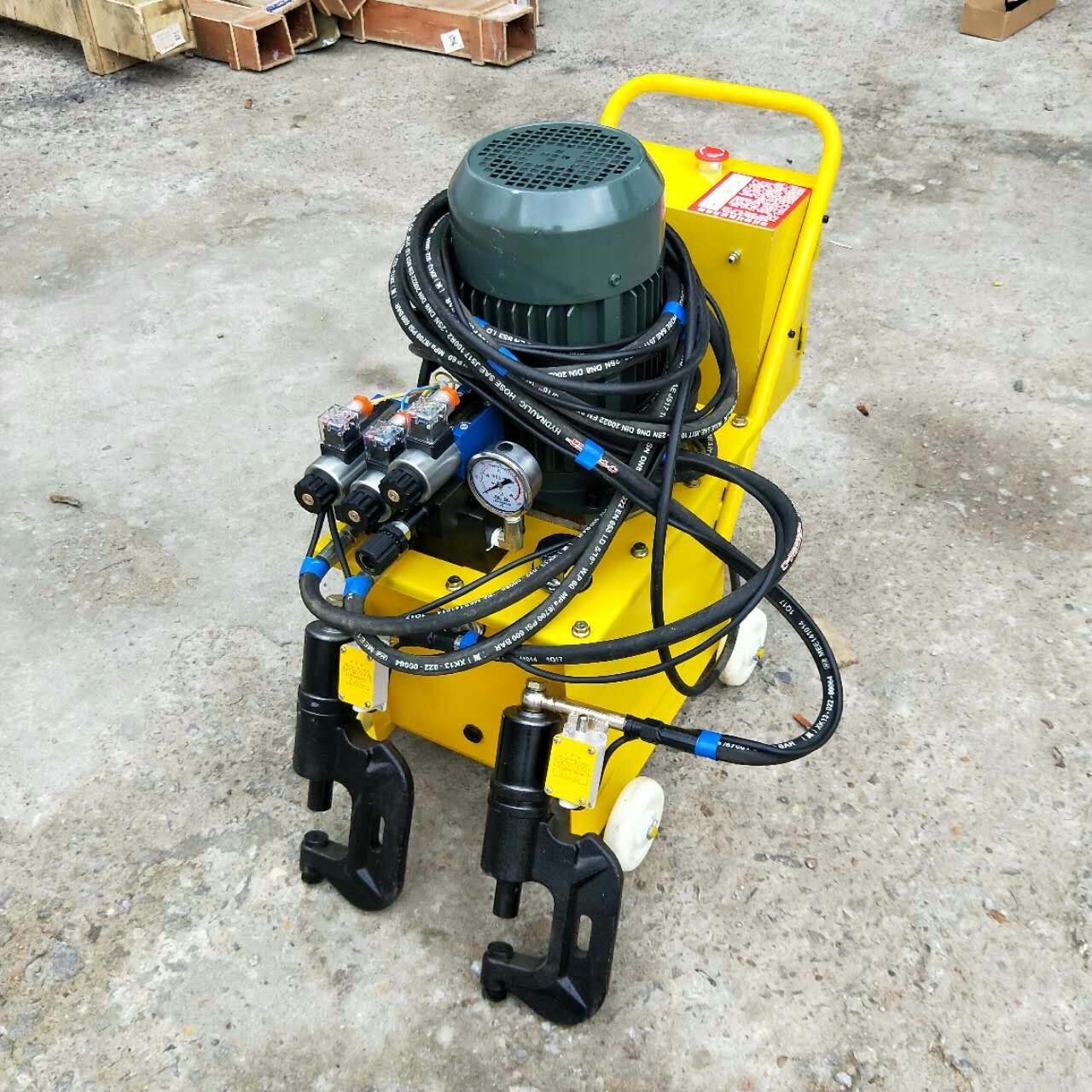

博爾特電動液壓鉚接鉗是一種用于通風工程、風管法蘭鉚接作業的必備機具。具有小巧輕便、鉚接牢固、操作靈活、噪聲小、檢修方便等特點。
二、 原理與結構
本機由泵站、鉚接鉗、電氣箱、高壓膠管等組成。電機直接驅動軸向柱塞泵,產生高壓油,推動與鉚接鉗連接一體的單作用油缸活塞,作工作運動,進行鉚接作業。作業完成后,由按鈕控制電磁換向閥,使油路接通或空載泄流,回程彈簧使活塞復位,完成一個工作循環。
三、 主要參數
1、 工作范圍:
(1)風管法蘭角鋼:40?40?4 50?50?5
(2)鉚釘尺寸:φ4?10 φ5?10
2、泵站
(1)最高工作壓力:20 MPa
(2)工作推力:65 kN
(3)電機功率:1.5 Kw 380V 1410 r.p.m
(4)液壓油貯量:17ι
3、外形尺寸:510?320?695mm
4、重量64 kg
四、使用方法
1、液壓油:46號長城抗磨液壓油,正常工作油溫為15℃~65℃,給鉚接鉗加油必須達到油標1/2高度上線。
