通遼鑄鐵閘門單向鑲銅鑄鐵閘門DN500圓閘門廠家

廠名：新河縣華江水工機械廠

地址：河北省邢臺市新河縣工業區

聯系人：賈經理

電話：18931961446

選擇華江鑄鐵閘門，閘門的優勢：

1.檢驗系統：

本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。

2.物流系統：

本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。

3.售后系統：

本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。

通遼鑄鐵閘門單向鑲銅鑄鐵閘門DN500圓閘門廠家

鋼制閘門的適用范圍：
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，我公司生產的鋼閘門種類齊全，可適用于各種場合，從其結構形式可以分為以下五類：
插板閘門（CBZ）：露頂閘門，三面止水、密封性能好，適用于渠道安裝。
制水閘門（ZSZ）淹沒式閘門，四面止水，適用于渠道或孔壁的安裝、承載水頭在5m以下。
疊梁閘門（DLZ）適用于使用頻率較少的場合，渠道安裝，分塊啟吊。
平面閘門（PGE）：承受水頭較大，外形規格不受限制，廣泛適用于水利水電工程中作工作閘門、事故閘門、檢修閘門等。
水利閘門（SLZ）：外形尺寸較大，可制成推轉式、橫拉式，采用電液推桿或卷場機操作，廣泛適用于泄洪、河道換水等水利工程。
平面液壓閘門（PGZY）：承受水頭較大，液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他隊密封要求高的場合。
一、鋼制閘門門葉如何進行安裝
在進行鋼制閘門門葉安裝之前，我們需要做好準備工作，然后才可以從各方面入手進行組裝，下面就是小編為您提供的幾點啟閉機閘門門葉安裝注意事項，請您做個參考。
首先門槽復測合格記錄需要齊全，而且鋼制閘門的門槽中雜物和鋼筋頭等都需要清理干凈；閘門程度鎖錠裝置也可以投入使用，因此需要檢查是否可以正常使用；還需要清理出門葉和其他附件的堆放場地。門槽孔口已設置安全圍欄及蓋板。
當閘門門葉分節和其他相關配件產品運至工地后需要進行組裝，然后再分節吊入門槽安裝。門葉組裝內容主要有閘門吊放、組合、調整、焊接、安裝止水件、行走機構和檢查等。
此外，鋼制閘門廠家提醒您：在組裝前需要再廠內或在門槽附近搭設拼裝平臺，而且平臺是需要用型鋼或混凝土進行鋪設的，在搭設平臺的時候還應該考慮留出焊接、安裝附件和進行檢查測量的位置。

二、在設計上鋼制閘門應遵循哪些要求
我們現結合運行良好的已建工程實例，參考鋼制閘門設計規范，對其中的原則要求做了星系的研究，并提出解決問題的詳細措施方法供業內人員試驗參考，一起來學習一下吧！
首先我們需要知道鋼制閘門的主要標準和規范，規范是在生產鋼制閘門的過程中不可以任意加大焊縫，而且需要避免焊縫立體交叉于一處。在生產時可以通過各種方式來避免不利影響的出現，在水流條件過于復雜的條件下需要進行鋼制閘門模型試驗研究。
而對于閘門的承重構件和連接件來說，應該要仔細驗算正應力和剪應力，而且還需要仔細比對溢洪道漏頂式平面鋼閘門標準，對水工剛結構潛孔式焊接平面鋼閘門設計圖進行研究，爭取可以生產出在各方面都完美的水利閘門。
當然，我們廠家還設立了專門的檢測團隊，確保了每一個出廠的鋼制閘門都精益求精，在極大程度上增強了水利工程的可靠性。

三、定期維護保養鋼制閘門可以延長使用壽命
1.由于波浪沖擊會引起鋼制閘門震動。可以在安裝閘門上有加設防浪格柵、排，以達到削減波浪沖擊強度；由止水漏水問題引發的閘門震動可以調整止水位置，或是更換其他治水材料尺寸，讓兩者緊密接觸可以有效降低止水引起的震動。
2.再高流速水條件下，因建筑過水斷面發生變化導致水結構面發生變化，泄水建筑物水汽不足導致閘門槽和預埋件發生氣蝕。解決方法，對已被氣蝕的部分用乃氣蝕材料補強，盡可能保證水斷面平整。
3.定期對閘門主輪、吊耳軸銷部分注油保證潤滑性，防止生銹。
4.如果閘門滾輪長期處于槽內或無法取出可以用集中潤滑的方式。
5.定時定點、設立專人去檢查閘門有無破損杜納洌情況，各部分焊接。
6.防水膠皮及時更換，在發現老化的情況下，安裝前要涂抹防老劑，存放避免陽光暴曬。
7.做好防腐、防蟲蛀、擠壓、變形等問題。
8.對露出部分涂油脂保護，金屬部分涂抹防銹涂料。

四、鋼閘門防腐要求
水工鋼閘門噴涂鋅、涂漆的一般工藝流程是：噴砂除銹→質量檢查→噴涂鋅→質量檢查→涂料封閉→質量檢查
1．不銹鋼及非金屬材料不涂防腐涂料。
2．傳動部位接觸面涂防銹油脂保護。
3．碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4．涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。
五、不銹鋼閘門油漆
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
六、不銹鋼閘門技術標準
1．本設備材料符合GB標準規定。
2．所有量度、尺寸、重量均用國際單位（SI）表示。
3．我公司已通過ISO9001質量體系認證。
七、不銹鋼閘門測試
1. 所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。
2. 各項測試工作在我公司進行如需要并由業主代表到場。
3. 閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4. 我公司將提供所有螺桿材料試驗證明。
5. 校核啟閉機的所有功能，并進行常規試驗。
6. 閘門檢驗后將門板與門框組成整體后包裝及運輸。
八、鋼閘門安裝指導
1、首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸，三者尺寸之和應小于閘槽的預留尺寸，如小于的話可以準備安裝，如大于的話要設法找原因解決。
2、看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3、測量、尋找吊點中心線和閘門底止水的位置尺寸，明確閘門的底止水在閘槽的位置。
4、根據大田水工閘門底止水在閘槽中的位置，把底坎放入閘槽底部，盡量使底止水在底坎面板的中央位置，用水平尺測量底坎面的平整度，水平后開始點焊穩固。
5、再按出水口寬度和閘門的厚度，確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6、根據出水口尺寸和閘門的寬度放反軌，其方法和穩定主軌方法一樣。
7、安裝門楣，按出水口的高度為門楣的底部，門楣的面和迎水面的軌道面相平，然后和預埋鋼筋點焊連接。
8、都點焊連接住后，再重新測量出水口的寬高和門槽的寬度，如都符合圖紙要求的尺寸，就開始焊接穩固；如有不符，調整后焊接穩固。
9、焊接穩固好后，可以順閘門試裝，試裝順利吊起閘門，按二期預留的尺寸支盒子板準備進行灌注混凝土；試裝不順利找出問題，調整好再灌注混凝土。
九、配套卷揚式啟閉機安裝
1.卷揚式啟閉機出廠前，應進行整體組裝和試運轉，經檢查合格，方可出廠。產品必須有合格證和產品說明書及生產許可證。
2.卷揚式啟閉機運到現場后，應對開式齒輪的側、頂間隙，齒輪嚙合接觸斑點百分值、軸瓦與軸頸間的頂、側間隙等進行復測，其結果應符合規范要求。必要時，應對設備進行分解、清掃、檢查。
3.卷揚式啟閉機電氣設備安裝、試驗、質量等級評定，應按國家和行業現行的有關標準和規范執行。
4.啟閉機安裝位置應與土建閘孔中心和門槽中心用同一基準線。

通遼鑄鐵閘門單向鑲銅鑄鐵閘門DN500圓閘門廠家

一、鑄鐵閘門應用及參數：

廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。

&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機

二、   結構組成：

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。廣元市農田渠道鑄鐵閘門生產廠家（型號）參數華江品牌具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！�廣元市農田渠道鑄鐵閘門生產廠家（型號）參數華江品牌　閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成�！　￠l框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工　　刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。

三、規格參數

A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540

四、安裝技術

一、主要技術參數 （一） 型號 2200?2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min  反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500?1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min  反向≯2.5L/m.min

通遼鑄鐵閘門單向鑲銅鑄鐵閘門DN500圓閘門廠家

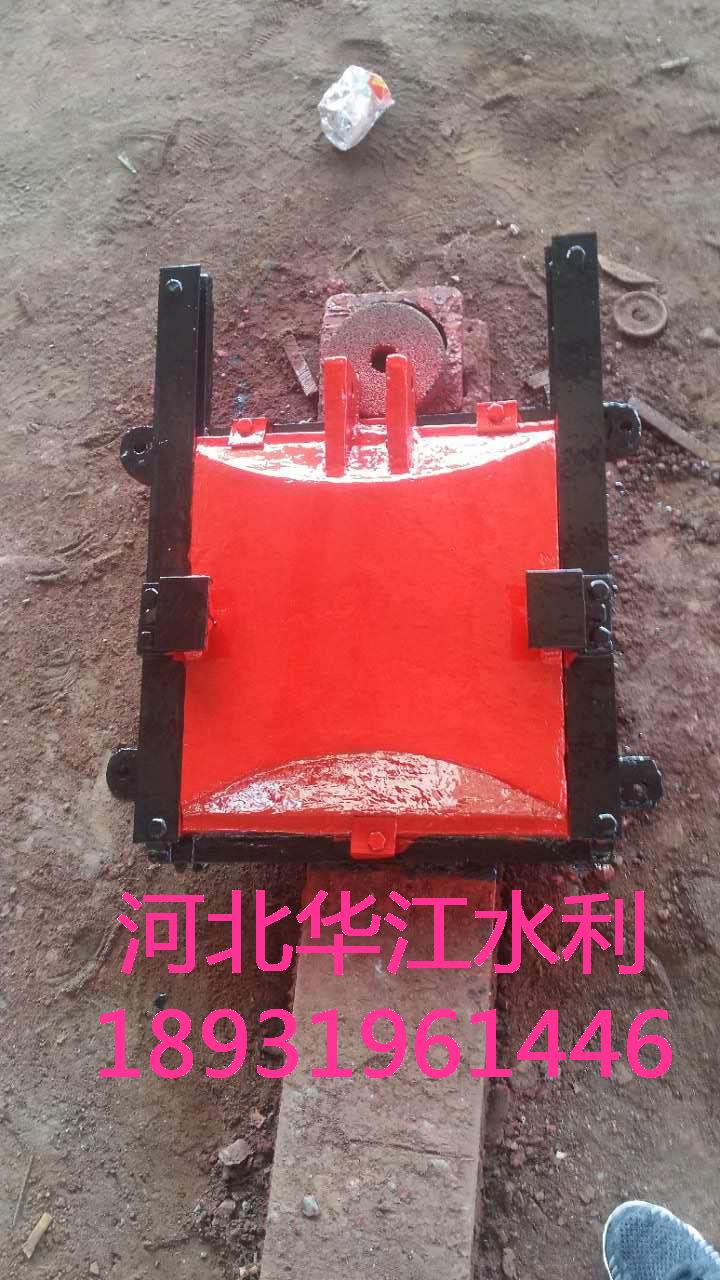

PGZ鑄鐵拱形閘門是以優質鑄鐵為原料制造的一種止水閘門，它具有很強的耐腐蝕性能，止水密封好，裝置簡單，運用壽命廠等特性。PGZ整體和組裝式鑄鐵閘門是我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門構造合理，便于裝置，操作煩瑣，靈敏，易于管理、耐腐蝕。
閘門是水利水電工程中各種渠道上的控制性設備，普遍應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調理流量的作用。
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
一、PGZ鑄鐵拱形閘門裝置與調整：
1、在閘門裝置前,首先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。
3、裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，***后可停止二期澆注。
二、鑄鐵閘門的日常運用與養護
1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.
PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門
一、 使用范圍
鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
二、結構
鑄鐵閘門是由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。
三、 工作原理
鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
四、 技術特性
鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
五、 安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、 閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手擰緊。
3、 再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
六、使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
