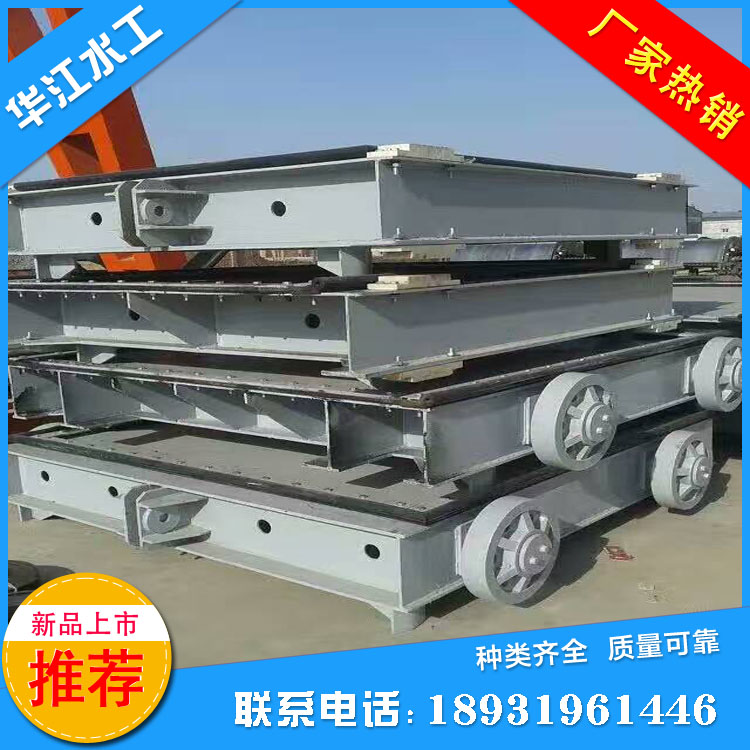

邵通河道定輪鋼制閘門加工生產廠家 1*1.5米*1.8米鑄鐵閘門價格閘門

廠名：新河縣華江水工機械廠

地址：河北省邢臺市新河縣工業區

聯系人：賈經理

電話：18931961446

選擇華江鑄鐵閘門，閘門的優勢：

1.檢驗系統：

本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。

2.物流系統：

本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。

3.售后系統：

本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。

邵通河道定輪鋼制閘門加工生產廠家 1*1.5米*1.8米鑄鐵閘門價格閘門

一、鑄鐵閘門應用及參數：

廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。

&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機

二、   結構組成：

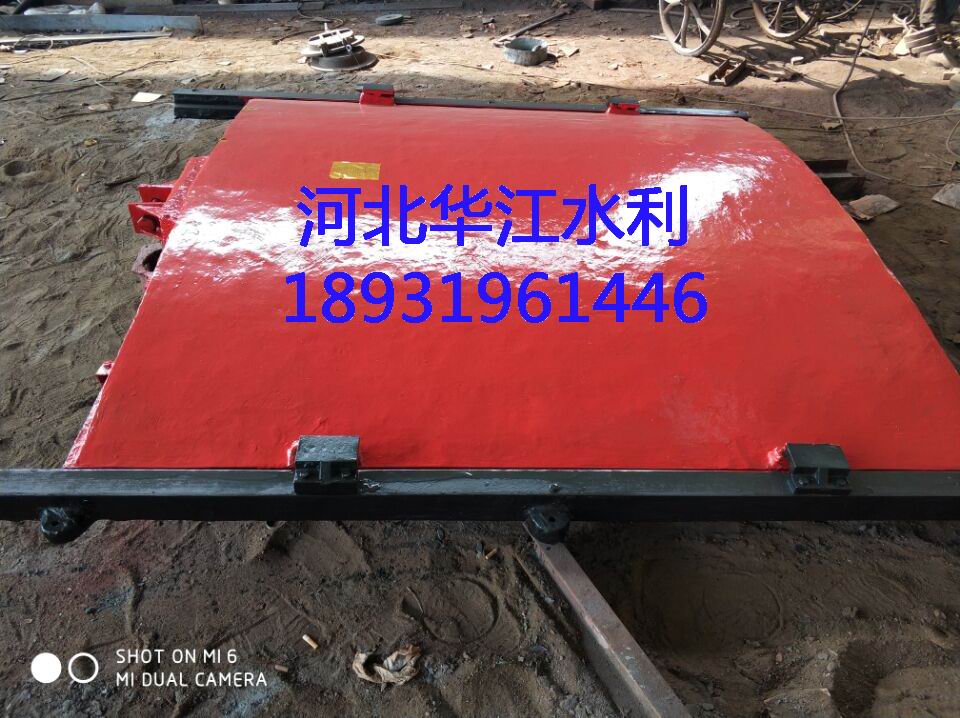

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。張家界市農田堤壩1500*1500鑄鐵閘門價格華江機械行業信賴大廠家具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定�！�張家界市農田堤壩1500*1500鑄鐵閘門價格華江機械行業信賴大廠家　閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。　　閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工　　刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。

三、規格參數

A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540

四、安裝技術

一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min  反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa  反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min  反向≯2.5L/m.min

邵通河道定輪鋼制閘門加工生產廠家 1*1.5米*1.8米鑄鐵閘門價格閘門

事故閘門：多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟； ②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門其電控原理與安裝方法是：將行程開關和擋塊分別裝在螺桿和閘門吊座上，調整好擋塊 與行程開關觸桿（輪）之間的距離使其接觸但不能使限位開關動作。人工啟閉時將行程開頭的常開觸點接到報警器的回路即可。電動啟閉時將行程開關的常閉觸點接 到控制電動機運轉的總交流接觸器的線圈回路，將行程開關的常開觸點接入報警器線路，閉閘或誤操作時，閘門利用自重下降，當閘板下緣接觸到閘底或在下降途中 遇到障礙物阻止閘門下降時，閘門將靜止不動，但螺桿能通過橢圓形螺孔與圓螺栓之間的豎向間隙仍能下降，使擋塊與行程開關的距離縮小以致觸動行程開關動作， 此時行程開關的常開觸合接通報警電路發出報警信號，提醒操作人員注意并停機（指人工啟閉）；常閉觸點斷開，交流接觸器線圈失電，主觸頭斷開而自動停機 （指電動啟閉），從而避免頂閘事故的發生。
如果閘門正好處在關閉位置即閘板下緣已接觸閘底，螺桿上的吊頭螺栓處于長橢圓螺孔下部，行程開關仍處在初始狀態，此時開閘，即使方向搞反（含電源相序變 動）也不會引發事故，因閘門不動，螺桿仍能下降觸動行程開關動作，發出報警信號提醒操作人員終止誤操作或改變操作方向，屬電動啟閉的并能自動停機。當發出 報警信號和自動停機的，如操作人員不立即糾正錯誤操作（手動必須立即糾正）或排除障礙使保護系統復位，報警器將邊續不斷地發出警報，屬電動啟閉的如不排除 故障使行程開關復位將無法重復啟閉，從而可有效地防止頂閘事故的發生。
無閉門力淹沒式閘門啟閉保護措施此類閘門長期淹沒水中，螺桿吊孔仍由圓形改為長橢圓形，但行程開關的位置需要安裝在最高水位之上，故需將擋塊改為傳力桿， 傳力桿一端焊在閘門吊座上，傳力桿與螺桿平行并用圓環與螺桿聯接，使傳力桿能在圓環內上下移動，傳力桿的長度應滿足伸出最高水除加強操作人員的工作責任心 教育和技能培訓，要求操作人員按啟閉程序操作外，關鍵是要從技術措施上予以改進，杜絕頂閘事故的發生。
要解決這一問題，技術上必須滿足以下條件：一是能向啟閉人員發出誤操作報警，提醒操作人員停止誤操作，電動啟閉的要能自動停機，終止誤操作事故的發生；二 是要求閘門在下降過程中遇到障礙物阻擋閘門下降時能自動報警，提醒操作者停機，電動啟閉的要能自動停機；三是不論哪種運行事故的自動停機，只有當操作者排 除停機故障后才有可能恢復重新操作，這樣可以避免在螺桿式啟閉機產品未排除故障時重復操作引發事故的發生的可能性。

邵通河道定輪鋼制閘門加工生產廠家 1*1.5米*1.8米鑄鐵閘門價格閘門
SFZ鑄鐵閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括：軌道、鉸座、止水座、護角等。常用的啟閉機械有：卷揚式、油壓式、螺桿式和移動式機械。閘門分類方法較多，主要有：①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外，有些閘門如翻板閘門可借助水力自動啟閉，稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。在工作閘門中，大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門，船閘上多用人字閘門和橫拉閘門，檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材，而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外，在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施，通稱閥門。

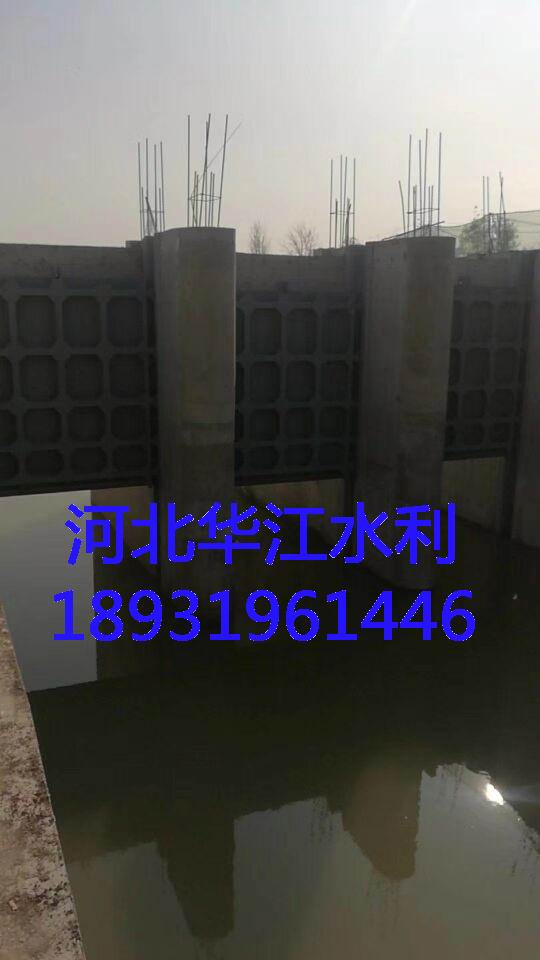

閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.
1、在用戶在安裝鑄鐵閘門前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、當我們在安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、 澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。一定要清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門開關。
鑄鐵閘門使用保養方法
1、要應注意閘門上的閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、在起閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、在關閉閘門時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
1、①產品名稱與型號②鑄鐵閘門規格③鑄鐵閘門材質及絲桿長度（閘門中心到啟閉機高度）以便我們的為您正確選型。
2、若已經由設計單位選定的鑄鐵閘門型號，請按鑄鐵閘門型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
?廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。?閘門結構合理，便于安裝，操作簡便靈活，便于管理。?防腐能力強，可在PH=6-8的流體酸堿中使用。?止水效果好；正常滲水量L≤0．07L／m．s。?按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。 ?規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；?出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。?根據用戶要求，可采用鑲銅或鑲不銹鋼止水。?該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。?閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。?在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。 ?閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 ?閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。本公司位于河北省新河縣。主營閘門、鑄鐵閘門、啟閉機、拍門等。行業獲得廣大客戶的認可。 公司秉承“保證一流質量，保持一級信譽”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎來電洽談業務！
