南平鑄鐵閘門廠家使用操作規范 2*3米鑄鐵閘門重量與啟閉機關系
河北新河縣華江水工機械廠
聯系人:賈經理
電話:18931961446 /0319-4985353
地址:河北省邢臺市新河縣城西工業區
本廠專業生產2018年螺桿啟閉機,啟閉機,卷揚式啟閉機,閘門,鑄鐵閘門,鋼制閘門,水利閘門,拍門,鑄鐵拍門,鋼制拍門,玻璃鋼拍門,各種材質清污機,格柵除污機等水利設備,型號齊全,可按要求加工定制,質量有保證,價格優惠,是優質的鑄鐵閘門廠家,啟閉機廠家,鋼制閘門廠家,水利閘門廠家,品牌值得信賴歡迎咨詢選購!
選擇華江鑄鐵閘門,閘門的優勢:
1.檢驗系統:
本廠出廠閘門,鑄鐵閘門,啟閉機等必須是檢驗合格后才準予出廠的優質產品,出廠前經多重情況的檢驗,保證產品在各種復雜情況下的安全和實用性。
2.物流系統:
本公司有全國統一的物流配送系統,貨物從出廠那一刻,可隨時隨地知道貨物的運輸情況,及時了解貨物的到達時間。
3.售后系統:
本廠出廠閘門,如在正常操作情況下發生不能正常實用,公司無償進行維修或更換,在接到電話20小時內派技術人趕到現場進行查看維修。
南平鑄鐵閘門廠家使用操作規范 2*3米鑄鐵閘門重量與啟閉機關系
一、鑄鐵閘門應用及參數:
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理,便于安裝,操作簡便靈活,便于管理。
&防腐能力強,可在PH=6-8的流體酸堿中使用。
&止水效果好;正常滲水量L≤0.07L/m.s。
&按閘門的鮚構形式分為:PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0.2x0.2—6.5x6.5m(6.5x6.5m米最高水頭號為6.5m米);
&出水口>=3米時,為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水,根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水,較大閘門底封水亦可采用橡膠封水。
&根據用戶要求,可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米,還可承受一定的反向水頭,為滿足用戶要求,可制造高水頭閘門。
&閘門安裝用整體安裝,二期澆注,將閘板與閘框的封水間隙調到0.3mm以下,方可進行二期澆注。
&在澆注混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除,防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊,可防止閘板在運輸吊裝等過程中滑出,安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓,方可啟動。
&閘門啟閉時,應注意閘板的上下板限位置,以免隕壞閘門或啟閉機

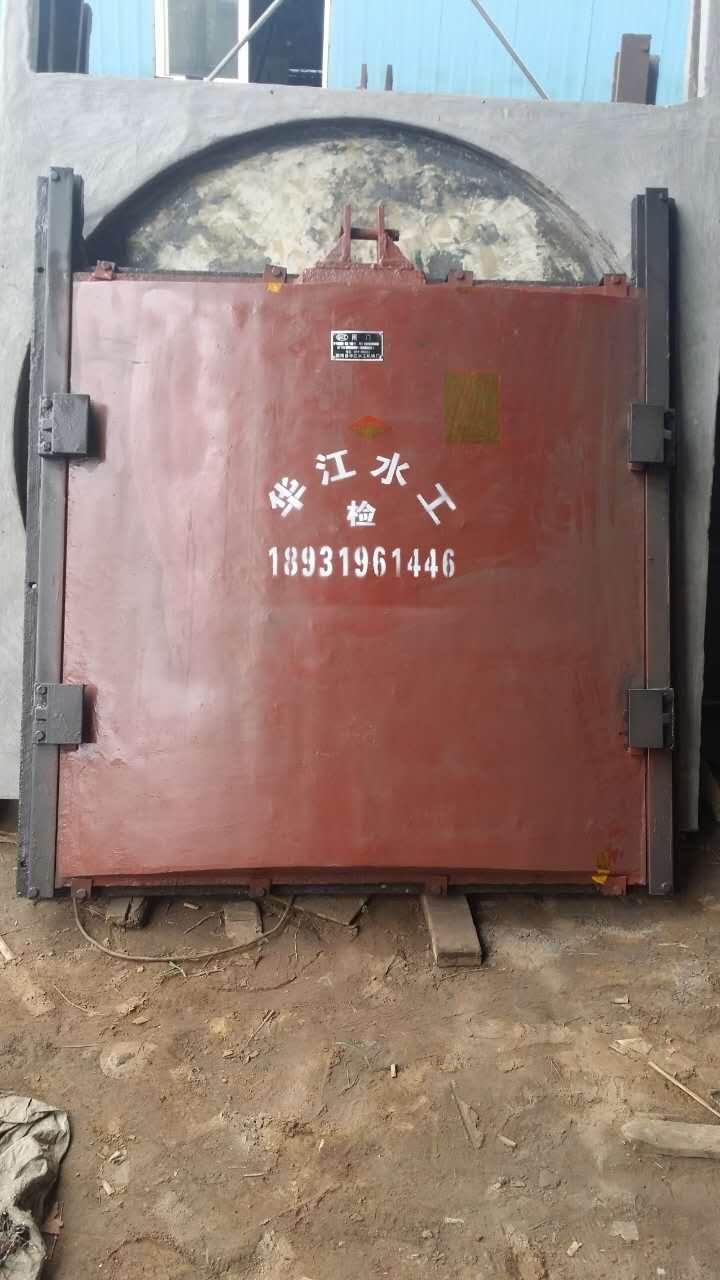

二、 結構組成:
主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點,閘框、閘板全采用鑄鐵組成,其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便,閘板一般根據其大小或高度情況由上下幾部分拼裝組成

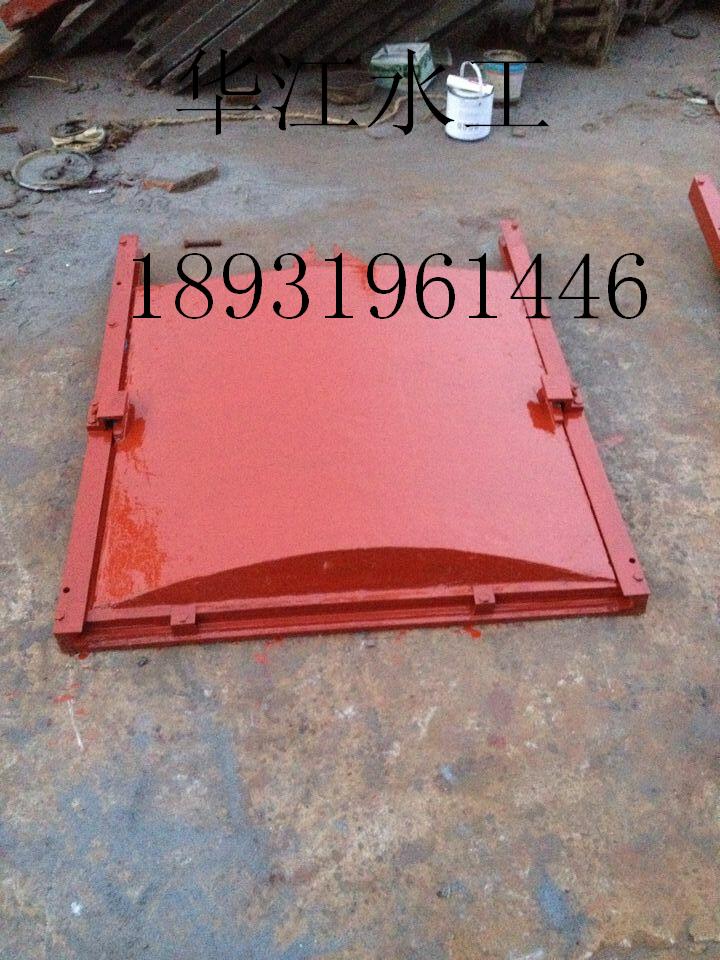

閘門按閘板形狀的不同,分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定! ¢l門按閘板結構的組合不同,分為整體式和組裝式兩大類。小規格的閘門一般制成整體式,但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式,以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計: 主要由閘框和閘板兩大部分組成! ¢l框是閘板的支承構件,也是閘板的運行滑道,由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中,將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重,其斷面制成格構式,斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件, 板面四周設鑄鐵邊框梁 , 為提高閘板的強度 , 板面制成拱形, 拱的圓心角按 6 0 度設計,以降低其所受的水壓力。為便于制造、 運輸和安裝 , 閘板可制成上下幾部分 ,待到安裝現場后再用螺栓連接組裝成整體 ,連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁, 以提高閘板的縱向剛度 , 在寬度方向設置縱向筋板 ,以提高其橫向剛度,同時起到縱梁的作用。 工作原理: 閘板是直接承受水壓力的擋水構件, 閘框是閘板四周的支承構件, 同時也是閘板上下運動的滑道, 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中, 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密, 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下, 當閘門啟閉運行時, 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡, 在水壓力和緊閉斜鐵的雙重作用下, 確保 閘板運行平穩 , 使閘板與閘框滑道緊密貼合, 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540

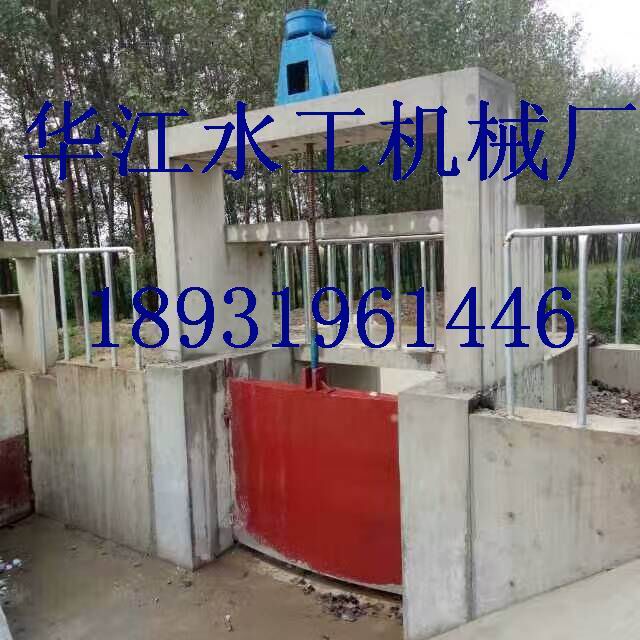

四、安裝技術
一、主要技術參數 (一) 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
(二) 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
南平鑄鐵閘門廠家使用操作規范 2*3米鑄鐵閘門重量與啟閉機關系
鋼制閘門安裝方法
1.首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸,三者尺寸之和應小于閘槽的預留尺寸,如小于的話可以準備安裝,如大于的話要設法找原因解決。
2.看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3.測量、尋找吊點中心線和閘門底止水的位置尺寸,明確閘門的底止水在閘槽的位置。
4.根據閘門底止水在閘槽中的位置,把底坎放入閘槽底部,盡量使底止水在底坎面板的中央位置,用水平尺測量底坎面的平整度,水平后開始點焊穩固。
5.再按出水口寬度和閘門的厚度,確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6.根據出水口尺寸和閘門的寬度放反軌,其方法和穩定主軌方法一樣。
7.安裝門楣,按出水口的高度為門楣的底部,門楣的面和迎水面的軌道面相平,然后和預埋鋼筋點焊連接。
8.都點焊連接住后,再重新測量出水口的寬高和門槽的寬度,如都符合圖紙要求的尺寸,就開始焊接穩固;如有不符,調整后焊接穩固。
9.焊接穩固好后,可以順閘門試裝,試裝順利吊起閘門,按二期預留的尺寸支盒子板準備進行灌注混凝土;試裝不順利找出問題,調整好再灌注混凝土。
10.不銹鋼插板閘門和調節堰門一般和閘槽是一體的,首先把閘門設計出水口對準,工地現場出水口,然后從側面和正面將閘槽吊線調正,和一期預埋鋼板或預埋鋼筋連接固定,再做二期混凝土預埋。

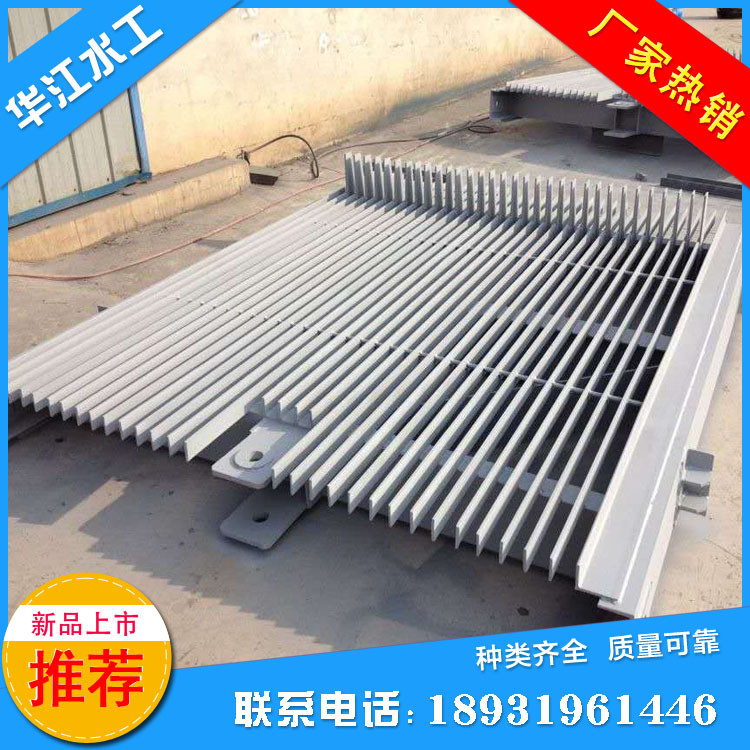

11.有柵槽的格柵攔污柵、篩網攔污柵安裝方法參照以上說明。
閘門制作:
① 施工前,按施工詳圖和技術規范要求,編制好制造工序流程
②閘門制造工序流程:放樣→ 劃料→面板拼接→頂底梁位置固定→一邊梁固定→梁下翼板腹板固定→ 另一邊梁固定→主梁上翼板固定→B—B剖面縱梁點焊→C—C剖面縱梁點焊 → 次橫梁固定→吊座焊接→加強點焊→背格對稱焊接→閘門分塊翻身→面板及背格全方位焊接
事故閘門:多設于深孔工作閘門前,用于建筑物或設備出現事故時,能在動水中關閉而在靜水中開啟; ②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門其電控原理與安裝方法是:將行程開關和擋塊分別裝在螺桿和閘門吊座上,調整好擋塊 與行程開關觸桿(輪)之間的距離使其接觸但不能使限位開關動作。人工啟閉時將行程開頭的常開觸點接到報警器的回路即可。電動啟閉時將行程開關的常閉觸點接 到控制電動機運轉的總交流接觸器的線圈回路,將行程開關的常開觸點接入報警器線路,閉閘或誤操作時,閘門利用自重下降,當閘板下緣接觸到閘底或在下降途中 遇到障礙物阻止閘門下降時,閘門將靜止不動,但螺桿能通過橢圓形螺孔與圓螺栓之間的豎向間隙仍能下降,使擋塊與行程開關的距離縮小以致觸動行程開關動作, 此時行程開關的常開觸合接通報警電路發出報警信號,提醒操作人員注意并停機(指人工啟閉);常閉觸點斷開,交流接觸器線圈失電,主觸頭斷開而自動停機 (指電動啟閉),從而避免頂閘事故的發生。
如果閘門正好處在關閉位置即閘板下緣已接觸閘底,螺桿上的吊頭螺栓處于長橢圓螺孔下部,行程開關仍處在初始狀態,此時開閘,即使方向搞反(含電源相序變 動)也不會引發事故,因閘門不動,螺桿仍能下降觸動行程開關動作,發出報警信號提醒操作人員終止誤操作或改變操作方向,屬電動啟閉的并能自動停機。當發出 報警信號和自動停機的,如操作人員不立即糾正錯誤操作(手動必須立即糾正)或排除障礙使保護系統復位,報警器將邊續不斷地發出警報,屬電動啟閉的如不排除 故障使行程開關復位將無法重復啟閉,從而可有效地防止頂閘事故的發生。
無閉門力淹沒式閘門啟閉保護措施此類閘門長期淹沒水中,螺桿吊孔仍由圓形改為長橢圓形,但行程開關的位置需要安裝在最高水位之上,故需將擋塊改為傳力桿, 傳力桿一端焊在閘門吊座上,傳力桿與螺桿平行并用圓環與螺桿聯接,使傳力桿能在圓環內上下移動,傳力桿的長度應滿足伸出最高水除加強操作人員的工作責任心 教育和技能培訓,要求操作人員按啟閉程序操作外,關鍵是要從技術措施上予以改進,杜絕頂閘事故的發生。
要解決這一問題,技術上必須滿足以下條件:一是能向啟閉人員發出誤操作報警,提醒操作人員停止誤操作,電動啟閉的要能自動停機,終止誤操作事故的發生;二 是要求閘門在下降過程中遇到障礙物阻擋閘門下降時能自動報警,提醒操作者停機,電動啟閉的要能自動停機;三是不論哪種運行事故的自動停機,只有當操作者排 除停機故障后才有可能恢復重新操作,這樣可以避免在螺桿式啟閉機產品未排除故障時重復操作引發事故的發生的可能性。
南平鑄鐵閘門廠家使用操作規范 2*3米鑄鐵閘門重量與啟閉機關系
鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門,是用來關閉和開啟水利工程過水孔口的活動結構,閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水庫、河流(水閘、堤壩、涵洞、管道),是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備,山區、平原有、無電地區均可使用

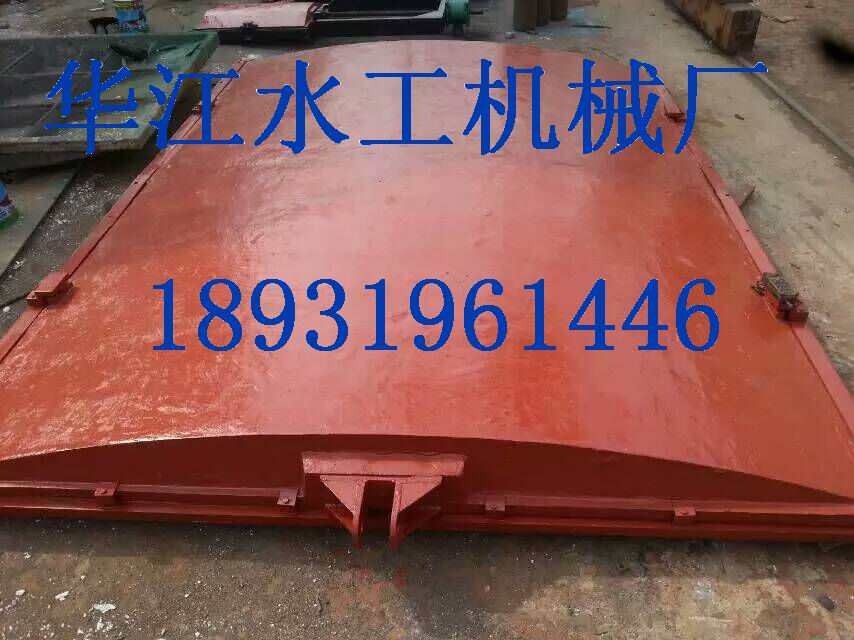

五、 結構
PGZ系列平面鑄鐵拱形閘門,由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門,在啟閉機升降的作用下,使閘板在閘框滑道內上、下滑動,能部分或全部的開啟和關閉過水孔口在水柱的壓力下,強迫閘門向下游位移,緊靠在閘框止水面上,保證止水效果良好,達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門,從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄宮質量檢測中心的鑒定,達到水利工程技術要求,產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門,安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口,是否相符,基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前,首先確定水流方向,然后必須校正閘門底橫框上平面的正確高度
位置,閘門底橫框上平面必須高于河底(或渠底平面0.5米為宜以防止水流的沖激,把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內,造成閘門不能下降到相應位置,影響止水效果
2、 閘門安裝前,首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用扳手擰緊
3、 在檢查,兩邊立框個上、下閘框連接處的四周止水面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊
4、 閘門在組裝時,為了使閘板和閘框止水摩擦貼合更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉
5、 閘門安裝時,應整體安裝,禁止閘板、閘框分開安裝,以防閘框彎曲變形,影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后,一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線,上下橫閘框用長水平尺緊靠在水平線上,閘門整體吊裝就位后,調整好前后、左右、上下的正確位置,然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙,同時對間隙大于0.2mm處用高強螺栓進行調整,要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊,以防水泥澆筑時擠壓,造成兩邊立框彎曲變形,影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后,要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢,防止水泥凝固后,影響閘門啟閉
閘門的選購理念:
1、從外觀上講,由于鑄鐵閘門具備良好的的設計理念,以確保在水利建設中發揮優勢,所以在外觀上的選擇尤為重要,在外觀上不僅僅要具備良好的欣賞價值,更應該注重外觀的完整性。
2、在選擇質量上也要特別的重視,在產品的使用年限上要特別的注重,產品的使用壽命直接影響著產品的質量,在挑選中,特別應留意產品的質量顯示數據,只有質量得到了保證才能確保在使用過程中有著良好的工作效率。
3、鑄鐵閘門就是進行價格上的選擇,同樣的質量比價格,質量和價格相互依托,單單看哪一方面都是片面的,所以要注重產品的性價比,性價比高的產品是我們首要的選擇。
4、在品牌挑選中,同樣的質量比價格,同樣的價格比品牌。雖說品牌占有一定的影響作用但是不僅僅只因為品牌的號召力而盲目去選擇,更應該注重的是實用的效果,那么實用的效果何來,當然是依托于對購買者的調查。所以深入的調查對于品牌的挑選起著至關重要的作用。應在一定的品牌中選擇回頭客高的產品。
5、對于售后服務上的選擇,滿意的售后服務才會使消費者得到更多的保證,在挑選鑄鐵鑲銅閘門是一定要查看供應商在售后上重視程度。
鑄鐵閘門操作啟閉機之前,一定要先進行全面的檢查,檢查設備的完好無損,檢查內置零部件的安裝正常。只有保障設備的組織部件是一致的,并且連接緊密,才能夠穩定運行。操作啟閉機的過程中,操作人員一定要了解相關的操作常識,并且在實施操作的時候,還能夠很好的提升使用的價值,進而完善使用中的安全防護。
正確延長閘門的使用壽命有哪些方法:
1、要注意閘門表面層的保養維護
在使用閘門的時候,很多人都會將閘門與鑄鐵閘門相比較,在感慨鑄鐵閘門的操作困難的同時,也會對閘門存在有一定的想法。而閘門在進行使用的過程中,是會存在有諸多的便利與實際。只是,想要在自然的侵襲之下完整的保護它,就要注重細節上的維護了。及時的保養,并且盡量的避免設備的表面層被一些化學物質或是一些污漬所腐蝕,以免影響到正常的使用,導致設備受到損壞。
2、閘門需要定時的進行保養
我們在使用任何物品的時候,都是會希望它可以長久的陪伴我們,延長老化的時間。閘門也一樣,在使用的時候,要注重及時的保養維護,并且盡量的保持合適的規律,有助于提升設備的操作價值,并且在進行維護的過程中也可以適當的添加一些潤滑劑,及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在閘門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷,時間長久之后,閘門也是會出現一些銹跡,這時候,就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料,也可以刷上油漆,來對設備進行全面的防護,避免使用的過程中出現生銹的跡象,影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑
