寧德污水防腐閘門不銹鋼閘門廠家40/50/60鑄鐵鑲銅閘門防腐止水好
鋼制閘門的適用范圍:
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備,我公司生產的鋼閘門種類齊全,可適用于各種場合,從其結構形式可以分為以下五類:
插板閘門(CBZ):露頂閘門,三面止水、密封性能好,適用于渠道安裝。
制水閘門(ZSZ)淹沒式閘門,四面止水,適用于渠道或孔壁的安裝、承載水頭在5m以下。
疊梁閘門(DLZ)適用于使用頻率較少的場合,渠道安裝,分塊啟吊。
平面閘門(PGE):承受水頭較大,外形規格不受限制,廣泛適用于水利水電工程中作工作閘門、事故閘門、檢修閘門等。
水利閘門(SLZ):外形尺寸較大,可制成推轉式、橫拉式,采用電液推桿或卷場機操作,廣泛適用于泄洪、河道換水等水利工程。
平面液壓閘門(PGZY):承受水頭較大,液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他隊密封要求高的場合。
一、鋼制閘門門葉如何進行安裝
在進行鋼制閘門門葉安裝之前,我們需要做好準備工作,然后才可以從各方面入手進行組裝,下面就是小編為您提供的幾點啟閉機閘門門葉安裝注意事項,請您做個參考。
首先門槽復測合格記錄需要齊全,而且鋼制閘門的門槽中雜物和鋼筋頭等都需要清理干凈;閘門程度鎖錠裝置也可以投入使用,因此需要檢查是否可以正常使用;還需要清理出門葉和其他附件的堆放場地。門槽孔口已設置安全圍欄及蓋板。
當閘門門葉分節和其他相關配件產品運至工地后需要進行組裝,然后再分節吊入門槽安裝。門葉組裝內容主要有閘門吊放、組合、調整、焊接、安裝止水件、行走機構和檢查等。
此外,鋼制閘門廠家提醒您:在組裝前需要再廠內或在門槽附近搭設拼裝平臺,而且平臺是需要用型鋼或混凝土進行鋪設的,在搭設平臺的時候還應該考慮留出焊接、安裝附件和進行檢查測量的位置。
二、在設計上鋼制閘門應遵循哪些要求
我們現結合運行良好的已建工程實例,參考鋼制閘門設計規范,對其中的原則要求做了星系的研究,并提出解決問題的詳細措施方法供業內人員試驗參考,一起來學習一下吧!
首先我們需要知道鋼制閘門的主要標準和規范,規范是在生產鋼制閘門的過程中不可以任意加大焊縫,而且需要避免焊縫立體交叉于一處。在生產時可以通過各種方式來避免不利影響的出現,在水流條件過于復雜的條件下需要進行鋼制閘門模型試驗研究。
而對于閘門的承重構件和連接件來說,應該要仔細驗算正應力和剪應力,而且還需要仔細比對溢洪道漏頂式平面鋼閘門標準,對水工剛結構潛孔式焊接平面鋼閘門設計圖進行研究,爭取可以生產出在各方面都完美的水利閘門。
當然,我們廠家還設立了專門的檢測團隊,確保了每一個出廠的鋼制閘門都精益求精,在極大程度上增強了水利工程的可靠性。
三、定期維護保養鋼制閘門可以延長使用壽命
1.由于波浪沖擊會引起鋼制閘門震動。可以在安裝閘門上有加設防浪格柵、排,以達到削減波浪沖擊強度;由止水漏水問題引發的閘門震動可以調整止水位置,或是更換其他治水材料尺寸,讓兩者緊密接觸可以有效降低止水引起的震動。
2.再高流速水條件下,因建筑過水斷面發生變化導致水結構面發生變化,泄水建筑物水汽不足導致閘門槽和預埋件發生氣蝕。解決方法,對已被氣蝕的部分用乃氣蝕材料補強,盡可能保證水斷面平整。
3.定期對閘門主輪、吊耳軸銷部分注油保證潤滑性,防止生銹。
4.如果閘門滾輪長期處于槽內或無法取出可以用集中潤滑的方式。
5.定時定點、設立專人去檢查閘門有無破損杜納洌情況,各部分焊接。
6.防水膠皮及時更換,在發現老化的情況下,安裝前要涂抹防老劑,存放避免陽光暴曬。
7.做好防腐、防蟲蛀、擠壓、變形等問題。
8.對露出部分涂油脂保護,金屬部分涂抹防銹涂料。
四、鋼閘門防腐要求
水工鋼閘門噴涂鋅、涂漆的一般工藝流程是:噴砂除銹→質量檢查→噴涂鋅→質量檢查→涂料封閉→質量檢查
1.不銹鋼及非金屬材料不涂防腐涂料。
2.傳動部位接觸面涂防銹油脂保護。
3.碳鋼部件(傳動部件除外)均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆,外罩面漆。
4.涂層均勻、光亮完整,沒有粗糙不平,漏漆等現象。漆膜牢固,無剝落、裂紋等缺陷。
五、不銹鋼閘門油漆
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
六、不銹鋼閘門技術標準
1.本設備材料符合GB標準規定。
2.所有量度、尺寸、重量均用國際單位(SI)表示。
3.我公司已通過ISO9001質量體系認證。
七、不銹鋼閘門測試
1. 所有閘門及電動啟閉機在制造與裝配后,以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查,制造后性能測試及油漆工作的檢查與測試。
2. 各項測試工作在我公司進行如需要并由業主代表到場。
3. 閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4. 我公司將提供所有螺桿材料試驗證明。
5. 校核啟閉機的所有功能,并進行常規試驗。
6. 閘門檢驗后將門板與門框組成整體后包裝及運輸。
八、鋼閘門安裝指導
1、首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸,三者尺寸之和應小于閘槽的預留尺寸,如小于的話可以準備安裝,如大于的話要設法找原因解決。
2、看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3、測量、尋找吊點中心線和閘門底止水的位置尺寸,明確閘門的底止水在閘槽的位置。
4、根據大田水工閘門底止水在閘槽中的位置,把底坎放入閘槽底部,盡量使底止水在底坎面板的中央位置,用水平尺測量底坎面的平整度,水平后開始點焊穩固。
5、再按出水口寬度和閘門的厚度,確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6、根據出水口尺寸和閘門的寬度放反軌,其方法和穩定主軌方法一樣。
7、安裝門楣,按出水口的高度為門楣的底部,門楣的面和迎水面的軌道面相平,然后和預埋鋼筋點焊連接。
8、都點焊連接住后,再重新測量出水口的寬高和門槽的寬度,如都符合圖紙要求的尺寸,就開始焊接穩固;如有不符,調整后焊接穩固。
9、焊接穩固好后,可以順閘門試裝,試裝順利吊起閘門,按二期預留的尺寸支盒子板準備進行灌注混凝土;試裝不順利找出問題,調整好再灌注混凝土。
九、配套卷揚式啟閉機安裝
1.卷揚式啟閉機出廠前,應進行整體組裝和試運轉,經檢查合格,方可出廠。產品必須有合格證和產品說明書及生產許可證。
2.卷揚式啟閉機運到現場后,應對開式齒輪的側、頂間隙,齒輪嚙合接觸斑點百分值、軸瓦與軸頸間的頂、側間隙等進行復測,其結果應符合規范要求。必要時,應對設備進行分解、清掃、檢查。
3.卷揚式啟閉機電氣設備安裝、試驗、質量等級評定,應按國家和行業現行的有關標準和規范執行。
4.啟閉機安裝位置應與土建閘孔中心和門槽中心用同一基準線。
寧德污水防腐閘門不銹鋼閘門廠家40/50/60鑄鐵鑲銅閘門防腐止水好
產品用途:
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。

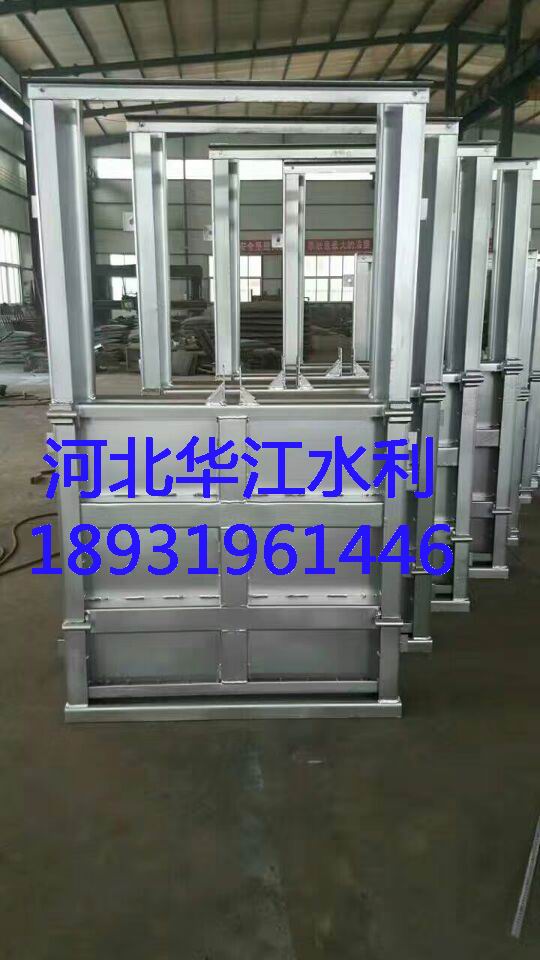

不銹鋼閘門產品特點:
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封,密封效果好
力矩小:由于閘板重量輕,且閘板與道軌板之間摩擦阻力小,故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象,只需將閘板吊起,調換門框上橡膠密封圈即可,省時省力,維修成本低。
手動操作:采用螺桿式啟閉操作,操作方便、輕巧、可靠。
電動操作:電動控制裝置,定位精確、操作輕巧、易實現自控和遠控。池州渠道鋼制閘門廠家|河道平面定輪鋼閘門另外在一定的情況下還可以實習手動操作
三.不銹鋼閘門主要零部件材質:
閘槽: 不銹鋼
門體: 不銹鋼
止水橡膠: 橡膠
絲桿: 不銹鋼
產品用途:
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
四.不銹鋼閘門防腐
1. 不銹鋼及非金屬材料不涂防腐涂料。
2. 傳動部位接觸面涂防銹油脂保護。
3. 碳鋼部件(傳動部件除外)均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆,外罩面漆。
4. 涂層均勻、光亮完整,沒有粗糙不平,漏漆等現象。漆膜牢固,無剝落、裂紋等缺陷。
五.不銹鋼閘門油漆池州渠道鋼制閘門廠家|河道平面定輪鋼閘門本廠綜合國內外先進結構及工藝,對閘門已做了多次改進,形成批量生產。
六.不銹鋼閘門技術標準
1. 本設備材料符合GB標準規定。
2. 所有量度、尺寸、重量均用國際單位(SI)表示。
3. 我公司已通過ISO9001質量體系認證。
七.不銹鋼閘門測試
1.所有閘門及電動啟閉機在制造與裝配后,以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查,制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行如需要并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。2.鋼質閘門的設計還有一點獨特之處是水閥的設置
5.校核啟閉機的所有功能,并進行常規試驗。
6.閘門檢驗后將門板與門框組成整體后包裝及運輸。
我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高,是水利工程理想的機械設備。我們愿與全國各地的水利建設農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要,提供我們最真誠的服務!
寧德污水防腐閘門不銹鋼閘門廠家40/50/60鑄鐵鑲銅閘門防腐止水好
鋼制閘門/鋼制水閘門/平面鋼制閘門/平面定輪鋼制閘門/平板鋼制閘門/平面滑塊鋼制閘門/水利鋼制閘門/
水利工程鋼制閘門/鋼制閘門廠家/噴鋅防腐鋼制閘門/水利鋼閘門。我公司是從事水工機械啟閉機、閘門、螺桿式啟閉機、固定卷揚式啟閉機、移動卷揚式啟閉機、鑄鐵閘門、鋼制閘門、不銹鋼閘門、拍門、除污設備、橡膠止水的專業制造、生產及指導安裝的綜合性廠家,具有完善的現代化管理模式,產品結構合理,性能可靠,確保向客戶提供高質量的產品和周到的售后服務,是制造、銷售、安裝一體化的規模型水利工程機械生產企業。

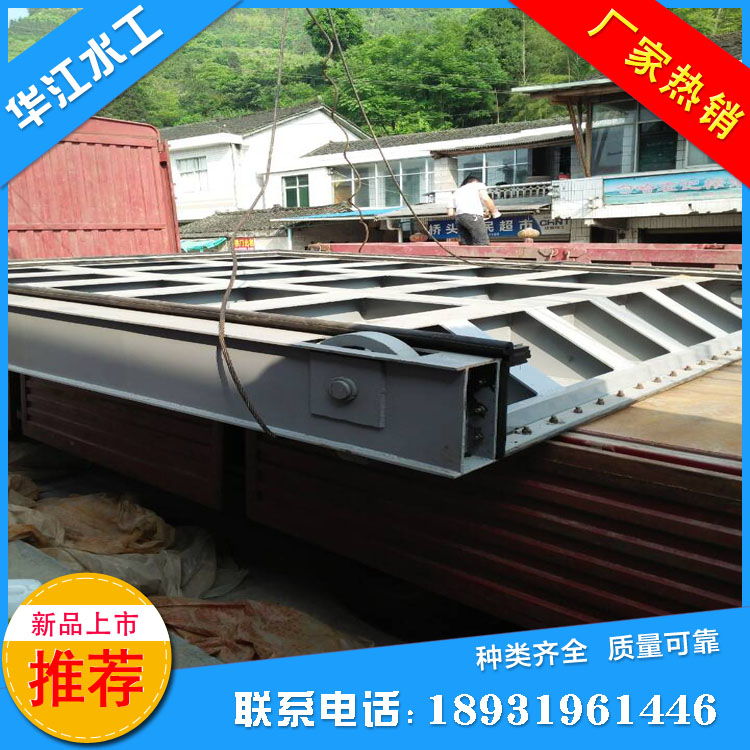

平面定輪鋼制閘門的簡單介紹
平面定輪閘門(PGZ):承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電,市政建設,給水排水,水產養殖,農用水利建設等工程
平面定輪鋼制閘門的詳細信息
平面定輪鋼制閘門
平面定輪鋼制閘門價格 平面定輪鋼制閘門特點 平面定輪鋼啟閉機閘門
平面定輪鋼制閘門簡介
平面定輪閘門(PGZ):承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電,市政建設,給水排水,水產養殖,農用水利建設等工程,鋼閘門主要 以鋼板為基材焊制而成,該閘門耐腐蝕 封閉可采用橡膠止水,密封性能好。閘門可根據水頭增大可設置槽滑輪,定位輪,以減少磨擦阻力,方便提閉。
平面定輪鋼制閘門結構特點:
本設備主要由門框、閘板、密封圈及可調式鍥型壓塊等不見組成。
鋼閘門久用磨損后,其密封面可通過鍥型壓塊的調整來保證正常工作。
具有結構合理堅固、耐磨耐蝕性強、性能可靠;
安裝、調整、使用、維護方便等特點
Z鋼制閘門CBZ插板閘門 ZSZ制水閘門 PGZ平面鋼制閘門=杰恩閥門
適用范圍:
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備,我公司生產的鋼閘門種類齊全,可適用于各種場合,從其結構形式可分以下五類:
插板閘門(CBZ):露頂閘門,三面止水、密封性能好。適用于渠道安裝。
止水閘門(ZSZ):淹沒式閘門,四面止水,適用于渠道或孔壁的安裝。、承受水頭在5m以下。
疊梁閘門(DLZ):適用于使用頻率較少的場合,渠道安裝。分塊啟吊。
平面閘門(PGE):承受水頭較大,外形規格不受限制,廣泛適用于水利電工中作工作閘門、事故閘門、檢修閘門等。
水利閘門(SLZ):外形尺寸較大,可制成推轉式、橫拉式,采用電液推桿或卷揚機操作,廣泛適用于泄洪、河道換等水利工程。
平面液壓閘門(PGZY):承受水頭較大,液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他對密封要求高的場合。
鋼閘門啟閉力計算與啟閉機選用:
CBZ型配套專用啟閉裝置,僅需注明手動或電動即可,無需另外注明啟閉機型號。
ZSZ型按鑄鐵閘門啟閉機計算方法計算。
DLZ型采用電動單梁吊車(電動葫蘆、手動葫蘆)配抓落機構啟閉。。寬度在1.5m以內,且深度合適時,可采用手提操作。
PGZ(PGZY)型可按啟閉力配用我公司生產的Q系列啟閉機,也可用卷揚式啟閉機、電動葫蘆配自動抓落機構。啟閉力應按啟門時的靜水壓力狀況區別對峙;
(1)凈水啟閉(如某些檢修閘門,設有旁路放水系統)時,啟閉力為門體自重,閉門里不考慮。
(2)動水啟閉(如放水閘門,事故閘門),啟閉力按鑄鐵閘門啟閉機算。
(3)大型閘門承受水壓較大時,為降低啟閉力,可在閘門上設放水閥(水位平衡裝置),在打開閘閘門前先平衡兩側水位,此型在訂貨時應注明,其啟閉力同上述(1)。
新河縣華江水利機械廠是國家水利部定點生產水利啟閉機、閘門的專業廠家,是集產品研發、生產、銷售及售后服務于一體的生產經營型企業。
公司具有精良的生產設備,雄厚的技術力量,完備的檢測手段和健全的質量保證體系,確保每一件產品的技術指標均達到國家相關標準。
多年來,公司依靠優良的產品質量、合理的產品價格、熱情周到的售后服務,產品被廣泛用于國內較有影響的水利工程項目中,并贏得了廣大用戶的信賴與贊譽。
平面定輪鋼制閘門與灰鑄鐵相比,球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K,而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ,而灰鑄鐵并沒有顯示出屈服強度,并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度,其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域,如水、鹽水、蒸汽等,球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構,在減弱振動能力方面,球墨鑄鐵優于鑄鋼,因此更加有利于降低應力,選擇球墨鑄鐵性價比更高,有時,球墨鑄鐵被稱為“兩個世辦里最好的金屬”,意思是球墨鑄鐵具有鑄鋼的強度,也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠,水庫等一些腐蝕性高,水壓力大的場合。
鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種,它同普通的閘門一樣,鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造,二者很好的結合起來,使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹,有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比,鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋,共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下,我們應該正確的選擇好閘門,對待鑄鐵閘門和鋼制閘門的時候,要注意掌握科學的操作方法和維護技巧,保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置,楔緊副分別設在門體和門框上。調節楔緊裝置,可使得閘門關閉時門體緊貼門框,達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機,鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單,結構緊湊,節省空間;運行維護簡單,減少運行費用等特點,但鑄鐵閘門的造價比鋼閘門略高一些。
寧德污水防腐閘門不銹鋼閘門廠家40/50/60鑄鐵鑲銅閘門防腐止水好
河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量,完善的檢測設備、健全的質量保證體系,產品結構合理,性能可靠,品種型號齊全,各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流(水閘、堤壩、渠道、涵洞、管道)等進退水閘等各種水利工程。
閘門系列產品材質:鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形:方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式:單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳,主立框包括彼此相貼的前立框和后立框,前立框和后立框之間設有一個開口朝向閘板的長凹槽,長凹槽的后側壁上設有一個矩 形槽,矩形槽內可動地設有側止水條和側橡膠條,側橡膠條的后端面頂在矩形槽的底部,前端面頂在側止水條的后端面上,側止水條的前端面頂在所述閘板后表面的 外沿上,閘板前表面的外沿與所述長凹槽的前側壁相貼,上橫框的前端面上設有矩形凹槽,矩形凹槽內
產品介紹
機閘一體式鑄鐵閘門特點:機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺,安裝方便。小規格的采用整體鑄造,較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點:
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強,可在PH=6-8的流體酸堿中使用。
閘門結構合理,便于安裝、操作簡單靈活,便于管理。
主要適用正向受壓止水,正常使用水頭1-8m。根據用戶需要可制造高水頭閘門,最高正向設計水頭可達50m,反向水頭可達20m。
閘門關閉時設有鎖緊,止動裝置,在結構上采用機加工面硬止水,止水效果好,密封性極強,正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵(或球墨鑄鐵)制成,經過內應力消除,無變形。根據用戶要求,止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條,保證了密封性和耐磨性。久用磨損后,并可通過楔形壓塊調整來保持正常工作。具有結構合理;安裝、調整、使用、維護方便;性能可靠等特點。
技術參數:
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品:雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制,詳情電話咨詢!
河北省新河縣華江水利機械廠可以根據用戶要求的不同,為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品,提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書,免費負責機器的安裝調試;及現場培訓操作人員;如果在手電兩用螺桿啟閉機產品出現問題時,48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況:
一避免死角的出現;
閘門中固體物質沉降堆積,亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且,會在閘門停止時,引起腐蝕,所在閘門的設計時,應當盡可能避免閘門排液不盡及閘門死角的死區等;
二合理地使用防腐涂料
“ 防腐涂料法”是目前,水利機械設備(閘門),在使用過程中,有效預防閘門腐蝕的,另一個重要方法。
“ 防腐涂料法”地作用,主要在以下幾個方面得到體現:
一,閘門的“ 防腐涂料法”,有比較強的屏蔽作用。將腐蝕介質與閘門材料,之間的接觸,將得到有效隔離、阻止;而且,將所腐蝕電池的,通路,也可以有效的阻隔。對其電阻,會一定程度的增大;
二,閘門地防腐蝕涂料,有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料,和別的與之水分的反應,或成膜等。緩解水利機械設施(閘門)金屬材料的腐蝕,。
二,有陰極保護作用。
閘門漆膜的電極、電位較底,材料金屬低,在被腐蝕的電池中,能將它作為陽極進行“犧牲”,這樣一來對于閘門底材金屬,就有一種保護作用;
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有:螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機,從0.5T、3T、5T、8T—200T啟閉機等多種規格型號;卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機,從5T--250T單吊點及雙吊點等多種規格;鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門;鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門;清污機,攔污柵,各種規格止水橡皮、伸縮縫彈性橡膠帶;主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品,全程服務。竭誠歡迎新老朋友來廠考察、洽談合作!
工作原理 閘門由啟閉機帶動啟閉螺母轉動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN,矩形閘門的寬×高(A×B),閘門中心至啟閉機底座的高度H,承壓方向(正向、反向、雙向),安裝形式(法蘭式、靠壁式、附壁式),啟動方式(手動、電動)。 閘門的滲漏量:當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽,以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板,并在迎水面自帶“!弊中蔚募訌娊,加強筋的數量視閘門規格大小而定,一般間距為250-350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲入青銅密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳,吊耳為鑄鋼,門體與吊耳的兩接觸面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲入青銅,減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工,用螺栓聯接,并設有定位銷防止錯位。
4 鍥緊裝置:為達到閘門的止水效果,閘門兩側設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整。為達到雙向止水效果,在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內,密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋,其精度達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過5000mm時,需作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,需增設軸導架,軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,撓度不大于構件長度的1/1500,導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理,關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座:QT450 · 密封面、楔塊:ZcuSn5pb5Zn5錫鉛青銅 · 緊固件:1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外,還應符合以下要求:
(1) 設備無故障運行時間不少于5年。
(2) 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外,還應符合以下要求: (1) 除銹達到Sa2.5級標準。
(2) 涂富鋅底漆、云母氧化鐵中間漆,C04-42醇酸面漆,漆膜厚度≥250μm.
(3) 包裝前對機加工面接GB4879標準要求做好防腐處理
(4) 運輸、安裝過程中涂層破損,嚴格按照出廠標準處理
新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量,生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證,并被認定為省級“重合同守信用企業”和“質量信得過單位”。
手動鑄鐵閘門,是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流(水閘、堤壩、涵洞、管道)、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。

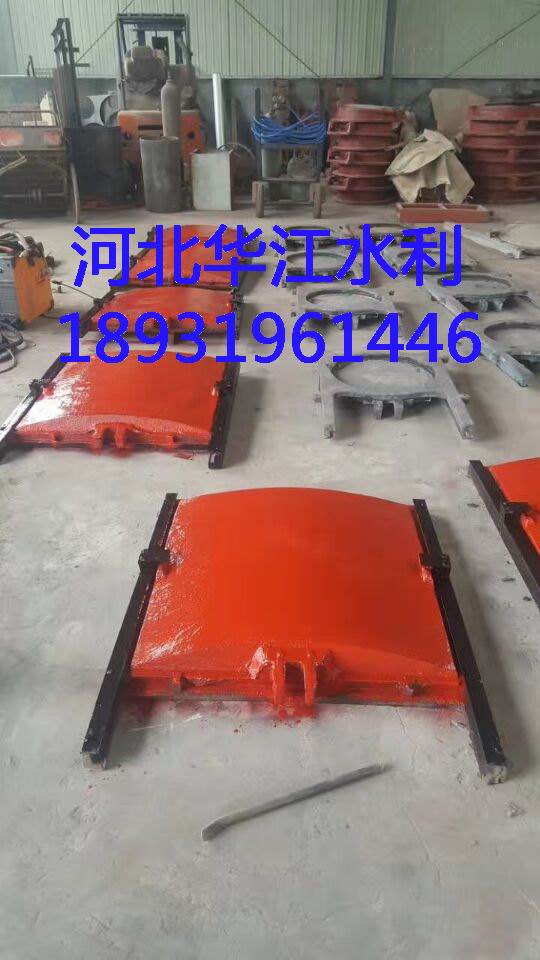

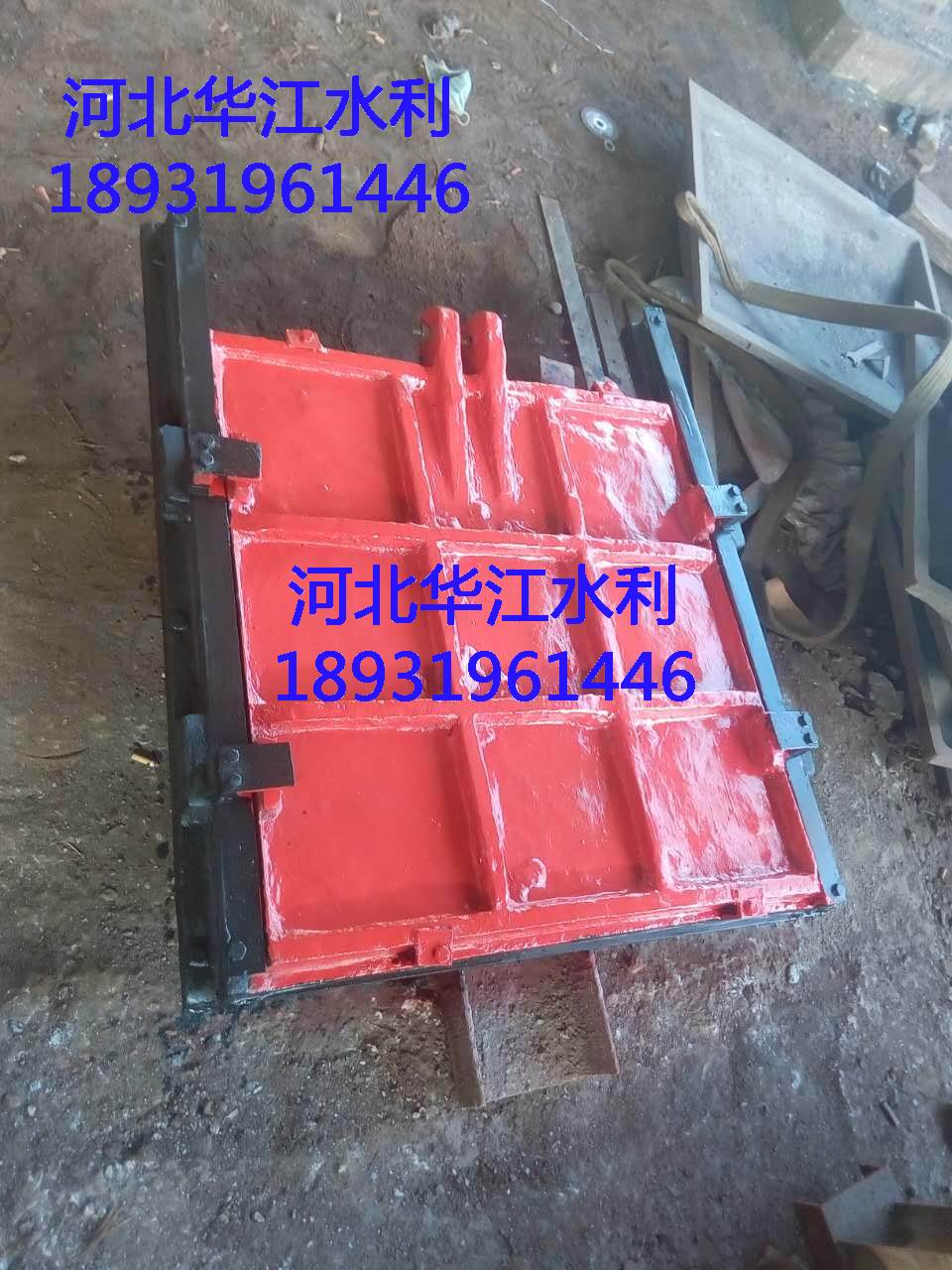

一、手動鑄鐵鑲銅方閘門結構特點:
1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。
4.品種規格齊全,適應性廣。
5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到水、關水或調節水位的目的。
二、手動鑄鐵閘門工作原理
手動鑄鐵閘門,在啟閉機升降的作用下,使閘板在閘框滑道內上、下滑動,能部分或全部的開啟和關閉過水孔口。在水柱的壓力下,強迫閘門向下游位移,緊靠在閘框止水面上,保證止水效果良好,達到調節流量和控制水位的目的。
三、手動鑄鐵閘門技術特性
手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定,達到水利工程技術要求,產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
四、手動鑄鐵閘門安裝調整
鑄鐵閘門,安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口,是否相符,基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、閘門安裝前,首先確定水流方向,然后必須校正閘門底橫框上平面的正確高度位置,閘門底橫框上平面必須高于河底(或渠底)平面0.5米為宜,以防水流的沖激,把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內,造成閘門不能下降到相應位置,影響止水效果。
2、閘門安裝前,首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用板手擰緊。
3、再檢查,兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊。
4、閘門在組裝時,為了使閘板和閘框止水摩擦面貼合的更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉。5、閘門安裝時,應整體就位安裝,禁止閘板、閘框分開安裝,以防閘框彎曲變形,影響止水效果和啟閉。
5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后,一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上,上下橫閘框用長水平尺靠緊在水平線上,閘門整體吊裝就位后,調
6、整好前后、左右、上下的正確位置,然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙,同時對間隙大于0.2mm處,用高強度螺栓進行調整,要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊,以防水泥澆筑時擠壓,造成兩邊立閘框彎曲變形,影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后,要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢,防止水泥漿凝固后,影響閘門啟閉。
五、手動鑄鐵閘門使用保養
鑄鐵閘門,在開啟和關閉過水孔口時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。閘門在啟閉過程中,如有異常情況,應立即停止使用,并及時檢查處理,排除故障后,才能繼續使用。
閘門關閉時,在離閘底坎10厘米處,應將閘門暫停2分鐘,利用閘門底坎激流沖凈底門槽內的砂石、雜物,然后再將閘門關閉。
為了延長閘門的使用壽命,閘門使用一段時間后,要利用枯水季節,進行防腐蝕處理,表面涂抹防腐材料每半年一次,磨合面涂油每季一次。
1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快,手搖啟動。搖動輕巧,啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o;啟閉機底座與基礎布置平面的接觸面積要達到90%以上;螺桿軸線要垂直閘臺上衡量的水平面;要與閘板吊耳孔文和垂直,避免螺桿傾斜,造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入機器中,當螺桿從機器的上方露出后,再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土,按圖紙的規定澆筑,在混凝土強度未達到設計強度時,不準拆除和改變啟閉機的臨時支撐,更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線,找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝,一定符合圖紙及說明書的規定,全部電氣設備均可靠的接地。
6、 在產品安裝完畢,要對機器進行清理,補修已損壞的保護油漆,灌注潤滑脂。
我廠對產品質量實行“三包”,產品自出廠之日起一年內,由于生產質量問題造成產品不合格時,予以“包修、包換、包退”。
