威海城市環城河止水鑄鐵閘門生產廠家 2米*1.2米鑄鐵閘門價格廠家好
平面鑄鐵閘門的簡單介紹
新河縣華江水利機械廠是生產水工機械啟閉機、閘門專業生產廠家,具有二十多年的生產歷史,生產工藝先進、技術力量雄厚,已獲得國家水利部頒發的水工機械產品使用許可證
平面鑄鐵閘門的詳細信息
華江鑄鐵閘門啟閉機使用靈活,經久耐用,封閉性能最佳,自動化程度較高,是水利工程理想的機械設備,鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。
平面滑動鑄鐵閘門
1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理,便于安裝,操作簡便靈活,便于管理。
3.防腐能力強,可在PH=6-8的流體酸堿中使用。
4.止水效果好;正常滲水量L≤0.07L/m.s。
5.按閘門的鮚構形式分為:PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格齊全從0.2x0.2—6.5x6.5m(6.5x6.5m米最高水頭號為6.5m米);出水口]=3米時,為雙吊點閘門。
7.該系列閘門主要適用與正向受壓止水,根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水,較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求,可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米,還可承受一定的反向水頭,為滿足用戶要求,可制造高水頭閘門。
11.閘門安裝用整體安裝,二期澆注,將閘板與閘框的封水間隙調到0.3mm以下,方可進行二期澆注。
12.在澆注混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除,防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊,可防止閘板在運輸吊裝等過程中滑出,安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓,方可啟動。
14.鐵鑄閘門啟閉時,應注意閘板的上下板限位置,以免隕壞閘門或啟閉機。

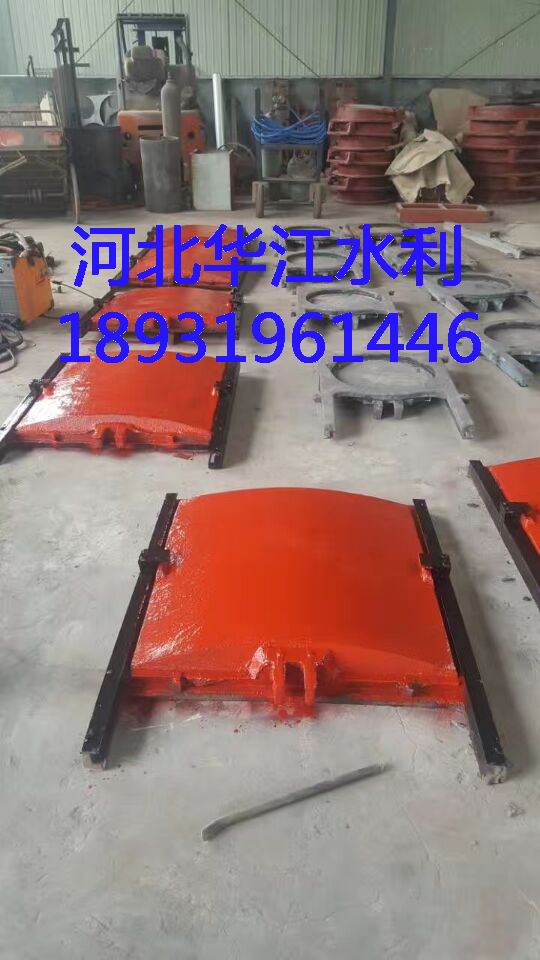

鑄鐵閘門系列列主要有以下幾種分類:
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以保證中水效果,完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
與啟閉機直聯配合,常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
鑄鐵鑲銅閘門圓閘門的一種,廣泛適用于排水,水利,水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用,使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用,歡迎廣大客戶前來選購。
我廠主要產品有:螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機,從0.5T、3T、5T、8T—200T啟閉機等多種規格型號;卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機,從5T--250T單吊點及雙吊點等多種規格;鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門;鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門;清污機,攔污柵,各種規格止水橡皮、伸縮縫彈性橡膠帶;主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品,全程服務。竭誠歡迎新老朋友來廠考察、洽談合作!
工作原理 閘門由啟閉機帶動啟閉螺母轉動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN,矩形閘門的寬×高(A×B),閘門中心至啟閉機底座的高度H,承壓方向(正向、反向、雙向),安裝形式(法蘭式、靠壁式、附壁式),啟動方式(手動、電動)。 閘門的滲漏量:當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽,以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板,并在迎水面自帶“!弊中蔚募訌娊睿訌娊畹臄盗恳曢l門規格大小而定,一般間距為250-350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲入青銅密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳,吊耳為鑄鋼,門體與吊耳的兩接觸面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲入青銅,減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工,用螺栓聯接,并設有定位銷防止錯位。
4 鍥緊裝置:為達到閘門的止水效果,閘門兩側設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整。為達到雙向止水效果,在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內,密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋,其精度達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過5000mm時,需作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,需增設軸導架,軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,撓度不大于構件長度的1/1500,導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理,關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座:QT450 · 密封面、楔塊:ZcuSn5pb5Zn5錫鉛青銅 · 緊固件:1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外,還應符合以下要求:
(1) 設備無故障運行時間不少于5年。
(2) 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外,還應符合以下要求: (1) 除銹達到Sa2.5級標準。
(2) 涂富鋅底漆、云母氧化鐵中間漆,C04-42醇酸面漆,漆膜厚度≥250μm.
(3) 包裝前對機加工面接GB4879標準要求做好防腐處理
(4) 運輸、安裝過程中涂層破損,嚴格按照出廠標準處理
威海城市環城河止水鑄鐵閘門生產廠家 2米*1.2米鑄鐵閘門價格廠家好
產品用途:
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
不銹鋼閘門產品特點:
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封,密封效果好
力矩小:由于閘板重量輕,且閘板與道軌板之間摩擦阻力小,故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象,只需將閘板吊起,調換門框上橡膠密封圈即可,省時省力,維修成本低。
手動操作:采用螺桿式啟閉操作,操作方便、輕巧、可靠。
電動操作:電動控制裝置,定位精確、操作輕巧、易實現自控和遠控。池州渠道鋼制閘門廠家|河道平面定輪鋼閘門另外在一定的情況下還可以實習手動操作
三.不銹鋼閘門主要零部件材質:
閘槽: 不銹鋼
門體: 不銹鋼
止水橡膠: 橡膠
絲桿: 不銹鋼
產品用途:
不銹鋼閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合,作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水,清水,污水。
四.不銹鋼閘門防腐
1. 不銹鋼及非金屬材料不涂防腐涂料。
2. 傳動部位接觸面涂防銹油脂保護。
3. 碳鋼部件(傳動部件除外)均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆,外罩面漆。
4. 涂層均勻、光亮完整,沒有粗糙不平,漏漆等現象。漆膜牢固,無剝落、裂紋等缺陷。
五.不銹鋼閘門油漆池州渠道鋼制閘門廠家|河道平面定輪鋼閘門本廠綜合國內外先進結構及工藝,對閘門已做了多次改進,形成批量生產。
六.不銹鋼閘門技術標準
1. 本設備材料符合GB標準規定。
2. 所有量度、尺寸、重量均用國際單位(SI)表示。
3. 我公司已通過ISO9001質量體系認證。
七.不銹鋼閘門測試
1.所有閘門及電動啟閉機在制造與裝配后,以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查,制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行如需要并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。2.鋼質閘門的設計還有一點獨特之處是水閥的設置
5.校核啟閉機的所有功能,并進行常規試驗。
6.閘門檢驗后將門板與門框組成整體后包裝及運輸。
我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高,是水利工程理想的機械設備。我們愿與全國各地的水利建設農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要,提供我們最真誠的服務!
