泉州水利閘門專業鑄鐵閘門/鋼制閘門/鑲銅閘門生產廠家  閘門型號全

河北新河縣華江水工機械廠

聯系人：賈經理

電話：18931961446 /0319-4985353

地址：河北省邢臺市新河縣城西工業區

本廠專業生產螺桿啟閉機，啟閉機，卷揚式啟閉機，閘門，鑄鐵閘門，鋼制閘門，水利閘門，拍門，鑄鐵拍門，鋼制拍門，玻璃鋼拍門，各種材質清污機，格柵除污機等水利設備，型號齊全，可按要求加工定制，質量有保證，價格優惠，是優質的鑄鐵閘門廠家，啟閉機廠家，鋼制閘門廠家，水利閘門廠家，品牌值得信賴歡迎咨詢選購！

泉州水利閘門專業鑄鐵閘門/鋼制閘門/鑲銅閘門生產廠家  閘門型號全

一、 使用范圍
鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
二、結構

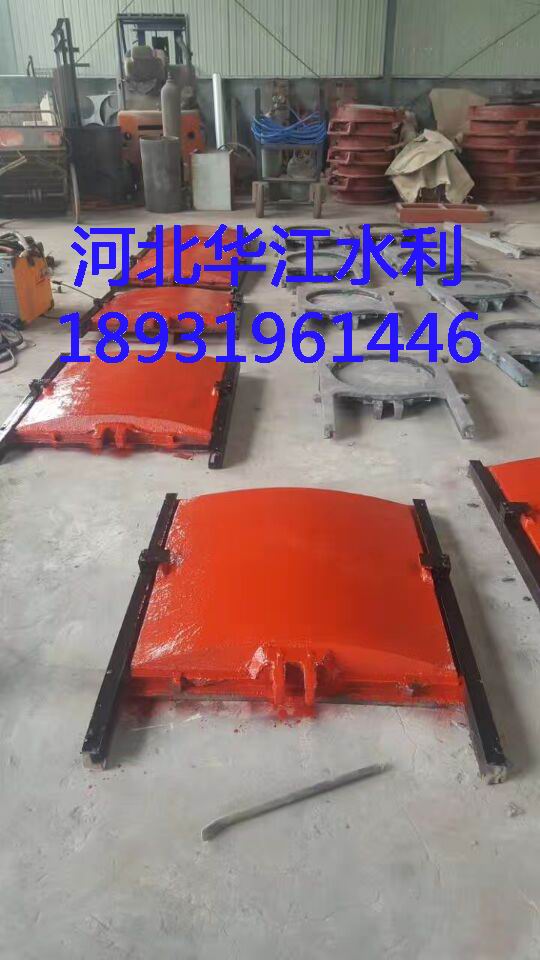

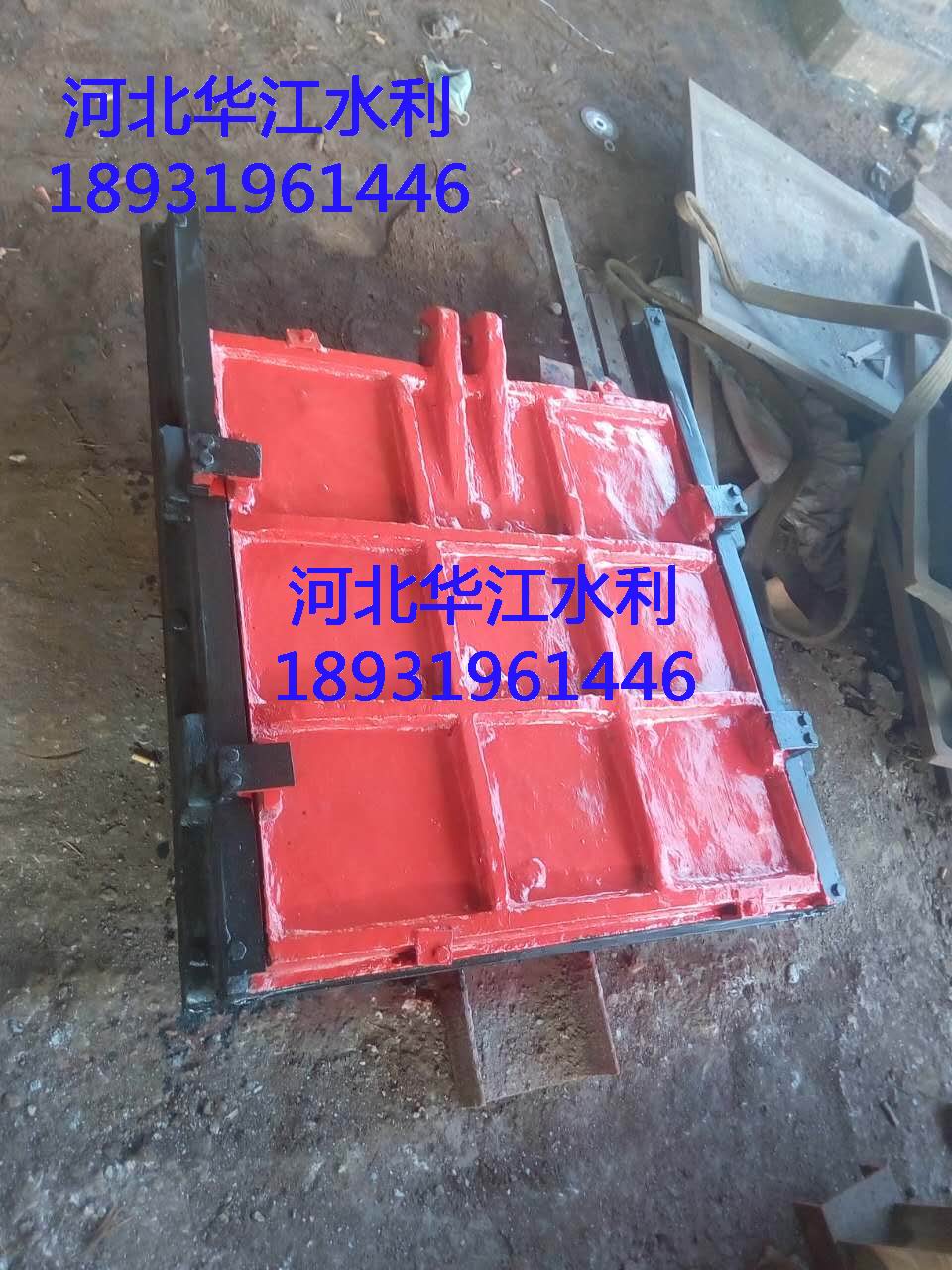

鑄鐵閘門是由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。
三、 工作原理
鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
四、 技術特性
鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
五、 安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、 閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手擰緊。
3、 再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
六、使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
交易說明１．可直接來廠參觀定貨 ２．可電話定貨 ３．可傳真定貨 ４．可電子郵件定貨 我廠本著：“質量排名靠前”的宗旨，堅守誠實守信，先做人后做事的原則 養 殖閘門|PZ機閘一體式鑄鐵閘門渠道閘門產品用途： 渠道閘門又稱鋼制閘門，不銹鋼閘門，主要材料為不銹鋼或碳鋼碰涂環氧樹脂涂料，橡膠軟密封，具有重量 輕，操作靈活，防腐蝕，不生銹，安裝維修方便，密封可靠等功能，廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰、河流等工 程，作為截止、調節流量和控制水位之用。 渠道閘門產品特點： 重量輕:約為普通閘門的1/3重量。 耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水 等。 密封性好:采用橡膠軟密封，密封效果好 力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。 壽命長:閘板與導軌之間裝有防鎖 死結構使密封面磨損非常小。 維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。 手動操作:采 用螺桿式啟閉操作，操作方便、輕巧、可靠。 電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。 渠道閘門主要外形連接尺寸： 公稱通 徑 A B H W E 300×300 300 300 850 120 420 400×400 400 400 1050 120 520 500×500 500 500 1250 120 660 600×600 600 600 1450 120 760 700×700 700 700 1650 120 860 800×800 800 800 1850 120 960 900×900 900 900 2050 120 1060 1000×1000 1000 1000 2250 120 1160 1200×1200 1200 1200 2650 140 1360 1400×1400 1400 1400 3050 140 1560 1500×1500 1500 1500 3250 140 1660 1600×1600 1600 1600 3450 140 1760 1800×1800 1800 1800 3850 160 1960 2000×2000 2000 2000 4250 160 2160
JMYT機門一體鑄鐵閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部
渠道鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位

渠道鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。

渠道鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點.

泉州水利閘門專業鑄鐵閘門/鋼制閘門/鑲銅閘門生產廠家  閘門型號全

鋼制閘門/鋼制水閘門/平面鋼制閘門/平面定輪鋼制閘門/平板鋼制閘門/平面滑塊鋼制閘門/水利鋼制閘門/
水利工程鋼制閘門/鋼制閘門廠家/噴鋅防腐鋼制閘門/水利鋼閘門。我公司是從事水工機械啟閉機、閘門、螺桿式啟閉機、固定卷揚式啟閉機、移動卷揚式啟閉機、鑄鐵閘門、鋼制閘門、不銹鋼閘門、拍門、除污設備、橡膠止水的專業制造、生產及指導安裝的綜合性廠家，具有完善的現代化管理模式，產品結構合理，性能可靠，確保向客戶提供高質量的產品和周到的售后服務，是制造、銷售、安裝一體化的規模型水利工程機械生產企業。

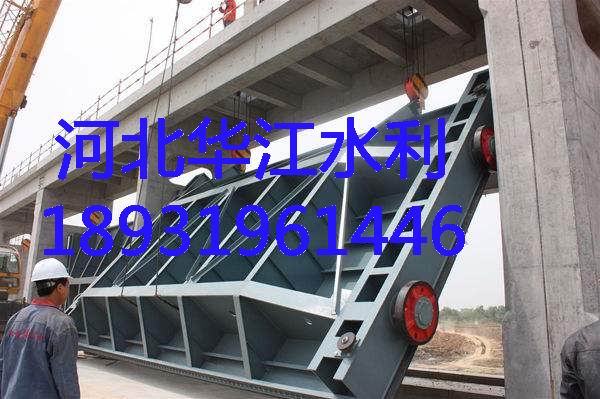

平面定輪鋼制閘門的簡單介紹
平面定輪閘門（PGZ）：承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程
平面定輪鋼制閘門的詳細信息
平面定輪鋼制閘門
平面定輪鋼制閘門價格 平面定輪鋼制閘門特點 平面定輪鋼啟閉機閘門
平面定輪鋼制閘門簡介
平面定輪閘門（PGZ）：承受水頭較大,外形規格不受限制,廣 泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程，鋼閘門主要 以鋼板為基材焊制而成，該閘門耐腐蝕 封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力，方便提閉。
平面定輪鋼制閘門結構特點：
本設備主要由門框、閘板、密封圈及可調式鍥型壓塊等不見組成。
鋼閘門久用磨損后，其密封面可通過鍥型壓塊的調整來保證正常工作。
具有結構合理堅固、耐磨耐蝕性強、性能可靠；
安裝、調整、使用、維護方便等特點
Z鋼制閘門CBZ插板閘門 ZSZ制水閘門 PGZ平面鋼制閘門=杰恩閥門
適用范圍：
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，我公司生產的鋼閘門種類齊全，可適用于各種場合，從其結構形式可分以下五類：
插板閘門（CBZ）：露頂閘門，三面止水、密封性能好。適用于渠道安裝。
止水閘門（ZSZ）：淹沒式閘門，四面止水，適用于渠道或孔壁的安裝。、承受水頭在5m以下。
疊梁閘門（DLZ）：適用于使用頻率較少的場合，渠道安裝。分塊啟吊。
平面閘門（PGE）：承受水頭較大，外形規格不受限制，廣泛適用于水利電工中作工作閘門、事故閘門、檢修閘門等。
水利閘門（SLZ）：外形尺寸較大，可制成推轉式、橫拉式，采用電液推桿或卷揚機操作，廣泛適用于泄洪、河道換等水利工程。
平面液壓閘門（PGZY）：承受水頭較大，液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他對密封要求高的場合。
鋼閘門啟閉力計算與啟閉機選用：
CBZ型配套專用啟閉裝置，僅需注明手動或電動即可，無需另外注明啟閉機型號。
ZSZ型按鑄鐵閘門啟閉機計算方法計算。
DLZ型采用電動單梁吊車（電動葫蘆、手動葫蘆）配抓落機構啟閉。。寬度在1.5m以內，且深度合適時，可采用手提操作。
PGZ（PGZY）型可按啟閉力配用我公司生產的Q系列啟閉機，也可用卷揚式啟閉機、電動葫蘆配自動抓落機構。啟閉力應按啟門時的靜水壓力狀況區別對峙；
（1）凈水啟閉（如某些檢修閘門，設有旁路放水系統）時，啟閉力為門體自重，閉門里不考慮。
（2）動水啟閉（如放水閘門，事故閘門），啟閉力按鑄鐵閘門啟閉機算。
（3）大型閘門承受水壓較大時，為降低啟閉力，可在閘門上設放水閥（水位平衡裝置），在打開閘閘門前先平衡兩側水位，此型在訂貨時應注明，其啟閉力同上述（1）。
新河縣華江水利機械廠是國家水利部定點生產水利啟閉機、閘門的專業廠家，是集產品研發、生產、銷售及售后服務于一體的生產經營型企業。
公司具有精良的生產設備，雄厚的技術力量，完備的檢測手段和健全的質量保證體系，確保每一件產品的技術指標均達到國家相關標準。
多年來，公司依靠優良的產品質量、合理的產品價格、熱情周到的售后服務，產品被廣泛用于國內較有影響的水利工程項目中，并贏得了廣大用戶的信賴與贊譽。
平面定輪鋼制閘門與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。
鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。

鋼制閘門安裝方法
1.首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸，三者尺寸之和應小于閘槽的預留尺寸，如小于的話可以準備安裝，如大于的話要設法找原因解決。
2.看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3.測量、尋找吊點中心線和閘門底止水的位置尺寸，明確閘門的底止水在閘槽的位置。
4.根據閘門底止水在閘槽中的位置，把底坎放入閘槽底部，盡量使底止水在底坎面板的中央位置，用水平尺測量底坎面的平整度，水平后開始點焊穩固。
5.再按出水口寬度和閘門的厚度，確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6.根據出水口尺寸和閘門的寬度放反軌，其方法和穩定主軌方法一樣。
7.安裝門楣，按出水口的高度為門楣的底部，門楣的面和迎水面的軌道面相平，然后和預埋鋼筋點焊連接。
8.都點焊連接住后，再重新測量出水口的寬高和門槽的寬度，如都符合圖紙要求的尺寸，就開始焊接穩固；如有不符，調整后焊接穩固。
9.焊接穩固好后，可以順閘門試裝，試裝順利吊起閘門，按二期預留的尺寸支盒子板準備進行灌注混凝土；試裝不順利找出問題，調整好再灌注混凝土。
10.不銹鋼插板閘門和調節堰門一般和閘槽是一體的，首先把閘門設計出水口對準，工地現場出水口，然后從側面和正面將閘槽吊線調正，和一期預埋鋼板或預埋鋼筋連接固定，再做二期混凝土預埋。
11.有柵槽的格柵攔污柵、篩網攔污柵安裝方法參照以上說明。
閘門制作：
① 施工前，按施工詳圖和技術規范要求，編制好制造工序流程
②閘門制造工序流程：放樣→ 劃料→面板拼接→頂底梁位置固定→一邊梁固定→梁下翼板腹板固定→ 另一邊梁固定→主梁上翼板固定→B—B剖面縱梁點焊→C—C剖面縱梁點焊      → 次橫梁固定→吊座焊接→加強點焊→背格對稱焊接→閘門分塊翻身→面板及背格全方位焊接

事故閘門：多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟； ②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門其電控原理與安裝方法是：將行程開關和擋塊分別裝在螺桿和閘門吊座上，調整好擋塊 與行程開關觸桿（輪）之間的距離使其接觸但不能使限位開關動作。人工啟閉時將行程開頭的常開觸點接到報警器的回路即可。電動啟閉時將行程開關的常閉觸點接 到控制電動機運轉的總交流接觸器的線圈回路，將行程開關的常開觸點接入報警器線路，閉閘或誤操作時，閘門利用自重下降，當閘板下緣接觸到閘底或在下降途中 遇到障礙物阻止閘門下降時，閘門將靜止不動，但螺桿能通過橢圓形螺孔與圓螺栓之間的豎向間隙仍能下降，使擋塊與行程開關的距離縮小以致觸動行程開關動作， 此時行程開關的常開觸合接通報警電路發出報警信號，提醒操作人員注意并停機（指人工啟閉）；常閉觸點斷開，交流接觸器線圈失電，主觸頭斷開而自動停機 （指電動啟閉），從而避免頂閘事故的發生。
如果閘門正好處在關閉位置即閘板下緣已接觸閘底，螺桿上的吊頭螺栓處于長橢圓螺孔下部，行程開關仍處在初始狀態，此時開閘，即使方向搞反（含電源相序變 動）也不會引發事故，因閘門不動，螺桿仍能下降觸動行程開關動作，發出報警信號提醒操作人員終止誤操作或改變操作方向，屬電動啟閉的并能自動停機。當發出 報警信號和自動停機的，如操作人員不立即糾正錯誤操作（手動必須立即糾正）或排除障礙使保護系統復位，報警器將邊續不斷地發出警報，屬電動啟閉的如不排除 故障使行程開關復位將無法重復啟閉，從而可有效地防止頂閘事故的發生。
無閉門力淹沒式閘門啟閉保護措施此類閘門長期淹沒水中，螺桿吊孔仍由圓形改為長橢圓形，但行程開關的位置需要安裝在最高水位之上，故需將擋塊改為傳力桿， 傳力桿一端焊在閘門吊座上，傳力桿與螺桿平行并用圓環與螺桿聯接，使傳力桿能在圓環內上下移動，傳力桿的長度應滿足伸出最高水除加強操作人員的工作責任心 教育和技能培訓，要求操作人員按啟閉程序操作外，關鍵是要從技術措施上予以改進，杜絕頂閘事故的發生。
要解決這一問題，技術上必須滿足以下條件：一是能向啟閉人員發出誤操作報警，提醒操作人員停止誤操作，電動啟閉的要能自動停機，終止誤操作事故的發生；二 是要求閘門在下降過程中遇到障礙物阻擋閘門下降時能自動報警，提醒操作者停機，電動啟閉的要能自動停機；三是不論哪種運行事故的自動停機，只有當操作者排 除停機故障后才有可能恢復重新操作，這樣可以避免在螺桿式啟閉機產品未排除故障時重復操作引發事故的發生的可能性。

螺桿啟閉機通常由動力機械、電磁傳動和牽引設備等構成。在大中型水庫灌區中，常運用螺桿式啟閉機來啟閉閘口。華江水利機械廠技能裝置、修補人員在長時間工程裝置于修補中、總結出了螺桿啟閉機通常常見毛病及其排l涂修補辦法如下。
螺桿啟閉機可承受壓力及拉力，運用范圍較廣。常發作的毛病有螺桿曲折和承重螺母與推力軸承的磨損等。
閘門啟閉機
螺桿啟閉機螺桿曲折的原由及修補辦法：
1、螺桿曲折的原由閘口開度指示器不或限位開關失靈，當閘口全關后螺桿啟閉機持續向下關閉。動力機操作過錯，使已經全關狀況的閘口，持續關閉關門時，而形成螺桿曲折。
2、當閘板下緣接觸到閘底或在降低途中遇到障礙物阻止閘口降低時，閘口將靜止不動，但啟閉機螺桿能通過橢圓形螺孔與圓螺栓之間的豎向空隙仍能降低，使擋塊與行程開關的間隔減小致使牽動行程開關動作，此刻行程開關的常開觸點閉合接通報警電路宣布報警信號，提示操作人員留意并停機；常閉觸點斷開，溝通接觸器線圈失電，主觸頭斷開而主動停機，然后防止頂閘事端的發作。
3、修補辦法可采用壓重物、杠桿、千斤頂、糾正器、壓力機和加熱等糾正辦法。螺桿啟閉機通過糾正后，其不筆直度應控制為：每sm長不超越0.15mm，總長度不大于sm時，不超越0.7mm�？傞L度5-10m時，不得超越lmm。若超越上述標準，需持續進行糾正以確保螺桿正常運用。應針對發生曲折的原由進行處理
螺桿啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。
螺桿啟閉機調試方法及注意事項
1、當啟閉機在無荷載的情況下,保證三相電流不平衡不超過正負10%，并測出電流值。
2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、對于啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。
4、安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。
