直升式平面滑動 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。

結構組成

結構設計

工作原理

金華鑄鐵閘門1米*1米廠家使用說明 1000*1000鑄鐵閘門廠家價格價格

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。
結構工作原理

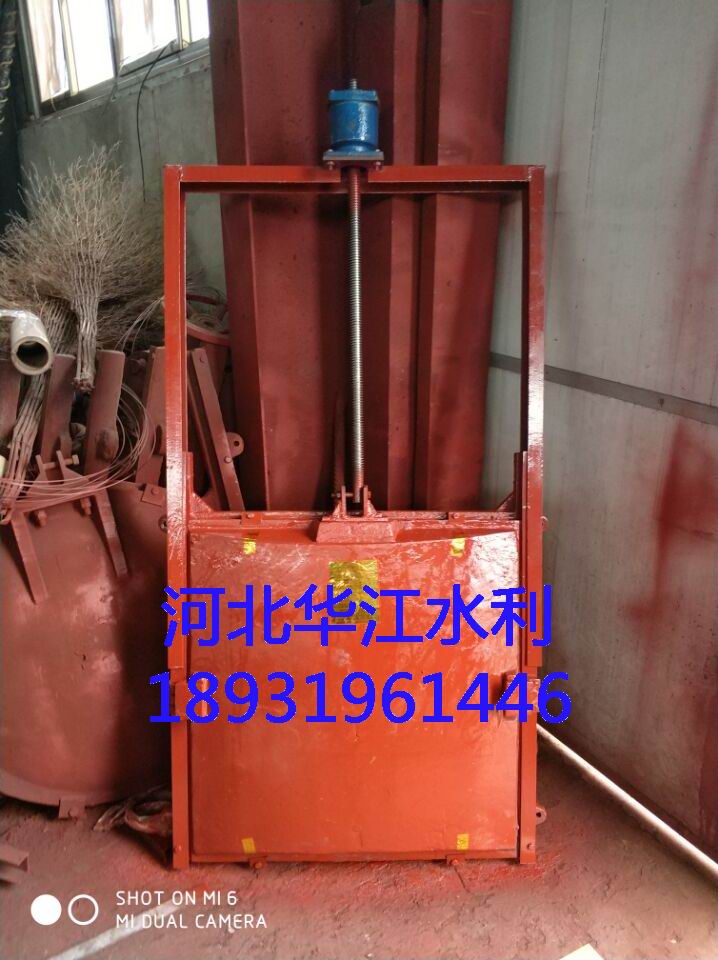

1、鑄鐵閘門主要由：
（1）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。
2、工作原理：
閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。
因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。
工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。
門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。
如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。
鑄鐵閘門安裝使用
鑄鐵閘門是否正確安裝，決定了閘門的止水效果安裝時一定要認真閱讀安裝說明書或按我廠現場指導安裝人員的要求正確安裝。
鑄鐵閘門的門槽與板面為整體安裝，二次澆注方式（亦可一次性整體安裝澆注），澆注前以密封止水面及側向導軌面為基準將閘框調正，固定，撐好背面防止變形，進行澆注砼漿一定要密封實以防滲漏。
鑄鐵閘門安裝澆注砼前，調整閘門與閘框偏心與間隙，鎖緊楔塊裝置．以達到良好的止水效果。
鑄鐵閘門的板面與閘槽為偶合件配套，在搬運、倉儲及安裝時不得互換，以免影響止水效果。
閘門的迎水面一定要按設計要求安裝否則因板面受力方向不對，引起板面斷裂，遇反向受壓時一定要在訂貨時說明，防止發生重大事故。
在訂貨時要提供孔口尺寸，水頭，提升高度和結構形式，閘板面一般為正向（迎水面）受壓，如需反向受壓，訂貨時需說明，止水一般是后止水（背水面），需前止水時，訂貨時應說明，使用時必須按操作規程操作。
經常檢查閘門板與閘槽是否卡澀，及時將卡澀物清除，保證位置置中，使設備正常運行。
使用與保養
1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定位裝置。
2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。
b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或將電動裝置上的電動標記切入到手動標志上去）。
c、每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿牛油。
d、每年需對閘門作一次油漆、防腐處理。
1、PGZ渠道0.2米*0.2米鑄鐵圓閘門要注意閘門表面層的保養維護在 使用鑄鐵閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是 一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、PGZ渠道0.2米*0.2米鑄鐵圓閘門需要定時的進行保養我 們在使用任何物件的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規 律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當的添加一些潤滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在聚財閘門表面涂抹上一些預防生銹的物料經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑很多人在看到閘門變得臟舊之后，會想要通過清洗的方式來改善設備的外觀形象。這樣的想法是可以實施的，只是，在實施的過程中，一定要注重設備的外表結構，只需要使用清水來進行擦拭，盡量的不要添加一些清潔劑，以免引起化學反應，導致設備發生損壞。
一、PGZ渠道0.2米*0.2米鑄鐵圓閘門主要用途： 鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。到平面接 觸密封，密封性能好，當密封止水性能下降時，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或 橡膠，并經精密加工后配研，達可通過楔塊裝置的調整加以解決。
二、PGZ渠道0.2米*0.2米鑄鐵閘門結構特點： 1 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。 3采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4品種規格齊全，適應性廣。 5與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、PGZ200鑄鐵方閘門主要技術性能參數： 1型號與規格：方閘門：明桿式 ZMF DN200～DN2500mm 2 鑄鐵鑲銅方閘門主要性能指標： a）閘門密封面配合間隙≤01㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向 ≤07L/min ·m 反向≤125L/min ·m c）公稱壓力≤01Mpa；密封試驗壓力01Mpa。 d）工作環境：溫度 -20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。 f）最大工作水頭：單向受 壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于02m/min，不大于15m/min。 h）閘框距邊壁距離≥300 ㎜，距池底距離≥150㎜～250㎜。
一、合同簽定前，按要求對業主提出的設備有關技術問題進行解釋和說明。
二、合同簽定后，按合同要求向買方提供技術資料。
三、質保期內，無論何種原因造成設備發生事故或停工，接到買方通知后，我廠會視路程在最短時間內派人到達現場，并做出相應處理。

● 售后服務
一、質保期限內，因我廠制造原因所引發的設備故障，我廠負責無償保修；因買方使用不當造成的損失或正常磨損，我廠仍負責提供配件和修理，費用由買方承擔。
二、跟蹤服務， 華江愿以一流的產品，一流的服務 竭誠為新老客戶服務。

金華鑄鐵閘門1米*1米廠家使用說明 1000*1000鑄鐵閘門廠家價格價格

鑄鐵閘門使用說明書
一、 設計依據

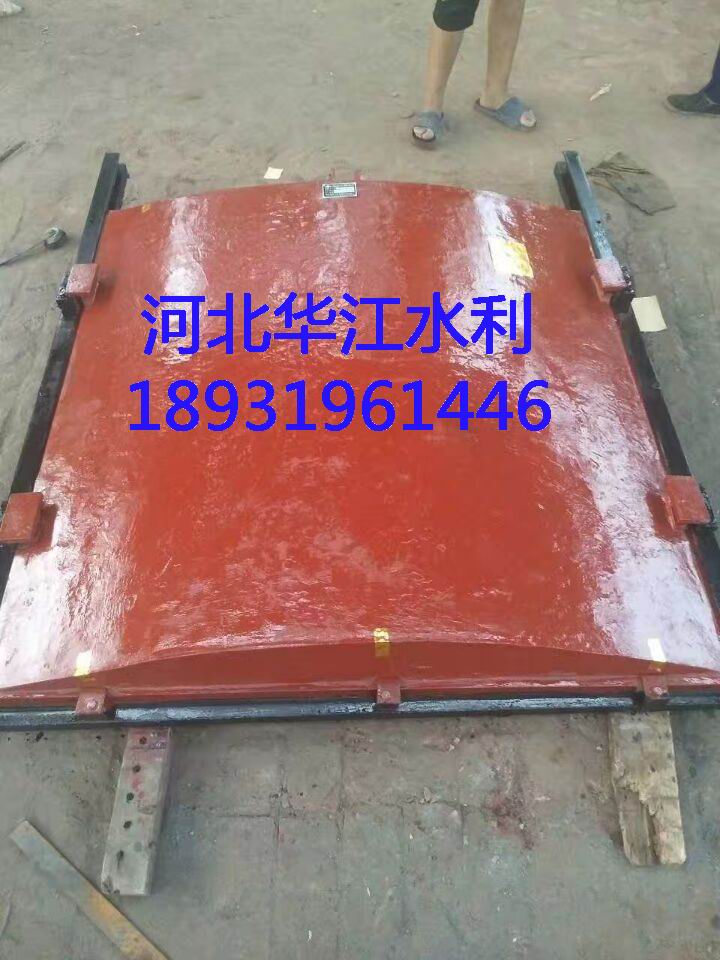

PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門，是用來關閉和開啟水利工程過水孔口的活動結構，閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水庫、河流（水閘、堤壩、涵洞、管道），是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備，山區、平原有、無電地區均可使用
五、 結構
PGZ系列平面鑄鐵拱形閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄宮質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉

閘門的選購理念：
1、從外觀上講，由于鑄鐵閘門具備良好的的設計理念，以確保在水利建設中發揮優勢，所以在外觀上的選擇尤為重要，在外觀上不僅僅要具備良好的欣賞價值，更應該注重外觀的完整性。
2、在選擇質量上也要特別的重視，在產品的使用年限上要特別的注重，產品的使用壽命直接影響著產品的質量，在挑選中，特別應留意產品的質量顯示數據，只有質量得到了保證才能確保在使用過程中有著良好的工作效率。
3、鑄鐵閘門就是進行價格上的選擇，同樣的質量比價格，質量和價格相互依托，單單看哪一方面都是片面的，所以要注重產品的性價比，性價比高的產品是我們首要的選擇。
4、在品牌挑選中，同樣的質量比價格，同樣的價格比品牌。雖說品牌占有一定的影響作用但是不僅僅只因為品牌的號召力而盲目去選擇，更應該注重的是實用的效果，那么實用的效果何來，當然是依托于對購買者的調查。所以深入的調查對于品牌的挑選起著至關重要的作用。應在一定的品牌中選擇回頭客高的產品。
5、對于售后服務上的選擇，滿意的售后服務才會使消費者得到更多的保證，在挑選鑄鐵鑲銅閘門是一定要查看供應商在售后上重視程度。
鑄鐵閘門操作啟閉機之前，一定要先進行全面的檢查，檢查設備的完好無損，檢查內置零部件的安裝正常。只有保障設備的組織部件是一致的，并且連接緊密，才能夠穩定運行。操作啟閉機的過程中，操作人員一定要了解相關的操作常識，并且在實施操作的時候，還能夠很好的提升使用的價值，進而完善使用中的安全防護。
正確延長閘門的使用壽命有哪些方法：
1、要注意閘門表面層的保養維護
在使用閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、閘門需要定時的進行保養
我們在使用任何物品的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當的添加一些潤滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當的在閘門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當的涂抹一些相關的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑。
